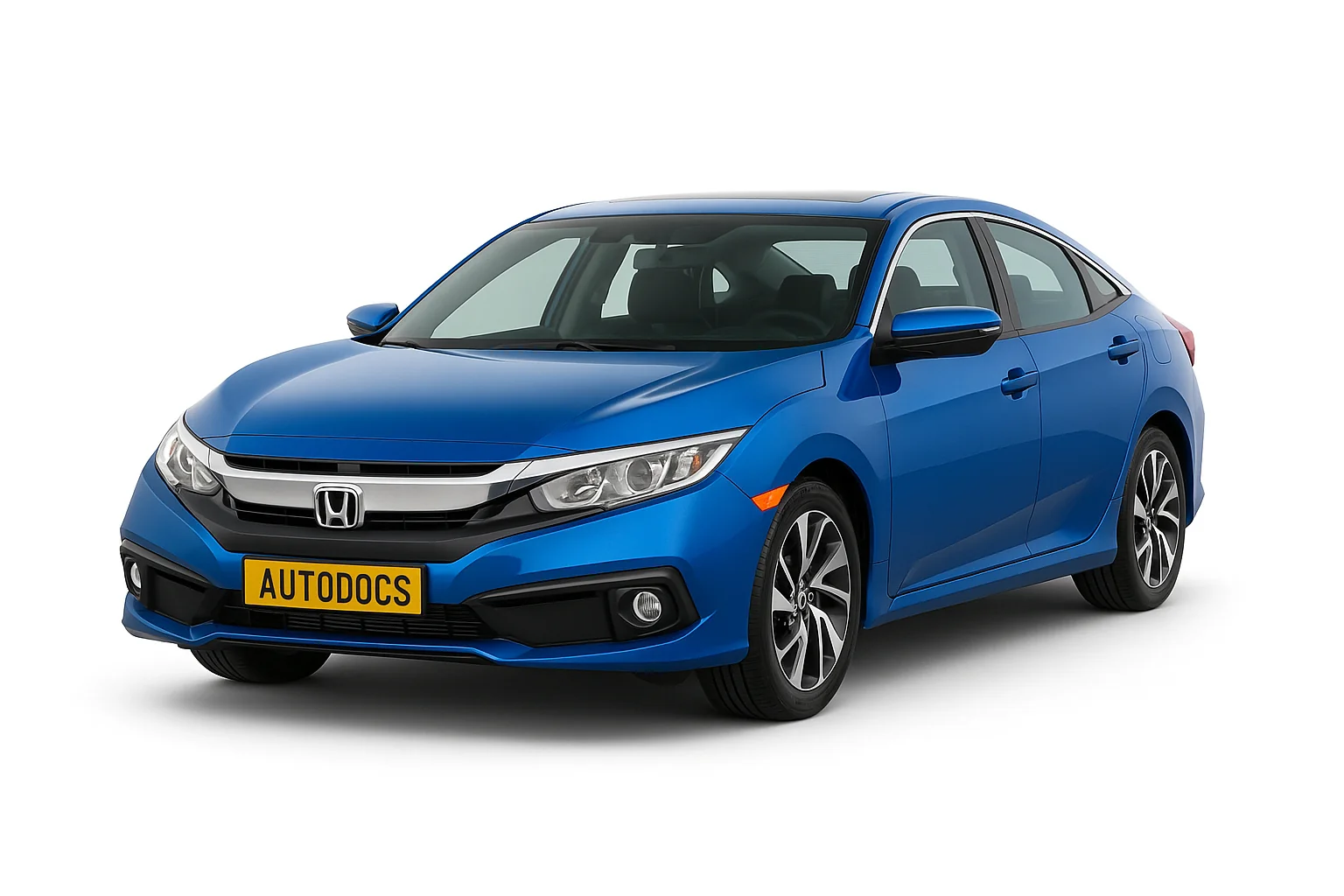

Honda Civic 10 поколения выпускалась в 2016, 2017, 2018, 2019, 2020 и 2021 годах в кузовах седан, хэтчбэк и купе. В статье рассмотрены расположение блоков предохранителей и реле Honda Civic 10, схемы, номиналы и назначение цепей, а также фотографии блоков в салоне и под капотом. Отдельно указаны предохранители прикуривателя и розеток. За время производства модель прошла обновление.
Обозначение предохранителей и реле в блоках может отличатся от представленного. Сверяйте назначение элементов со своими схемами.
Содержание
Блок в салоне
В салоне основной блок с предохранителями находится под панелью приборов, со стороны водителя. Там же установлен и диагностический разъём.
Оригинальная схема для Вашего автомобиля будет размещена на стойке, под панелью приборов, около левой ноги водителя.
| № | A | Описание |
|---|---|---|
| 1 | 10 Аксессуар | |
| 2 | 5 | Ключевой замок |
| 3 | – | |
| 4 | 5/10 | Передняя сенсорная камера, трансмиссия |
| 5 | 10 | Вариант |
| 6 | 10 | Индикатор SRS |
| 7 | 10 | Приборы |
| 8 | 15 | Топливный насос |
| 9 | 10 | Кондиционер |
| 10 | − | |
| 11 | 10 | Контроль двигателя |
| 12 | 10 | Замок двери пассажира |
| 13 | 10 | Отпирание задней двери со стороны водителя |
| 14 | 20 | Задний стеклоподъемник со стороны водителя |
| 15 | 20 | Стеклоподъемник со стороны переднего пассажира |
| 16 | 20 | Замок |
| 17 | 5/10 | Трансмиссия, Передняя сенсорная камера |
| 18 | − | |
| 19 | 20 | Люк |
| 20 | − | |
| 21 | 10 | ACG (зажигание) |
| 22 | 10 | Дневные ходовые огни |
| 23 | − | |
| 24 | 5 | Фронтальная сенсорная камера |
| 25 | 10 | Замок двери водителя |
| 26 | 10 | Разблокировка двери со стороны пассажира |
| 27 | 20 | Стеклоподъемник со стороны заднего пассажира |
| 28 | 20 | Стеклоподъемник водителя |
| 29 | 20 | Передняя розетка для аксессуаров, прикуриватель |
| 30 | 10 | Умный вход |
| 31 | 20 | Сиденье водителя с электроприводом наклона |
| 32 | 20 | Подогрев переднего сиденья |
| 33 | 20 | Сдвижное сиденье водителя с электроприводом |
| 34 | 10 | VSA/ABS |
| 35 | 10 | SRS |
| 36 | − | |
| 37 | − | |
| 38 | 10 | Замок задней двери со стороны водителя |
| 39 | 10 | Разблокировка двери водителя |
За прикуриватель отвечает предохранитель номер 29 на 20А.
Блок под капотом
Под капотом основной блок с предохранителями и реле расположен с левой стороны и закрыт защитной крышкой.
Выглядеть сам блок будет примерно вот так.
| № | A | Обозначение |
|---|---|---|
| 1 | 60 | Сиденье пассажира с электроприводом / Подогрев заднего сиденья |
| 30 | Охлаждающий вентилятор | |
| 50 | Охлаждающий вентилятор | |
| — | ||
| Основной IG | ||
| – | ||
| 30 | Дальний свет основной фары | |
| 125 | Батарея | |
| 2 | 70 | EPS |
| 30 | IG Главная | |
| 50 | ||
| 40 | Опция (блока предохранителей) | |
| 60 | Блок предохранителей | |
| 30 | Мотор переднего стеклоочистителя | |
| 30 | Основной ближний свет фар | |
| 3 | 40 | Задний антиобледенитель |
| 30 | Стартер | |
| – | ||
| 40 | Блок предохранителей | |
| 40 | АБС/VSA Мотор | |
| 40 | АБС/VSA FSR | |
| 40 | Двигатель вентилятора | |
| 4 | — | |
| 5 | 5 | Охлаждающий вентилятор |
| 6 | 15 | Омыватель |
| 7 | 15 | Основной впрыск топлива |
| 8 | 15 | Впрыск топлива sub |
| 9 | 10 | Стоп-сигналы |
| 10 | 15 | Инжектор |
| 11 | 5 | LAF |
| 12 | 10 | ЭБУ двигателя |
| 13 | 10 | Парковочные огни |
| 14 | 15 | Аварийная сигнализация |
| 15 | 15 | Катушка IG |
| 16 | 15 | Трансмиссия |
| 17 | 10 | Дневные ходовые огни |
| 18 | 10 | Фара заднего хода |
| 19 | 15 | Аудио |
| 20 | 30 | Аудио усилитель |
| 21 | 10 | Внутреннее освещение |
| 22 | 15 | Передние противотуманные фары |
| 23 | 10 | Компрессор кондиционера |
| 24 | 10 | Сигнал |
| 25 | 10 | Ближний свет левой фары |
| 26 | 10 | Ближний свет правой фары |
| 27 | 10 | VB ACT |
| 28 | 10 | Дальний свет левой фары |
| 29 | 10 | Дальний свет правой фары |
| 30 | — | |
| 31 | 15 | Обогреватели задних сидений |
| 32 | 20 | Сдвижное пассажирское сиденье с электроприводом |
| 33 | 20 | Откидывающееся пассажирское сиденье с электроприводом |
| 34 | — | |
| 35 | — | |
| 36 | — |
