Honda Civic 5 го поколения выпускалась в 1990, 1991, 1992, 1993, 1994 и 1995 году. За это время модель получила обновление. В данном посте вы найдёте информацию о расположении электронных блоков управления, описание предохранителей и реле Хонда Цивик 5 со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

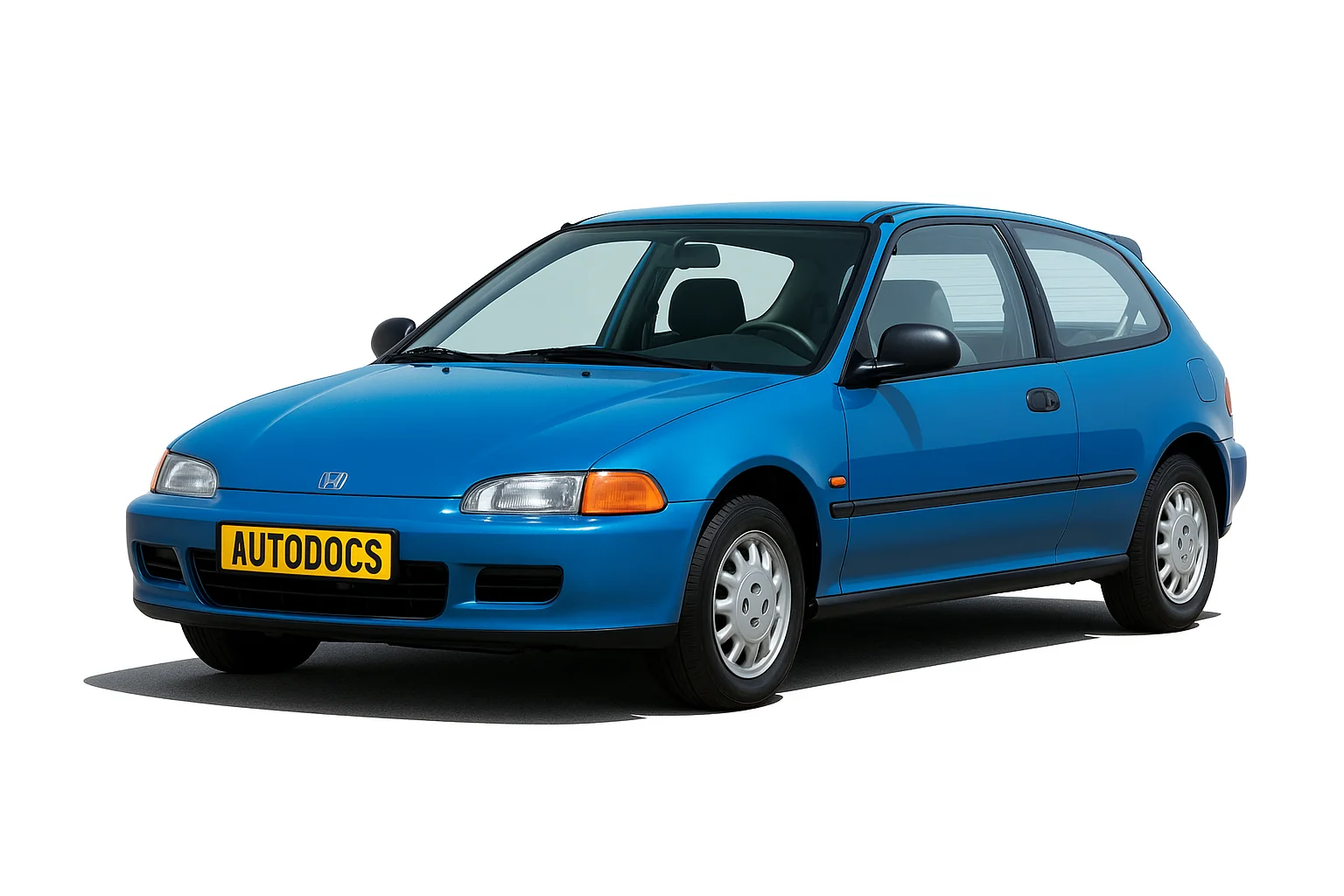

Honda Civic 5

Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.

Блоки в салоне

Расположение

Схема

Расположение блоков в салоне

Описание

  1. Блок предохранителей и реле
  2. Реле PGM-FI
  3. Блок круиз-контроля
  4. Блок управления дневными ходовыми огнями
  5. Реле закрытия люка / Реле открытия люка / М/Т: Реле стартера

Блок предохранителей и реле

Находится под панелью приборов, со стороны водителя. Для доступа надо убрать защитную крышку.

Доступ к блоку

Фото пример

Фото пример блока в салоне

Схема

Схема блока в салоне Цивик 5

Обозначение

1 30A Привод люка на крыше
2
3 7,5A Встроенный блок управления, плафон освещения, освещение багажника/ грузового отсека, разъем канала передачи данных (DLC), дополнительный разъем «A»
4 20A Электродвигатель правого заднего стеклоподъемника
5 20A Электродвигатель правого переднего стеклоподъемника, блок управления стеклоподъемником (del Sol)
20A Левый передний электро стеклоподъемник
6 20A Блок управления дверным замком с электроприводом
7 20A Левый задний электродвигатель стеклоподъемника, блок управления электро стеклоподъемником
8 20A Переключатель/ электродвигатель левого переднего стеклоподъемника, блок управления стеклоподъемником
20A Электродвигатель правого переднего стеклоподъемника
9 10A Правая фара дальнего света, резистор дневных ходовых огней
10 10A Левая фара дальнего света, индикатор дальнего света, резистор дневных ходовых огней
11 10A Вспомогательное реле света
12 15A PGM-FI, генератор переменного тока, круиз-контроль, приборная панель, блок определения электрической нагрузки (ELD), датчик скорости автомобиля (VSS)
13 7,5A Зеркала с электроприводом, антиблокировочная тормозная система, подача воздуха, реле электро вентилятора, реле обогревателя заднего стекла, реле вентилятора радиатора, реле вентилятора конденсатора
14 20A Реле открывания/ закрывания люка, электродвигатель омывателя ветрового стекла, электродвигатель омывателя заднего стекла, встроенный блок управления, электродвигатель стеклоочистителя, электродвигатель стеклоочистителя заднего стекла, реле стеклоподъемника
15 10A Часы, датчики в сборе, аварийный выключатель, фонари заднего хода, система блокировки, встроенный блок управления, индикатор не запирания крыши, соленоид блокировки переключения передач, переключатель положения коробки передач, главный переключатель
16 7,5A Блок управления дневными ходовыми огнями, дополнительный разъем «C»
17 10A Блок управления дневными ходовыми огнями, дополнительный разъем «B»
18 7,5A PGM-FI, встроенный блок управления, модуль управления двигателем (ECM)
19 10A Подсветка приборной панели, сигнал затемнения, габаритные огни, задние фонари, подсветка номерного знака, подсветка консоли, дополнительный разъем «D»
20
21 10A Правая фара ближнего света, выключатель дополнительного освещения (del Sol)
22 10A Левая фара ближнего света
23 15A Стерео-радио/ кассета или проигрыватель компакт-дисков, прикуриватель, дополнительный разъем «E»
24 15A PGM-FI, генератор, круиз-контроль, приборная панель, блок управления SRS, датчик скорости автомобиля (VSS)
25
Реле
R1 Power Window
R2 Стеклоподъемник
кроме ’94–’95: Указатель поворота

За прикуриватель отвечает предохранитель номер 23.

Блоки под капотом

Расположение

Схема

Схема блоков под капотом Цивик 5

Назначение

  1. Блок предохранителей и реле
  2. Резистор дневных ходовых огней
  3. Реле муфты компрессора кондиционера
  4. Реле вентилятора конденсатора кондиционера
  5. Блок предохранителей и реле АБС

Блок предохранителей и реле

Он расположен рядом с аккумуляторной батареей.

Фотография

Фото блока под капотом

Сверяйте назначение элементов со своими схемами на крышке блока.

Covery

Схема

Diagram 2

Расшифровка

31 15A Главное реле PGM-FI
32 7,5A Модуль управления двигателем (ECM), часы, стерео радио/ кассетный проигрыватель
33 15A Реле вентилятора радиатора
34 30A Обогрев заднего стекла
15A Обогрев заднего стекла
35 20A Электродвигатель вентилятора конденсатора, муфта компрессора кондиционера
36 50A Распределение питания на предохранители № 1, 3 и 6, электрические стеклоподъемники, дополнительный разъем «A»
37 30A Двигатель вентилятора
38
39 50A Замок зажигания (летучая мышь)
40 40A Комбинированный выключатель света, предохранитель № 17
41 80A Распределение питания (главный предохранитель)
42 20A Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа
15A Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа
43 10A Сигнальные огни поворота, реле указателя поворота/ аварийной сигнализации
44
45
46
Реле
R1 Вентилятор радиатора
R2 Двигатель вентилятора
R3 Обогрев заднего стекла

Блок предохранителей и реле АБС

Схема

Схема блок АБС

Описание

51 50A Двигатель насоса АБС
52
53
54 15A Блок управления АБС (+B2)
55 20A Блок управления АБС (+B1)
56
57 7,5A Блок управления АБС
58
Реле
R1 Двигатель насоса АБС
R2 Задняя ABS Fail-Safe
R3 Передний отказоустойчивый ABS
