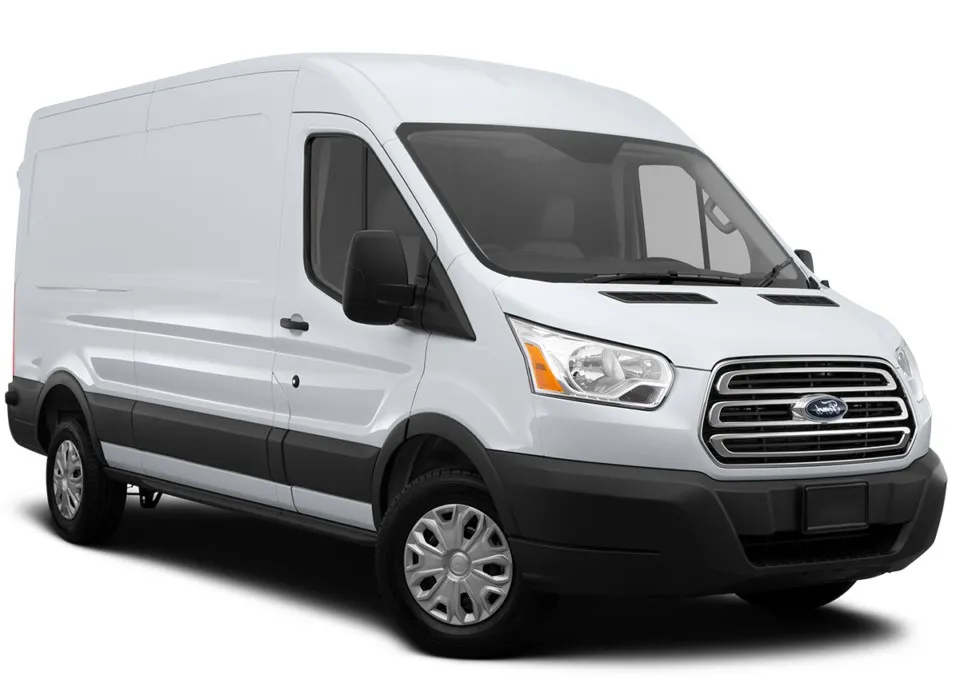

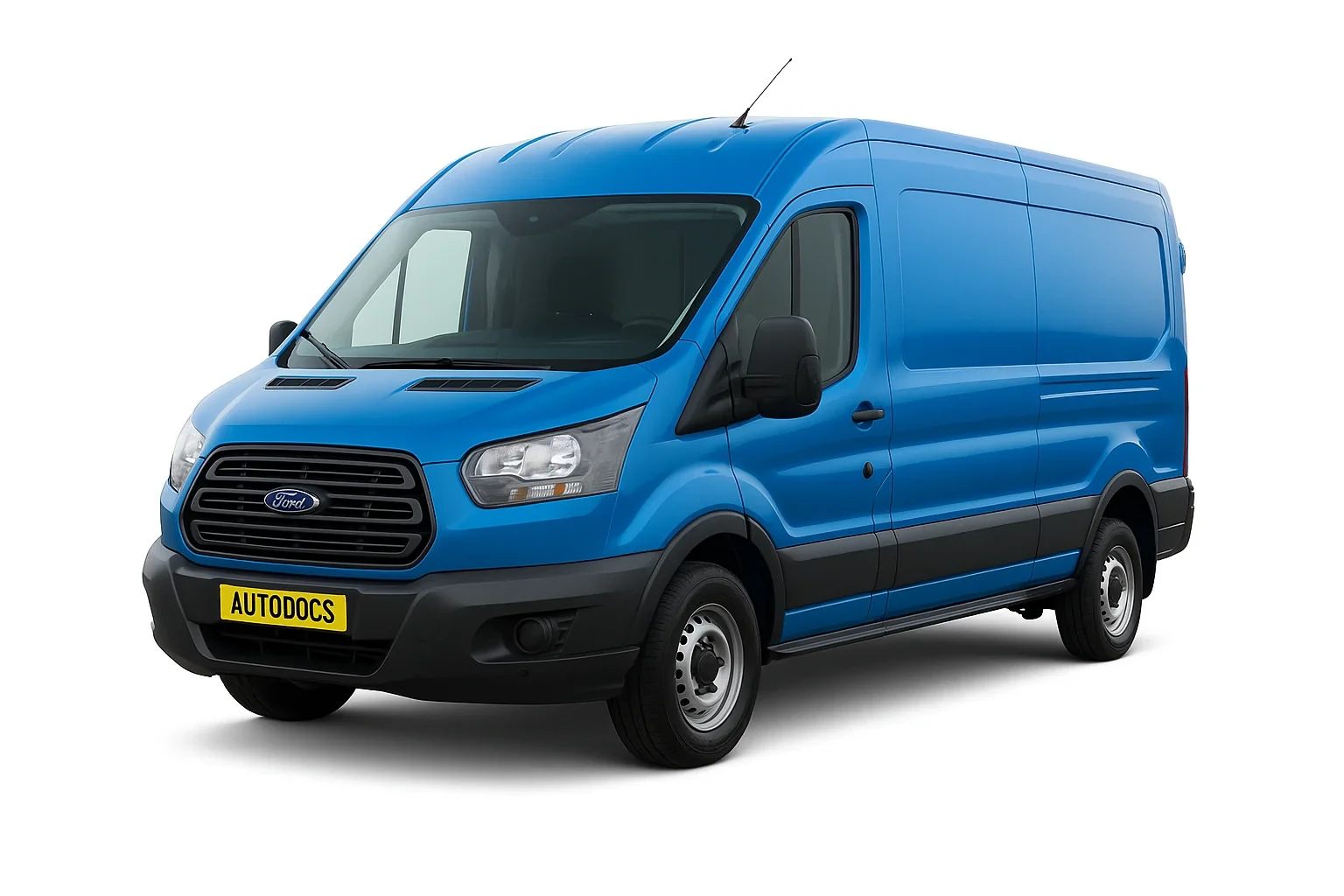

Ford Transit 8 го поколения выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах с бензиновыми и дизельными двигателями. За это время он прошел рестайлинг. Ford Transit Custom / Tourneo Custom предоставляет среднеразмерную малотоннажную серию Форд Транзит. В нашем материале вы найдете описание блоков предохранителей и реле Форд Транзит 8 го поколения, схемы блоков и места их расположения. Выделим предохранитель отвечающий за прикуриватель.
Актуальная схема блока будет нанесена на обратную сторону защитной крышки. В случае если схемы не подходят или Вы владеете другим поколением Форд Транзит, изучите данное описание.
Содержание
Блок под капотом
Находится рядом с бочком омывающей жидкости, под защитной крышкой.
Вариант 1
| № | A | Описание |
|---|---|---|
| F1 | 10 | Система снижения токсичности выхлопа |
| F2 | 15 | Система снижения токсичности выхлопа |
| F3 | 15 | Система снижения токсичности выхлопа |
| F4 | 10 | Система снижения токсичности выхлопа |
| F5 | 30 | Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева |
| F6 | 3 | Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание |
| F7 | 7,5 | Модуль управления силовым агрегатом |
| F8 | 20 | Вентилятор охлаждения |
| F9 | 30 | Левый стеклоочиститель ветрового стекла |
| F10 | 30 | Правый стеклоочиститель ветрового стекла |
| F11 | 10 | Муфта компрессора системы кондиционирования |
| F12 | 20 | Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива |
| F13 | Резерв | |
| F14 | 30 | Система снижения токсичности выхлопа — зажигание |
| F15 | Не используется | |
| F16 | Не используется | |
| F17 | Не используется | |
| F18 | 40 | Антиблокировочная система тормозов, насос системы поддержания устойчивости |
| F19 | 30 | Соленоид стартера |
| F20 | 60 | Свечи накаливания |
| F21 | 60 | Реле 3 зажигания |
| F22 | Резерв | |
| F22 | Резерв | |
| F23 | Резерв | |
| F24 | 7,5 | Топливный насос высокого давления |
| F25 | Резерв | |
| F26 | Резерв | |
| F27 | Резерв | |
| F28 | Резерв | |
| F29 | Резерв | |
| F30 | 40 | Вентилятор 1 системы охлаждения |
| F31 | 40 | Вентилятор 2 системы охлаждения |
| F32 | 60 | Электродвигатели (два) стеклоочистителей ветрового стекла |
| F33 | 20 | Запуск-остановка вспомогательного водяного насоса |
| F34 | Резерв | |
| F35 | 15 | Источник питания системы управления силовым агрегатом |
| F36 | 15 | Датчик NOXI 2 |
| F37 | 7,5 | Клапан управления обьемом |
| F38 | 7,5 | Датчик массового расхода воздуха |
| F39 | 15 | Испаритель топлива дизельного насоса |
| Реле | ||
| R1 | Зажигание | |
| R2 | Стартер | |
| R3 | Стеклоочиститель заднего окна | |
| R4 | Не используется | |
| R5 | вентилятор охлаждения | |
| R6 | Стеклоочиститель ветрового стекла — включение и выключение | |
| R7 | Стеклоочиститель ветрового стекла — низкая и высокая скорость работы | |
| R8 | Не используется | |
| R9 | Не используется | |
| R10 | Муфта компрессора системы кондиционирования | |
| R11 | Свеча предпускового подогрева топлива системы испарителя | |
| R12 | Топливный насос высокого давления | |
| R13 | Насос привода на все колеса | |
| R14 | Система Econetic | |
| R15 | Вентиляторы системы охлаждения: высокоскоростной и низкоскоростной | |
| R16 | Система снижения токсичности выхлопа | |
| R17 | Модуль управления силовым агрегатом | |
| R18 | Вентилятор системы охлаждения — высокоскоростной | |
Вариант 2
| № | A | Описание |
|---|---|---|
| F1 | 5 | Выключение звука радиоприемника |
| F2 | Резерв | |
| F3 | Резерв | |
| F4 | Резерв | |
| F5 | Резерв | |
| F6 | 15 | Датчик оксидов азота |
| F7 | 15 | Датчик твердых частиц |
| F8 | 20 | Высокоскоростной вентилятор системы охлаждения |
| F9 | Резерв | |
| F10 | Резерв | |
| F11 | Резерв | |
| F12 | Резерв | |
| F13 | Резерв | |
| F14 | Резерв | |
| F15 | Резерв | |
| F16 | Резерв | |
| F17 | Резерв | |
| F18 | 40 | Вентилятор 2 системы охлаждения |
| F19 | 40 / 60 | вентилятор системы охлаждения |
| F20 | 40 | Система снижения токсичности выхлопа |
| F21 | 40 | Свеча предпускового подогрева 2 |
| F22 | 40 | Свеча предпускового подогрева 1 |
| F23 | 10 | Муфта компрессора системы кондиционирования |
| F24 | Резерв | |
| F25 | 15 | Правые фары с газоразрядными лампами высокой интенсивности |
| F26 | 15 | Левые фары с газоразрядными лампами высокой интенсивности |
| F27 | Резерв | |
| F28 | 5 | Нагревательный элемент клапана принудительной вентиляции картера |
| F29 | 7,5 / 15 | Насос охлаждающей жидкости |
| F30 | 40 / 60 | Реле модуля управления силовым агрегатом |
| F31 | 20 | Реле «работа-пуск» 2 |
| F32 | 20 | Дополнительный отопитель, работающий на топливе |
| F33 | Резерв | |
| F34 | Резерв | |
| F35 | 20 | Модуль управления силовым агрегатом |
| F36 | 20 | Силовой провод 5 автомобиля |
| F37 | 15 | Бак с реагентом. Клапан системы рециркуляции отработавших газов |
| F38 | 10 | Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро – распределительной коробки двигателя |
| F39 | Система управления свечей предпускового подогрева | |
| Реле | ||
| R1 | Высокоскоростной вентилятор системы охлаждения | |
| R2 | Не используется | |
| R3 | Стеклоочиститель заднего окна | |
| R4 | Модуль пневматической подвески | |
| R5 | Вентилятор охлаждения | |
| R6 | Не используется | |
| R7 | Левые фары с газоразрядными лампами высокой интенсивности | |
| R8 | Правые фары с газоразрядными лампами высокой интенсивности | |
| R9 | Стартер | |
| R10 | Муфта компрессора системы кондиционирования | |
| R11 | Не используется | |
| R12 | Не используется | |
| R13 | Катализатор системы снижения токсичности выхлопа | |
| R14 | Не используется | |
| R15 | Низкоскоростной вентилятор системы охлаждения | |
| R16 | Не используется | |
| R17 | Не используется | |
| R18 | Модуль управления силовым агрегатом | |
Блоки в салоне
В салоне Ford Transit mk8 находятся 3 блока с предохранителями и реле. 2 под панелью приборов со стороны водителя и один за спинкой водительского сидения.
Блоки под панелью
Для доступа снимите защитную крышку.
Вариант 1
Блок предохранителей и реле
| № | A | Назначение |
|---|---|---|
| F1 | 10 | Модуль подушки безопасности |
| F2 | 20 | Обогреваемое заднее стекло |
| F3 | 10 | Обогреваемые наружные зеркала |
| F4 | Резерв | |
| F5 | Резерв | |
| F6 | 5 | Тахограф |
| F7 | 10 | Датчик аккумуляторной батареи |
| F8 | 40 | Розетка источника питания переменного тока |
| F9 | Резерв | |
| F10 | 30 | Сиденье водителя с электроприводом |
| F11 | 30 | Сиденье пассажира с электроприводом |
| F12 | 30 | Подсветка порога |
| F13 | Резерв | |
| F14 | 5 | Модуль управления отслеживанием и блокировкой |
| F15 | 40 | Реле аккумуляторной батареи модуля управления силовым агрегатом |
| F16 | 40 | Реле питания модуля управления силовым агрегатом |
| F17 | Резерв | |
| F18 | 30 | Клапаны анти блокировочной системы тормозов. Клапаны системы поддержания устойчивости |
| F19 | 5 | Тахограф |
| F20 | 5 | Реле обогреваемого наружного зеркала. Реле обогрева лобового стекла |
| F21 | Резерв | |
| F22 | 15 | Блок предохранителей в салоне |
| F23 | 7,5 | Модуль управления системой кондиционирования |
| F24 | 5 | Коррекция наклона света фар |
| F25 | 7,5 | Освещение салона |
| F26 | 10 | Обогреваемые наружные зеркала |
| F27 | 20 | Передние сиденья с обогревом |
| F28 | 20 | Указатели поворота |
| F29 | Задняя камера системы помощи при парковке. Система контроля за соблюдением дорожной разметки. Зеркала с электроприводом | |
| F30 | Система адаптивного круиз – контроля | |
| F31 | Резерв | |
| F32 | 10 | Освещение салона |
| F33 | 20 | Модуль привода на все колеса |
| F34 | 20 | Стеклоочиститель заднего окна |
| F35 | 5 | Зеркала с электроприводом складывания |
| F36 | 20 | Звуковой сигнал |
| F37 | 7,5 | Модуль SYNC |
| F38 | 5 | Электро вентилятор обдува. Реле звукового сигнала. Реле очистителя лобового стекла |
| F39 | 7,5 | Дистанционный бесключевой вход. Аккумуляторная батарея. Окна с электроприводом. Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров |
| F40 | 40 | Электродвигатель переднего вентилятора обдува |
| F41 | 40 | Электродвигатель заднего вентилятора обдува |
| F42 | 30 | Обогреваемое заднее стекло |
| F43 | 30 | Гнездо электропитания прицепа |
| F44 | 60 | Дополнительные гнезда электропитания |
| F45 | Резерв | |
| F46 | 30 | Окна с электроприводом |
| F47 | 20 | Предохранитель прикуривателя Ford Transit |
| F48 | 20 | Задние дополнительные гнезда электропитания |
| F49 | 20 | Передние дополнительные гнезда электропитания |
| F50 | 60 | Реле 1 зажигания |
| F51 | 60 | Реле 2 зажигания |
| F52 | 40 | Обогреватель ветрового стекла (левая сторона) |
| F53 | 40 | Обогреватель ветрового стекла (правая сторона) |
| Реле | ||
| R1 | Дополнительный отопитель, работающий на топливе | |
| R2 | Дополнительные гнезда электропитания | |
| R3 | Не используется | |
| R4 | Зажигание 2 | |
| R5 | Окна с электроприводом | |
| R6 | Зажигание 1 | |
| R7 | Звуковой сигнал | |
| R8 | Не используется | |
| R9 | Электродвигатель переднего вентилятора обдува | |
| R10 | Электродвигатель заднего вентилятора обдува | |
| R11 | Обогреваемое заднее стекло. Обогреваемые наружные зеркала | |
| R12 | Обогреватель ветрового стекла (левая сторона) | |
| R13 | Обогреватель ветрового стекла (правая сторона) | |
За работу прикуривателя и дополнительные гнезда питания и USB порт отвечают предохранители 47, 48, 49 на 20А.
Дополнительный блок предохранителей
| № | A | Обозначение |
|---|---|---|
| F1 | 15 | Система централизованного запирания 2 |
| F2 | 15 | Система централизованного запирания 1 |
| F3 | 15 | Замок (выключатель) зажигания Реле дополнительного аккумулятора |
| F4 | 5 | Модуль системы помощи при парковке |
| F5 | 5 | Модуль датчика дождя. Модуль автоматического контроля света |
| F6 | 15 | Насос омывателя лобового стекла |
| F7 | 7,5 | Наружные зеркала |
| F8 | 15 | Передние противотуманные фары |
| F9 | 10 | Правое реле дальнего света |
| F10 | 10 | Левое реле дальнего света |
| F11 | 25 | Фонари наружного освещения с правой стороны. Габаритные огни с левой стороны |
| F12 | 20 | Противоугонная сигнализация. Батарея автономного звукового устройства |
| F13 | 15 | Разъем передачи данных. Реле дополнительного гнезда электропитания. Освещение салона |
| F14 | 25 | Световое оборудование дневного времени Указатели поворота Задние противотуманные фары |
| F15 | 25 | Габаритные огни с правой стороны. Фонари наружного освещения с левой стороны. Центральный стоп-сигнал |
| F16 | 20 | Органы управления аудиосистемой |
| F17 | 7,5 | Система управления отопителем. Панель приборов Электровентилятор обдува |
| F18 | 10 | Переключатель фар. Модуль рулевого колеса |
| F19 | 5 | Сброс модуля интерфейса дисплея передних органов управления |
| F20 | 5 | Пассивная противоугонная система и зажигание. Зажигание |
| F21 | 3 | Передний модуль управления аудиосистемой. Реле вспомогательного оборудования |
Вариант 2
Блок предохранителей и реле
| № | A | Назначение |
|---|---|---|
| F1 | 60 | Реле электродвигателя стеклоочистителя ветрового стекла |
| F2 | 40 | Электровентилятор обдува |
| F3 | Резерв | |
| F4 | 40 | Обогреваемое заднее стекло. Обогреваемые наружные зеркала |
| F5 | 40 | Питание прицепа B+ |
| F6 | 40 | Дополнительное гнездо питания 2 |
| F7 | 40 | Дополнительное гнездо питания 1 |
| F8 | 20 | Звуковой сигнал |
| F9 | 15 | Реле омывателя заднего окна |
| F10 | 10 | Катушки реле R1, R2, R3, R4, R5, R10, R17 |
| F11 | Резерв | |
| F12 | Резерв | |
| F13 | 20 | Прикуриватель |
| F14 | 20 | Розетка питания вспомогательного оборудования на щитке приборов |
| F15 | 50 | Модуль качества напряжения. Блок управления системами кузова |
| F16 | 25 | Модуль антиблокировочной системы тормозов. Клапаны управления электронной системой динамической стабилизации |
| F17 | 5 | Катушка реле напряжения положительного элемента аккумуляторной батареи модуля управления силовым агрегатом |
| F18 | 10 | Стоп-сигнал |
| F19 | 15 | Реле груза блокировки |
| F20 | 5 | Дополнительный отопитель, работающий на топливе |
| F21 | 15 | Блок управления автоматической коробкой передач |
| F22 | 25 | Масляный насос для автоматической КПП |
| F23 | 20 | Левая сторона обогреваемого заднего стекла |
| F24 | 10 | Обогреваемые наружные зеркала |
| F25 | 7,5 | Разблокировка двери водителя |
| F26 | 7,5 | Разблокировка двери пассажира |
| F27 | Резерв | |
| F28 | Резерв | |
| F29 | 40 | Электродвигатель заднего вентилятора обдува |
| F30 | 20 | Заднее дополнительное гнездо электропитания |
| F31 | 20 | Левая сторона обогреваемого заднего стекла |
| F32 | 60 | Реле «работа /пуск» |
| F33 | 60 | Реле топливного насоса |
| F34 | 40 | Левая сторона обогреваемого заднего стекла |
| F35 | 40 | Правая сторона обогреваемого заднего стекла |
| F36 | 50 | Питание RP1 блока управления кузовными системами |
| F37 | 50 | Питание RP2 блока управления кузовными системами |
| F38 | 60 | Питание BB4 коробки стандартного реле |
| F39 | 20 | Сиденья с обогревом |
| F40 | 5 | Блок зажигания модуля управления силовым агрегатом |
| F41 | 5 | Катушка реле вспомогательного подогревателя, работающего на топливе |
| F42 | 5 | Коррекция наклона света фар |
| F43 | 5 | Модуль управления коробкой передач |
| F44 | 10 | Пневматическая подвеска. Модуль качества напряжения. Система климат – контроля зоны задних пассажиров. Система определения света и расстояния. Камеры переднего и заднего вида. Система адаптивного круиз – контроля |
| F45 | 20 | Указатели поворота |
| F46 | 5 | Обогреваемое заднее стекло. Реле обогреваемого наружного зеркала |
| F47 | 5 | Модуль антиблокировочной системы тормозов |
| F48 | 10 | Разъем 1 интерфейса кемпера |
| F49 | 20 | Стеклоочиститель заднего окна |
| F50 | 5 | Модуль датчика дождя. Стеклоочиститель заднего окна |
| F51 | 25 | Электродвигатель очистителя лобового стекла |
| F52 | 25 | Электродвигатель очистителя лобового стекла |
| F53 | Резерв | |
| F54 | Резерв | |
| F55 | 40 | Модуль антиблокировочной системы тормозов. Электронная система курсовой устойчивости |
| F56 | 30 | Порог с электроприводом |
| F57 | 30 | Сиденье водителя с электроприводом |
| F58 | 20 | Передний противотуманный фонарь |
| F59 | 30 | Соленоид стартера |
| F60 | 15 | Заряд аккумуляторной батареи прицепа |
| F61 | 15 | Левая сторона двойной блокировки |
| F62 | 15 | Правая сторона двойной блокировки |
| F63 | 15 | Левая сторона центрального замка |
| F64 | 15 | Правая сторона центрального замка |
| F65 | 20 | Топливный насос |
| F66 | 40 | Обогреваемый топливный фильтр |
За работу прикуривателя отвечает предохранитель номер 13 на 20А, а дополнительные розетки и USB порта – 20, 6 и 7.
Блок реле
| № | A | Описание предохранителей |
|---|---|---|
| F67 | Резерв | |
| F68 | Резерв | |
| F69 | 7,5 | Тахограф |
| F70 | Резерв | |
| F71 | 40 | Розетка 230 В |
| F72 | 30 | Гнездо электропитания прицепа |
| Реле | ||
| R1 | Звуковой сигнал | |
| R2 | Обогреваемое заднее стекло | |
| R3 | Электродвигатель заднего вентилятора обдува | |
| R4 | Задние дополнительные гнезда электропитания | |
| R5 | Прикуриватель. Дополнительное гнездо питания | |
| R6 | Реле обогреваемого ветрового стекла (левая сторона) | |
| R7 | Реле обогреваемого ветрового стекла (правая сторона) | |
| R8 | Насос омывателя заднего окна | |
| R9 | Вентилятор обдува вспомогательного подогревателя, работающего на топливе | |
| R10 | Электровентилятор обдува | |
| R11 | Внешняя блокировка | |
| R12 | Зеркала с электроприводом складывания | |
| R13 | Работа-пуск | |
| R14 | Топливный насос | |
| R15 | Не используется | |
| R16 | Не используется | |
| R17 | Стеклоочиститель ветрового стекла | |
| R18 | Передний противотуманный фонарь | |
| R19 | Не используется | |
Дополнительный блок предохранителей
| № | A | Назначение |
|---|---|---|
| 1 | Резерв | |
| 2 | 7,5 | Наружные зеркала с электроприводом. Окно двери водителя |
| 3 | 20 | Разблокировка двери водителя. Разблокировка двери пассажира |
| 4 | Резерв | |
| 5 | Резерв | |
| 6 | Резерв | |
| 7 | Резерв | |
| 8 | 10 | Звуковой сигнал противоугонной сигнализации |
| 9 | Запасной. | |
| 10 | Запасной. | |
| 11 | 5 | Датчик проникновения. Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров |
| 12 | 7,5 | Система управления микроклиматом. Кнопка аварийной световой сигнализации |
| 13 | 7,5 | Рулевая колонка. Панель приборов. Разъем передачи данных |
| 14 | Запасной | |
| 15 | 10 | Разъем передачи данных |
| 16 | 15 | Исполнительное устройство замка сдвижной двери |
| 17 | 5 | Батарея автономного звукового устройства |
| 18 | 5 | Замок (выключатель) зажигания |
| 19 | 7,5 | Индикатор отключения надувной подушки безопасности пассажира. Выключатель срабатывания надувной подушки безопасности пассажира. |
| 20 | 7,5 | Тахограф |
| 21 | 5 | Модуль управления дополнительным отопителем |
| 22 | 5 | Запасной |
| 23 | 10 | Задержка выключения вспомогательного оборудования. Инвертор постоянного/ переменного тока |
| 24 | 30 | Система централизованного запирания. Система двойного запирания |
| 25 | 30 | Модуль двери водителя |
| 26 | 30 | Модуль двери пассажира |
| 27 | 30 | Запасной |
| 28 | 20 | Запасной |
| 29 | 30 | Запасной |
| 30 | 30 | Запасной |
| 31 | 15 | Запасной |
| 32 | 10 | Модуль SYNC. Многофункциональный дисплей. Радиочастотный радиоприемник |
| 33 | 20 | Аудиосистема. Модуль SYNC |
| 34 | 30 | Реле зажигания. Модуль управления системой активной помощи при парковке. Система управления отопителем. Система контроля за соблюдением дорожной разметки. Модуль управления системы подушек и ремней безопасности. Центральный блок управления. Индикатор отключения надувной подушки безопасности пассажира. Тахограф. Дополнительный отопитель. Модуль рулевого колеса |
| 35 | 5 | Модуль управления системы подушек и ремней безопасности |
| 36 | 15 | Модуль управления системой активной помощи при парковке. Система контроля за соблюдением дорожной разметки. Модуль рулевого колеса |
| 37 | 20 | Запасной |
| 38 | 30 | Окна с электроприводом |

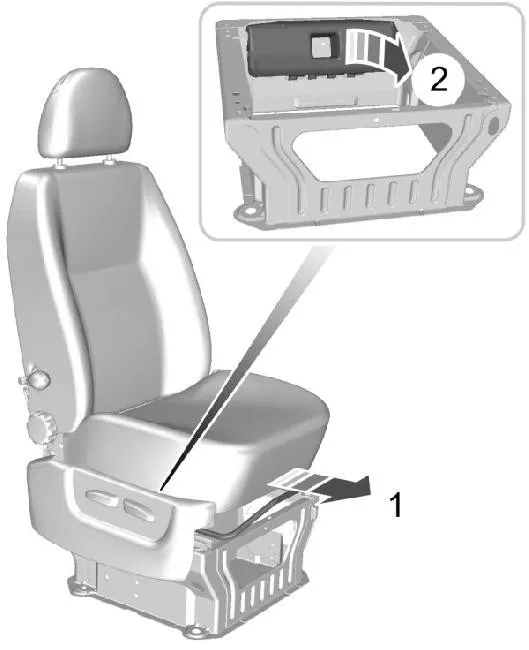

Блок предохранителей за сиденьем водителя
Для доступа к блоку, надо отодвинуть сидение вперёд.
Состоит из отдела предохранителей высокой мощности и внутреннего отдела с предохранителями и реле.
| № | A | Обозначение |
|---|---|---|
| F1 | 470 | Блок предохранителей в моторном отсеке. Стартер Генератор |
| F2 | 100 | Блок управления системами кузова |
| F3 | 40 | Инвертор постоянного переменного тока |
| F4 | 200 | Питание 1 коробки вспомогательного реле либо Блок предохранителей в салоне |
| F5 | 100 | Питание 2 коробки вспомогательного реле либо Блок предохранителей в салоне |
| F6 | 100 | Дополнительный отопитель |
| F7 | 80 | Реле обогрева лобового стекла |
| F8 | 100 | Блок управления системами кузова. Питание 5 коробки вспомогательного реле |
| F9 | 100 | Питание 3 коробки вспомогательного реле |
| F10 | 100 | Питание 4 коробки вспомогательного реле 60А Питание блока предохранителей в пассажирском салоне |
| F11 | 100 | Реле модуля управления силовым агрегатом 60А Питание блока предохранителей в пассажирском салоне |
| F12 | 60 | Подключение к переоборудованному автомобилю |
| F13 | 60 | Подключение к переоборудованному автомобилю |
| F14 | 60 | Подключение к переоборудованному автомобилю |
| F15 | 60 | Система климат-контроля зоны задних пассажиров |
| F16 | 100 | Резерв |
| F17 | 60 | Подключение к переоборудованному автомобилю |
Схема внутреннего отдела
| № | A | Обозначение | |
|---|---|---|---|
| F1 | 3 | Выключатель наружного освещения. Выключатель нагревателя воды. Выключатель питания для подключения дополнительного оборудования | |
| F2 | 20 | Электропитание | |
| F3 | 20 | Питание R1 | |
| F4 | 20 | Питание R2 | |
| F5 | 15 | Питание R3 | |
| F6 | 15 | Питание R4 | |
| F7 | 15 | Питание R5, R6 | |
| F8 | 10 | Питание R7 | |
| F9 | 20 | Радиопередатчик | |
| F10 | 5 | Реле замка (выключателя) зажигания | |
| F11 | 15 | Реле замка (выключателя) зажигания | |
| F12 | Резерв | ||
| Реле | |||
| R1 | Реле маячка | ||
| R2 | Реле зажигания | ||
| R3 | Дополнительное гнездо питания 2. Нагреватель воды | ||
| R4 | Реле плафона освещения салона | ||
| R5 | Дополнительное гнездо питания 1. Индикатор направления (левая сторона) | ||
| R6 | Индикатор направления (правая сторона) | ||
| R7 | Освещение салона | ||
