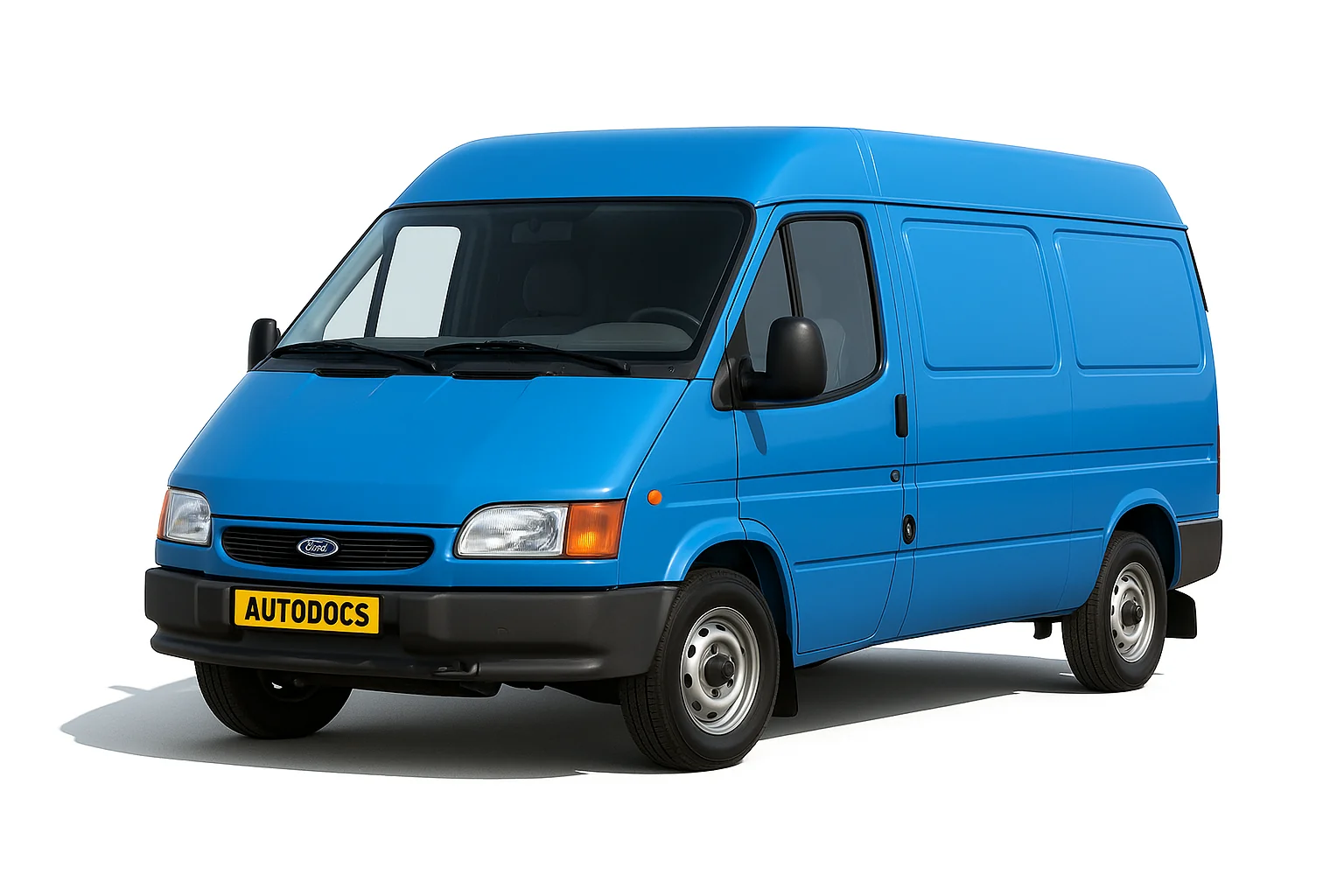

Ford Transit 5 пятого поколения выпускался в 1994, 1995, 1996, 1997, 1998 и 1999 годах. В статье рассмотрены расположение блоков предохранителей и реле Ford Transit 5, схемы, номиналы и назначение элементов. Также приведены фотографии блоков автомобиля, чтобы упростить их визуальную идентификацию и поиск предохранителя, отвечающего за прикуриватель. Материал помогает быстро сверить обозначения.
В данной модели предусмотрено 3 блока с предохранителями и реле. Основной находится в салоне и 2 дополнительных под капотом. Их исполнение и количество элементов может отличаться и зависит от уровня комплектации Вашего Форд Транзит 5. Если Вы владеете другим поколением или представленные схемы не подходят – изучите писание для 4 го либо 6 го поколения соответственно.
Содержание

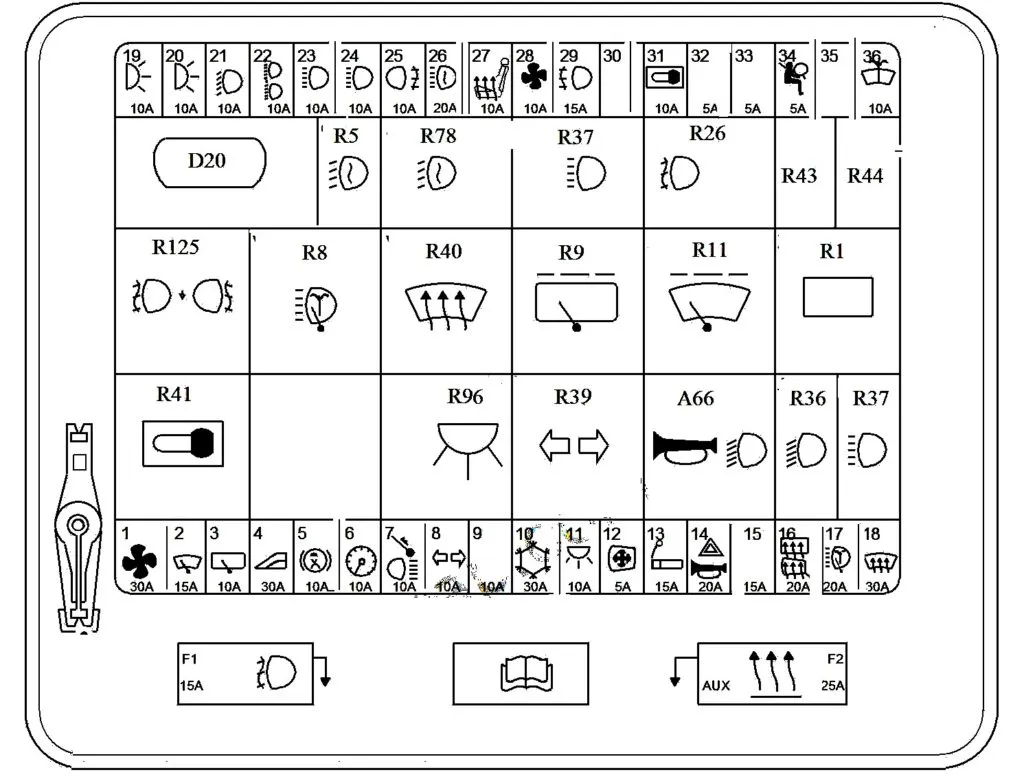

Блок в салоне

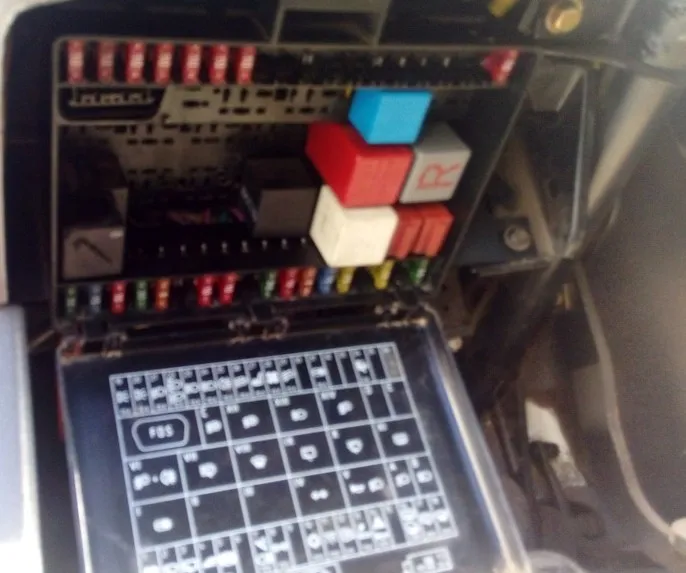

Он находится под панелью приборов за защитной крышкой, на обратной стороне которой будет нанесена актуальная схема блока.
| № | A | Описание |
|---|---|---|
| 2 | 15 | Стеклоочиститель ветрового стекла |
| 3 | 10 | Стеклоочиститель заднего стекла |
| 4 | 30 | Электрические стеклоподъемники |
| 5 | 5 | АБС |
| 6 | 10 | Система контроля тяги, система холодного старта, часы, ABS, система подзарядки, фары, комбинация приборов, система противо облиденения, противоугонная система |
| 7 | 10 | Стоп-сигналы |
| 8 | 10 | Указатели поворотов |
| 9 | 10 | Сигнализация противоугонной системы |
| 10 | 30 | Кондиционер |
| 11 | 10 | Внутреннее освещение |
| 12 | 5 | Электро зеркала |
| 13 | 15 | Прикуриватель |
| 14 | 25 | Аварийная сигнализация, звуковой сигнал |
| 15 | 15 | Сигнализация противоугонной системы, аварийная сигнализация |
| 16 | 20 | Обогреватель заднего стекла |
| 17 | 20 | Омыватель фар |
| 18 | 30 | Обогреватель ветрового стекла |
| 19 | 10 | Правые габаритные огни |
| 20 | 10 | Левые габаритные огни |
| 21 | 10 | Правая фара, ближний свет |
| 22 | 10 | Левая фара, ближний свет |
| 23 | 10 | Правая фара, дальний свет |
| 24 | 10 | Левая фара, дальний свет |
| 25 | 10 | Задние противотуманные фонари |
| 26 | 15 | Дневные ходовые огни |
| 27 | 10 | Обогреватель передних сидений |
| 28 | 10 | Дополнительный электрический обогреватель |
| 29 | 15 | Противотуманные фары |
| 30 | Резерв | |
| 31 | 10 | Замок зажигания |
| 32 | 5 | Противоугонная система |
| 33 | 5 | Противоугонная система |
| 34 | 5 | Пневмоподушка |
| 35 | 5 | Дверные огни, Подушка безопасности |
| 36 | 10 | Стеклоочистители и стеклоомыватели |
| R1 | Реле обогрев заднего ветрового стекла | |
| R5 | Реле системы дневного света | |
| R8 | Реле насоса омывателя фар | |
| R9 | Реле заднего стеклоочистителя | |
| R11 | Передний стеклоочиститель – Реле | |
| R26 | Противотуманные огни – Реле | |
| R36 | Реле ближнего света | |
| R37 | Реле дальнего света | |
| R39 | Реле указателей поворота | |
| R40 | Реле обогрева ветрового стекла | |
| R41 | Реле зажигания | |
| R43 | Левые предупреждающие огни – Реле | |
| R44 | Правые предупреждающие огни – Реле | |
| R78 | Ближний свет фар с пониженной интенсивностью – Реле | |
| R79 | Ближний свет фар с пониженной интенсивностью – Реле | |
| R5 | Ближний свет фар с пониженной интенсивностью – Реле | |
| R80 | Реле системы дневного света | |
| R96 | Реле таймера внутреннего освещения | |
| R125 | Реле задних противотуманных фонарей | |
| A66 | Предупреждение модуля освещения | |
| D20 | Соединитель передачи данных (DLC) |
За прикуриватель отвечает предохранитель номер 13 на 15А.
Блоки под капотом
Блок силовых предохранителей
Данный блок расположен в моторном отсеке справа походу движения авто, за основным АКБ (точнее между ним и правым крылом). Всё основное оборудование авто так или иначе подключено через эти предохранители.
Всего таких предохранителей предусмотрено 6, обозначаются они как FA, FB, FC, FD, FE, FF. Актуальная схема будет нанесена на крышку.
В независимости от комплектации, типа двигателя и т.д., на всех автомобилях Форд Транзит 5 го поколения в обязательном порядке в блоке присутствуют как минимум два из шести предохранителей.
| № | A | Назначение |
|---|---|---|
| FB | 40 | Противотуманные огни, Дополнительный обогреватель |
| FC | 60 | Аварийная система, Система управления двигателем |
| FD | 50 | ABS, ESP |
| FE | 50 | Блок управления двигателем, бензин либо система холодного старта, дизель |
| FFa | 20 | Система управления двигателем, дизель либо Кондиционер |
| FFb | 50 | DOHC, турбодизель: автоматическое сцепление , Система управления двигателем |
| FFc | 60 | Автоматическое сцепление , Система управления двигателем, Кондиционер |
Блок предохранителей и реле
Он находится с левой стороны подкапотного пространства. Актуальная схема, так же будет на крышке. Тут могут находится следующие элементы.
Предохранители отвечающие за автоматическое сцепление и вентилятор кондиционера
| № | Назначение |
|---|---|
| R22 | реле системы запуска двигателя |
| R84 | реле двигателя |
| R124 | реле вентилятора кондиционера |
| R209 | реле гидравлического насоса |
Частые вопросы: предохранители и реле Ford Transit 5 (1994–1999)
Где находится блок предохранителей на Ford Transit 5 (1994–1999)?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ford Transit 5 (1994–1999) — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Ford Transit 5 (1994–1999)?
Найдите позицию прикуривателя в таблице на странице Ford Transit 5 (1994–1999) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ford Transit 5 (1994–1999) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Что делать, если не работает обогрев заднего стекла на Ford Transit 5 (1994–1999)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Transit 5 (1994–1999)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Transit 5 (1994–1999)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Transit 5 (1994–1999)?
Схема и таблица предохранителей Ford Transit 5 (1994–1999) — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Ford Transit 5 (1994–1999)?
На Ford Transit 5 (1994–1999) обычно два блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
