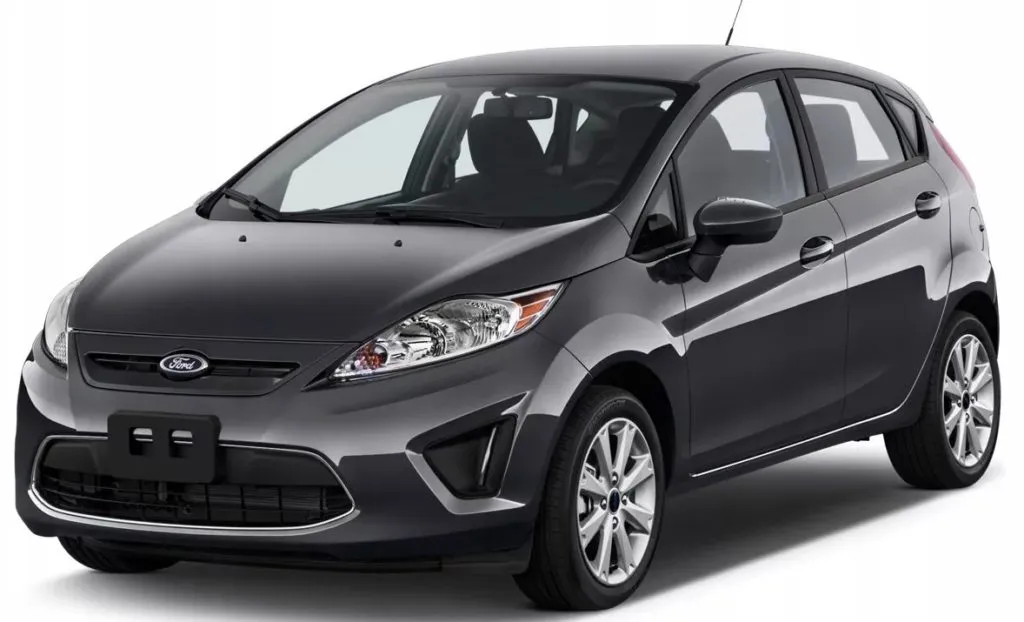

Ford Fiesta 6 го поколения выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах MK6. За это время автомобиль прошел одни рестайлинг, который во многом изменил внешний вид. С 2015 года Ford Fiesta собиралась в России. Далее производится Ford Fiesta 7 го поколения 2018, 2019, 2020, 2021, 2022 году как mk7. В нашей публикации вы найдете описание предохранителей и реле Форд Фиеста 6 и 7 поколения со схемами блоков и их фотографиями. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полное руководство по эксплуатации.
Исполнение блоков и назначение элементов может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки, особенно это касается автомобилей из США.
Содержание
Блок в салоне
Этот блок предохранителей находится за бардачком. Для доступа к нему, надо открыть сам бардачок, надавить на стенки по бокам и сместить вниз.
Вариант 1
| № | A | Описание |
|---|---|---|
| 1 | 7.5 | Зажигание, датчик осадков, обогрев лобового стекла |
| 2 | 10 | Выключатель стоп-сигналов |
| 3 | 7,5 | Фонари заднего хода, камера заднего вида (VP) |
| 4 | 7,5 | Корректор фар |
| 5 | 20 | Очиститель лобового стекла |
| 6 | 15 | Очиститель заднего стекла |
| 7 | 10 | Омыватель лобового стекла |
| 8 | 15 | Электрооборудование прицепа 10А Система помощи при парковке (автомобили, оснащенные передней системой помощи при парковке) |
| 9 | 10 | Система парковки |
| 10 | 7,5 | Подогреватель сидений |
| 11 | — | |
| 12 | 10 | Система SRS – Модуль подушки безопасности |
| 13 | 10 | Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS |
| 14 | 7,5 | PCM, рычаг селектора передач, топливный насос |
| 15 | 7,5 | Аудиосистема, щиток приборов |
| 16 | 7,5 | Обогреватель зеркал заднего вида на дверях |
| 17 | 15 | Система зажигания |
| 18 | 7,5 | Комбинация приборов |
| 19 | 15 | Диагностический разъем (DLC) |
| 20 | 7,5 | Многофункциональный дисплей, часы, внутренний сканер, панель систем отопления, вентиляции, кондиционирования воздуха (HVAC) |
| 21 | 15 | Аудиосистема, Bluetooth |
| 22 | 20 | Прикуриватель |
| 23 | 20 | Электрооборудование прицепа |
| 24 | Резерв | |
| 25 | 30 | Электропривод стеклоподъемников |
| 26 | 30 | Обогрев ветрового стекла, левая сторона |
| 27 | 30 | Обогрев лобового стекла, правая сторона |
| Реле | ||
| R1 | Реле системы зажигания | |
За прикуриваетль отвечает предохранитель номер 22 на 20А.
Вариант 2
| № | A | Обозначение |
|---|---|---|
| 1 | 7,5 | Зажигание, датчик осадков, обогрев переднего стекла |
| 2 | 10 | Выключатель стоп-сигналов |
| 3 | 7,5 | Фонари заднего хода |
| 4 | 7,5 | Корректор фар |
| 5 | 20 | Очиститель лобового стекла |
| 6 | 15 | Очиститель заднего стекла |
| 7 | 10 | Омыватели лобового стекла |
| 8 | 15 | Электрооборудование прицепа |
| 9 | 10 | Система парковки 15А Обогрев сидений |
| 10 | 7,5 | Подогреватель сидений 15А Обогрев сидений |
| 11 | Резерв | |
| 12 | 10 | Система SRS |
| 13 | 10 | Система зажигания, электроусилитель рулевого управления (EPAS), щиток приборов, пассивная противоугонная система (PATS), ABS |
| 14 | 7,5 | PCM, рычаг селектора передач, топливный насос |
| 15 | 7,5 | Аудиосистема, щиток приборов |
| 16 | 7,5 | Обогреватель зеркал заднего вида на дверях |
| 17 | 15 | Система зажигания |
| 18 | Комбинация приборов | |
| 19 | 15 | Диагностический разъем (DLC) |
| 20 | 7,5 | Многофункциональный дисплей, часы, внутренний сканер, панель HVAC 20А Прицеп |
| 21 | 15 | Аудиосистема, Bluetooth |
| 22 | 20 | Прикуриватель 7,5А Щиток приборов |
| 23 | 20 | Электрооборудование прицепа 7,5А Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха |
| 24 | 10 | SYNC, Bluetooth |
| 25 | 30 | Электропривод стеклоподъемников (передние окна) |
| 26 | 30 | Левая цепь обогреваемого ветрового стекла |
| 27 | 30 | Правая цепь обогреваемого ветрового стекла |
| 28 | 30 | Высококачественное электропитание (автомобили с системой авто-старт-стоп) |
| 29 | 20 | Задняя электрическая розетка |
| 30 | 20 | Прикуриватель |
| 31 | 30 | Электропривод стеклоподъемников (задние окна) |
| 32 | 30 | Обогреватель лобового стекла |
| 33 | 30 | Обогреватель лобового стекла |
| 34 | 20 | Дистанционное управление центральным замком (keyless entry) |
| 35 | 20 | Дистанционное управление центральным замком (keyless entry) |
| 36 | 15 | Заднее гнездо питания, функция энергосбережения аккумулятора |
| 37 | 15 | Вспомогательное гнездо питания в багажном отделении |
| 38 | Резерв | |
| 39 | Резерв | |
| 40 | Резерв | |
| 41 | Резерв | |
| 42 | 20 | Люк 7,5А Камера заднего вида |
| 43 | 10 | Система Active City Stop |
| 44 | 7,5 | Индикатор отключения надувной подушки безопасности пассажира |
| 45 | Резерв | |
| 46 | Резерв | |
| 47 | Резерв | |
| 48 | Резерв | |
| 49 | Резерв | |
| Реле | ||
| R1 | Зажигание | |
| R2 | Прикуриватель, переднее дополнительное гнездо электропитания | |
| R3 | Резерв | |
| R4 | Система Active City Stop | |
| R5 | Обогреватель лобового стекла | |
| R6 | Бесключевой вход (аксессуар) | |
| R7 | Бесключевой вход (зажигание) | |
| R8 | Заднее дополнительное гнездо электропитания либо контроль силы тока аккумуляторной батареи | |
| R9 | Резерв | |
| R10 | Резерв | |
| R11 | Резерв | |
| R12 | Резерв | |
В зависимости от года выпуска за прикуриватель отвечают предохранители 22 или 30 на 20А.
Вариант 3
| № | A | Обозначение |
|---|---|---|
| F1 | 15 | Замок зажигания |
| F2 | 7,5 | Внутреннее зеркало с автоматическим затемнением. Авто очистители. Управление реле нагревателя |
| F3 | 7,5 | Приборный щиток |
| F4 | 7,5 | Выключатель де активации подушки безопасности пассажира. Система обнаружения пассажиров |
| F5 | 15 | Дополнительный бортовой диагностический блок управления A |
| F6 | 10 | Фонари заднего хода |
| F7 | 7,5 | Приборный щиток. Информационно-развлекательный дисплей |
| F8 | 7,5 | Люк |
| F9 | 20 | Удаленный вход без ключа. Удаленный запуск без ключа |
| F10 | 15 | Аудиосистема. Модуль SYNC |
| F11 | 20 | Дворники |
| F12 | 7,5 | Климат-контроль |
| F13 | 15 | Стеклоочиститель заднего стекла |
| F14 | 20 | Удаленный вход без ключа. Удаленный запуск без ключа |
| F15 | 15 | Дворники |
| F16 | 5 | Наружные зеркала заднего вида. Электрические стеклоподъемники |
| F17 | 15 | Сиденья с подогревом |
| F18 | 10 | Стоп-сигналы |
| F19 | 7,5 | Приборный щиток |
| F20 | 10 | Подушки безопасности |
| F21 | 7,5 | Электронный усилитель рулевого управления. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система |
| F22 | 7,5 | Датчик положения педали акселератора. Модуль управления трансмиссией. Антиблокировочная тормозная система. Помощь при стабилизации |
| F23 | 7,5 | Блок управления трансмиссией |
| F24 | 7,5 | Аудиосистема |
| F25 | 7,5 | Наружные зеркала с подогревом |
| F26 | 7,5 | Система центрального замка |
| F27 | Не используется | |
| F28 | Не используется | |
| F29 | Не используется | |
| F30 | Не используется | |
| F31 | 30 | Задние стеклоподъемники |
| F32 | 20 | Звуковой оповещатель с резервным аккумулятором. Задние вспомогательные розетки |
| F33 | 20 | Передние вспомогательные розетки |
| F34 | 30 | Передние стеклоподъемники |
| F35 | 20 | Люк |
| F36 | Не используется | |
| Реле: | ||
| R1 | Реле зажигания | |
| R2 | Не используется | |
| R3 | Не используется | |
| R4 | Сиденье водителя с подогревом | |
| R5 | Пассажирское сиденье с подогревом | |
| R6 | Дополнительный режим дистанционного запуска без ключа | |
| R7 | Режим зажигания – дистанционный запуск без ключа | |
| R8 | Звуковой оповещатель с резервным аккумулятором. Экономия заряда батареи | |
| R9 | Дополнительная задержка | |
Блок под капотом
Находится с левой стороны, под защитной крышкой, с обратной стороны которой будет нанесена актуальная схема.
Вариант 1
| № | A | Назначение |
|---|---|---|
| 1 | 30 / 40 | ABS |
| 2 | 40 | Модуль ABS ESP 60А Вентилятор системы охлаждения |
| 3 | 30 / 40 | Вентилятор системы охлаждения |
| 4 | 30 | Электродвигатель вентилятора отопителя |
| 5 | 60 | Блок предохранителей и реле в салоне |
| 6 | 30 | Модуль управления дополнительным оборудованием (BCM) |
| 7 | 60 | Блок предохранителей и реле в салоне |
| 8 | 60 | Свечи накаливания 50А Автоматическая коробка передач |
| 9 | 60 | Обогреватель лобового стекла |
| 10 | Резерв | |
| 11 | 30 | Реле стартера |
| 12 | 10 | Дальний свет левой фары |
| 13 | 10 | Дальний свет правой фары |
| 14 | 10 | Ближний свет левой фары либо Насос охлаждающей жидкости |
| 15 | 10 | Ближний свет правой фары либо Катушки зажигания |
| 16 | 15 | Модуль управления силовым агрегатом (PCM), высоко- и низко- скоростной режим вентилятора охлаждения |
| 17 | 15 | Подогреваемые кислородные датчики (HEGO) (бензиновые двигатели) 20А Модуль электропитания (дизельные двигатели) |
| 18 | 10 | Электронный блок управления КПП |
| 19 | 7,5 | Компрессор системы кондиционирования воздуха |
| 20 | Резерв | |
| 21 | 7,5 | Вентилятор системы охлаждения (1.6L Duratorq-TDCi) |
| 22 | 15 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 23 | 15 | Противотуманные фары |
| 24 | 15 | Указатели поворота |
| 25 | 10 | Лампы системы освещения в дневное время 15А Левая сторона наружного освещения |
| 26 | 7,5 | Электропривод зеркал заднего вида 15А Правая сторона наружного освещения |
| 27 | 7.5 | PCM Модуль управления силовым агрегатом |
| 28 | 20 | Модуль ABS, ESP |
| 29 | 10 | Электромагнитная муфта компрессора кондиционера |
| 30 | — | |
| 31 | — | |
| 32 | 20 | Звуковой сигнал, функция энергосбережения аккумулятора, без ключевого модуля |
| 33 | 20 | Обогреватель заднего стекла |
| 34 | 20 | Реле топливного насоса, подогреватель дизельного топлива |
| 35 | 15 | Система сигнализации первой категории |
| 36 | 7,5 | Контроллер автоматической коробки передач |
| 37 | 25 | Левая сторона модуля передней двери |
| 38 | 25 | Правая сторона модуля передней двери |
| 39 | 25 | Левая сторона модуля задней двери |
| 40 | 25 | Правая сторона модуля задней двери |
| Реле | ||
| 1 | Вентилятор системы охлаждения | |
| 2 | Обогреваемое лобовое стекло, Реле свечей накаливания | |
| 3 | Модуль регулирования мощности, Реле системы управления двигателем | |
| 4 | Реле дальнего света фар | |
| 5 | Реле ближнего света фар | |
| 6 | Реле системы освещения в дневное время | |
| 7 | Электродвигатель вентилятора системы охлаждения двигателя | |
| 8 | Стартер | |
| 9 | Муфта компрессора системы кондиционирования | |
| 10 | Реле противотуманных фар | |
| 11 | Топливный насос, подогреватель дизельного топлива | |
| 12 | Фонарь заднего хода | |
| 13 | Вентилятор обогревателя | |
Вариант 2
| № | A | Описание |
|---|---|---|
| 1 | 60 | Помощь при стабилизации. |
| 1 | 40 | Антиблокировочная тормозная система (при наличии) |
| 2 | 40 | Модуль управления коробкой передач. |
| 3 | 40 | Охлаждающий вентилятор. |
| 3 | 60 | Модуль охлаждающего вентилятора (1,0 л и 1,6 л EcoBoost) |
| 4 | 40 | Двигатель вентилятора. |
| 5 | 60 | Питание блока предохранителей в салоне. |
| 6 | 30 | Система центрального замка. |
| 7 | 60 | Замок зажигания. |
| 8 | 60 | Модуль управления трансмиссией. |
| 9 | 40 | Модуль стабилизации. |
| 10 | 30 | Блокировка запуска двигателя. |
| 11 | 30 | Топливная система. |
| 12 | 60 | Электрические стеклоподъемники. |
| 13 | 60 | Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost) |
| 14 | Не используется. | |
| 15 | Не используется. | |
| 16 | Не используется. | |
| 17 | 20 | Дальний свет. |
| 18 | 15 | Модуль управления трансмиссией. |
| 19 | 20 | Передние противотуманные фары. |
| 20 | 15 | Система выбросов. |
| 21 | 75 | Дальний свет. |
| 22 | 15 | Катушка зажигания. |
| 22 | 20 | Катушка зажигания (1.0 л и 1.6 л EcoBoost) |
| 23 | 15 | Правые наружные фонари. |
| 24 | 10 | Система выбросов. |
| 25 | 15 | Левые наружные фонари. |
| 26 | 20 | Сигнал. Звуковой оповещатель с резервным аккумулятором. Внутренние светильники. |
| 27 | 7,5 | Модуль системы холодного запуска двигателя (1,6 л Flex-fuel) |
| 27 | 15 | Помпа. Активная решетка-жалюзи. (1,0 л EcoBoost) |
| 28 | 15 | Указатели поворота. |
| 29 | 20 | Сжатый природный газ, модуль контроля топлива (при наличии) |
| 30 | 10 | Муфта кондиционера. |
| 31 | Не используется. | |
| 32 | 7,5 | Модуль управления трансмиссией. Блок управления трансмиссией. |
| 33 | 10 | Топливные форсунки. |
| 33 | 7,5 | Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| 34 | 30 | Наружные зеркала с подогревом. |
| 35 | 10 | Левая противотуманная фара. |
| 36 | 10 | Правая противотуманная фара. |
| 37 | 10 | Левый дальний свет. |
| 38 | 10 | Правый дальний свет. |
| 39 | Не используется. | |
| 40 | Не используется. | |
| 41 | Не используется. | |
| 42 | Не используется. | |
| 43 | Не используется. | |
| 44 | Не используется. | |
| 45 | Не используется. | |
| 46 | Не используется. | |
| Реле | ||
| R1 | Топливная система на сжатом природном газе. | |
| R2 | Не используется. | |
| R3 | Модуль управления трансмиссией. | |
| R4 | Двигатель вентилятора. | |
| R5 | Вентилятор охлаждения (при наличии) | |
| R6 | Муфта кондиционера. | |
| R7 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) | |
| R8 | Не используется. | |
| R9 | Блокировка запуска двигателя. | |
| R10 | Дальний свет. | |
| R11 | Передние противотуманные фары. | |
| R12 | Фонарь заднего хода (6-ступенчатая коробка передач PowerShift) | |
| R13 | Топливный насос. | |
| R14 | Не используется. | |
| R15 | Не используется. | |
Вариант 3
| № | A | Обозначение |
|---|---|---|
| F1 | 40 | Модуль анти блокировочной тормозной системы. |
| F1 | 60 | Помощь при стабилизации. Модуль анти блокировочной тормозной системы. |
| F2 | 40 | Реле вентилятора охлаждения. |
| F2 | 60 | Реле вентилятора системы охлаждения (1,6 л Ecoboost) |
| F3 | 60 | Блок предохранителей в салоне. |
| F4 | 20 | Модуль управления кузовом. Электрические дверные замки. |
| F5 | Не используется. | |
| F6 | 40 | Реле электродвигателя вентилятора. Двигатель вентилятора. |
| F7 | Не используется. | |
| F8 | Не используется. | |
| F9 | 7,5 | Реле передних противотуманных фар. Реле дальнего света фар. |
| F10 | 15 | Модуль управления кузовом. Правые наружные фонари. |
| F11 | 15 | Модуль управления кузовом. Левые наружные фонари. |
| F14 | Не используется. | |
| F15 | Не используется. | |
| F16 | Не используется. | |
| F17 | Не используется. | |
| F18 | Не используется. | |
| F19 | 30 | Топливные форсунки. |
| F20 | Не используется. | |
| F21 | 7,5 | Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| F21 | 10 | Топливные форсунки. |
| F22 | 15 | Модуль управления трансмиссией. |
| F23 | 15 | Датчик положения распредвала. Датчик кислорода с подогревом. |
| F24 | 15 | Катушка зажигания (1.6L Sigma) |
| F24 | 20 | Катушка зажигания (1.0 л и 1.6 л EcoBoost) |
| F25 | 10 | Электромагнитный клапан регулирования фаз газораспределения выпускных клапанов. Электромагнитный клапан регулирования фаз газораспределения впускных клапанов. Клапан продувки адсорбера улавливателя паров топлива. Катушка реле R57, R45 и R50. |
| F26 | 7,5 | Система ECSS (1,6 л гибкого топлива) |
| F26 | 15 | 1.0L EcoBoost: Активные жалюзи решетки радиатора, Водяной насос, Модуль управления кондиционером. |
| F27 | Не используется. | |
| F28 | Не используется. | |
| F29 | Не используется. | |
| F30 | Не используется. | |
| F31 | Не используется. | |
| F32 | 60 | Блок предохранителей в салоне. |
| F33 | 60 | Электрические стеклоподъемники. |
| F34 | 40 | Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift) |
| F34 | 60 | Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost) |
| F35 | 40 | Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F36 | 30 | Блокировка запуска двигателя. Соленоид стартера. |
| F37 | 30 | Обогрев заднего стекла. Наружные зеркала с подогревом. |
| F38 | 20 | Модуль управления кузовом. Экономия заряда батареи. Сигнал. |
| F39 | 15 | Модуль управления кузовом. Указатели поворота. |
| F40 | Не используется. | |
| F41 | 10 | Муфта кондиционера. |
| F42 | 7,5 | Модуль управления трансмиссией. Модуль управления коробкой передач. Клапан продувки адсорбера улавливателя паров топлива. |
| F48 | 10 | Левая передняя противотуманная фара. |
| F49 | 10 | Фара противотуманная передняя правая. |
| F55 | 10 | Левый дальний свет. |
| F56 | 10 | Правый дальний свет. |
| Реле | ||
| R12 | Реле модуля управления силовым агрегатом. | |
| R13 | Реле дальнего света фар. | |
| R43 | Не используется. | |
| R44 | Реле передних противотуманных фар. | |
| R45 | Реле муфты кондиционера. | |
| R46 | Не используется. | |
| R47 | Реле топливного насоса. | |
| R50 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) | |
| R51 | Реле блокировки пуска. | |
| R52 | Реле электродвигателя вентилятора. | |
| R53 | Не используется. | |
| R54 | Фонарь заднего хода. | |
| R57 | Реле вентилятора охлаждения. | |
Руководство Ford Fiesta 6
Не нашли ответ на свой вопрос? Больше информации про ремонт и обслуживание Форд Фиеста 6 го поколения вы найдёте в данном руководстве: “скачать“.
