Ford Transit 8 de generație a fost produs în anii 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 cu motoare pe benzină și diesel. În acest timp, a trecut printr-un restyling. Ford Transit Custom / Tourneo Custom reprezintă seria de vehicule comerciale ușoare de dimensiuni medii Ford Transit. În materialul nostru veți găsi descrierea cutiilor de siguranțe și relee pentru Ford Transit generația 8, schemele cutiilor și locațiile acestora. Vom evidenția siguranța care răspunde de brichetă.
Schema actuală a cutiei va fi aplicată pe partea inversă a capacului de protecție. În cazul în care schemele nu se potrivesc sau dețineți o altă generație Ford Transit, consultați această descriere.
Cuprins
Cutia sub capotă
Publicitate

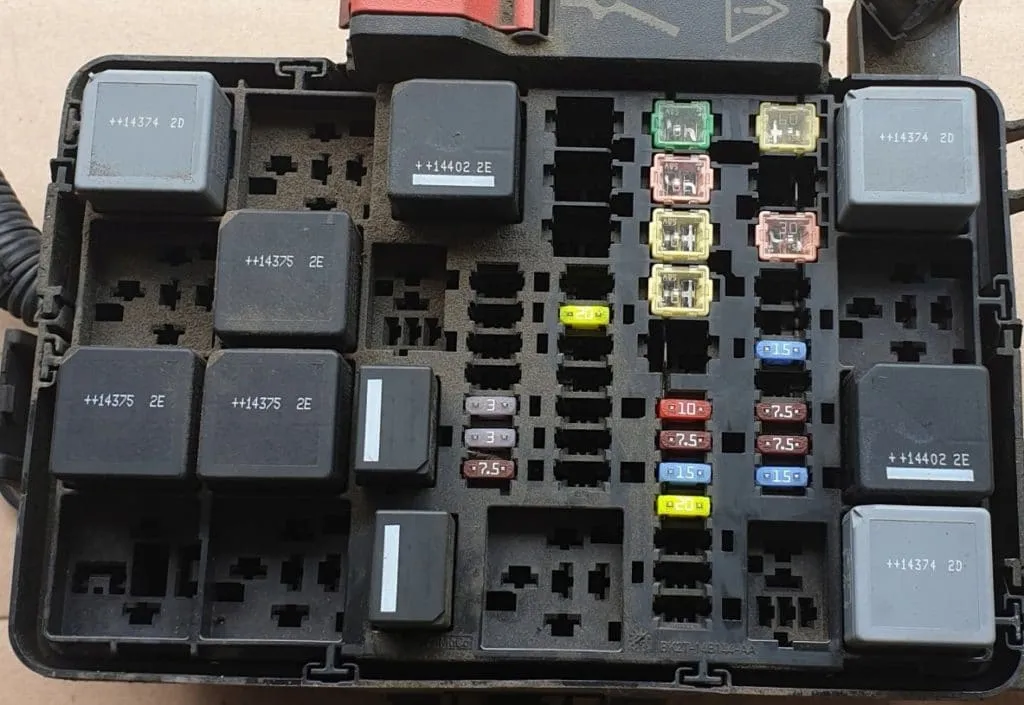

Este situată lângă vasul cu lichid de spălare, sub capacul de protecție.
Varianta 1
| Nr. | A | Descriere |
|---|---|---|
| F1 | 10 | Sistemul de reducere a toxicității gazelor de eșapament |
| F2 | 15 | Sistemul de reducere a toxicității gazelor de eșapament |
| F3 | 15 | Sistemul de reducere a toxicității gazelor de eșapament |
| F4 | 10 | Sistemul de reducere a toxicității gazelor de eșapament |
| F5 | 30 | Evaporatorul filtrului de particule diesel, Sistemul de management al bujiilor de preîncălzire |
| F6 | 3 | Sistemul de frânare antiblocare. Menținerea stabilității. Contact |
| F7 | 7,5 | Modulul de control al grupului motopropulsor |
| F8 | 20 | Ventilatorul de răcire |
| F9 | 30 | Ștergătorul de parbriz stânga |
| F10 | 30 | Ștergătorul de parbriz dreapta |
| F11 | 10 | Ambreiajul compresorului sistemului de aer condiționat |
| F12 | 20 | Bujia de preîncălzire a evaporatorului filtrului de particule diesel |
| F13 | Rezervă | |
| F14 | 30 | Sistemul de reducere a toxicității gazelor de eșapament — contact |
| F15 | Nu se utilizează | |
| F16 | Nu se utilizează | |
| F17 | Nu se utilizează | |
| F18 | 40 | Sistemul de frânare antiblocare, pompa sistemului de menținere a stabilității |
| F19 | 30 | Solenoidul demarorului |
| F20 | 60 | Bujiile incandescente |
| F21 | 60 | Releul 3 de contact |
| F22 | Rezervă | |
| F22 | Rezervă | |
| F23 | Rezervă | |
| F24 | 7,5 | Pompa de injecție de înaltă presiune |
| F25 | Rezervă | |
| F26 | Rezervă | |
| F27 | Rezervă | |
| F28 | Rezervă | |
| F29 | Rezervă | |
| F30 | 40 | Ventilatorul 1 al sistemului de răcire |
| F31 | 40 | Ventilatorul 2 al sistemului de răcire |
| F32 | 60 | Motoarele electrice (două) ale ștergătoarelor de parbriz |
| F33 | 20 | Pompa auxiliară de apă start-stop |
| F34 | Rezervă | |
| F35 | 15 | Sursa de alimentare a sistemului de management al grupului motopropulsor |
| F36 | 15 | Senzorul NOXI 2 |
| F37 | 7,5 | Supapa de control al volumului |
| F38 | 7,5 | Senzorul de debit masic de aer |
| F39 | 15 | Evaporatorul pompei de combustibil diesel |
| Relee | ||
| R1 | Contact | |
| R2 | Demaror | |
| R3 | Ștergătorul lunetei | |
| R4 | Nu se utilizează | |
| R5 | Ventilatorul de răcire | |
| R6 | Ștergătorul de parbriz — pornire și oprire | |
| R7 | Ștergătorul de parbriz — viteză mică și mare de funcționare | |
| R8 | Nu se utilizează | |
| R9 | Nu se utilizează | |
| R10 | Ambreiajul compresorului sistemului de aer condiționat | |
| R11 | Bujia de preîncălzire a combustibilului sistemului evaporator | |
| R12 | Pompa de injecție de înaltă presiune | |
| R13 | Pompa de acționare a tracțiunii integrale | |
| R14 | Sistemul Econetic | |
| R15 | Ventilatoarele sistemului de răcire: viteză mare și viteză mică | |
| R16 | Sistemul de reducere a toxicității gazelor de eșapament | |
| R17 | Modulul de control al grupului motopropulsor | |
| R18 | Ventilatorul sistemului de răcire — viteză mare | |
Varianta 2
| Nr. | A | Descriere |
|---|---|---|
| F1 | 5 | Oprirea sunetului receptorului radio |
| F2 | Rezervă | |
| F3 | Rezervă | |
| F4 | Rezervă | |
| F5 | Rezervă | |
| F6 | 15 | Senzorul de oxizi de azot |
| F7 | 15 | Senzorul de particule |
| F8 | 20 | Ventilatorul de viteză mare al sistemului de răcire |
| F9 | Rezervă | |
| F10 | Rezervă | |
| F11 | Rezervă | |
| F12 | Rezervă | |
| F13 | Rezervă | |
| F14 | Rezervă | |
| F15 | Rezervă | |
| F16 | Rezervă | |
| F17 | Rezervă | |
| F18 | 40 | Ventilatorul 2 al sistemului de răcire |
| F19 | 40 / 60 | Ventilatorul sistemului de răcire |
| F20 | 40 | Sistemul de reducere a toxicității gazelor de eșapament |
| F21 | 40 | Bujia de preîncălzire 2 |
| F22 | 40 | Bujia de preîncălzire 1 |
| F23 | 10 | Ambreiajul compresorului sistemului de aer condiționat |
| F24 | Rezervă | |
| F25 | 15 | Farurile drepte cu lămpi cu descărcare în gaz de înaltă intensitate |
| F26 | 15 | Farurile stângi cu lămpi cu descărcare în gaz de înaltă intensitate |
| F27 | Rezervă | |
| F28 | 5 | Elementul de încălzire al supapei de ventilare forțată a carterului |
| F29 | 7,5 / 15 | Pompa de lichid de răcire |
| F30 | 40 / 60 | Releul modulului de control al grupului motopropulsor |
| F31 | 20 | Releul „funcționare-pornire” 2 |
| F32 | 20 | Încălzitorul auxiliar care funcționează cu combustibil |
| F33 | Rezervă | |
| F34 | Rezervă | |
| F35 | 20 | Modulul de control al grupului motopropulsor |
| F36 | 20 | Conductorul de alimentare 5 al vehiculului |
| F37 | 15 | Rezervorul cu reactiv. Supapa sistemului de recirculare a gazelor de eșapament |
| F38 | 10 | Ventilatorul de viteză mare al sistemului de răcire. Ambreiajul compresorului sistemului de aer condiționat. Ventilatorul de viteză mică al sistemului de răcire. Releul ventilatorului de viteză mare și viteză mică al sistemului de răcire. Bobinele releelor R1, R5, R10 și R15 ale cutiei de distribuție electrice a motorului |
| F39 | Sistemul de management al bujiilor de preîncălzire | |
| Relee | ||
| R1 | Ventilatorul de viteză mare al sistemului de răcire | |
| R2 | Nu se utilizează | |
| R3 | Ștergătorul lunetei | |
| R4 | Modulul suspensiei pneumatice | |
| R5 | Ventilatorul de răcire | |
| R6 | Nu se utilizează | |
| R7 | Farurile stângi cu lămpi cu descărcare în gaz de înaltă intensitate | |
| R8 | Farurile drepte cu lămpi cu descărcare în gaz de înaltă intensitate | |
| R9 | Demaror | |
| R10 | Ambreiajul compresorului sistemului de aer condiționat | |
| R11 | Nu se utilizează | |
| R12 | Nu se utilizează | |
| R13 | Catalizatorul sistemului de reducere a toxicității gazelor de eșapament | |
| R14 | Nu se utilizează | |
| R15 | Ventilatorul de viteză mică al sistemului de răcire | |
| R16 | Nu se utilizează | |
| R17 | Nu se utilizează | |
| R18 | Modulul de control al grupului motopropulsor | |
Cutiile din habitaclu
În habitaclul Ford Transit mk8 se găsesc 3 cutii cu siguranțe și relee. 2 sub bord, pe partea șoferului și una în spatele spătarului scaunului șoferului.
Publicitate
Cutiile sub bord
Pentru acces, îndepărtați capacul de protecție.
Varianta 1
Cutia de siguranțe și relee
| Nr. | A | Destinație |
|---|---|---|
| F1 | 10 | Modulul airbag |
| F2 | 20 | Luneta încălzită |
| F3 | 10 | Oglinzile retrovizoare încălzite |
| F4 | Rezervă | |
| F5 | Rezervă | |
| F6 | 5 | Tahograf |
| F7 | 10 | Senzorul bateriei |
| F8 | 40 | Priza sursei de alimentare de curent alternativ |
| F9 | Rezervă | |
| F10 | 30 | Scaunul șoferului cu acționare electrică |
| F11 | 30 | Scaunul pasagerului cu acționare electrică |
| F12 | 30 | Iluminarea pragului |
| F13 | Rezervă | |
| F14 | 5 | Modulul de management al urmăririi și blocării |
| F15 | 40 | Releul bateriei modulului de control al grupului motopropulsor |
| F16 | 40 | Releul de alimentare a modulului de control al grupului motopropulsor |
| F17 | Rezervă | |
| F18 | 30 | Supapele sistemului de frânare antiblocare. Supapele sistemului de menținere a stabilității |
| F19 | 5 | Tahograf |
| F20 | 5 | Releul oglinzii retrovizoare încălzite. Releul încălzirii parbrizului |
| F21 | Rezervă | |
| F22 | 15 | Cutia de siguranțe din habitaclu |
| F23 | 7,5 | Modulul de management al sistemului de aer condiționat |
| F24 | 5 | Corectorul de înclinare a farurilor |
| F25 | 7,5 | Iluminarea habitaclului |
| F26 | 10 | Oglinzile retrovizoare încălzite |
| F27 | 20 | Scaunele față încălzite |
| F28 | 20 | Indicatoarele de direcție |
| F29 | Camera spate a sistemului de asistență la parcare. Sistemul de monitorizare a respectării marcajului rutier. Oglinzile cu acționare electrică | |
| F30 | Sistemul de control adaptiv al vitezei de croazieră | |
| F31 | Rezervă | |
| F32 | 10 | Iluminarea habitaclului |
| F33 | 20 | Modulul de acționare a tracțiunii integrale |
| F34 | 20 | Ștergătorul lunetei |
| F35 | 5 | Oglinzile cu acționare electrică pentru pliere |
| F36 | 20 | Claxonul |
| F37 | 7,5 | Modulul SYNC |
| F38 | 5 | Electroventilatorul de suflare. Releul claxonului. Releul ștergătorului de parbriz |
| F39 | 7,5 | Accesul fără cheie la distanță. Bateria. Geamurile cu acționare electrică. Încălzirea, ventilația și aerul condiționat pentru zona pasagerilor din spate |
| F40 | 40 | Motorul electric al ventilatorului de suflare față |
| F41 | 40 | Motorul electric al ventilatorului de suflare spate |
| F42 | 30 | Luneta încălzită |
| F43 | 30 | Priza de alimentare a remorcii |
| F44 | 60 | Prizile de alimentare suplimentare |
| F45 | Rezervă | |
| F46 | 30 | Geamurile cu acționare electrică |
| F47 | 20 | Siguranța brichetei Ford Transit |
| F48 | 20 | Prizile de alimentare suplimentare spate |
| F49 | 20 | Prizile de alimentare suplimentare față |
| F50 | 60 | Releul 1 de contact |
| F51 | 60 | Releul 2 de contact |
| F52 | 40 | Încălzitorul parbrizului (partea stângă) |
| F53 | 40 | Încălzitorul parbrizului (partea dreaptă) |
| Relee | ||
| R1 | Încălzitorul auxiliar care funcționează cu combustibil | |
| R2 | Prizile de alimentare suplimentare | |
| R3 | Nu se utilizează | |
| R4 | Contact 2 | |
| R5 | Geamurile cu acționare electrică | |
| R6 | Contact 1 | |
| R7 | Claxonul | |
| R8 | Nu se utilizează | |
| R9 | Motorul electric al ventilatorului de suflare față | |
| R10 | Motorul electric al ventilatorului de suflare spate | |
| R11 | Luneta încălzită. Oglinzile retrovizoare încălzite | |
| R12 | Încălzitorul parbrizului (partea stângă) | |
| R13 | Încălzitorul parbrizului (partea dreaptă) | |
Pentru funcționarea brichetei și a prizelor suplimentare de alimentare și a portului USB răspund siguranțele 47, 48, 49 de 20A.
Cutia de siguranțe suplimentară
Publicitate
| Nr. | A | Denumire |
|---|---|---|
| F1 | 15 | Sistemul de încuiere centralizată 2 |
| F2 | 15 | Sistemul de încuiere centralizată 1 |
| F3 | 15 | Contactul (întrerupătorul) de contact Releul bateriei auxiliare |
| F4 | 5 | Modulul sistemului de asistență la parcare |
| F5 | 5 | Modulul senzorului de ploaie. Modulul de control automat al luminii |
| F6 | 15 | Pompa de spălare a parbrizului |
| F7 | 7,5 | Oglinzile retrovizoare |
| F8 | 15 | Farurile de ceață față |
| F9 | 10 | Releul de fază lungă dreapta |
| F10 | 10 | Releul de fază lungă stânga |
| F11 | 25 | Lămpile de iluminare exterioară din partea dreaptă. Luminile de poziție din partea stângă |
| F12 | 20 | Alarma antiefracție. Bateria dispozitivului acustic autonom |
| F13 | 15 | Conectorul de date. Releul prizei de alimentare suplimentare. Iluminarea habitaclului |
| F14 | 25 | Echipamentul de iluminare de zi Indicatoarele de direcție Farurile de ceață spate |
| F15 | 25 | Luminile de poziție din partea dreaptă. Lămpile de iluminare exterioară din partea stângă. Lumina centrală de frână |
| F16 | 20 | Controalele sistemului audio |
| F17 | 7,5 | Sistemul de management al încălzitorului. Tabloul de bord Electroventilatorul de suflare |
| F18 | 10 | Comutatorul farurilor. Modulul coloanei de direcție |
| F19 | 5 | Resetarea modulului de interfață a afișajului comenzilor frontale |
| F20 | 5 | Sistemul pasiv de imobilizare și contact. Contact |
| F21 | 3 | Modulul de comandă audio față. Releul echipamentului auxiliar |
Varianta 2
Cutia de siguranțe și relee
| Nr. | A | Destinație |
|---|---|---|
| F1 | 60 | Releul motorului electric al ștergătorului de parbriz |
| F2 | 40 | Electroventilatorul de suflare |
| F3 | Rezervă | |
| F4 | 40 | Luneta încălzită. Oglinzile retrovizoare încălzite |
| F5 | 40 | Alimentarea remorcii B+ |
| F6 | 40 | Priza de alimentare suplimentară 2 |
| F7 | 40 | Priza de alimentare suplimentară 1 |
| F8 | 20 | Claxonul |
| F9 | 15 | Releul de spălare a lunetei |
| F10 | 10 | Bobinele releelor R1, R2, R3, R4, R5, R10, R17 |
| F11 | Rezervă | |
| F12 | Rezervă | |
| F13 | 20 | Bricheta |
| F14 | 20 | Priza de alimentare a echipamentului auxiliar de pe bord |
| F15 | 50 | Modulul de calitate a tensiunii. Modulul de control al sistemelor caroseriei |
| F16 | 25 | Modulul sistemului de frânare antiblocare. Supapele de control ale sistemului electronic de stabilizare dinamică |
| F17 | 5 | Bobina releului de tensiune a elementului pozitiv al bateriei modulului de control al grupului motopropulsor |
| F18 | 10 | Lumina de frână |
| F19 | 15 | Releul de blocare a sarcinii |
| F20 | 5 | Încălzitorul auxiliar care funcționează cu combustibil |
| F21 | 15 | Modulul de control al cutiei de viteze automate |
| F22 | 25 | Pompa de ulei pentru cutia de viteze automată |
| F23 | 20 | Partea stângă a lunetei încălzite |
| F24 | 10 | Oglinzile retrovizoare încălzite |
| F25 | 7,5 | Deblocarea ușii șoferului |
| F26 | 7,5 | Deblocarea ușii pasagerului |
| F27 | Rezervă | |
| F28 | Rezervă | |
| F29 | 40 | Motorul electric al ventilatorului de suflare spate |
| F30 | 20 | Priza de alimentare suplimentară spate |
| F31 | 20 | Partea stângă a lunetei încălzite |
| F32 | 60 | Releul „funcționare/pornire” |
| F33 | 60 | Releul pompei de combustibil |
| F34 | 40 | Partea stângă a lunetei încălzite |
| F35 | 40 | Partea dreaptă a lunetei încălzite |
| F36 | 50 | Alimentarea RP1 a modulului de control al sistemelor caroseriei |
| F37 | 50 | Alimentarea RP2 a modulului de control al sistemelor caroseriei |
| F38 | 60 | Alimentarea BB4 a cutiei de relee standard |
| F39 | 20 | Scaunele încălzite |
| F40 | 5 | Blocul de contact al modulului de control al grupului motopropulsor |
| F41 | 5 | Bobina releului încălzitorului auxiliar care funcționează cu combustibil |
| F42 | 5 | Corectorul de înclinare a farurilor |
| F43 | 5 | Modulul de control al cutiei de viteze |
| F44 | 10 | Suspensia pneumatică. Modulul de calitate a tensiunii. Sistemul de climatizare pentru zona pasagerilor din spate. Sistemul de detectare a luminii și distanței. Camerele față și spate. Sistemul de control adaptiv al vitezei de croazieră |
| F45 | 20 | Indicatoarele de direcție |
| F46 | 5 | Luneta încălzită. Releul oglinzii retrovizoare încălzite |
| F47 | 5 | Modulul sistemului de frânare antiblocare |
| F48 | 10 | Conectorul 1 al interfeței pentru camper |
| F49 | 20 | Ștergătorul lunetei |
| F50 | 5 | Modulul senzorului de ploaie. Ștergătorul lunetei |
| F51 | 25 | Motorul electric al ștergătorului de parbriz |
| F52 | 25 | Motorul electric al ștergătorului de parbriz |
| F53 | Rezervă | |
| F54 | Rezervă | |
| F55 | 40 | Modulul sistemului de frânare antiblocare. Sistemul electronic de stabilitate a traiectoriei |
| F56 | 30 | Pragul cu acționare electrică |
| F57 | 30 | Scaunul șoferului cu acționare electrică |
| F58 | 20 | Farul de ceață față |
| F59 | 30 | Solenoidul demarorului |
| F60 | 15 | Încărcarea bateriei remorcii |
| F61 | 15 | Partea stângă a blocării duble |
| F62 | 15 | Partea dreaptă a blocării duble |
| F63 | 15 | Partea stângă a încuietorii centralizate |
| F64 | 15 | Partea dreaptă a încuietorii centralizate |
| F65 | 20 | Pompa de combustibil |
| F66 | 40 | Filtrul de combustibil încălzit |
Pentru funcționarea brichetei răspunde siguranța numărul 13 de 20A, iar pentru prizele suplimentare și portul USB – 20, 6 și 7.
Cutia de relee
| Nr. | A | Descrierea siguranțelor |
|---|---|---|
| F67 | Rezervă | |
| F68 | Rezervă | |
| F69 | 7,5 | Tahograf |
| F70 | Rezervă | |
| F71 | 40 | Priza 230 V |
| F72 | 30 | Priza de alimentare a remorcii |
| Relee | ||
| R1 | Claxonul | |
| R2 | Luneta încălzită | |
| R3 | Motorul electric al ventilatorului de suflare spate | |
| R4 | Prizile de alimentare suplimentare spate | |
| R5 | Bricheta. Priza de alimentare suplimentară | |
| R6 | Releul parbrizului încălzit (partea stângă) | |
| R7 | Releul parbrizului încălzit (partea dreaptă) | |
| R8 | Pompa de spălare a lunetei | |
| R9 | Ventilatorul de suflare al încălzitorului auxiliar care funcționează cu combustibil | |
| R10 | Electroventilatorul de suflare | |
| R11 | Blocarea externă | |
| R12 | Oglinzile cu acționare electrică pentru pliere | |
| R13 | Funcționare-pornire | |
| R14 | Pompa de combustibil | |
| R15 | Nu se utilizează | |
| R16 | Nu se utilizează | |
| R17 | Ștergătorul de parbriz | |
| R18 | Farul de ceață față | |
| R19 | Nu se utilizează | |
Cutia de siguranțe suplimentară
Publicitate
| Nr. | A | Destinație |
|---|---|---|
| 1 | Rezervă | |
| 2 | 7,5 | Oglinzile retrovizoare cu acționare electrică. Geamul ușii șoferului |
| 3 | 20 | Deblocarea ușii șoferului. Deblocarea ușii pasagerului |
| 4 | Rezervă | |
| 5 | Rezervă | |
| 6 | Rezervă | |
| 7 | Rezervă | |
| 8 | 10 | Claxonul alarmei antiefracție |
| 9 | De rezervă. | |
| 10 | De rezervă. | |
| 11 | 5 | Senzorul de pătrundere. Încălzirea, ventilația și aerul condiționat pentru zona pasagerilor din spate |
| 12 | 7,5 | Sistemul de management al climatizării. Butonul de avarie |
| 13 | 7,5 | Coloana de direcție. Tabloul de bord. Conectorul de date |
| 14 | De rezervă | |
| 15 | 10 | Conectorul de date |
| 16 | 15 | Dispozitivul de acționare a încuietorii ușii glisante |
| 17 | 5 | Bateria dispozitivului acustic autonom |
| 18 | 5 | Contactul (întrerupătorul) de contact |
| 19 | 7,5 | Indicatorul de dezactivare a airbag-ului pasagerului. Întrerupătorul de declanșare a airbag-ului pasagerului. |
| 20 | 7,5 | Tahograf |
| 21 | 5 | Modulul de control al încălzitorului auxiliar |
| 22 | 5 | De rezervă |
| 23 | 10 | Întârzierea decuplării echipamentului auxiliar. Invertorul de curent continuu/alternativ |
| 24 | 30 | Sistemul de încuiere centralizată. Sistemul de încuiere dublă |
| 25 | 30 | Modulul ușii șoferului |
| 26 | 30 | Modulul ușii pasagerului |
| 27 | 30 | De rezervă |
| 28 | 20 | De rezervă |
| 29 | 30 | De rezervă |
| 30 | 30 | De rezervă |
| 31 | 15 | De rezervă |
| 32 | 10 | Modulul SYNC. Afișajul multifuncțional. Receptorul radio |
| 33 | 20 | Sistemul audio. Modulul SYNC |
| 34 | 30 | Releul de contact. Modulul de management al sistemului activ de asistență la parcare. Sistemul de management al încălzitorului. Sistemul de monitorizare a respectării marcajului rutier. Modulul de management al sistemului de airbag-uri și centuri de siguranță. Modulul central de control. Indicatorul de dezactivare a airbag-ului pasagerului. Tahograf. Încălzitorul auxiliar. Modulul coloanei de direcție |
| 35 | 5 | Modulul de management al sistemului de airbag-uri și centuri de siguranță |
| 36 | 15 | Modulul de management al sistemului activ de asistență la parcare. Sistemul de monitorizare a respectării marcajului rutier. Modulul coloanei de direcție |
| 37 | 20 | De rezervă |
| 38 | 30 | Geamurile cu acționare electrică |
Cutia de siguranțe din spatele scaunului șoferului
Pentru acces la cutie, trebuie să deplasați scaunul înainte.
Este formată din secțiunea de siguranțe de mare putere și secțiunea internă cu siguranțe și relee.
| Nr. | A | Denumire |
|---|---|---|
| F1 | 470 | Cutia de siguranțe din compartimentul motor. Demaror Generator |
| F2 | 100 | Modulul de control al sistemelor caroseriei |
| F3 | 40 | Invertorul de curent continuu alternativ |
| F4 | 200 | Alimentarea 1 a cutiei de relee auxiliare sau Cutia de siguranțe din habitaclu |
| F5 | 100 | Alimentarea 2 a cutiei de relee auxiliare sau Cutia de siguranțe din habitaclu |
| F6 | 100 | Încălzitorul auxiliar |
| F7 | 80 | Releul încălzirii parbrizului |
| F8 | 100 | Modulul de control al sistemelor caroseriei. Alimentarea 5 a cutiei de relee auxiliare |
| F9 | 100 | Alimentarea 3 a cutiei de relee auxiliare |
| F10 | 100 | Alimentarea 4 a cutiei de relee auxiliare 60A Alimentarea cutiei de siguranțe din habitaclu |
| F11 | 100 | Releul modulului de control al grupului motopropulsor 60A Alimentarea cutiei de siguranțe din habitaclu |
| F12 | 60 | Conexiunea la vehiculul modificat |
| F13 | 60 | Conexiunea la vehiculul modificat |
| F14 | 60 | Conexiunea la vehiculul modificat |
| F15 | 60 | Sistemul de climatizare pentru zona pasagerilor din spate |
| F16 | 100 | Rezervă |
| F17 | 60 | Conexiunea la vehiculul modificat |
Schema secțiunii interne
| Nr. | A | Denumire | |
|---|---|---|---|
| F1 | 3 | Întrerupătorul iluminării exterioare. Întrerupătorul încălzitorului de apă. Întrerupătorul de alimentare pentru conectarea echipamentului suplimentar | |
| F2 | 20 | Alimentare electrică | |
| F3 | 20 | Alimentarea R1 | |
| F4 | 20 | Alimentarea R2 | |
| F5 | 15 | Alimentarea R3 | |
| F6 | 15 | Alimentarea R4 | |
| F7 | 15 | Alimentarea R5, R6 | |
| F8 | 10 | Alimentarea R7 | |
| F9 | 20 | Radiocamera de emisie | |
| F10 | 5 | Releul contactului (întrerupătorului) de contact | |
| F11 | 15 | Releul contactului (întrerupătorului) de contact | |
| F12 | Rezervă | ||
| Relee | |||
| R1 | Releul semnalizatorului luminos | ||
| R2 | Releul de contact | ||
| R3 | Priza de alimentare suplimentară 2. Încălzitorul de apă | ||
| R4 | Releul lămpii de plafon pentru iluminarea habitaclului | ||
| R5 | Priza de alimentare suplimentară 1. Indicatorul de direcție (partea stângă) | ||
| R6 | Indicatorul de direcție (partea dreaptă) | ||
| R7 | Iluminarea habitaclului | ||
