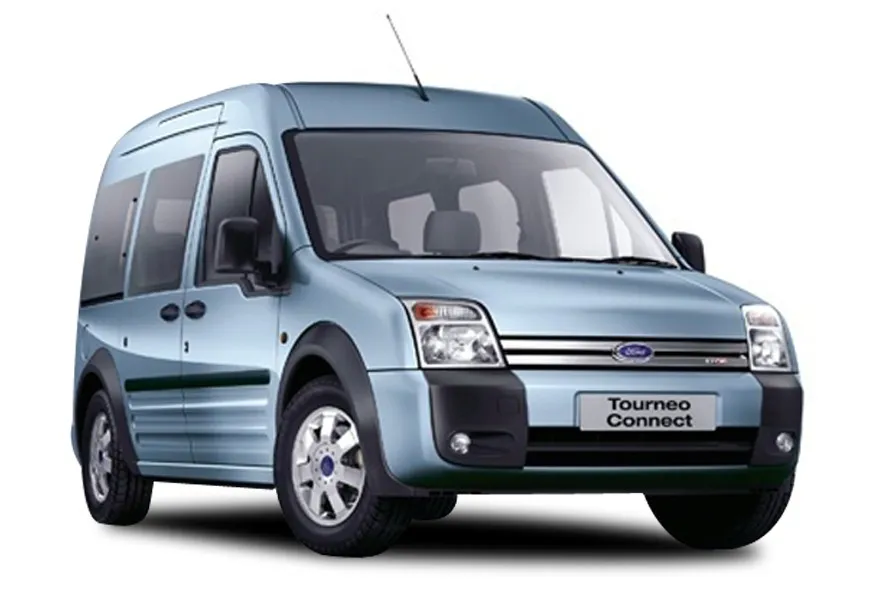

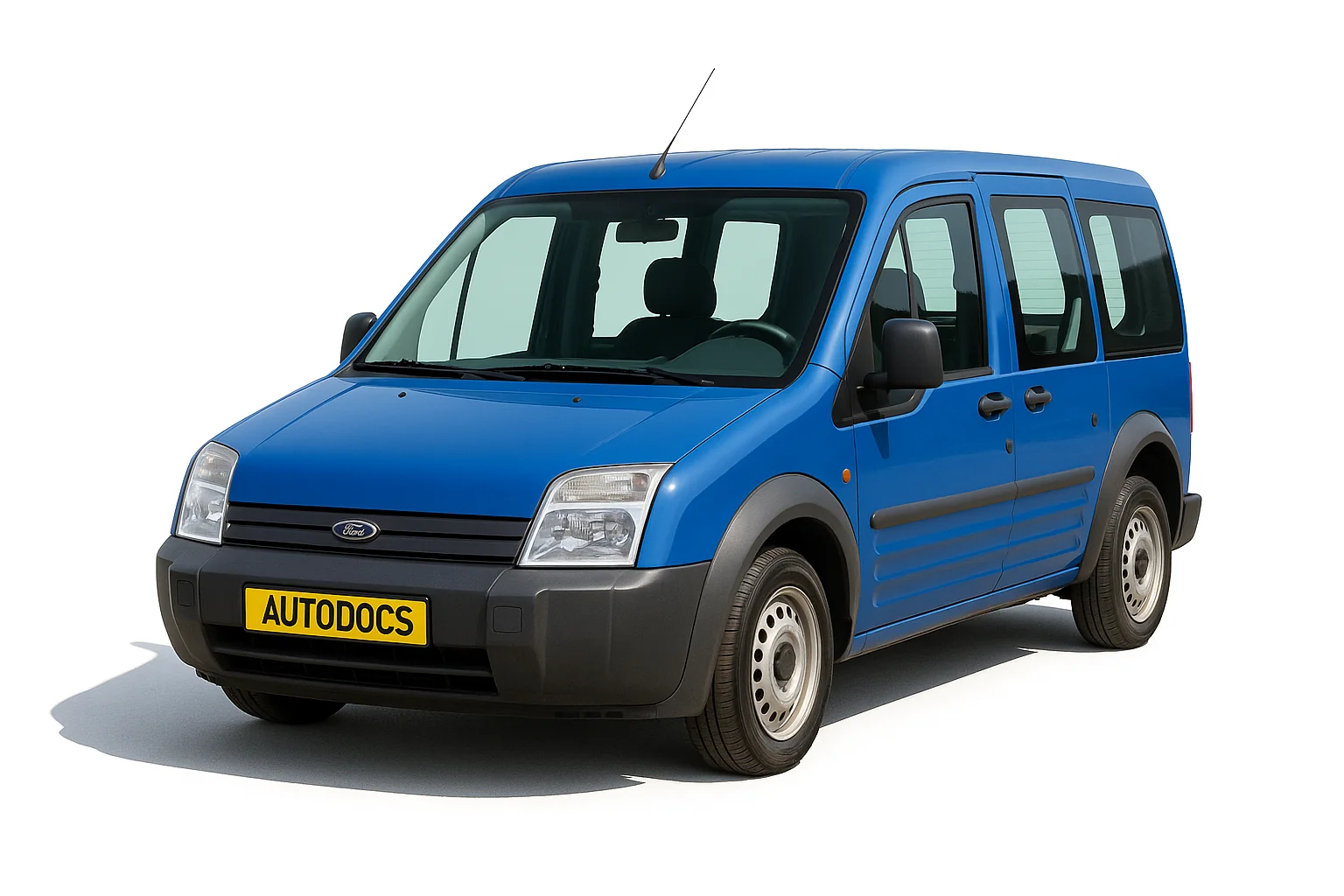

Ford Tourneo Connect 1G выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
В данной модели форд торнео коннект 1 го поколения предусмотрены 2 основных блока с предохранителями и реле. Один под капотом, за воздушным фильтром, второй в салоне. Назначение их элементов может отличаться от представленного и зависит от года выпуска и страны поставки.
Блок в салоне
Он находится под панелью со стороны водителя, за защитной крышкой.
| № | A | Описание |
|---|---|---|
| 1 | Реле стартера | |
| 2 | Реле очистителя заднего стекла | |
| 3 | Реле лампы освещения салона | |
| 4 | Реле электродвигателя очистителя лобового стекла | |
| 5 | — | |
| 6 | — | |
| 7 | Реле контроля силы тока аккумуляторной батареи | |
| 8 | Реле 1 основных цепей зажигания | |
| 9 | Реле обогревателя заднего стекла | |
| F30 | 10 | Выключатель фар |
| F31 | 15 | Аудиосистема |
| F32 | — | |
| F33 | 7.5 | Реле контроля силы тока аккумуляторной батареи, реле ламп освещения салона |
| F34 | 7.5 | Реле 1 основных цепей зажигания, блок управления дополнительным обогревателем |
| F35 | — | |
| F36 | 7.5 | Электронный блок управления SRS |
| F37 | 7.5 | Выключатель фар, выключатель указателей поворота |
| F38 | 7.5 | Электронный блок управления SRS |
| F39 | — | |
| F40 | 7.5 | Комбинация приборов, аудиосистема |
| F41 | — | |
| F42 | 15 | Выключатель стоп-сигналов |
| F43 | 20 | Реле очистителя заднего стекла, электродвигатель очистителя лобового стекла |
| F44 | 15 | Прикуриватель |
| F45 | — | |
| F46 | 15 | Разъем электрооборудования прицепа |
| F47 | 5 | Переключатель выбора зеркала заднего вида |
| F48 | 7.5 | Комбинация приборов, противоугонная система, блок управления противоугонной системы, блок управления системы парковки, реле аварийной сигнализации/реле указателей поворота |
| F49 | 25 | Обогреватель заднего стекла |
| F50 | 7.5 | Электропривод зеркала заднего вида на двери (со стороны пассажира), электропривод зеркала заднего видана двери (со стороны водителя) |
| F51 | — | |
| F52 | — | |
| F53 | 10 | Фонарь(и) заднего хода, обогреватели форсунок омывателя лобового стекла |
| F54 | — | |
| F55 | — | |
| F56 | 20 | Реле электродвигателя очистителя лобового стекла, реле очистителя заднего стекла, электродвигатель очистителя лобового стекла, переключатель режимов работы очистителя лобового стекла |
| F57 | 7.5 | Фара(правая), переключатель выбора топливного насоса, разъёме электрооборудования прицепа, заднийкомбинированный фонарь(правый) |
| F58 | 7.5 | Фара(левая)/задний комбинированный фонарь (левый) |
| F59 | 7.5 | Блок управления дополнительным отопителем |
| F60 | — | |
| F61 | 15 | Блок управления центральным замком/противоугонной системы, реле аварийной сигнализации/реле указателей поворота |
| F62 | 7.5 | Левая лампа подсветки номерного знака, правая лампа подсветки номерного знака |
| F63 | 20 | Блок управления противоугонной системой/центральным замком |
За прикуриватель отвечает предохранитель номер 44 на 15А.
Блок под капотом
Для доступа нужно освободить защелку и зажим боковой части и снять крышку блока.
| № | A | Назначение |
|---|---|---|
| F1 | 40 | Блок предохранителей/реле приборной панели |
| F2 | 30 | Резистор электродвигателя вентилятора системы охлаждения |
| F3 | 30 | Блок предохранителей/реле приборной панели |
| F4 | 60 | Реле обогревателя лобового стекла |
| F5 | 50/40 | Реле электродвигателя вентилятора системы охлаждения |
| F6 | 60 | Реле свечей накаливания |
| F7 | 40 | Блок предохранителей/реле приборной панели |
| F8 | 20 | Реле стартера |
| F9 | 20 | Реле системы управления двигателем |
| F10 | 10 | Генератор, диагностический разъем (DLC) |
| F11 | 20 | Дополнительный отопитель |
| F12 | 15 | Реле топливного насоса |
| F13 | 30 | Электронный блок управления ABS |
| F14 | — | |
| F15 | 10 | Реле дальнего света фар |
| F16 | 10 | Реле ближнего света фар |
| F17 | 10 | Реле ближнего света фар |
| F18 | 40 | Реле свечей накаливания (Дизель) |
| F19 | 10 | Выключатель фар |
| F20 | 10 | Комбинация приборов, блок управления комбинацией приборов |
| F21 | 15 | Реле звукового сигнала |
| F22 | 20 | Реле системы освещения в дневное время, реле ближнего светофор |
| F23 | 20 | Электронный блок управления SRS |
| F24 | — | |
| F25 | 10 | Реле дальнего света фар, комбинация приборов |
| F26 | 10 | Реле полностью открытого положения дроссельной заслонки |
| F27 | 10 | Датчик наличия воды в топливном фильтре |
| F28 | 20 | Выключатель фар |
| F29 | 15 | Подогреватель сидений |
| F64 | 30 | Электродвигатель вентилятора кондиционера/отопителя |
| F65 | — | |
| Реле | ||
| 1 | Реле 1 электродвигателя вентилятора системы охлаждения | |
| 2 | Реле полностью открытого положения дроссельной заслонки | |
| 3 | Реле системы освещения в дневное время | |
| 4 | Реле свечей накаливания | |
| 5 | Реле дальнего света фар | |
| 6 | Реле ближнего света фар | |
| 7 | Реле обогревателя лобового стекла | |
| 8 | Реле 1 основных цепей зажигания | |
| 9 | Реле 2 электродвигателя вентилятора системы охлаждения | |
| 10 | Реле 1 нагревателя охлаждающей жидкости | |
| 11 | Реле звукового сигнала | |
| 12 | Реле 2 нагревателя охлаждающей жидкости | |
| 13 | Реле топливного насоса | |
| 14 | Реле системы управления двигателем | |
| 15 | — | |
| 16 | Реле 2 основных цепей зажигания | |
Частые вопросы: предохранители и реле Ford Tourneo Connect 1G (2002–2012)
Где находится блок предохранителей на Ford Tourneo Connect 1G (2002–2012)?
Где искать блоки на Ford Tourneo Connect 1G (2002–2012): Реле лампы освещения салона; Реле контроля силы тока аккумуляторной батареи; Реле контроля силы тока аккумуляторной батареи, реле ламп освещения салона; Блок предохранителей/реле приборной панели. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Tourneo Connect 1G (2002–2012)?
Найдите позицию прикуривателя в таблице на странице Ford Tourneo Connect 1G (2002–2012) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Ford Tourneo Connect 1G (2002–2012)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ford Tourneo Connect 1G (2002–2012)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Tourneo Connect 1G (2002–2012)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Tourneo Connect 1G (2002–2012)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Tourneo Connect 1G (2002–2012)?
Схема и таблица предохранителей Ford Tourneo Connect 1G (2002–2012) — на этой странице: Блок в салоне, Блок под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Ford Tourneo Connect 1G (2002–2012)?
На Ford Tourneo Connect 1G (2002–2012) обычно два блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
