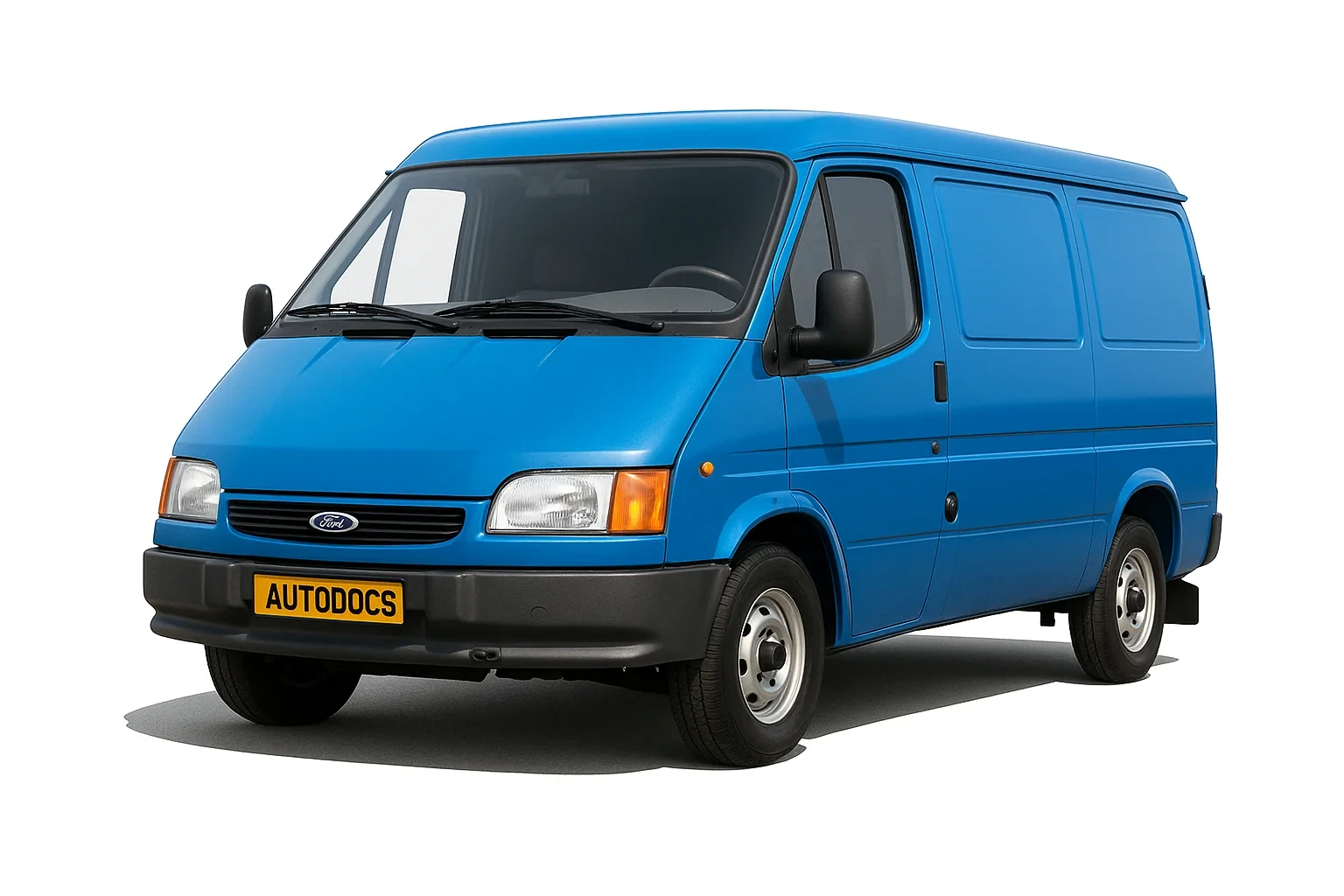

Ford Transit 4 поколения производился в 1986, 1987, 1988, 1989, 1990, 1991 годах. После этого Форд Транзин прошел рестайлинг, и обновленный выпускался еще 1992, 1993 и 1994 годах. В нашем материале мы покажем описание блоков предохранителей и реле Форд Транзин 4 го поколения, их схемы и места расположения. Выделим предохранитель отвечающий за прикуриватель.
Не подходит поколение и год выпуска? Изучите описание для 5 го поколения Форд Транзит.
Главный блок предохранителей и реле находится под панелью приборов, за защитной крышкой, на которой будет нанесена актуальная схема.
Вариант 1
Фото – схема
Описание
| 1 | 25А Вентилятор отопителя, кратковременное включение дальнего света фар («мигалка») |
| 2 | 10А Указатели поворота |
| 3 | 15А Стеклоочиститель и омыватель ветрового стекла (модели без омывателя фар) |
| 4 | 10А Стоп-сигналы, фонари заднего хода и обогреватель заднего стекла |
| 5 | 10А Указатели уровня топлива и температуры; сигнальные лампы включения зажигания, аварийного давления масла и низкого уровня тормозной жидкости |
| 6 | 15А Стеклоочиститель и омыватель заднего стекла |
| 7 | 15А Дневные ходовые огни |
| 8 | Резерв |
| 9 | Резерв |
| 10 | 10А Правые габаритные огни, подсветка щитка приборов |
| 11 | 10А Левые габаритные огни, подсветка номерного знака |
| 12 | 10А Правая фара, ближний свет |
| 13 | 20А Левая фара, ближний свет |
| 14 | 10А Задние противотуманные огни, таймер омывателя фар |
| 15 | Резерв |
| 16 | 10А Правая фара, дальний свет и индикатор дальнего света |
| 17 | 10А Левая фара, дальний свет |
| 18 | 10А Освещение кабины (салона), часы/тахограф, радиоприемник, омыватель ветрового стекла (модели с омывателем фар) |
| 19 | 20А Аварийная сигнализация, звуковой сигнал |
| 20 | 25А Омыватель фар высоким давлением, прикуриватель |
| 21 | 20А Обогреватель заднего стекла |
| 22 | 10А Цепь управления делителем коробки передач |
| 23 | Запасные предохранители |
| Реле |
|
| A | Выключатель блокировки стартера (автоматическая трансмиссия) |
| B | Не используется |
| C | Дневные ходовые огни |
| D | Дневные ходовые огни |
| E | Не используется |
| F | Обогреватель заднего стекла |
| G | Прерыватель указателей поворота (при буксировке прицепа должен устанавливаться прерыватель, рассчитанный на повышенную нагрузку) |
| H | Омыватель фар |
| I | Прерыватель стеклоочистителя ветрового стекла (режим «пауза») |
| J | Прерыватель стеклоочистителя ветрового стекла (режим «пауза») |
| K | Не используется |
В данном исполнении за прикуриватель отвечает предохранитель номер 20 на 25А.
Вариант 2
Фото пример блока
Схема
Назначение
| 1 | 10А Ближний свет правой фары |
| 2 | 10А Ближний свет левой фары |
| 3 | 10А Правые боковые огни, подсветка номерного знака, верхнее габаритные огни, внутреннее освещение |
| 4 | 10А Левые боковые огни, подсветка номерного знака |
| 5 | 20А Реле подогрева заднего стекла |
| 6 | 20А Реле насоса омывателя фары |
| 7 | 20А Реле подогрева ветрового стекла |
| 8 | 3А Блок электронного управления (ЕС1Д топливной системы (модели “турбодизель”) |
| 9 | 20А Прикуриватель |
| 10 | 10А Лампы подсветки салона, часы, память радио, насос омывателя лобового стекла |
| 11 | 20А Аварийные сигналы предупреждения, звуковой сигнал |
| 12 | 10А Насос омывателя фар, задние габаритные огни |
| 13 | 10А Дальний свет правой фары, лампа индикации дальнего света |
| 14 | 10А Дальний свет левой фары |
| 15 | 10А Подогрев сидений, освещение щитка приборов, стекла с подогревом |
| 16 | 10А Стоп-сигналы, фонари заднего хода, выключатель блокировки автоматической трансмиссии, датчик наличия воды в топливе, датчик содержания кислорода (модели “турбодизель”) |
| 17 | 10А Указатели поворота |
| 18 | 3А Антиблокировочная тормозная система |
| 19 | 25А Двигатель отопителя |
| 20 | 15А Выключатель и двигатель стеклоочистителя ветрового стекла |
| 21 | 15А Электромагнитный клапан понижения передачи автоматической коробки передач |
| 22 | 15А Стеклоочиститель заднего стекла |
| 23 | 3А Реле мощности (модели “турбодизель”) |
| 24 | 20А Ближний свет фар с пониженной интенсивностью |
| F1 | Запасной |
| F2 | Запасной |
| F3 | 30А Антиблокировочная тормозная система |
| F4 | 30А Антиблокировочная тормозная система |
| Реле | |
| A | Ближний свет фар с пониженной интенсивностью |
| B | Ближний свет фар |
| C | Не используется |
| D | Не используется |
| E | Управление электропитанием |
| F | Основное реле электропитания |
| G | Реле мощности |
| H | Подогрев заднего стекла |
| I | Не используется |
| II | Не используется |
| III | Не используется |
| IV | Подогрев лобового стекла |
| V | ‘Задний стеклоочиститель |
| VI | Электромагнитный клапан понижения передачи в автоматической трансмиссии |
| VII | Указатели поворота |
| VIII | Насос омывателя фар |
| IX | Реле работы стеклоочистителя |
| X | Двигатель отопителя |
| XI | Не используется |
| XII | Не используется |
За прикуриватель отвечает предохранитель номер 9 на 20А.
