Дэу Нексия n150 и n100 предохранители и реле

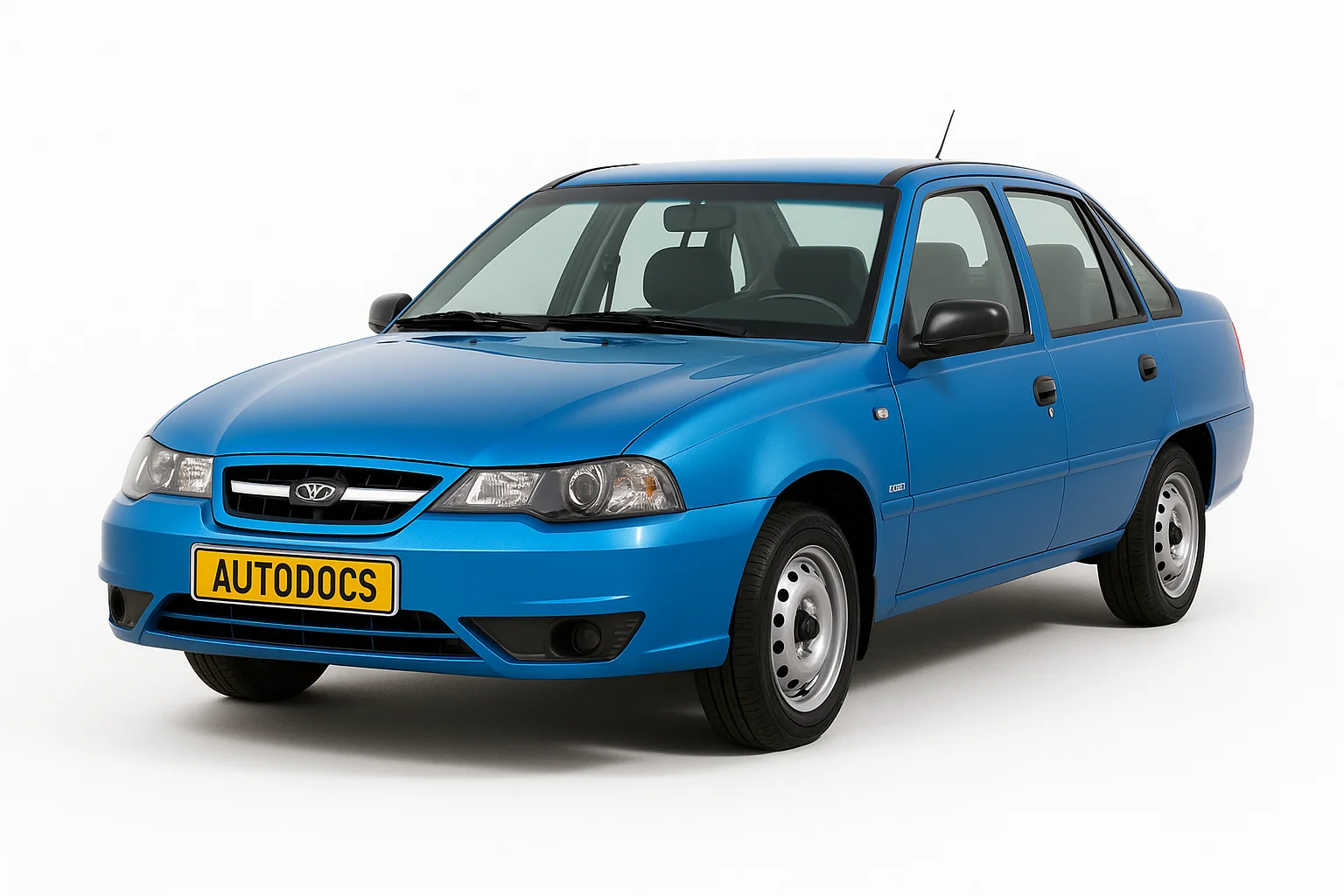

Daewoo Nexia производилась с 1994 года с кузовами седан и хэтчбек с двигателями 16 и 8 клапанов. Дэу нексия n100 собиралась в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. После этого модель прошла рестайлинг и обновленная нексия n150 поставлялось на рынки в 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году. В данной статье Вы найдёте описание блока с предохранителями и реле Дэу Нексия со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.

Главный блок предохранителей и реле находится в салоне под панелью приборов со стороны водителя за защитной крышкой.

С обратной стороны крышки может находится актуальная схема Вашей Daewoo Nexia.

Главный блок

Главный блок предохранителей и реле состоит из двух отделов: основной отдел предохранителей реле и дополнительный.

Основной отдел предохранителей и реле

Схема

Полное описание предохранителей

F1 (10 А) — электронный блок управления двигателем (ЭБУ).

F2 (10 А) — габаритные огни.

Если у вас не работают габариты, проверьте ручку-переключатель света и поворотников, она могла выйти из строя или повредиться контакты/ провода в её основании. Также проверьте контакты этого предохранителя, бывает, что они обгорают, очистите их и добейтесь хорошего контакта предохранителя в гнезде. Причина может быть также в реле и его контактах. Возможно ещё, что в монтажном блоке перегорели дорожки.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъёмы в каждой фаре, а также провода, особенно те, которые идут в жгутах по днищу автомобиля. Они могли передавиться или оборваться. Общая схема проводки и разъёмов в конце этой статьи. Не забудьте проверить сами лампы габаритных огней, бывает что они перегорают все одновременно или одна за другой.

F3 — резервный.

F4 (20 А) — дальний свет фар.
Чтобы включить дальний свет, нужно переместить левую ручку под рулём в дальнее от себя положение. Чтобы моргнуть, потянуть на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если выше указанное исправно, скорее всего дело в проводке или конактах в разъёмах фар.

F5 (10 А) — ближний свет, электрокорректор левой фары.
F6 (10 А) — ближний свет, электрокорректор правой фары.

Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом выключателе света, проверьте его контакты и провода, прочность разъёмов. Можно снять выключатель, аккуратно разобрать его и проверить пластины на наличие короткого замыкания, а также пластмассовый переключатель, надёжно ли размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего, а также контакты в разъёмах и провода. Причина отсутствия света может быть и в контактной группе замка зажигания. Если не разбираетесь в электрике, лучше обратитесь в сервис.

F7 (30 А) — бензонасос, топливные форсунки.

Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле и его контакты. Если они окислились или есть следы подгорания, замените реле. Может быть нет контакта в замке зажигания или контактной группе. Если происходят перебои в работе бензонасоса, двигатель то заводится, то нет, скорее всего реле, либо возможно дело в топливном фильтре, который нужно заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, подав на него напряжение 12 В напрямую, либо подключив вместо топливопроводной магистрали шланг, опущенный в ёмкость.

Ещё бензонасос может не работать из-за проводки в салоне внизу слева от водителя, у левого переднего крыла. Чтобы добраться до проводов, нужно снять обшивку слева от педали сцепления. Увидев колодку разъёма, проверьте все провода и соединения, идущие от него. Жёлто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Проверьте также, чтобы провода не были перебиты возможными вкрученными в кузов саморезами.

Если ничего описанное не помогло и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, аварийная сигнализация, стоп-сигналы.

Если перестали работать указатели поворотов, первым делом проверьте этот предохранитель и реле-прерыватель, а также его контакты. Если поворотники работают с перебоями, дело скорее всего в этом же реле, в проводке или в коротком замыкании в разъёмах поворотников. Если при включении указателей поворотов не работают ни поворотники, ни контрольные лампы на приборной панели, скорее всего дело в подрулевом переключателе, его контактах или реле.

Если не работает «аварийка», скорее всего дело также в реле, в самой кнопке и её контактах или проводке от кнопки до предохранителя/реле.
Не забудьте также проверить сами лампочки в поворотниках.

F9 (30 А) — стеклоочиститель, омыватель.

Если не работают «дворники», посмотрите реле и его контакты. Проверьте, работает ли сам мотор-редуктор, подав на него напряжение 12 В, плотно ли закручены гайки на валах держателей очистителей, исправен ли механизм трапеции. Проверьте исправность правого подрулевого переключателя, контакты и провода в его разъёме. Ещё причина некорректной работы мотора очистителя может быть в плохом контакте на массу. Попробуйте напрямую замкнуть проводом корпус автомобиля с корпусом мотора и проверить его работу.

Если на улице низкая температура, проверьте, не замёрз ли механизм очистителей, особенно валы с гайками, при необходимости очистите ото льда и влаги.

F10 (10 А) — электропривод замка крышки бензобака.

F11 (10 А) — реле компрессора кондиционера.

Чтобы после зимы кондиционер работал исправно, зимой рекомендуется время от времени включать его в тёплом месте (гараж, бокс, автомойка), чтобы уплотнительные соединения смазывались. Иначе их придётся менять весной. При низкой температуре из-за отсутствия давления кондиционер не включится.
Если перестал работать кондиционер, проверьте помимо этого предохранителя также реле. Возможно в системе закончился фреон. Проверить можно открутив колпачок на боковой части ресивера, расположен недалеко от аккумулятора. Нажав на клапан, фреон должен с шипением выходить из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке около воздушного фильтра. При замыкании контактов в двухконтактном разъёме датчика давления кондиционер должен включаться. Заправьте систему фреоном, предварительно проверив систему на отсутствие утечек. Утечки могут быть в соединениях, трубках и радиаторе кондиционера.

Дело может быть также в муфте, которая при включении кондиционера должна передвигаться (будет слышен щелчок), если она не работает, проверьте её разъём, также можно проверить, подав на неё напряжение 12 В, к контактам доступ только снизу, удобнее всего добраться из смотровой ямы. Также может быть неисправен компрессор или оборваться его ремень, проверьте наличие в передней части двигателя целого и натянутого нижнего ремня (под верхним ремнём генератора).

Если воздух от системы кондиционера поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Мог также засориться испаритель, проверьте и очистите его.

F12 (30 А) — низкая скорость работы вентилятора охлаждения радиатора.

Если вентилятор работает только на повышенных оборотах, проверьте этот предохранитель, контакты в его гнезде, а также реле B и K.

F13 (20 А) — приборная панель, часы, прикуриватель, зуммер, лампы заднего хода, генератор, обогрев заднего стекла.

F14 (30 А) — звуковой сигнал, высокая скорость работы вентилятора охлаждения радиатора.

Если не работает звуковой сигнал, проверьте предохранитель и контакты в его гнезде, а также реле. Если частота сигнала изменилась или сигнал пропал вообще, скорее всего дело в проводке к одному из клаксонов. 2 сигнала — 2 тональности. Проверьте контакты и провода у гудков, сняв решётку радиатора, обычно они перегнивают из-за влаги. Также проверьте подрулевой контакт кнопки включения звукового сигнала и её механизм.

Если на высоких температурах перестал включаться электровентилятор радиатора, проверьте исправность реле и их контактов. Проверьте датчик вентилятора, отключите от него контакты и замкните их, вентилятор должен включиться. Или подайте напряжение 12 В напрямую на разъём вентилятора, проверив тем самым исправность его электродвигателя, проверьте этот разъём подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, дело может быть в предохранителе и реле, проводке, термостате и датчике температуры охлаждающей жидкости. Если проверять проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.

F15 (20 А) — свет в салоне, свет в багажнике, электропривод антенны.
Если свет в плафоне около зеркала заднего вида не работает только в положении «Auto», проверьте концевые выключатели в дверях и проводку, а также сам переключатель режимов света. Проводка от концевых выключателей соединяется в жгут в пороге двери водителя или под водительским сиденьем, проверьте целлостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность лампы и переключателя в плафоне.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты плафона и проводку.

F16 (30 А) — электрические стеклоподъёмники.

Если у вас перестали работать стеклоподъёмники, скорее всего дело в проводке. Проверьте провода, идущие в двери, не сломались ли они в местах сгиба (в гофрах-резинках), стандартная болезнь многих моделей Нексии. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние щёток в них. Если не работает один стеклоподъёмник, дело может быть также в проводке двери или в кнопке управления стеклоподъёмником, проверьте её контакты и исправность.

Также проверьте сам механизм в двери на отсутствие дефектов и заеданий, состояние шестерёнки и троса. Причина может быть и в водительском блоке управления стеклоподъёмниками. Проверьте его на отсутствие короткого замыкания.
Если стало перекашивать стекло, из-за чего стеклоподъёмник с ним не справляется, попробуйте полностью опустить стекло и смазать уплотнительные резиновые планки жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания.

Обычно магнитола подключена таким образом, что работает только при включенённом зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место её подключения в контактной группе замка зажигания и подключите к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте замок зажигания, контакты в нём, контактную группу и проводку.

F18 (30 А) — питание магнитолы от аккумулятора, обогрев заднего стекла, электропривод замка багажника, центральный замок.

Обогрев заднего стекла в Нексии автоматически отключаемый. Если у вас он не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле и его контакты. Реле-таймер обогрева может быть установлено не в монтажном блоке, а под приборной панелью, чуть выше педального блока. Проверьте также саму кнопку и её контакты. Причина может быть и в проводке от кнопки до заднего стекла, она могла передавиться на днище автомобиля. Проверьте клеммы элементов обогрева задних стоек по краям стекла и отсутствие обрывов нитей на стекле. При обнаружении обрыва заклейте его специальным клеем с содержанием металла.

Если не работает центральный замок и какая-то дверь не закрывается, снимите с неё обшивку и проверьте правильность работы привода замка и исправность тяги. Если замок 5-контактный, проверьте исправность всех его контактов и проводку. Также проверьте провода в гофре на месте сгиба при открытии двери. Дело может быть и в реле центрального замка, которое расположено за электронным блоком управления (ЭБУ), с пассажирской стороны у центральной консоли.

За прикуриватель отвечает предохранитель номер 13 на 20А.

Назначение реле

Дополнительный отдел предохранителей и реле

F20 (30 А) — вентилятор климатической установки.

F21 (30 А) — противотуманные фары.

Если перестали гореть «противотуманки», проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле и его контакты.

Nexia n100

Схема

Обозначение

Nexia n150

Схема

Расшифровка
