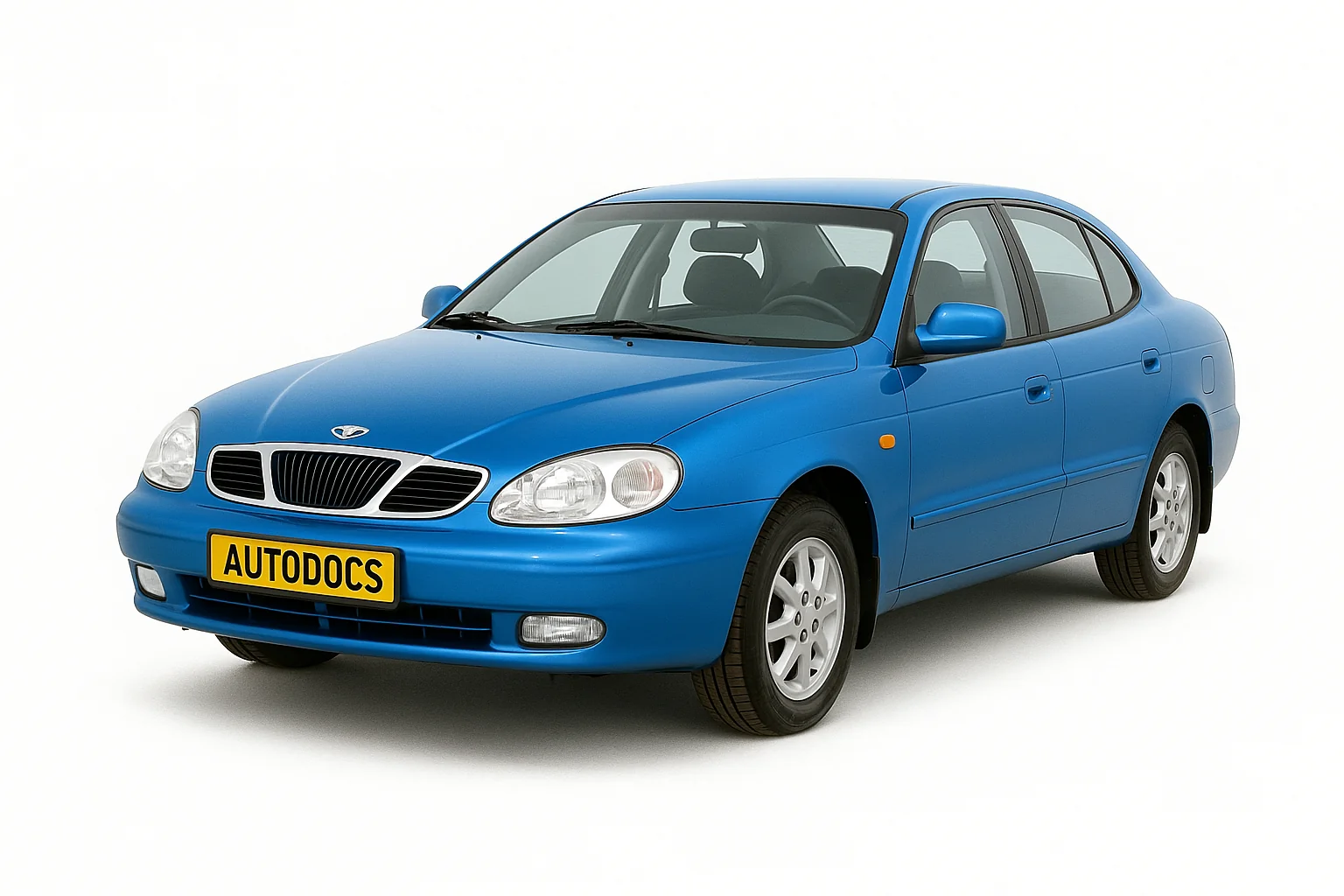

Daewoo Leganza выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Назначение предохранителей и реле в Вашей Дэу Леганза может отличаться от представленного. Сверяйте назначение со своей схемой на защитной крышке или технической документацией.
Содержание
Блок под капотом
Находится рядом с аккумуляторной батареей под защитной крышкой.
| № | A | Назначение |
|---|---|---|
| 1 | 30 | Главный предохранитель для предохранителей 1 — 5 |
| 2 | 30 | Электродвигатель нагнетателя воздуха |
| 3 | 20 | Вентилятор охлаждения, первая скорость |
| 4 | 60 | ABS, ESP |
| 5 | 30 | Замок зажигания 2 |
| 6 | 30 | Замок зажигания 1 |
| 7 | 20 | Стеклоподъемники |
| 8 | 20 | Вентилятор охлаждения, вторая скорость |
| 9 | 10 | Не используется |
| 10 | 15 | Не используется |
| 11 | 20 | Не используется |
| 12 | 15 | Аварийная сигнализация |
| 13 | 25 | Не используется |
| 14 | 30 | Не используется |
| 15 | 30 | Обогрев заднего ветрового стекла |
| 16 | 20 | DIS |
| 17 | 15 | Система впрыска |
| 18 | Резерв | |
| 19 | 15 | Топливный насос |
| 20 | 10 | Правый наружный свет (ы) |
| 21 | 10 | Левый наружный свет (ы) |
| 22 | 15 | Электронный блок управления |
| 23 | 20 | Стоп-сигналы |
| 24 | 20 | Электропривод сидений |
| 25 | 10 | Правый дальний свет |
| 26 | 10 | Правый ближний свет |
| 27 | 10 | Зеркало с подогревом |
| 28 | 15 | Центральный замок |
| 29 | 15 | Антенна |
| 30 | 10 | Левый дальний свет |
| 31 | 10 | Левый ближний свет |
| 32 | 10 | Электропривод зеркал |
| 33 | 10 | Кондиционирование воздуха |
| 34 | 25 | Фары |
| 35 | 10 | Сигнал |
| 36 | Резерв | |
| 37 | 15 | Противотуманные фары |
| R1 | Фары | |
| R2 | Топливный насос | |
| R3 | Передние противотуманные фары | |
| R4 | Вентилятор охлаждения, первая скорость | |
| R5 | Задние фонари | |
| R6 | Сигнал | |
| R7 | ||
| R8 | Кондиционирование воздуха | |
| R9 | Вентилятор охлаждения, вторая скорость | |
| R10 | Замок зажигания 2 | |
| R11 | Обогрев заднего ветрового стекла | |
| R12 | Замок зажигания 1 | |
| D | Диод — кондиционер |
Блок в салоне
Находится под панелью приборов со стороны водителя, за защитной крышкой.
На обратной стороне будет актуальное обозначение элементов.
| № | A | Описание |
|---|---|---|
| 1 | 15 | 10/Блок управления, Аудио, Часы, Датчик ключа зажигания |
| 2 | 10 | Электронное противоугонное устройство, Круиз-контроль, Диагностика |
| 3 | 15 | Предупреждение об опасности, Иммабилайзер |
| 4 | 25 | 20/Система стеклоочистителей, Система дневного света (DRL) |
| 5 | 10 | Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары |
| 6 | 10 | Кондиционирование воздуха, Обогрев заднего ветрового стекла |
| 7 | 10 | Фонарь заднего хода |
| 8 | 20 | Прикуриватель, Внутреннее освещение, Сиденья с подогревом |
| 9 | 10 | Аудио система, Часы, Переключатель блокировки коробки передач |
| 10 | 15 | Блок автоматического контроля температуры (АТС), Часы, Система безопасности |
| 11 | 10 | Внутреннее освещение, Сигналы поворота, Аварийная сигнализация |
| 12 | 10/25 | Электронное противоугонное устройство Система стеклоочистителей |
| 13 | 15 | Система безопасности, Датчик скорости |
| 14 | 10 | DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха |
| 15 | 15 | Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2 |
| 16 | 20 | 15/Люк |
| 17 | 10 | АБС, ESP |
| 18 | 10 | Панель приборов |
| 19 | Запасные | |
| 20 | Запасные |
За прикуриватель отвечает предохранитель номер 8 на 20А.
Рядом могут располагаться отдельные реле: Реле АБС, Реле электродвигателя вентилятора обогревателя.
