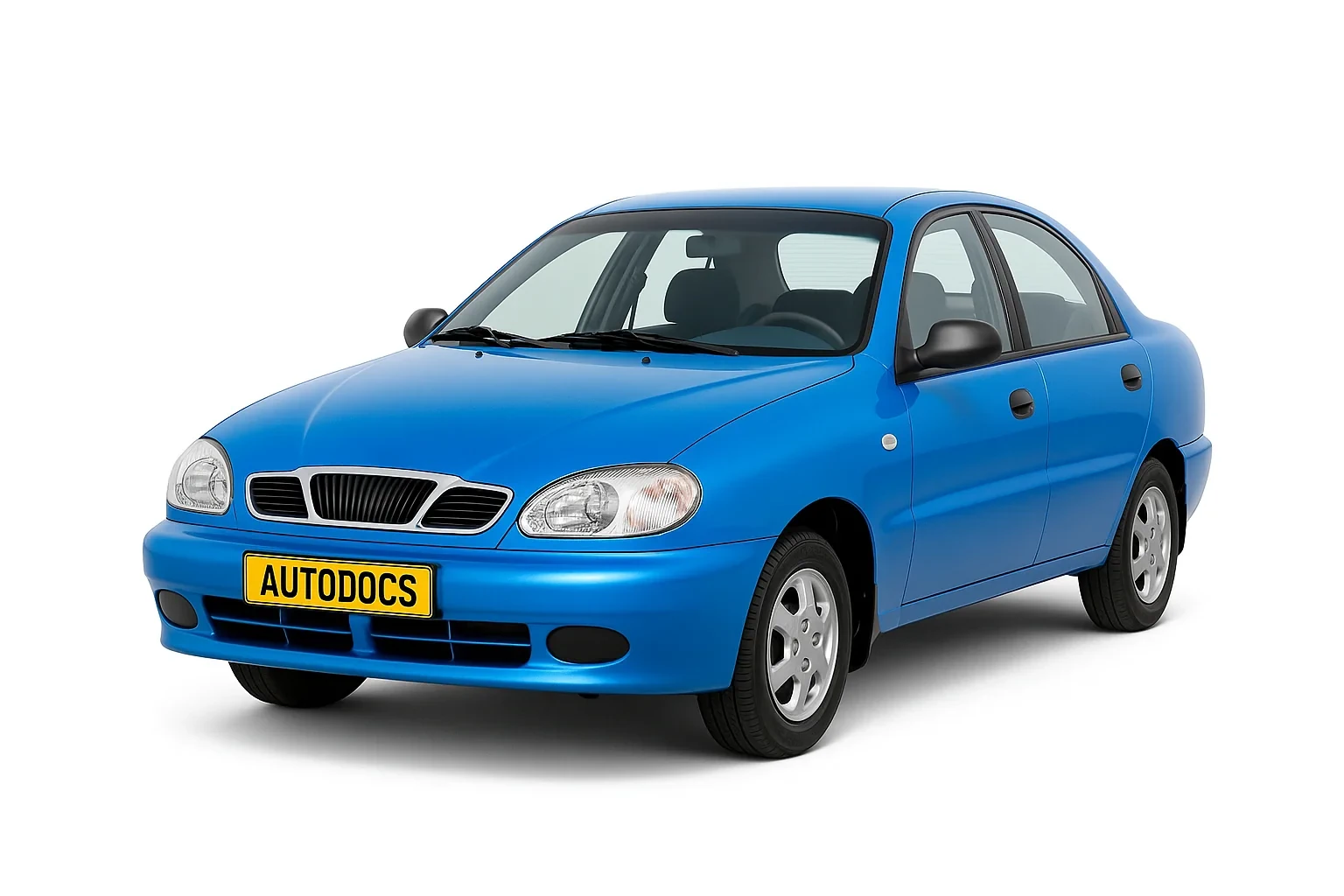

Daewoo Lanos был представлен в 1997 году. С различными модификациями и изменениями выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году и поставлялся в различные регионы мира с кузовами седан и хэтчбек. Так же известен под названием ЗАЗ Ланос, Дэу Сенс, Шевроле Ланос. В данной публикации Вы найдете описание блоков предохранителей и реле Дэу Ланос со схемами блоков, и фотографиями исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличаться и зависит от года выпуска и страны поставки Ланос.
Содержание
Блоки с предохранителями и реле под капотом
Основной блок
Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.
Схема блока
Описание
Предохранители
| EF1 | 80А Цепи предохранителей EF15 — EF20 и F1 — F7 |
| EF2 | 30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса) |
| EF3 | 30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники) |
| EF4 | 30А Электродвигатели основного и дополнительного вентиляторов |
| EF5 | 30А Электродвигатели стеклоподъемников |
| EF6 | 50А АБС |
| EF7 | 30А Элемент обогрева заднего стекла |
| EF8 | 30А Электродвигатель вентилятора отопителя (4-я скорость) |
| D9 (диод) |
Электромагнитная муфта компрессора кондиционера |
| EF10 | 20А Лампы блок-фар (дальний свет) |
| EF11 | 10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары |
| EF12 | 10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары |
| EF13 | 10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера |
| EF14 | 10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака |
| EF15 | 15А Лампы противотуманных фар шевроле ланос |
| EF16 | 15А Топливный насос |
| EF17 | 10А Звуковой сигнал |
| EF18 | 10А Электромагнитная муфта компрессора кондиционера |
| EF19 | 25А Контакт «30» реле фар |
| EF20 | 20А Контакт «30» реле габаритного света и освещения салона |
Реле
| Наименование | |
| К1 | Звуковой сигнал |
| К2 | Лампы блок-фар |
| КЗ | Электромагнитная муфта компрессора кондиционера |
| К4 | Электродвигатель дополнительного вентилятора системы охлаждения |
| К5 | Лампы противотуманных фар |
| К6 | Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона |
| К7 | Электродвигатели стеклоподъемников |
| К8 | Электродвигатель основного вентилятора системы охлаждения |
| К9 | Электродвигатель топливного насоса |
| К10 | Элемент обогрева заднего стекла |
| К11 | Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения |
Дополнительный блок
Дополнительные реле и предохранитель автомобиля с двигателем ЕВРО-3
Схема
Назначение
- реле позисторного подогрева
- реле питания ЭСУД
- резистор контроля заряда аккумуляторной батареи (установлен в салоне, под панелью приборов)
- жгут проводов системы распределенного впрыска топлива
- предохранитель позисторного подогрева.
Предохранители и реле в салоне ланос
Блок с предохранителями
Он находится на левой стойке, около двери.
На обратной стороне защитной крышки представлено точное описание расположения предохранителей для вашего автомобиля.
Схема
Расшифровка
F1 (10А) – Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны.
F2 (10А) – Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.
F3 (15А) – Аварийная сигнализация.
F4 (15А) – Центральный замок.
F5 (10А) – Цепи питания блока управления двигателем от аккумуляторной батареи.
F6 (10А) – Цепь питания аудиосистемы от аккумуляторной батареи.
F7 (15А) – Лампы сигналов торможения/ габаритного света в задних фонарях (сигналы торможения).
D8 (диод) – Выключатель сигнализатора открытой двери (дверь водителя).
F9 (10А) – Цепь питания аудиосистемы от выключателя зажигания.
F10 (15А) – Прикуриватель.
F11 (10А) – Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа
освещения вещевого ящика.
F12 (10А) – Лампа света заднего хода в правом заднем фонаре.
F13 (15А) – Подушка безопасности.
F14 (15А) – Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.
F15 (15А) – Катушка зажигания.
F16 (15А) – Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.
F17 (15А) – Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.
F18 (20А) – Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.
F19 (10А) – Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.
F20 (20А) – Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).
За прикуриватель отвечает предохранитель номер 10.
Блок с реле
В салоне находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.
Схема
Обозначение
- Противотуманный фонарь;
- Реле 4 скорости вентилятора отопителя;
- Реле прерывистого режима работы очистителя ветрового стекла;
- Аварийная сигнализация.
Дополнительная информация
В данном видео можно наглядно посмотреть на ремонт топливного насоса, путем замены предохранителя.
