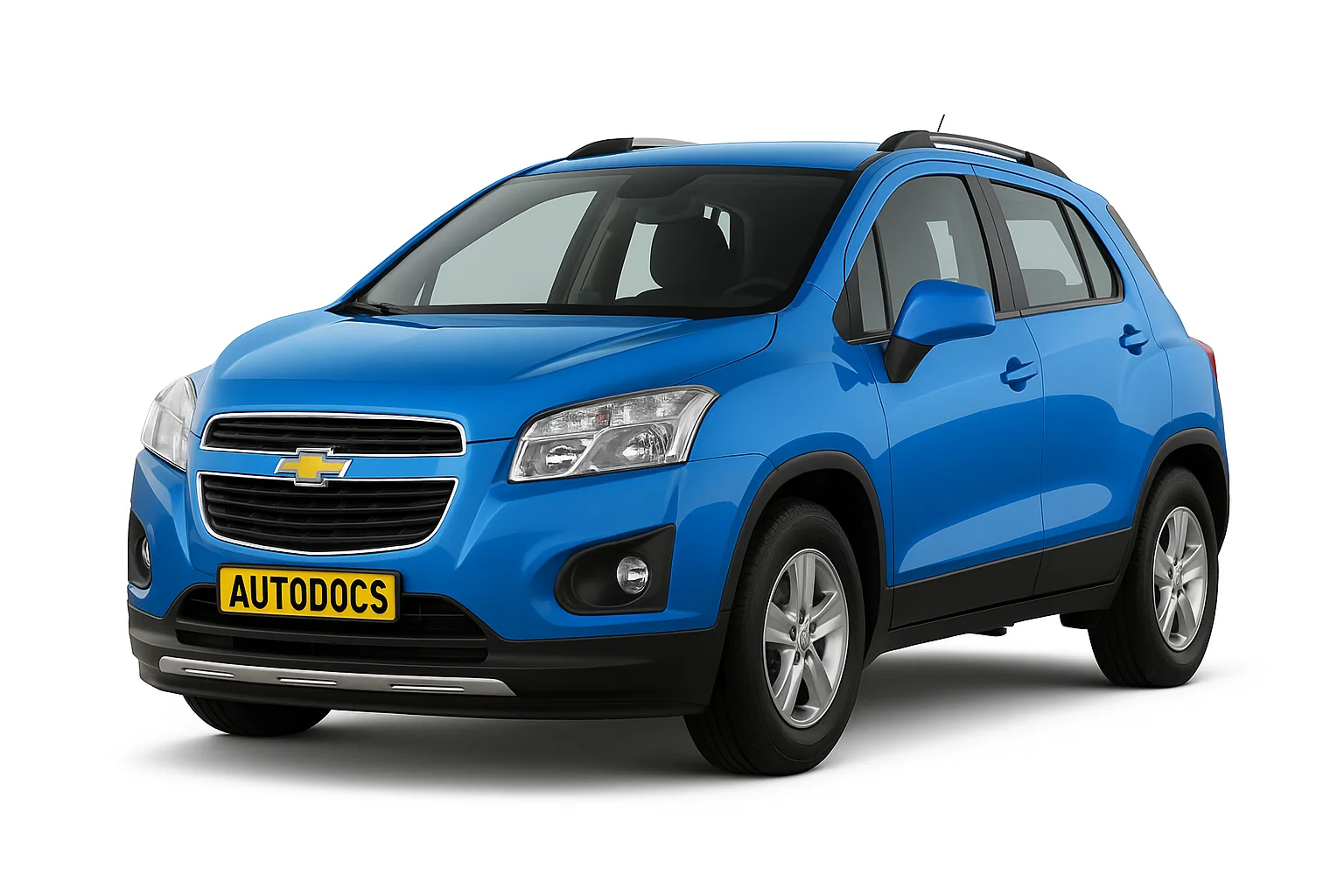

Обновленный Chevrolet Tracker, как мини-кроссовер, появился на рынке в 2013 году. Выпускается в 2014, 2015, 2016, 2017 и 2018 годах. Известен так же как Chevrolet Trax. Мы рассмотрим все блоки с предохранителями и реле шевроле трекер с описанием схем.
Содержание
Блоки с предохранителями под капотом
Главный блок с реле и предохранителями
В моторном отсеке он находится в левой части, около аккумуляторной батареи.
При осмотре блока обратите внимание на маркировочную табличку на крышке с актуальным описанием.
Схема
Описание
Реле
- Пуск коленвала
- Топливный насос
- Средние обороты вентилятора охлаждения
- Резерв
- Реле PT
- Высокие обороты вентилятора охлаждения
- Стартер
- Низкие обороты вентилятора охлаждения
Мини предохранители
| 1 | Вентиляционный люк крыши |
| 2 | OSRVM SW |
| 3 | Клапан подвода паров топлива к адсорберу |
| 4 | Не используется |
| 5 | Клапан электронного блока управления тормозами |
| 6 | “ИНТЕЛЛЕКТУАЛЬНАЯ” ТОРМОЗНАЯ СИСТЕМА |
| 7 | Не используется |
| 8 | TCM B+ |
| 9 | Не используется |
| 10 | Регулировка наклона фар лев/прав |
| 11 | Очиститель заднего стекла |
| 12 | Обдув заднего стекла |
| 13 | Не используется |
| 14 | Обогрев OSRVM |
| 15 | FSCM B+ |
| 16 | Модуль обогрева сидений |
| 17 | TCM R/C |
| 18 | ECM R/C |
| 19 | Топливный насос |
| 20 | Не используется |
| 21 | Бензин: РЕЛЕ ВЕНТИЛЯТОРА (AUX BEC), Дизельное : Вентилятор 3 реле 85 |
| 22 | Не используется |
| 23 | Бензин: Катушка зажигания/инжектора Дизель: ECM PT IGN-2 |
| 24 | Насос омывателя |
| 25 | Не используется |
| 26 | Бензин: Электромагнитный клапан продувки угольного фильтра / Водяной электромагнитный клапан / Электромагнитный регулятор давления турбонаддува / Электромагнитный перепускной клапан |
| турбонаддува / Датчик O2 на входе/выходе / Электромагнитный клапан IMTV Дизельное : Электромагнит регулировки завихрения, электромагнит струйного охлаждения поршней, электромагнит регулировки моторного масла | |
| 27 | Не используется |
| 28 | Бензин: Не используется Дизель: ECM PT IGN-3 |
| 29 | Бензин: ECM PT IGN-1 /IGN-2 Дизель: ECM PT IGN-1 |
| 30 | Бензин: датчик MAF Дизель: датчик O2, сажевый датчик выхлопных газов |
| 31 | Дальний свет левый |
| 32 | Дальний свет правый |
| 33 | ECM B+ |
| 34 | Звуковой сигнал |
| 35 | Муфта кондиционера |
| 36 | Передняя противотуманная фара |
Стандартные предохранители
| 1 | Насос электронного блока управления тормозами |
| 2 | Передний стекло очиститель |
| 3 | Нагнетательный вентилятор |
| 4 | IEC R/C |
| 5 | Не используется |
| 6 | Бензин: Не используется Дизельное: Топливный обогреватель |
| 7 | Не используется |
| 8 | Низкие/ средние обороты вентилятора охлаждения |
| 9 | высокие обороты вентилятора охлаждения |
| 10 | Бензин: EVP Дизельное: Свеча накаливания |
| 11 | Электромагнитный клапан стартера |
Дополнительный блок в Chevrolet Tracker (Trax)
Схема
Назначение
- 01 Реле вакуумного электрического насоса
- 02 Приводное реле 1 вентилятора охлаждения
- 03 Приводное реле 2 вентилятора охлаждения
Блок с предохранителями в салоне автомобиля
Внутренний блок предохранителей расположен под приборной панелью на стороне водителя, за перчаточным ящиком. Чтобы добраться до предохранителей, снимите отсек для хранения. Для снятия отсека для хранения откройте его и просто потяните на себя.
Схема блока
Расшифровка
| RLY01 | РЕЛЕ АКБ/RAP |
| RLY 02 | Реле L/Gate |
| RLY 03 | Запасное реле |
| RLY 04 | Реле нагнетательного вентилятора |
| RLY 05 | Реле режима связи |
| F1 | Блок управления кузовным оборудованием 1 |
| F2 | Блок управления кузовным оборудованием 2 |
| F3 | Блок управления кузовным оборудованием 3 |
| F4 | Блок управления кузовным оборудованием 4 |
| F5 | Блок управления кузовным оборудованием 5 |
| F6 | Блок управления кузовным оборудованием 6 |
| F7 | BCM 7 |
| F8 | Блок управления кузовным оборудованием 8 |
| F9 | DLIS |
| F10 | SDM B+ |
| F11 | DLC |
| F12 | HVAC СРД |
| F13 | Реле L/Gate |
| F14 | UPA СРД |
| F15 | Не используется |
| F16 | Резерв |
| F17 | PWR WNDWSW DR |
| F18 | Датчик дождя |
| F19 | BCM RVC |
| F20 | SWC BKLT |
| F21 | AC APO |
| F22 | Прикуриватель /DC APO |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Диспл AOS |
| F27 | IPC/CMPS СРД |
| F28 | Перекл. фар/Преобр DC/ Переключатель сцепления |
| F29 | Резерв |
| F30 | Резерв |
| F31 | IPC B+ |
| F32 | Гнездо RDO/Сигнализация/AUX |
| F33 | Не используется |
| F34 | Onstar UHP/DAB |
| SBSB01 | PTC 1 |
| SB02 | PTC 2 |
| SB03 | PWR WNDW MTR ПЕРЕД |
| SB04 | Датчик стеклоподъемника задний |
| SB05 | Реле режима связи |
| SB06 | Резерв |
| SB07 | PWR WNDW ПЕРЕД |
| SB08 | Электро стекло подъемник задний |
За прикуриватель отвечает предохранитель номер 22.
Блок предохранителей и реле в багажнике
В багажном отделении он находится в левой части автомобиля.
Схема
Расшифровка
Реле
- RLY01 – Реле Ход/Запуск;
- RLY02 – Ходовое реле.
Предохранители
| F1 | PWR LUM SW DR |
| F2 | PWR LUM SW PASS |
| F3 | Усилитель |
| F4 | Розетка прицепа |
| F5 | AWD СРД |
| F6 | AOS MDL |
| F7 | Резерв |
| F8 | Ст. сигн. прицепа |
| F9 | Резерв |
| F10 | Резерв/SBZA B+ |
| F11 | TRLR MDL |
| F12 | НАВ. Док |
| F13 | Резерв |
| F14 | Розетка прицепа |
| F15 | EVP SW |
| F16 | Топливный обогреватель |
| F17 | ISRVM/RVC |
| F18 | Резерв |
Реле в увеличенным интервалом
| SB01 | Электропривод сиденья / Память СРД |
| SB02 | Резерв |
| SB03 | TRLR MDL |
| SB04 | ACDCINV |
| SB05 | АКБ+ |
| SB06 | Резерв |
| SB07 | Резерв |
| SB08 | Резерв |
| SB09 | Резерв |
Инструкция по эксплуатации
Больше информации про обслуживание и ремонт шевроле трекер можете почитать в инструкции по эксплуатации: “скачать”
