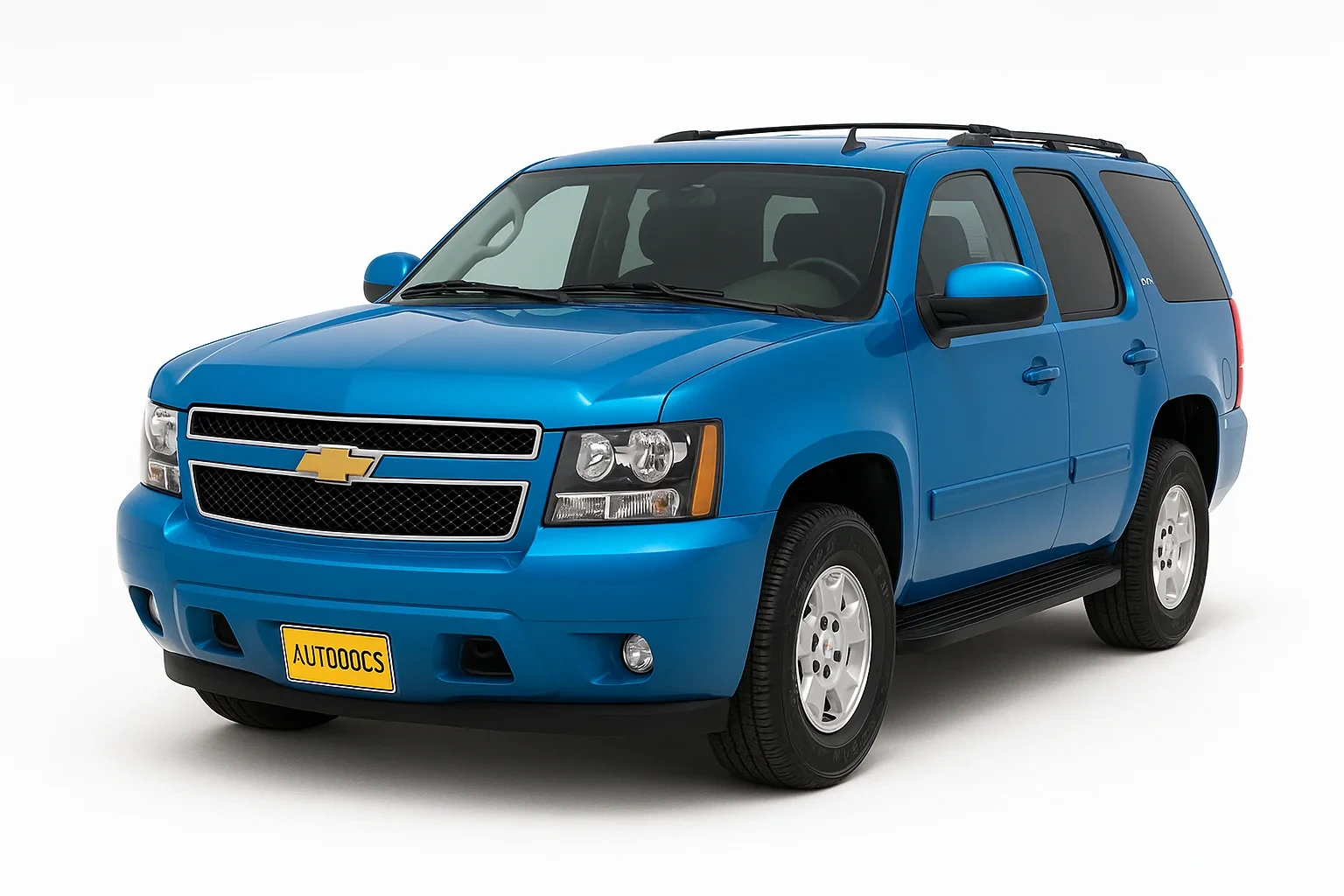

Chevrolet Tahoe – внедорожник компании General Motors, известен также как Suburban, Pickups, GMC Pickups, Jimmy, Yukon. Первое поколение (годы выпуска 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999) поставлялось в основном в Мексику и США, поэтому мы их рассматривать не будем. 2 поколение продавалось в 2000, 2001, 2002, 2003, 2004 и 2005 годах. После полного рестайлинга третье поколение выпускалось 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. А с 2014 года обновленный тахо начал выпускаться в 4 м поколении. В данном материале представлены схемы блоков предохранителей Chevrolet Tahoe с описанием.
Содержание
В зависимости от года выпуска возможно разное расположение предохранителей и реле в блоках либо изменения в схемах. Мы представим основные наиболее популярные варианты. Актуальное описание для вашего автомобиля должно быть указано на обратной стороне защитной крышки.
Реклама
Блок с предохранителями и реле под капотом
В моторном отсеке данный блок находится со стороны водителя. Для доступа к блоку предохранителей/реле снимите крышку.
Фото блока предохранителей на Tahoe 840
Ваш автомобиль может быть не оборудован всеми указанными предохранителями, реле либо электроприборами.
| № | Общее описание элементов |
|---|---|
| VSES /ECAS | Компрессор системы автоматического регулирования положения кузова |
| IGNA | Зажигание |
| IGNB | |
| LBEC 1 | Левый электрический центр шинной архитектуры; модули левых дверей; контроллер систем кузова; модуль аварийного светового сигнала |
| TRI PARK | Стояночные фонари прицепа |
| RR PARK | Правые задние стояночные фонари и боковые контурные фонари |
| LR PARK | Левые задние стояночные фонари и боковые контурные фонари |
| PARK LP | Реле стояночных фонарей |
| STRTR | Реле стартера |
| INT PARK | Фонари внутреннего освещения салона |
| STOP LP | Стоп-сигналы |
| ТВС ВАТТ | Питание контроллера систем кузова от аккумуляторной батареи |
| SEOB2 | Дополнительные фары для движения по бездорожью |
| 4WS | Не используется |
| AUX PWR | Розетка для подключения дополнительного электро оборудования (в центральной консоли) |
| PCM 1 | Модуль управления силовым агрегатом |
| ETC/ ECM | Электронный модуль управления дроссельной заслонкой; электронный модуль тормозной системы |
| IGN E | Панель приборов; реле системы кондиционирования воздуха; указатели поворота/ аварийный световой сигнал; реле стартера |
| RTD | Электронная система управления подвеской; система автоматического регулирования положения кузова; система нейтрализации отработавших газов |
| TRLB/ U | Фонари заднего хода прицепа |
| F/ PMP | Электродвигатель топливного насоса (реле) |
| B/U LP | Фонари заднего хода; система блокировки переключения автоматической коробки передач |
| RR DEFOG | Электрообогреватель заднего стекла |
| HDLP -HI | Реле дальнего света фар |
| PRIME | Не используется |
| AIR BAG | Надувные подушки безопасности |
| FRT PARK | Передние стояночные фонари и боковые контурные фонари |
| DRL | Дневные ходовые огни (реле) (дополнительное оборудование) |
| SEO IGN | Реле обогревателя заднего стекла |
| ТВС IGN1 | Контроллер систем кузова автомобиля – зажигание |
| HI HDLP LT | Дальний свет (левая фара) |
| LH НЮ | Не используется |
| DRL | Дневные ходовые огни (дополнительное оборудование) |
| RVC | Система регулирования напряжения |
| IPC/ DIC | Приборная панель; информационный центр водителя |
| HVAC /ECAS | Система климат-контроля |
| CIG LTR | Прикуриватель |
| HI HDLP RT | Дальний свет (правая фара) |
| HDLP LOW | Дальний свет (правая фара) |
| А/С СОМР | Реле компрессора кондиционера |
| А/С СОМР | Компрессор системы кондиционирования воздуха |
| ТСМВ | Модуль управления трансмиссией |
| RRWPR | Очиститель/ омыватель заднего стекла |
| RADIO | Аудиосистема |
| SE0B1 | Средний электрический центр шинной архитектуры; электро обогрев задних сидений; универсальный передатчик (дополнительное оборудование) |
| LO HDLP U | Ближний свет (левая фара) |
| BTSI | Система блокировки переключения автоматической коробки передач |
| CRNK | Система стартера |
| LO HDLP RT | Ближний свет (правая фара) |
| FOG LP | Реле противотуманных фар |
| FOG LP | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/ SWASH | Реле насоса омывателя ветрового и заднего стекла |
| W/ SWASH | Насос омывателя ветрового и заднего стекла |
| INFO | Информационно – развлекательная система для задних пассажиров |
| RADIO AMP | Усилитель аудиосистемы |
| RH HID | Не используется |
| HORN | Звуковой сигнал |
| EAP | Цепь электрической регулировки педалей акселератора и тормоза |
| TREC | Не используется |
| SBA | Система помощи при экстренном торможении |
| ЕСМ-В | Насос двигателя, PCM/VCM |
| RR DEFOG | Обогреватель заднего стекла |
| IGN-E | Катушка вспомогательного вентилятора, реле компрессора кондиционера модуль горячего топлива |
| FUEL SOL | Топливный соленоид (для дизеля) |
| GLOW PLUG | Подогрев свечей (для дизеля) |
| HORN | Сирена, лампы под капотом |
| AUXFAN | Вспомогательный вентилятор |
| ЕСМ-1 | Инжектора, PCM/VCM |
| А/С-1 | Воздушный кондиционер |
| ENG-1 | Переключатель зажигания, EGR, впрыск, соленоид регулировки холостых оборотов |
| LIGHTING | фары, переключатель подсветки панели, противотуманные фары, предохранители |
| ВАТТ | Аккумулятор, шина блока предохранителей |
| IGN-1 | Переключатель зажигания |
| IGN-2 | Переключатель зажигания |
| BLOWER | Реле вентиляторов |
| STOP/HAZ | Стоп сигнал |
Реклама
Если вы обладатель последнего покалывания, скачивайте инструкцию по эксплуатации в конце статьи, там вы найдете все ответы на свои вопросы. Схема предохранителей для вашего автомобиля находятся там в разделе 10-40.
Блок с предохранителями в салоне Chevrolet Tahoe
Он находится в торцевой части приборной панели со стороны водителя. Для получения доступа к блоку предохранителей снимите крышку.
| № | Назначение |
|---|---|
| 1 | Стоп/тсс переключатель, зуммер, CHMSL (задняя верхняя лампа стоп), стоп-лампы |
| 2 | Раздаточная коробка |
| 3 | Обслуживающие лампы, грузовые лампы, бардачок, лампы освещения салона, лампы для чтения, косметическое зеркальце, управляемые зеркала |
| 4 | Комбинированная панель приборов, реле DRL, переключатель ламп, дистанционное управление, нижний охлаждающий модуль, освещенный вход |
| 5 | Задние органы управления обогревом и кондиционером |
| 6 | Управление Круиз-контролем |
| 7 | Вспомогательная розетка |
| 8 | Система воздушной подушки |
| 9 | Подсветка номера автомобиля, парковочные, задние, маркерные, габаритные, противотуманные, открытия дверей, крыльевые лампы, фары |
| 10 | Система воздушной подушки |
| 11 | Дворники, насос омывателя |
| 12 | Кондиционер, вентилятор, реле вентилятора |
| 13 | Электропривод задних стекол, прикуриватель, реле дверного замка, электропривод поясницы сиденья |
| 14 | Индикатор 4WD, панель приборов, органы контроля обогревателем и кондиционером передние и задние, подсветка радио |
| 15 | Реле DRL, реле противотуманных фар |
| 16 | Передние и задние лампы поворота, лампы заднего хода |
| 17 | Радио (от зажигания) |
| 18 | 4WAL/VCM, ABS, регулятор поддержания скорости |
| 19 | Радио (от аккумулятора) |
| 20 | Автоматическая коробка передач, спидометр, измерительные приборы, предупреждающие лампы |
| 21 | Гидроусилитель руля |
| 22 | Не использован |
| 23 | Задний дворник, насос заднего омывателя |
| 24 | Передняя ось, 4WD индикатор, TRZ peлe |
| A | Замок двери, 6 позиционное кресло с электроприводом, модуль дистанционного управления центральным замком |
| B | Электростеклоподъемники |
Реклама
| № | Назначение |
|---|---|
| RRWPR | Переключатель очистителя заднего стекла |
| SEOACCY | Питание специального дополнительного оборудования |
| WSWPR | Очистители ветрового стекла |
| ТВС ACCY | Контроллер систем кузова автомобиля дополнительное электро оборудование |
| IGN3 | Зажигание; система электро обогрева сидений |
| 4WD | Система полного привода; дополнительная аккумуляторная батарея |
| HTR/ AC | Система климат – контроля |
| LCK | Реле центрального замка дверей (функция запирания) |
| HVAC1 | Внутреннее зеркало заднего вида; система климат-контроля |
| LTDR | Разъем электропроводки двери водителя |
| CRUISE | Круиз-контроль |
| UNLCK | Реле центрального замка дверей (функция отпирания) |
| RRFOG LP | Задние противотуманные фонари |
| BRAKE | Электронный модуль управления анти блокировочной тормозной системой |
| DRIVER UNLCK | Реле центрального замка дверей отпирания двери водителя |
| IGNO | Модуль управления силовым агрегатом; модуль управления трансмиссией |
| ТВС IGN 0 | Контроллер систем кузова автомобиля |
| VEH CHMSL | Центральный высоко расположенный стоп-сигнал автомобиля и прицепа |
| LTTRLRST/ TRN | Левый указатель поворота/ стоп-сигнал прицепа |
| LTTRN | Левые указатели поворота и левые боковые габаритные фонари |
| VEH STOP | Стоп-сигналы автомобиля; модуль тормозной системы; электронный модуль управления дроссельной заслонкой |
| RT TR LR ST/ TRN | Правый указатель поворота/ стоп-сигнал прицепа |
| RTTRN | Правые указатели поворота и правые боковые габаритные фонари |
| BODY | Разъем жгута электропроводки |
| DDM | Модуль двери водителя |
| AUX PWR 2, M/GATE | Дополнительные электрические розетки в багажном отделении |
| LCKS | Система центрального запирания дверей |
| ECC, TPM | Система климат – контроля в задней части автомобиля; дверь багажного отделения; монитор давления воздуха в шинах |
| ТВС 2C | Контроллер систем кузова автомобиля |
| HAZRD | Модуль аварийного светового сигнала |
| CB LT DRS | Автомат защиты цепи левого электрического стеклоподъемника |
| ТВС 2B | Контроллер систем кузова автомобиля |
| TBC2A | Контроллер систем кузова автомобиля |
Реклама
Подробное описание 4 варианта, находится в инструкции по эксплуатации.
Видео пример расположения данного блока в салоне
Инструкция по обслуживанию Chevrolet Tahoe
Больше информации про ремонт и уход автомобиля можете получить в инструкции по эксплуатации Chevrolet Tahoe: “скачать” . Для автомобилей с 2015 года скачивайте тут.
