Actualizatul Chevrolet Tracker, ca mini-crossover, a apărut pe piață în 2013. Este produs în 2014, 2015, 2016, 2017 și 2018. Cunoscut și ca Chevrolet Trax. Vom analiza toate blocurile cu siguranțe și relee pentru Chevrolet Tracker cu descrierea schemelor.
Cuprins
Blocuri cu siguranțe sub capotă
Blocul principal cu relee și siguranțe
În compartimentul motor se află în partea stângă, lângă bateria acumulatorului.
Publicitate

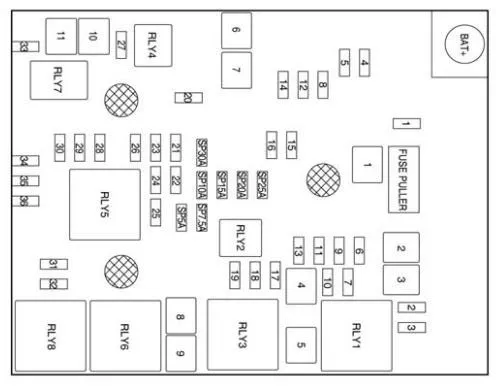

La inspectarea blocului, acordați atenție plăcuței de marcaj de pe capac cu descrierea actuală.
| Nr. | Descriere |
|---|---|
| Siguranțe mini | |
| 1 | Trapă de ventilație a plafonului |
| 2 | OSRVM SW |
| 3 | Supapă de admisie a vaporilor de combustibil la adsorbant |
| 4 | Neutilizat |
| 5 | Supapa modulului electronic de control al frânelor |
| 6 | SISTEM DE FRÂNARE „INTELIGENT” |
| 7 | Neutilizat |
| 8 | TCM B+ |
| 9 | Neutilizat |
| 10 | Reglarea înclinării farurilor stânga/dreapta |
| 11 | Ștergător lunetă |
| 12 | Încălzire lunetă |
| 13 | Neutilizat |
| 14 | Încălzire OSRVM |
| 15 | FSCM B+ |
| 16 | Modul de încălzire a scaunelor |
| 17 | TCM R/C |
| 18 | ECM R/C |
| 19 | Pompa de combustibil |
| 20 | Neutilizat |
| 21 | Benzină: RELEU VENTILATOR (AUX BEC), Diesel: Ventilator 3 releu 85 |
| 22 | Neutilizat |
| 23 | Benzină: Bobină de aprindere/injector Diesel: ECM PT IGN-2 |
| 24 | Pompa lavatorului |
| 25 | Neutilizat |
| 26 | Benzină: Electrovana de purjare a filtrului de cărbune / Electrovana de apă / Regulatorul electromagnetic de presiune al turbocompresorului / Electrovana de bypass a |
| turbocompresorului / Senzor O2 intrare/ieșire / Electrovana IMTV Diesel: Electromagnet de reglare a vârtejului, electromagnet de răcire cu jet a pistoanelor, electromagnet de reglare a uleiului motor | |
| 27 | Neutilizat |
| 28 | Benzină: Neutilizat Diesel: ECM PT IGN-3 |
| 29 | Benzină: ECM PT IGN-1 /IGN-2 Diesel: ECM PT IGN-1 |
| 30 | Benzină: senzor MAF Diesel: senzor O2, senzor de funingine a gazelor de eșapament |
| 31 | Lumină de drum lung stânga |
| 32 | Lumină de drum lung dreapta |
| 33 | ECM B+ |
| 34 | Claxon |
| 35 | Ambreiajul compresorului de aer condiționat |
| 36 | Far de ceață față |
| Siguranțe standard | |
| 1 | Pompa modulului electronic de control al frânelor |
| 2 | Ștergător parbriz față |
| 3 | Ventilator de refulare |
| 4 | IEC R/C |
| 5 | Neutilizat |
| 6 | Benzină: Neutilizat Diesel: Încălzitor de combustibil |
| 7 | Neutilizat |
| 8 | Turații joase/mijlocii ale ventilatorului de răcire |
| 9 | Turații înalte ale ventilatorului de răcire |
| 10 | Benzină: EVP Diesel: Bujie incandescentă |
| 11 | Electrovana demarorului |
| Relee | |
| 1 | Pornire arbore cotit |
| 2 | Pompa de combustibil |
| 3 | Turații mijlocii ale ventilatorului de răcire |
| 4 | Rezervă |
| 5 | Releu PT |
| 6 | Turații înalte ale ventilatorului de răcire |
| 7 | Demaror |
| 8 | Turații joase ale ventilatorului de răcire |

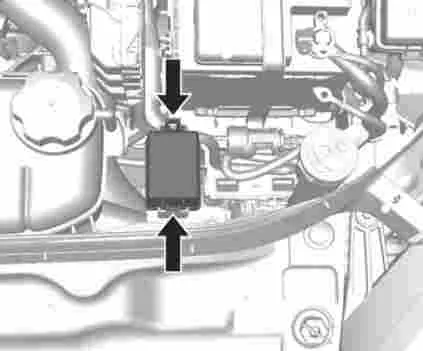

Blocul suplimentar în Chevrolet Tracker (Trax)
Publicitate
| Nr. | Destinație |
|---|---|
| 01 | Releu pompă electrică de vid |
| 02 | Releu de acționare 1 ventilator de răcire |
| 03 | Releu de acționare 2 ventilator de răcire |
Blocul cu siguranțe din habitaclu

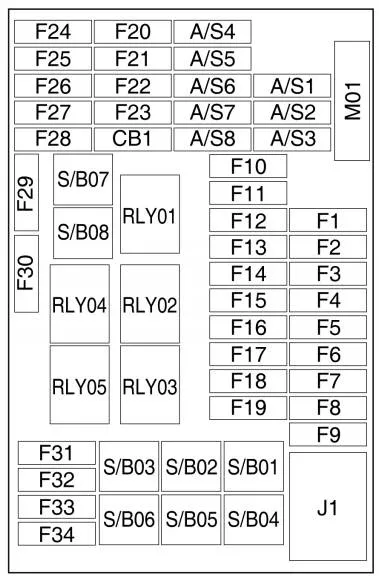

Blocul interior de siguranțe este amplasat sub bord, pe partea șoferului, în spatele torpedoului. Pentru a ajunge la siguranțe, scoateți compartimentul de depozitare. Pentru a scoate compartimentul de depozitare, deschideți-l și trageți-l simplu spre dvs.
Publicitate
| Nr. | Descifrare |
|---|---|
| RLY01 | RELEU BATERIE/RAP |
| RLY 02 | Releu L/Gate |
| RLY 03 | Releu de rezervă |
| RLY 04 | Releu ventilator de refulare |
| RLY 05 | Releu mod comunicare |
| F1 | Modul de control al caroseriei 1 |
| F2 | Modul de control al caroseriei 2 |
| F3 | Modul de control al caroseriei 3 |
| F4 | Modul de control al caroseriei 4 |
| F5 | Modul de control al caroseriei 5 |
| F6 | Modul de control al caroseriei 6 |
| F7 | BCM 7 |
| F8 | Modul de control al caroseriei 8 |
| F9 | DLIS |
| F10 | SDM B+ |
| F11 | DLC |
| F12 | HVAC SRD |
| F13 | Releu L/Gate |
| F14 | UPA SRD |
| F15 | Neutilizat |
| F16 | Rezervă |
| F17 | PWR WNDWSW DR |
| F18 | Senzor de ploaie |
| F19 | BCM RVC |
| F20 | SWC BKLT |
| F21 | AC APO |
| F22 | Brichetă /DC APO |
| F23 | Rezervă |
| F24 | Rezervă |
| F25 | Rezervă |
| F26 | Display AOS |
| F27 | IPC/CMPS SRD |
| F28 | Comutator faruri/Convertor DC/Comutator ambreiaj |
| F29 | Rezervă |
| F30 | Rezervă |
| F31 | IPC B+ |
| F32 | Priza RDO/Alarmă/AUX |
| F33 | Neutilizat |
| F34 | Onstar UHP/DAB |
| SB01 | PTC 1 |
| SB02 | PTC 2 |
| SB03 | PWR WNDW MTR FAȚĂ |
| SB04 | Senzor geam electric spate |
| SB05 | Releu mod comunicare |
| SB06 | Rezervă |
| SB07 | PWR WNDW FAȚĂ |
| SB08 | Geam electric spate |
Publicitate
Pentru brichetă răspunde siguranța numărul 22.
Blocul de siguranțe și relee din portbagaj

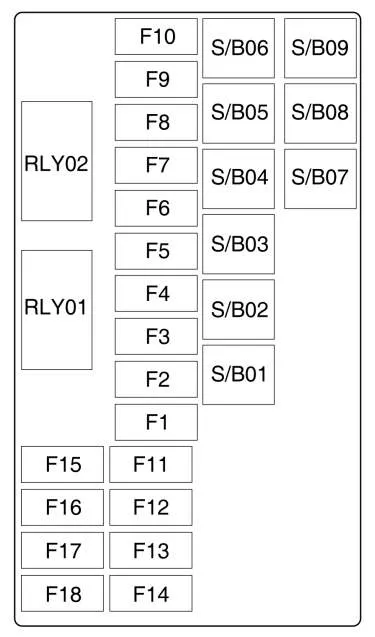

În compartimentul portbagaj se află în partea stângă a vehiculului.
| Nr. | Descifrare |
|---|---|
| F1 | PWR LUM SW DR |
| F2 | PWR LUM SW PASS |
| F3 | Amplificator |
| F4 | Priza remorcă |
| F5 | AWD SRD |
| F6 | AOS MDL |
| F7 | Rezervă |
| F8 | Semnal stop remorcă |
| F9 | Rezervă |
| F10 | Rezervă/SBZA B+ |
| F11 | TRLR MDL |
| F12 | NAV. Doc |
| F13 | Rezervă |
| F14 | Priza remorcă |
| F15 | EVP SW |
| F16 | Încălzitor de combustibil |
| F17 | ISRVM/RVC |
| F18 | Rezervă |
| Relee | |
| RLY01 | Releu Marș/Pornire; |
| RLY02 | Releu de marș. |
| Relee cu interval mărit | |
| SB01 | Acționare electrică scaun / Memorie SRD |
| SB02 | Rezervă |
| SB03 | TRLR MDL |
| SB04 | ACDCINV |
| SB05 | BATERIE+ |
| SB06 | Rezervă |
| SB07 | Rezervă |
| SB08 | Rezervă |
| SB09 | Rezervă |
