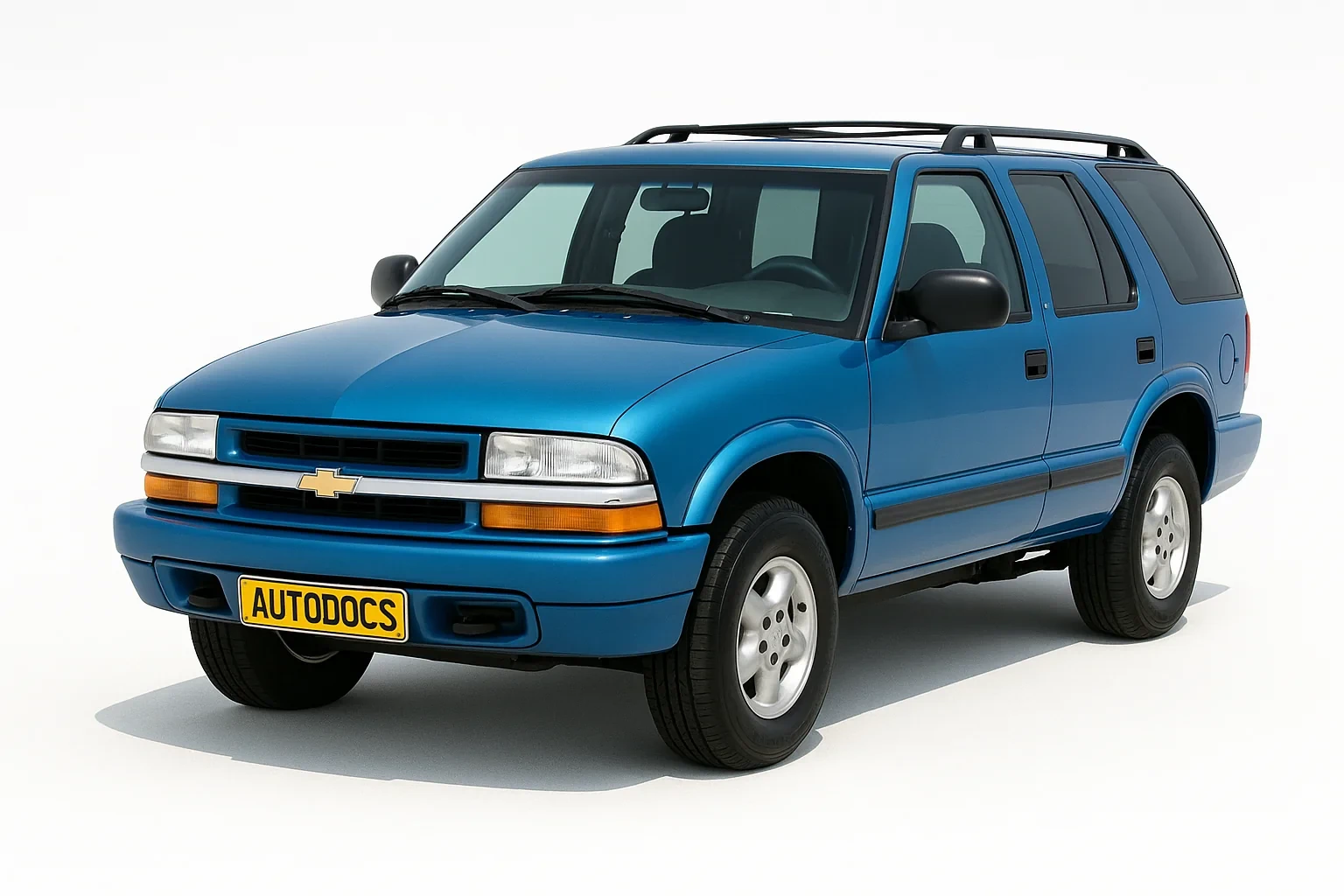

Chevrolet Blazer – среднеразмерный пятидверный внедорожник. Выпускался в 1996, 1997, 1998, 1999, 2000 и 2001 годах. После этого ему на смену пришел обновленный Chevrolet Trail Blazer. Многое называют данный переход рестайлингом. Он официально продавалась в России в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году. На этом производство первого поколения было прекращено. В данной публикации мы покажем расположение блоков предохранителей и реле Шевроле Блейзер первого поколения с описанием схем и фото примерами блоков.
В связи с тем, что Шевроле Блейзер поставлялся по всему миру, нету одного общего описания предохранителей и реле. Исполнение блоков и назначение элементов зависит от года выпуска и уровня комплектации. Сверяйте назначение со своим, оно будет нанесено на защитную крышку.
Блок в салоне
Исполнение 1
Блок находится в торцевой части приборной панели со стороны водителя. Для получения доступа снимите крышку.
Фото – схема
Схема вариант 1
Схема вариант 2
Схема вариант 3
Назначение
| RRWPR | Переключатель очистителя заднего стекла |
| SEOACCY | Питание специального дополнительного оборудования |
| WSWPR | Очистители ветрового стекла |
| ТВС ACCY | Контроллер систем кузова автомобиля дополнительное электро оборудование |
| IGN3 | Зажигание; система электро обогрева сидений |
| 4WD | Система полного привода; дополнительная аккумуляторная батарея |
| HTR/AC | Система климат-контроля |
| LCK | Реле центрального замка дверей (функция запирания) |
| HVAC1 | Внутреннее зеркало заднего вида; система климат-контроля |
| LTDR | Разъем электропроводки двери водителя |
| CRUISE | Круиз-контроль |
| UNLCK | Реле центрального замка дверей (функция отпирания) |
| RRFOG LP | Задние противотуманные фонари |
| BRAKE | Электронный модуль управления анти – блокировочной тормозной системой |
| DRIVER UNLCK | Реле центрального замка дверей отпирания двери водителя |
| IGNO | Модуль управления силовым агрегатом; модуль управления трансмиссией |
| ТВС IGN 0 | Контроллер систем кузова автомобиля |
| VEH CHMSL | Центральный высоко расположенный стоп-сигнал автомобиля и прицепа |
| LTTRLRST /TRN | Левый указатель поворота/ стоп-сигнал прицепа |
| LTTRN | Левые указатели поворота и левые боковые габаритные фонари |
| VEH STOP | Стоп-сигналы автомобиля; модуль тормозной системы; электронный модуль управления дроссельной заслонкой |
| RT TR LR ST/TRN | Правый указатель поворота/ стоп-сигнал прицепа |
| RTTRN | Правые указатели поворота и правые боковые габаритные фонари |
| BODY | Разъем жгута электропроводки |
| DDM | Модуль двери водителя |
| AUX PWR 2, M/GATE | Дополнительные электрические розетки в багажном отделении |
| LCKS | Система центрального запирания дверей |
| ECC, TPM | Система климат-контроля в задней части автомобиля; дверь багажного отделения; монитор давления воздуха в шинах |
| ТВС 2C | Контроллер систем кузова автомобиля |
| HAZRD | Модуль аварийного светового сигнала |
| CB LT DRS | Автомат защиты цепи левого электрического стекло подъемника |
| ТВС 2B | Контроллер систем кузова автомобиля |
| TBC2A | Контроллер систем кузова автомобиля |
Прикуриватель обозначается как CIGAR LTR.
Исполнение 2
Если Вы не нашли блок в панели приборов, тогда он будет находится под подушкой заднего сиденья.
Схема
Расшифровка
| 3 | Дверь багажного отделения, модуль 2 |
| 4 | Контроллер 3 систем кузова автомобиля |
| 5 | Не используется |
| 6 | Не используется |
| 7 | Контроллер 2 систем кузова автомобиля |
| 8 | Электрический привод регулировки сидений |
| 9 | Стеклоочиститель двери багажного отделения |
| 10 | Модуль двери водителя |
| 11 | Усилитель аудиосистемы |
| 12 | Модуль двери переднего пассажира |
| 13 | Система климат – контроля в задней части салона |
| 14 | Задний левый габаритный фонарь |
| 15 | Не используется |
| 16 | Центральный высоко расположенный стоп – сигнал автомобиля |
| 17 | Задний правый габаритный фонарь |
| 18 | Замки дверей |
| 19 | Модуль двери багажного отделения/ модуль сиденья водителя |
| 20 | Не используется |
| 21 | Запирание дверей |
| 22 | |
| 23 | Не используется |
| 24 | Отпирание дверей |
| 25 | Не используется |
| 26 | Не используется |
| 27 | Не используется |
| 28 | Вентиляционный люк |
| 29 | Не используется |
| 30 | Стояночные фонари |
| 31 | Контроллер систем кузова автомобиля дополнительное электрооборудование |
| 32 | Контроллер 5 систем кузова автомобиля |
| 33 | Очистители ветрового стекла |
| 34 | Стоп – сигнал автомобиля |
| 35 | Модуль управления трансмиссией |
| 36 | Отопление, вентиляция и кондиционирование воздуха “В” |
| 37 | Передние габаритные фонари |
| 38 | Левый указатель поворота |
| 39 | Отопление, вентиляция и кондиционирование воздуха “1” |
| 40 | Контроллер 4 систем кузова автомобиля |
Блок под капотом
В моторном отсеке данный блок находится со стороны водителя. Для доступа к блоку снимите крышку.
Исполнение 1
Фото – пример
Схема вариант 1
Схема вариант 2
Схема вариант 3
Ваш автомобиль может быть не оборудован всеми указанными предохранителями, реле либо электроприборами.
Общее описание элементов
| VSES /ECAS | Компрессор системы автоматического регулирования положения кузова |
| IGNA | Зажигание |
| IGNB | |
| LBEC 1 | Левый электрический центр шинной архитектуры; модули левых дверей; контроллер систем кузова; модуль аварийного светового сигнала |
| TRI PARK | Стояночные фонари прицепа |
| RR PARK | Правые задние стояночные фонари и боковые контурные фонари |
| LR PARK | Левые задние стояночные фонари и боковые контурные фонари |
| PARK LP | Реле стояночных фонарей |
| STRTR | Реле стартера |
| INT PARK | Фонари внутреннего освещения салона |
| STOP LP | Стоп-сигналы |
| ТВС ВАТТ | Питание контроллера систем кузова от аккумуляторной батареи |
| SEOB2 | Дополнительные фары для движения по бездорожью |
| 4WS | Не используется |
| AUX PWR | Розетка для подключения дополнительного электро оборудования (в центральной консоли) |
| PCM 1 | Модуль управления силовым агрегатом |
| ETC/ECM | Электронный модуль управления дроссельной заслонкой; электронный модуль тормозной системы |
| IGN E | Панель приборов; реле системы кондиционирования воздуха; указатели поворота/ аварийный световой сигнал; реле стартера |
| RTD | Электронная система управления подвеской; система автоматического регулирования положения кузова; система нейтрализации отработавших газов |
| TRLB/ U | Фонари заднего хода прицепа |
| F/ PMP | Электродвигатель топливного насоса (реле) |
| B/U LP | Фонари заднего хода; система блокировки переключения автоматической коробки передач |
| RR DEFOG | Электрообогреватель заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| PRIME | Не используется |
| AIR BAG | Надувные подушки безопасности |
| FRT PARK | Передние стояночные фонари и боковые контурные фонари |
| DRL | Дневные ходовые огни (реле) (дополнительное оборудование) |
| SEO IGN | Реле обогревателя заднего стекла |
| ТВС IGN1 | Контроллер систем кузова автомобиля – зажигание |
| HI HDLP-LT | Дальний свет (левая фара) |
| LH НЮ | Не используется |
| DRL | Дневные ходовые огни (дополнительное оборудование) |
| RVC | Система регулирования напряжения |
| IPC /DIC | Приборная панель; информационный центр водителя |
| HVAC /ECAS | Система климат-контроля |
| CIG LTR | Прикуриватель |
| HI HDLP RT | Дальний свет (правая фара) |
| HDLP LOW | Дальний свет (правая фара) |
| А/С СОМР | Реле компрессора кондиционера |
| А/С СОМР | Компрессор системы кондиционирования воздуха |
| ТСМВ | Модуль управления трансмиссией |
| RRWPR | Очиститель/ омыватель заднего стекла |
| RADIO | Аудиосистема |
| SE0B1 | Средний электрический центр шинной архитектуры; электро обогрев задних сидений; универсальный передатчик (дополнительное оборудование) |
| LO HDLP U | Ближний свет (левая фара) |
| BTSI | Система блокировки переключения автоматической коробки передач |
| CRNK | Система стартера |
| LO HDLP RT | Ближний свет (правая фара) |
| FOG LP | Реле противотуманных фар |
| FOG LP | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/ SWASH | Реле насоса омывателя ветрового и заднего стекла |
| W/ SWASH | Насос омывателя ветрового и заднего стекла |
| INFO | Информационно – развлекательная система для задних пассажиров |
| RADIO AMP | Усилитель аудиосистемы |
| RH HID | Не используется |
| HORN | Звуковой сигнал |
| EAP | Цепь электрической регулировки педалей акселератора и тормоза |
| TREC | Не используется |
| SBA | Система помощи при экстренном торможении |
- ЕСМ-В — Насос двигателя, PCM/VCM
- RR DEFOG — Обогреватель заднего стекла
- IGN-E — Катушка вспомогательного вентилятора, реле компрессора кондиционера модуль горячего топлива
- FUEL SOL — Топливный соленоид (для дизеля)
- GLOW PLUG — Подогрев свечей (для дизеля)
- HORN — Сирена, лампы под капотом
- AUXFAN — Вспомогательный вентилятор
- ЕСМ-1 — Инжектора, PCM/VCM
- А/С-1 — Воздушный кондиционер
- ENG-1 — Переключатель зажигания, EGR, впрыск, соленоид регулировки холостых оборотов
- LIGHTING — фары, переключатель подсветки панели, противотуманные фары, предохранители
- ВАТТ — Аккумулятор, шина блока предохранителей
- IGN-1 — Переключатель зажигания
- IGN-2 — Переключатель зажигания
- BLOWER — Реле вентиляторов
- STOP/HAZ — Стоп-сигнал
Исполнение 2
Схема
Обозначение
| 1 | Система автоматического регулирования положения кузова |
| 2 | Правая фара (дальний свет) |
| 3 | Правая фара (ближний свет) |
| 4 | Сигналы заднего хода прицепа |
| 5 | Левая фара (дальний свет) |
| 6 | Левая фара (ближний свет) |
| 7 | Очиститель ветрового стекла |
| 8 | Автоматическая раздаточная коробка |
| 9 | Омыватель ветрового стекла |
| 10 | Модуль управления силовым агрегатом, цепь B |
| 11 | Противотуманные фары |
| 12 | Стоп сигналы |
| 13 | Прикуриватель |
| 14 | – |
| 15 | Цепь электрической регулировки педалей акселератора и тормоза |
| 16 | Контроллер систем кузова; Зажигание “1” |
| 17 | Стартер |
| 18 | Подушки безопасности |
| 19 | Электрическая тормозная система прицепа |
| 20 | Вентилятор системы охлаждения |
| 21 | Звуковой сигнал |
| 22 | Зажигание |
| 23 | Электронный модуль управления дроссельной заслонкой |
| 24 | Приборная панель; информационный центр водителя |
| 25 | Система блокировки переключения автоматической коробки передач |
| 26 | Модуль управления трансмиссией |
| 27 | Сигналы заднего хода |
| 28 | Модуль управления силовым агрегатом, цепь 1 |
| 29 | Датчик концентрации кислорода |
| 30 | Система кондиционирования воздуха |
| 31 | Контроллер 1 систем кузова автомобиля |
| 32 | Прицеп |
| 33 | Антиблокировочная тормозная система |
| 34 | Зажигание А |
| 35 | Электродвигатель вентилятора |
| 36 | Зажигание B |
| 37 | Не используется |
| 38 | Очиститель/ омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Звуковой сигнал |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фары дальнего света |
| 44 | Система кондиционирования воздуха |
| 45 | Вентилятор системы охлаждения |
| 46 | Модуль управления фарами |
| 47 | Стартер |
| 48 | Батарейка панели управления |
| 49 | Цепь электрической регулировки педалей акселератора и тормоза |
| 50 | Правый указатель поворота прицепа |
| 51 | Левый указатель поворота прицепа |
| 52 | Фонари аварийной световой сигнализации |
| 53 | Модуль управления фарами |
| 54 | Электромагнитный клапан вторичного впрыска воздуха |
| 55 | Клапан вторичного впрыска |
| 56 | Насос вторичного впрыска воздуха |
| 57 | Силовой агрегат |
| 58 | Система динамической стабилизации Stabilitrak |
| 59 | Система регулирования напряжения |
