Chevrolet Spark M400 4G выпускался в 2016 и 2022 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Блоки в салоне

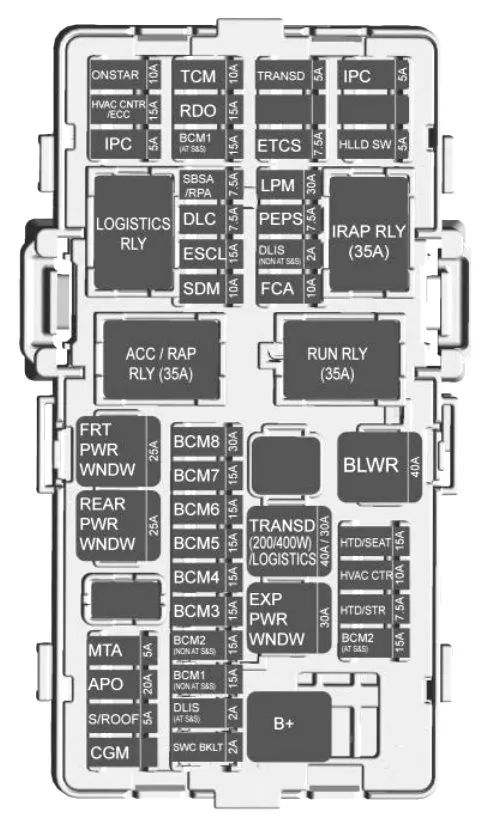

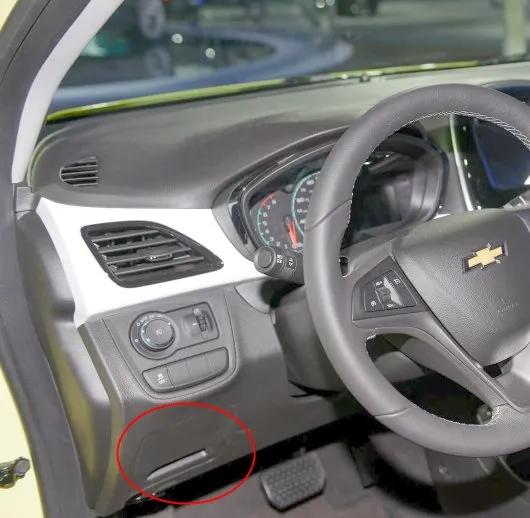

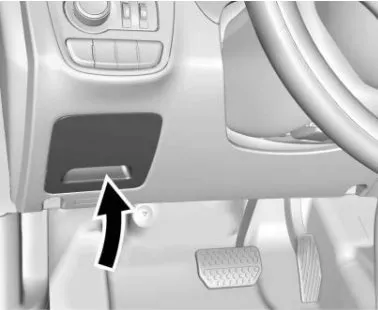

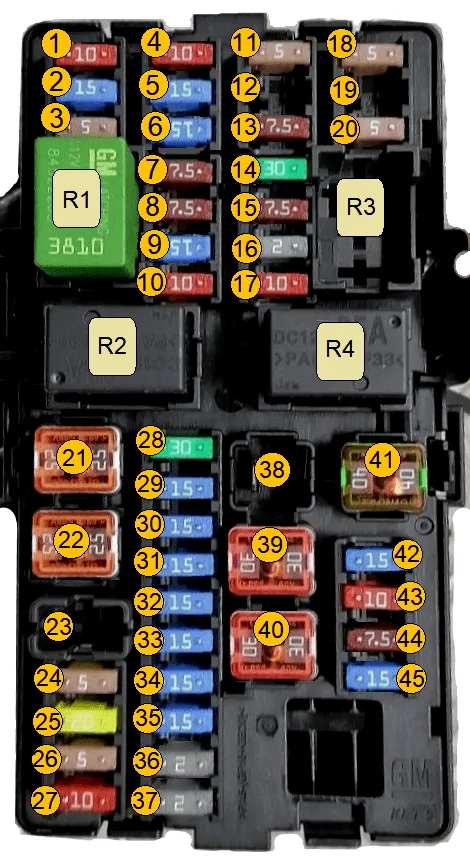

Блок предохранителей панели приборов находится в нижней части панели приборов со стороны водителя.
| № | Назначение |
|---|---|
| ONSTAR | OnStar |
| HVAC CNTR/ECC | Модуль управления HVAC/ECC |
| IPC | Комбинация приборов |
| TCM | Модуль управления трансмиссией |
| RDO | Радио |
| BCM1 (AT S&S) | Модуль кузовного оборудования 1 (CVT стоп-старт) |
| SBSA/RPA | SBSA/Парковочный ассистент заднего хода |
| DLC | Диагностический разъем |
| ESCL | Электромеханический замок рулевой колонки |
| SDM | Модуль обнаружения и диагностики |
| TRANSD | TRANSD / DC-DC преобразователь |
| AQI | 2019–2020: Ионизатор качества воздуха |
| ETCS | Система электронного сбора платы |
| LPM | Линейный силовой модуль |
| PEPS | Пассивный вход/ Пассивный запуск |
| DLIS (Non AT S&S) | Датчик положения ключа зажигания (не CVT стоп-старт) |
| FCA | Предупреждение о столкновении |
| IPC | Комбинация приборов |
| RLAD | Дисплей отраженной светодиодной индикации |
| HLLD SW | Переключатель корректора фар |
| FRT PWR WNDW | Переднее стеклоподъемник |
| REAR PWR WNDW | Задний стеклоподъемник |
| Blank | Не используется |
| MTA | Модуль автоматизированной механической трансмиссии |
| APO | Вспомогательная розетка питания |
| S/ROOF | Люк |
| CGM | Центральный шлюзовой модуль (2018) |
| Blank | Не используется |
| BCM8 | Модуль кузовного оборудования 8 |
| BCM7 | Модуль кузовного оборудования 7 |
| BCM6 | Модуль кузовного оборудования 6 |
| BCM5 | Модуль кузовного оборудования 5 |
| BCM4 | Модуль кузовного оборудования 4 |
| BCM3 | Модуль кузовного оборудования 3 |
| BCM2 (Non AT S&S) | Модуль кузовного оборудования 2 (не CVT стоп-старт) |
| BCM1 (Non AT S&S) | Модуль кузовного оборудования 1 (не CVT стоп-старт) |
| DLIS (AT S&S) | Датчик положения ключа зажигания (CVT стоп-старт) |
| SWC BKLT | Подсветка органов управления на рулевом колесе |
| Blank | Не используется |
| TRANS (200/ 400W) / LOGISTICS | DC DC преобразователь/ Логистика |
| EXP PWR WNDW | Водительский стеклоподъемник с доводчиком |
| BLWR | Электродвигатель вентилятора |
| HTD/SEAT | Передние сиденья с подогревом |
| HVAC CNTR | Модуль HVAC |
| HTD/STR | Рулевое колесо с подогревом |
| BCM2 (AT S&S) | Модуль кузовного оборудования 2 (CVT стоп-старт) |
| RLY1 | Реле логистики |
| RLY2 | Реле аксессуаров/ Реле питания аксессуаров с задержкой выключения |
| RLY3 | Реле прерывистого питания аксессуаров с задержкой выключения |
| RLY4 | Реле работы двигателя |
Предохранитель прикуривателя (розетки питания) обозначен как «APO» (Вспомогательная розетка питания).
Блоки в моторном отсеке

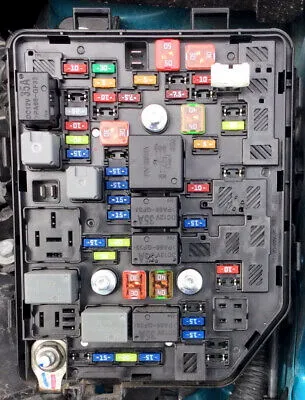

Блок предохранителей моторного отсека находится со стороны водителя, рядом с аккумулятором.

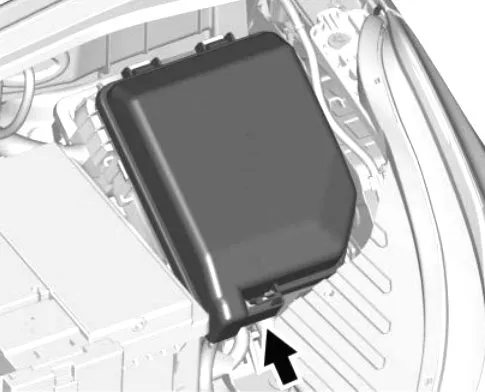

Для доступа к предохранителям нажмите на фиксатор в передней части крышки и поднимите крышку.

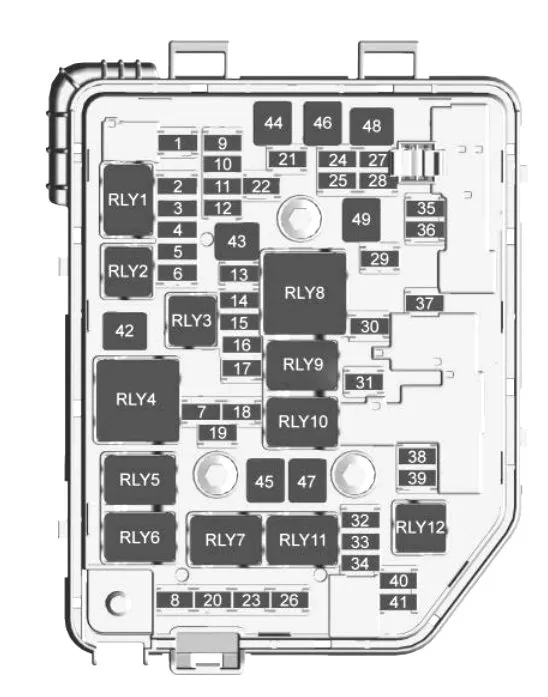

| № | Назначение |
|---|---|
| 1 | Задняя дверь багажника, замок |
| 2 | 2016–2018: Не используется. 2019–2020: Датчик частоты вращения выходного вала трансмиссии |
| 3 | Задний обогреватель стекла |
| 4 | Обогрев наружных зеркал заднего вида |
| 5 | Люк |
| 6 | Модуль управления бесступенчатой трансмиссией |
| 7 | Датчик массового расхода воздуха |
| 8 | 2016–2018: Дополнительный насос отопителя. 2019–2020: Не используется |
| 9 | АБС, клапаны |
| 10 | Регулятор напряжения |
| 11 | Камера заднего вида |
| 12 | Не используется |
| 13 | Не используется |
| 14 | Модуль управления двигателем/ Модуль управления трансмиссией |
| 15 | Модуль управления впрыском топлива/ Стартер |
| 16 | Топливный насос |
| 17 | Модуль управления двигателем 1 |
| 18 | Модуль управления двигателем 2 |
| 19 | Форсунки/Зажигание |
| 20 | Система кондиционирования |
| 21 | Интеллектуальный датчик аккумулятора |
| 22 | Электромеханический замок рулевой колонки |
| 23 | Вентилятор охлаждения – малая скорость |
| 24 | 2016–2018: Не используется. 2019–2020: Датчик системы виртуального ключа |
| 25 | Привод регулировки наружных зеркал заднего вида |
| 26 | Модуль управления двигателем/ Модуль управления трансмиссией (питание) |
| 27 | Клапан продувки адсорбера |
| 28 | 2016–2018: Выключатель стоп-сигналов. 2019–2020: Не используется |
| 29 | Датчик автоматического определения присутствия пассажира |
| 30 | Корректор фар |
| 31 | Звуковой сигнал |
| 32 | Противотуманные фары |
| 33 | Левая фара, дальний свет |
| 34 | Правая фара, дальний свет |
| 35 | 2016–2018: Не используется. 2019–2020: Модуль системы виртуального ключа |
| 36 | Задний стеклоочиститель |
| 37 | Левая поворотная фара |
| 38 | Омыватель |
| 39 | Правая поворотная фара |
| 40 | Не используется |
| 41 | 2016–2018: Не используется. 2019–2020: Датчик системы виртуального ключа |
| 42 | Стартер 2 |
| 43 | Панельный коммуникационный центр |
| 44 | Автоматизированная механическая трансмиссия |
| 45 | Стартер 1 |
| 46 | АБС, насос |
| 47 | Вентилятор охлаждения – высокая скорость |
| 48 | Двигатель переднего стеклоочистителя |
| 49 | Аксессуары/ Питание аксессуаров с задержкой выключения |
| Реле | |
| RLY1 | Задний обогреватель стекла |
| RLY2 | Модуль управления трансмиссией |
| RLY3 | Топливный насос |
| RLY4 | Стартер 2 |
| RLY5 | Система кондиционирования |
| RLY6 | 2016–2018: Дополнительный насос отопителя. 2019–2020: Не используется |
| RLY7 | Вентилятор охлаждения – малая скорость |
| RLY8 | Работа/Запуск |
| RLY9 | 2016–2018: WR/TRN. 2019–2020: Силовая передача |
| RLY10 | Стартер 1 |
| RLY11 | Вентилятор охлаждения – высокая скорость |
| RLY12 | Противотуманные фары |
Высокоамперный главный предохранитель может быть закреплен на положительной клемме.
