Chevrolet Tahoe – cutii de siguranțe

Chevrolet Tahoe – un vehicul de teren al companiei General Motors, cunoscut și ca Suburban, Pickups, GMC Pickups, Jimmy, Yukon. Prima generație (anii de fabricație 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999) a fost livrată în principal în Mexic și SUA, prin urmare nu le vom lua în considerare. A 2-a generație a fost comercializată în anii 2000, 2001, 2002, 2003, 2004 și 2005. După un restyling complet, a treia generație a fost produsă în 2006, 2007, 2008, 2009, 2010, 2011, 2012 și 2013. Iar din 2014, Tahoe-ul actualizat a început să fie produs în a 4-a generație. În acest material sunt prezentate schemele cutiilor de siguranțe Chevrolet Tahoe cu descriere.

În funcție de anul de fabricație, este posibilă o amplasare diferită a siguranțelor și releelor în cutii sau modificări ale schemelor. Vom prezenta principalele variante cele mai populare. Descrierea actuală pentru vehiculul dumneavoastră trebuie să fie indicată pe partea inversă a capacului de protecție.

Cutia cu siguranțe și relee sub capotă

În compartimentul motor, această cutie se află de partea șoferului. Pentru accesul la cutia de siguranțe/relee, scoateți capacul.

Fotografie a cutiei de siguranțe pe Tahoe 840

Schema varianta 1

Schema varianta 2

Schema varianta 3

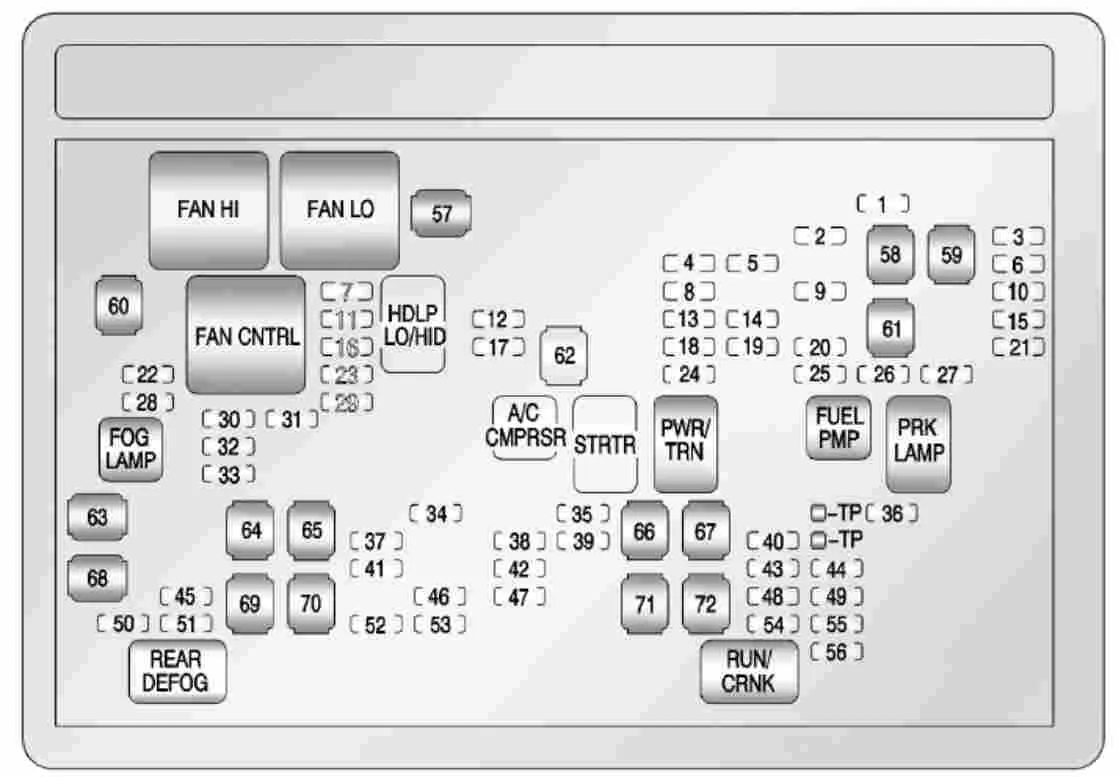

Schema varianta 4 (ultima generație)

Vehiculul dumneavoastră poate să nu fie echipat cu toate siguranțele, releele sau dispozitivele electrice indicate.

Descrierea generală a elementelor

• ЕСМ-В — Pompa motorului, PCM/VCM
• RR DEFOG — Încălzitorul lunetei
• IGN-E — Bobina ventilatorului auxiliar, releul compresorului de aer condiționat, modulul de combustibil cald
• FUEL SOL — Solenoidul de combustibil (pentru motorină)
• GLOW PLUG — Încălzirea bujiilor (pentru motorină)
• HORN — Sirena, lămpile sub capotă
• AUXFAN — Ventilatorul auxiliar
• ЕСМ-1 — Injectoarele, PCM/VCM
• А/С-1 — Aer condiționat
• ENG-1 — Comutatorul de aprindere, EGR, injecția, solenoidul de reglare a turației de ralanti
• LIGHTING — Farurile, comutatorul de iluminare a panoului, farurile de ceață, siguranțele
• ВАТТ — Bateria acumulatorului, magistrala cutiei de siguranțe
• IGN-1 — Comutatorul de aprindere
• IGN-2 — Comutatorul de aprindere
• BLOWER — Releul ventilatoarelor
• STOP/HAZ — Luminile de stop

Dacă sunteți proprietarul ultimei generații, descărcați manualul de utilizare la sfârșitul articolului, acolo veți găsi toate răspunsurile la întrebările dumneavoastră. Schema siguranțelor pentru vehiculul dumneavoastră se găsește acolo în secțiunea 10-40.

Cutia cu siguranțe în habitaclu Chevrolet Tahoe

Se află în partea frontală a bordului, de partea șoferului. Pentru accesul la cutia de siguranțe, scoateți capacul.

Schema varianta 1

Decodificare

1. Comutator stop/tss, sumzer, CHMSL (lampa superioară posterioară de stop), lămpi de stop
2. Cutia de transfer
3. Lămpi de serviciu, lămpi de încărcătură, torpedou, lămpi de iluminare a habitaclului, lămpi de lectură, oglindă cosmetică, oglinzi comandate
4. Panoul de instrumente combinat, releul DRL, comutatorul lămpilor, telecomandă, modulul inferior de răcire, intrare iluminată
5. Comenzile posterioare pentru încălzire și aer condiționat
6. Comanda Cruise-control
7. Priza auxiliară
8. Sistemul airbag
9. Iluminarea numărului de înmatriculare al vehiculului, parcări, posterioare, marcaj, dimensiuni, ceață, deschidere uși, lămpi de aripă, faruri
10. Sistemul airbag
11. Ștergătoare, pompa de spălare
12. Aer condiționat, ventilator, releul ventilatorului
13. Acționarea electrică a geamurilor posterioare, brichetă, releul încuietorii ușii, acționarea electrică a suportului lombar al scaunului
14. Indicator 4WD, panou de instrumente, comenzi de control pentru încălzitor și aer condiționat față și spate, iluminare radio
15. Releul DRL, releul farurilor de ceață
16. Lămpile de direcție față și spate, lămpile de mers înapoi
17. Radio (de la aprindere)
18. 4WAL/VCM, ABS, regulatorul de menținere a vitezei
19. Radio (de la bateria acumulatorului)
20. Cutia de viteze automată, vitezometru, instrumente de măsură, lămpi de avertizare
21. Servodirecția
22. Neutilizat
23. Ștergătorul posterior, pompa de spălare posterioară
24. Puntea față, indicator 4WD, releu TRZ

• A — Încuietoarea ușii, scaun cu 6 poziții cu acționare electrică, modulul de comandă la distanță al încuietorii centralizate
• B — Ridicătoarele electrice de geamuri

Schema varianta 2

Schema varianta 3

Destinația

Schema varianta 4

Descrierea detaliată a variantei 4 se găsește în manualul de utilizare.

Exemplu video al amplasării acestei cutii în habitaclu

Manualul de întreținere Chevrolet Tahoe

Mai multe informații despre repararea și îngrijirea vehiculului puteți obține în manualul de utilizare Chevrolet Tahoe: „descărcare”. Pentru vehiculele din 2015, descărcați de aici.
