Chevrolet Orlando – un vehicul familial construit pe platforma comună cu Chevrolet Cruze. A fost comercializat în anii 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Prezentăm informații despre schemele siguranțelor Chevrolet Orlando și descrierea completă a tuturor blocurilor. Vom arăta care siguranță răspunde pentru brichetă și cum se înlocuiește.
Cuprins
Siguranțe sub capotă
Blocul principal cu relee și siguranțe
Este amplasat în partea stângă a compartimentului motor, lângă baterie. Pentru acces, trebuie să deplasați cele 3 cleme de pe capac și să îl îndepărtați.
Este posibile modificări sau diferențe între acest material și vehiculul dumneavoastră. La inspectarea blocului de siguranțe, acordați atenție tabelului de marcaj de pe partea inversă a capacului de protecție.
Schema
Descriere
| 1 | 15 | Modulul de comandă al cutiei de viteze |
| 2 | 15 | Modulul de comandă al motorului |
| 3 | – | Nu se utilizează |
| 5 | 15 | Modulul de comandă al cutiei de viteze, modulul de comandă al motorului, senzorul debitului masic de aer și al temperaturii aerului la admisie, senzorul vitezei arborelui secundar al cutiei de viteze |
| 6 | 30 | Releul ștergătoarelor de parbriz |
| 7 | – | Nu se utilizează |
| 8 | 15 | Injectoarele de combustibil |
| 9 | 15 | Bobina de inducție, injectoarele de combustibil |
| 10 | 15 | Modulul de comandă al motorului, senzorul vitezei arborelui secundar al cutiei de viteze |
| 11 | 10 | Sonde lambda încălzite |
| 12 | 30 | Motorul demarorului |
| 13 | 7.5 | Vana electromagnetică de evacuare a adsorbitorului sistemului de captare a vaporilor de combustibil (EVAP) |
| 14 | – | Nu se utilizează |
| 15 | – | Nu se utilizează |
| 16 | 7.5 | Senzorul calității aerului |
| 17 | 5 | Modulul de diagnostic și control al airbag-urilor |
| 18 | 10 | Modulul de comandă al pompei de combustibil |
| 19 | – | Nu se utilizează |
| 20 | 20 | Releul pompei de combustibil |
| 21 | 30 | Motoarele de acționare a geamurilor, ușa față |
| 22 | – | Nu se utilizează |
| 23 | – | Nu se utilizează |
| 24 | 30 | Motoarele de acționare a geamurilor, ușa față |
| 25 | – | Nu se utilizează |
| 26 | 40 | Unitatea electronică de comandă a sistemului de frânare (EBCM) |
| 27 | 30 | Receptorul dispozitivului de deblocare la distanță a ușilor |
| 28 | 40 | Plasa de dezaburire a lunetei |
| 29 | – | Nu se utilizează |
| 30 | 15 | Unitatea electronică de comandă a sistemului de frânare (EBCM) |
| 31 | 20 | Controlerul caroseriei |
| 32 | 20 | Controlerul caroseriei |
| 33 | 30 | Modulul sistemului de comandă a încălzirii scaunului |
| 34 | 25 | Modulul de comandă a trapei de plafon |
| 35 | 30 | Amplificatorul audio |
| 36 | – | Nu se utilizează |
| 37 | 10 | Far – dreapta, lumină de drum lung |
| 38 | 10 | Far – stânga, lumină de drum lung |
| 39 | – | Nu se utilizează |
| 40 | – | Nu se utilizează |
| 41 | – | Nu se utilizează |
| 42 | 20/30 | Releul ventilatorului radiatorului, motorul electric al ventilatorului radiatorului |
| 43 | – | Nu se utilizează |
| 44 | – | Nu se utilizează |
| 45 | 30/40 | Releul de viteză mare a ventilatorului radiatorului, motorul electric al ventilatorului radiatorului |
| 46 | 10 | Releul ventilatorului de răcire |
| 47 | 10 | Sonde de oxigen încălzite, corpul clapetei de accelerație |
| 48 | 15 | Faruri de ceață, față |
| 49 | – | Nu se utilizează |
| 50 | – | Nu se utilizează |
| 51 | 15 | Claxonul |
| 52 | 5 | Panoul de instrumente |
| 53 | 10 | Oglinda retrovizoare interioară |
| 54 | 5 | Comutatorul farurilor, încălzitorul electric suplimentar, modulul de comandă al sistemului de încălzire, ventilație și aer condiționat |
| 55 | 7.5 | Comutatoarele geamurilor, față, comutatorul oglinzii |
| 56 | 15 | Pompa de spălare a parbrizului |
| 57 | 15 | Modulul de comandă al blocării coloanei de direcție |
| 58 | – | Nu se utilizează |
| 59 | 30 | Încălzitorul de combustibil |
| 60 | 7.5 | Oglinzile retrovizoare exterioare |
| 61 | – | Nu se utilizează |
| 62 | 10 | Releul ambreiajului compresorului de aer condiționat, ambreiajul compresorului de aer condiționat |
| 63 | – | Nu se utilizează |
| 64 | 5 | Modulul de diagnostic și control al airbag-urilor |
| 65 | – | Nu se utilizează |
| 66 | – | Nu se utilizează |
| 67 | 20 | Modulul de comandă al pompei de combustibil |
| 68 | – | Nu se utilizează |
| 69 | 5 | Controlerul caroseriei |
| 70 | 5 | Senzorul de ploaie |
| 71 | – | Nu se utilizează |
| Relee | ||
| R1 | Ambreiajul compresorului de aer condiționat | |
| R2 | Demaror | |
| R3 | Ventilator de răcire | |
| R4 | Comanda vitezei de funcționare a ștergătoarelor de parbriz | |
| R5 | Ștergătoare de parbriz | |
| R6 | Nu se utilizează | |
| R7 | Transmisie | |
| R8 | Pompa de combustibil | |
| R9 | Viteză medie 1 a ventilatorului de răcire | |
| R10 | Viteză medie 2 a ventilatorului de răcire | |
| R11 | Nu se utilizează | |
| R12 | Comanda vitezei ventilatorului de răcire (sau în blocul de relee – sub capotă) | |
| R13 | Releul de viteză mare a ventilatorului de răcire | |
| R14 | Nu se utilizează | |
| R15 | Releul principal de aprindere | |
| R16 | Releul încălzitorului de combustibil | |
| R17 | Dezaburirea lunetei | |
| Notă: Releele enumerate mai jos sunt relee neservisabile ale plăcii cu circuite imprimate (PCI) și sunt amplasate în interiorul blocului. | ||
| – | Releul claxonului | |
| – | Releul pompei de spălare a parbrizului | |
| – | Releul farului de ceață față | |
| – | Releul luminii de drum lung a farurilor | |
Blocul cu siguranțe fuzibile de mare putere
Este amplasat pe capacul bateriei.
Schema
Decodificare
| 1 | 100 | Blocul de siguranțe – tabloul de bord |
| 2 | 100 | Blocul de siguranțe – tabloul de bord |
| 3 | 80 | Servodirecția electrică (EPS) (NJ1) |
| 4 | – | Nu se utilizează |
| 5 | 250 | Blocul de siguranțe fuzibile – baterie suplimentară |
| 6 | 250/500 | Motorul demarorului |
Blocul suplimentar cu relee
În funcție de nivelul de echipare, este posibilă prezența unui bloc cu relee amplasat separat sub capotă.
- Releul de viteză mică a ventilatorului sistemului de răcire;
- Releul de viteză mică a ventilatorului sistemului de răcire;
- Releul de reglare a vitezei ventilatorului de răcire.
Blocul cu siguranțe din habitaclul Orlando
Este amplasat în spatele torpedoului din tabloul de bord.
Pentru acces, trebuie să comprimați din părțile laterale, apoi să trageți, ridicându-l în sus.

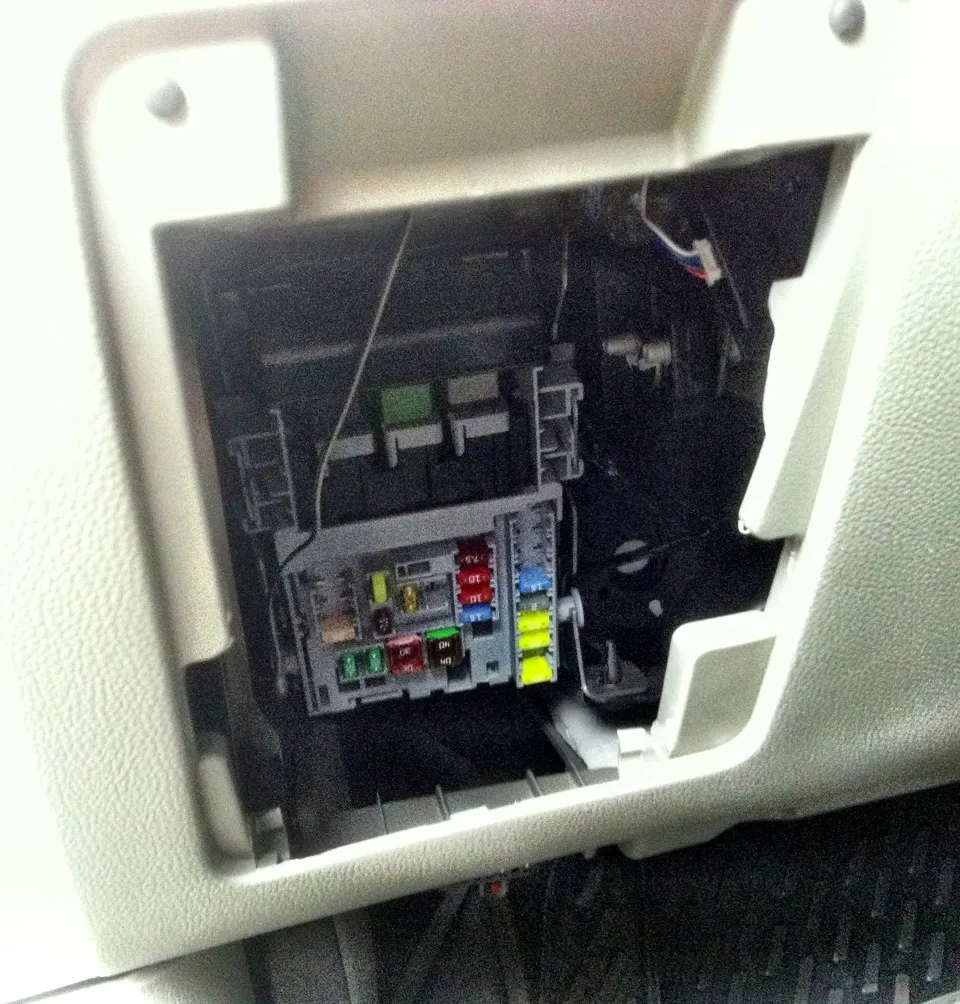

Fotografie blocul cu siguranțe
Schema
Funcție
| 1 | – | Nu se utilizează |
| 2 | – | Nu se utilizează |
| 3 | 25 | Controlerul caroseriei |
| 4 | 20 | Aparatul radio |
| 5 | 7.5 | Modulul de comandă al sistemului de asistență la parcare, emițătorul sonor, comutatorul sub volan – consola centrală, afișajul |
| 6 | 20 | Bricheta Chevrolet Orlando |
| 7 | 20 | Priză de alimentare electrică |
| 8 | 30 | Controlerul caroseriei |
| 9 | 30 | Controlerul caroseriei |
| 10 | 30 | Controlerul caroseriei |
| 11 | 40 | Modulul de comandă al ușilor, Electroventilator |
| 12 | – | Nu se utilizează |
| 13 | 25 | Modulul sistemului de comandă a încălzirii scaunului |
| 14 | 7.5 | Conectorul de diagnostic, racordul de alimentare cu ulei |
| 15 | 10 | Modulul de diagnostic și control al airbag-urilor |
| 16 | 10 | Releul de deschidere a ușii portbagajului |
| 17 | 15 | Unitatea de comandă a sistemului de încălzire, ventilație și aer condiționat / panoul de comandă a sistemului de încălzire, ventilație și aer condiționat ansamblu |
| 18 | – | Nu se utilizează |
| 19 | – | Nu se utilizează |
| 20 | – | Nu se utilizează |
| 21 | 15 | Panoul de instrumente |
| 22 | 2 | Comutatorul de aprindere |
| 23 | 20 | Controlerul caroseriei |
| 24 | 20 | Controlerul caroseriei |
| 25 | – | Nu se utilizează |
| 26 | 20 | Priză de alimentare electrică auxiliară |
Pentru bricheta față răspunde siguranța numărul 6. Rețineți că pentru priza de alimentare suplimentară din spate (bricheta spate) răspunde siguranța 26.
Relee în interiorul blocului
- Releul de deblocare a ușii portbagajului
- Modul logistic – releu 1
- Releul sursei de alimentare auxiliare
Manual de utilizare
