Audi A3 второго поколения (кузов 8Р) сошла с конвейера в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. Модификации с повышенной мощностью двигателя выпускались под индексом S3. В этом руководстве представлены подробные схемы расположения, расшифровка назначения и рекомендации по замене предохранителей и реле в моторном отсеке и салоне Audi A3 8P.
В данной модели существую 4 основных блока с предохранителями:
- Блок реле под капотом Audi a3 8p;
- Центральный блок предохранителей под капотом;
- Блок предохранителей в салоне ауди а3;
- Блок предохранителей на аккумуляторе.
Содержание
Блок реле под капотом
Данный элемент характерен для Ауди А3 с дизельными двигателями и располагается в коммутационном блоке водо отводящего короба.
| № | Назначение |
|---|---|
| 1 | Резервный |
| 2 | Реле управления свечами накаливания |
| 3 | Резервный |
| 4 | Резервный |
| 5 | Реле подачи воздуха на выпуск |
| 6 | Реле насоса охлаждающей жидкости |

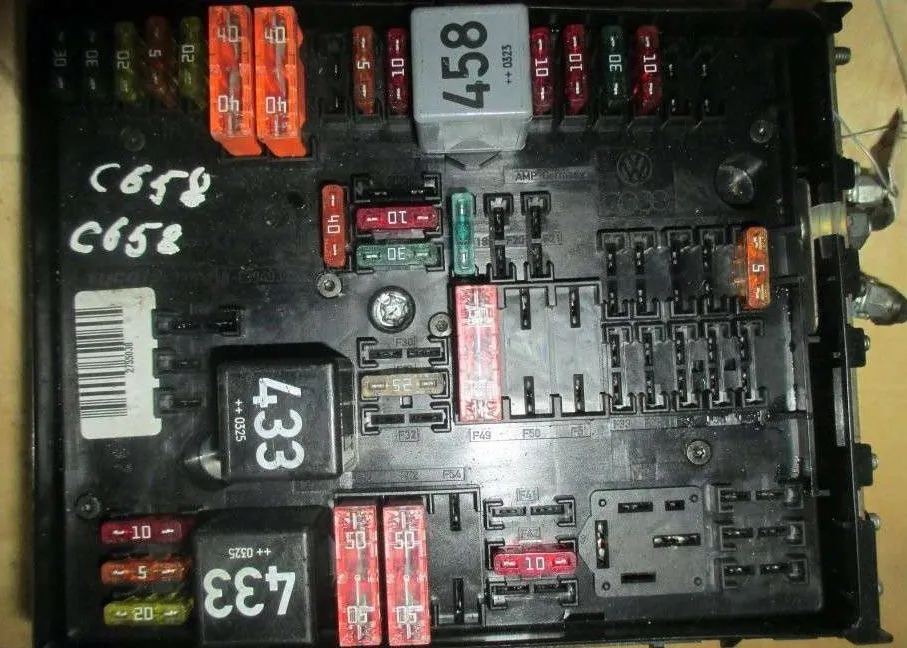

Центральный блок предохранителей под капотом
Первый вариант схемы
Расшифровка блоков предохранителей и реле совпадает не со всеми ауди а3 и зависит от года выпуска и вашей комплектации. Проверяйте актуальное описание по схемам нанесенным на наклейках с обратной стороны крышки.
Вариант №1
| № | A | Назначение |
|---|---|---|
| R1 | Реле основных цепей зажигания | |
| R2 | Реле насоса охлаждающей жидкости (AXX/ B HZ/BMJ/ B PY/ B UB/BWA) | |
| R3 | — | |
| R4 | Реле топливного насоса (BMJ/BUB) | |
| F1 | 30 | Антиблокировочная система тормозов (ABS) |
| F2 | 30 | Антиблокировочная система тормозов (ABS) |
| F3 | 20 | ^2007: Многофункциональный блок управления 2 |
| F4 | 5 | Многофункциональный блок управления 1 |
| F5 | 15 | Звуковой сигнал |
| F6 | 15 | Управление двигателем |
| F7 | — | |
| F8 | — | |
| F9 | 10 | Управление двигателем |
| F10 | 10 | Управление двигателем |
| F11 | 10 | Управление двигателем |
| F12 | 10 | Управление двигателем |
| F13 | 15 | Система управления трансмиссией (АКПП) (РКПП (DSG) |
| F14 | — | |
| F15 | 10 | Электродвигатель насоса системы охлаждения |
| F16 | 5 | Блок управления электрооборудованием рулевой колонки |
| F17 | 5 | Комбинация приборов |
| F18 | 30 | Аудиосистема |
| F19 | 15 / 25 | Аудиосистема, навигационная система |
| F20 | 5 | Навигационная система, телефон |
| F21 | — | |
| F22 | — | |
| F23 | 5 / 10 | Управление двигателем |
| F24 | 5 | Блок диагностики |
| F25 | — | |
| F26 | — | |
| F27 | 5 | Управляющий клапан системы выпуска (BHZ) |
| F28 | 25 | Управление двигателем |
| F29 | 5 | Реле насоса охлаждающей жидкости, реле насоса системы подачи воздуха на выпуск |
| F30 | 20 | Дополнительный отопитель |
| F31 | 30 | Очиститель лобового стекла |
| F32 | — | |
| F33 | — | |
| F34 | — | |
| F35 | — | |
| F36 | — | |
| F37 | — | |
| F38 | 10 | Блок управления электродвигателем вентилятора системы охлаждения, система управления двигателем |
| F39 | 5 | Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| F40 | 20 | Управление двигателем |
| F41 | — | |
| F42 | 5 | Управление двигателем |
| F43 | 30 | Управление двигателем |
| F44 | — | |
| F45 | — | |
| F46 | — | |
| F47 | 30 / 40 | Многофункциональный блок управления 1 |
| F48 | 30 / 40 | Многофункциональный блок управления 1 |
| F49 | 40 | ^2007: Блок предохранителей/ реле приборной панели, реле 2 многофункционального блока управления |
| F50 | — | |
| F51 | 40 | Управление двигателем |
| F52 | 40 / 50 | ^2007: Блок предохранителей/ реле приборной панели, реле вспомогательных цепей, многофункциональный блок управления 1. |
| F53 | 50 | ^2007: Электропривод сидений, блок предохранителей/ реле приборной панели |
| F54 | — |
Вариант №2
| № | A | Назначение |
|---|---|---|
| R1 | Реле 2 основных цепей зажигания | |
| R2 | Реле стартера | |
| R3 | Реле топливного насоса-1,6(BGU)/3,2(BDB) | |
| R4 | Реле 1 основных цепей зажигания | |
| F1 | 30 | Антиблокировочная система тормозов (ABS) |
| F2 | 30 | Антиблокировочная система тормозов (ABS) |
| F3 | 20 | Многофункциональный блокуправления2 |
| F4 | 5 | Многофункциональный блок управления 1- кроме 3,2 (BDB) |
| F5 | 20 | Звуковой сигнал |
| F6 | 5 / 20 / 30 | Система управления двигателем-бензин |
| F7 | 5 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
| F8 | 10 | Блок управления электродвигателем вентилятора системы охлаждения, система управления двигателем |
| F9 | 10 | Управление двигателем |
| F10 | 10 | Управление двигателем |
| F11 | 25 | Система управления двигателем -бензин |
| F12 | 15 | Управление двигателем |
| F13 | 20 | Автоматическая коробка передач |
| F14 | ||
| F15 | 40 | Стартер |
| F16 | 15 | Блок управления электрооборудованием рулевой колонки |
| F17 | 10 | Комбинация приборов |
| F18 | 30 | Аудиосистема |
| F19 | 15 | Аудиосистема, навигационная система |
| F20 | 5 | Телефон |
| F21 | 10 | Система навигации |
| F22 | ||
| F23 | ||
| F24 | 10 | Блок диагностики, замок зажигания |
| F25 | ||
| F26 | 5 | Система управления двигателем — Дизель |
| F27 | 10 | Обогреватель системы вентиляции картера |
| F28 | 20 | Автоматическая коробка передач |
| F29 | 10 / 20 | Управление двигателем |
| F30 | 20 | Дополнительный отопитель |
| F31 | 25 | Очиститель лобового стекла |
| F32 | 10 | Управление двигателем |
| F33 | 15 | Подкачивающий топливный насос |
| F34 | — | |
| F35 | — | |
| F36 | — | |
| F37 | — | |
| F38 | 10 | Корректор фар |
| F39 | 5 | Датчик температуры моторного масла, комбинация приборов |
| F40 | 30 | Блок предохранителей/ реле 1 приборной панели |
| F41 | — | |
| F42 | 5 | Система управления двигателем — бензин |
| F43 | 20 | Вакуумный насос усилителя тормозов |
| F44 | Система управления двигателем — Дизель | |
| F45 | 10 / 15 | Управление двигателем |
| F46 | 10 | Управление двигателем |
| F47 | 40 | Многофункциональный блок управления 1 |
| F48 | 40 | Многофункциональный блок управления 1 |
| F49 | 30 | Реле 2 многофункционального блока управления |
| F50 | — | |
| F51 | 40 | Система управления двигателем -бензин |
| F52 | 50 | Многофункциональный блок управления 1 |
| F53 | 50 | Блок предохранителей/ реле 1 приборной панели (F32-F37) — кроме 3,2(BDB) |
| F54 | 50 | Блок управления электродвигателем вентилятора системы охлаждения |
Вариант №3
| № | A | Назначение |
|---|---|---|
| R1 | Реле 2 основных цепей зажигания | |
| R2 | Реле стартера | |
| R3 | Реле топливного насоса (BDB/BGU/BMJ) | |
| R4 | Реле 1 основных цепей зажигания | |
| F1 | 30 | Антиблокировочная система тормозов (ABS) |
| F2 | 30 | Антиблокировочная система тормозов (ABS) |
| F3 | 20 | Многофункциональный блок управления 2 |
| F4 | 5 | Многофункциональный блок управления 1 (кроме BDB/BMJ) |
| F5 | 20 | Звуковой сигнал |
| F6 | 15 / 20 / 30 | Управление двигателем |
| F7 | 5 | Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| F8 | 10 | Блок управления электродвигателем вентилятора системы охлаждения, система управления двигателем |
| F9 | 10 | Электродвигатель насоса системы охлаждения (если установлен), система управления двигателем |
| F10 | 10 | Управление двигателем |
| F11 | 25 | Система управления двигателем бензин) |
| F12 | 15 | Управление двигателем |
| F13 | 20 | Система управления трансмиссией (АКПП) (РКПП (DSG) |
| F14 | — | |
| F15 | 40 | Стартер |
| F16 | 15 | Блок управления электрооборудованием рулевой колонки |
| F17 | 10 | Комбинация приборов |
| F18 | 30 | Аудиосистема |
| F19 | 15 | Аудиосистема, навигационная система |
| F20 | 5 | Телефон |
| F21 | 10 | Система навигации |
| F22 | — | |
| F23 | — | |
| F24 | 10 | Блок диагностики |
| F25 | — | |
| F26 | 5 / 10 | Управление двигателем |
| F27 | 5 / 10 | Обогреватель системы вентиляции картера |
| F28 | 20 | Автоматическая коробка передач |
| F29 | 10 / 20 | Управление двигателем |
| F30 | 20 | Дополнительный отопитель |
| F31 | 30 | Очиститель лобового стекла |
| F32 | 10 | Управление двигателем |
| F33 | 15 | Управление двигателем |
| F34 | — | |
| F35 | — | |
| F36 | — | |
| F37 | — | |
| F38 | 10 | Корректор фар |
| F39 | 5 | Датчик состояния моторного масла |
| F40 | 20 / 30 | Блок предохранителей/ реле приборной панели 1 (F1-F11/F29-F31) (кромеBDB/BMJ) |
| F41 | 10 | Управление двигателем |
| F42 | 5 / 10 | Управление двигателем |
| F43 | 20 | Вакуумный насос усилителя тормозов (если установлен) |
| F44 | 10 | Управление двигателем |
| F45 | 10 / 15 | Управление двигателем |
| F46 | 10 | Управление двигателем |
| F47 | 40 | Многофункциональный блок управления 1 |
| F48 | 40 | Многофункциональный блок управления 1 |
| F49 | 30 | Блок предохранителей/ реле приборной панели 1 (F1-F11/F29-F31) – (BDB/BMJ), реле 2 многофункционального блока управления |
| F50 | — | |
| F51 | 40 | Управление двигателем |
| F52 | 50 | Блок предохранителей/ реле приборной панели, реле вспомогательных цепей, многофункциональный блок управления 1. |
| F53 | 50 | Блок предохранителей/ реле приборной панели 1 (F32-F37)-(BDB/BMJ) |
| F54 | 50 | Блок управления электродвигателем вентилятора системы охлаждения |
Второй вариант схемы
| № | A | Назначение |
|---|---|---|
| 1 | Реле основных цепей зажигания | |
| 2 | Реле насоса системы подачи воздуха на выпуск(BSE) | |
| F1 | 20 | ^2007: Многофункциональныйблокуправления2 |
| F2 | 5 | Блок управления электрооборудованием рулевой колонки |
| F3 | 5 | Многофункциональный блок управления 1 |
| F4 | 30 | Антиблокировочная система тормозов (ABS) |
| F5 | 15 | Система управления трансмиссией (АКПП) (РКПП (DSG) |
| F6 | 5 | Блок управления комбинацией приборов |
| F7 | — | |
| F8 | 15 / 25 | Аудиосистема, навигационная система |
| F9 | 5 | Навигационная система, телефон |
| F10 | 5 / 10 | Управление двигателем |
| F11 | 20 | Дополнительный отопитель |
| F12 | 5 | Блок диагностики |
| F13 | 25 / 30 | Управление двигателем |
| F14 | 20 | Управление двигателем |
| F15 | 5 / 10 / 15 | Управление двигателем |
| F16 | 30 | Антиблокировочная система тормозов (ABS) |
| F17 | 15 | Звуковой сигнал |
| F18 | 30 | Аудиосистема |
| F19 | 30 | Очиститель лобового стекла |
| F20 | 20 | Э/м клапан управления регулятором давления топлива (BPT/BPU/BYT) |
| F21 | 10 / 15 | Управление двигателем |
| F22 | 5 | Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| F23 | 5 / 10 / 15 | Реле насоса охлаждающей жидкости, система управления двигателем |
| F24 | 10 | Блок управления электродвигателем вентилятора системы охлаждения (некоторые модели), система управления двигателем |
| F25 | (30 / 40 | Многофункциональный блок управления 1 |
| F26 | 30 / 40 | Многофункциональный блок управления 1 |
| F27 | 40 | Насос системы подачи воздуха на выпуск (BSE) |
| F28 | 40 | ^2007: Блок предохранителей/ реле приборной панели, реле 2, Многофункционального блока управления |
| F29 | 50 | ^2007: Электропривод сидений, блок предохранителей/ реле приборной панели |
| F30 | 40 / 50 | ^2007: Блок предохранителей/ реле приборной панели 1, реле вспомогательных цепей, многофункциональный блок управления 1. |
Блок предохранителей в салоне
Расположен с левого торца панели приборов, за защитной крышкой.
| № | A | Описание |
|---|---|---|
| F1 | 10 | Диагностический разъем, система управления двигателем, корректор фар, выключатель освещения, блок управления электрооборудованием прицепа |
| F2 | 10 | Система управления АКПП, РКПП (DSG), система ABS, выключатель стоп-сигналов (датчик положения педали тормоза), блок диагностики, система управления двигателем,электронный блокуправления 4WD, усилитель рулевого управления |
| F3 | 5 | Подушка безопасности |
| F4 | 5 | Датчик состояния моторного масла, система дистанционного управления воротами гаража, внутреннее зеркало заднего вида, навигационная система, подогреватели сидений, система отопления/ кондиционирования, блок/ правления системой парковки, фонари заднего хода (с МКПП), главный выключатель системы TCS/ESP, блок управления системы определения наличия пассажира на сиденье, система контроля давления в шинах, обогреватели форсунок омывателя лобового стекла |
| F5 | 5 | Блок управления ксеноновыми фарами (лев.) |
| F6 | 5 | Блок управления ксеноновыми фарами (прав.) |
| F7 | — | |
| F8 | — | |
| F9 | — | |
| F10 | — | |
| F11 | — | |
| F12 | 10 | Блок управления электрооборудованием двери(водителя), блок управления электрооборудованием двери (пассажира) |
| F13 | 10 | Блок управления электрооборудованием двери (левый задний), блок управления электрооборудованием двери (правый задний), многофункциональный блок управления 2 |
| F14 | 10 | Система управления АКПП, РКПП (DSG), система ABS (некоторые модели), блок управления системой парковки |
| F15 | 10 | Лампы освещения салона |
| F16 | 10 | Датчик дождя/ солнечного света, приемник дистанционного управления дополнительным отопителем, Диагностический разъем система отопления/ кондиционирования |
| F17 | 5 | Противоугонная система |
| F18 | — | |
| F19 | — | |
| F20 | — | |
| F21 | — | |
| F22 | 40 | Отопитель/ кондиционер |
| F23 | 30 | Электродвигатель привода стекло подъёмника двери водителя |
| F24 | 20 | Прикуриватель |
| F25 | 30 | Обогреватель заднего стекла |
| F26 | 20 | Разъем зарядки |
| F27 | 15 | Блок управления топливным насосом (если есть), реле топливного насоса (если есть), пусковое реле (топливная система) (если есть) |
| F28 | 30 | Электродвигатель привода стеклоподъемника (задний левый), электродвигатель привода стекло подъемника (задний правый) |
| F29 | — | |
| F30 | 20 | Автоматическая коробка передач |
| F31 | 20 | Вакуумный насос усилителя тормозов (если установлен) |
| F32 | 30 | Омыватели фар |
| F33 | 20 | Люк |
| F34 | 20 | Подогреватель сидений |
| F35 | — | |
| F36 | 10 | Электропривод сидений |
| F37 | 20 | Кондиционер ,подогреватели сидений |
| F38 | 30 | Электродвигатель привода стеклоподъемника двери пассажира |
| F39 | — | |
| F40 | 40 | Отопитель/ кондиционер |
| F41 | 15 | Омыватель заднего стекла |
| F42 | 15 | Насос омывателя лобового стекла/ заднего стекла |
| F43 | 20 | Многофункциональный блок управления 2 |
| F44 | 20 | Блок управления электрооборудованием прицепа |
| F45 | 15 / 20 | Блок управления электрооборудованием прицепа |
| F46 | 10 | Разъем электрооборудования прицепа |
| F47 | 5 | Разъем телефона |
| F48 | 10 | Учебный автомобиль |
| F49 | 5 | Обслуживающие автомобили, учебный автомобиль |
За прикуриватель отвечает предохранитель номер 24 на 20А.
Предохранители на аккумуляторе
Так же возможно 2 варианта исполнения.
Тип 1
| № | A | Описание |
|---|---|---|
| F1 | 150 / 200 | Генератор |
| F2 | 80 | Усилитель рулевого управления |
| F3 | 80 | Электродвигатель вентилятора системы охлаждения |
| F4 | 80 | Блок предохранителей/ реле 1 приборной панели, блок предохранителей/ реле 2 приборной панели^2) — BDB |
| F5 | 100 | Дополнительный отопитель |
| F6 | 50 | Блок предохранителей/ реле 1 приборной панели(F12-F17/F44-F45) -3,2(BDB) |
| F7 | — |
Тип 2
| № | A | Описание |
|---|---|---|
| F1 | 150 / 200 | Генератор |
| F2 | 80 | Усилитель рулевого управления |
| F3 | 50 | Блок управления электродвигателем вентилятора системы охлаждения |
| F4 | 80 | ^10/05 Блок предохранителей/ реле приборной панели |
| F5 | 80 | ^11/05-07: Блок предохранителей/ реле приборной панели |
| F6 | — | |
| F7 | 50 / 80 | Обслуживающие автомобили |
Дополнительная информация
Видео пример о местах расположения предохранителей на Audi A3 8p.
Электросхема
Остались вопросы про электро схему автомобиля ауди а3? Изучите данную книгу: “скачать“
