Audi A8 D4 — третье поколение модели Audi A8 (4H), выпускавшийся в 2011, 2013, 2014, 2015, 2016, 2017 и 2018 годах. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi A8 D4. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
- Общая информация о расположении блоков реле и предохранителей
- Блок предохранителей в левой части приборной панели ауди а8 д4
- Блок предохранителей в правой части приборной панели Audi A8 d4
- Блок предохранителей в багажном отсеке
- Электросхема Audi a8 d4
- Частые вопросы: предохранители и реле Audi A8 D4 (2011–2018)
Общая информация о расположении блоков реле и предохранителей
- Разветвитель электроцепи в водоотводящем коробе. Через установленные в нём предохранители подаётся напряжение на блоки управления вентиляторов радиатора. Разветвитель является также точкой соединения токопровода.
- Блок предохранителей в правой части передней панели. Установленные в нём предохранители обозначаются на электросхеме «SC». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.
- Блок предохранителей и реле и узловой концентратор шины CAN в багажном отсеке справа. Установленные в нём предохранители обозначаются на электросхеме «SF». К этим предохранителям клиент может получить доступ самостоятельно, сняв вещевое отделение в задней правой части багажного отсека.
- Главный блок предохранителей на плюсовом выводе АКБ. С этим блоком предохранителей совмещено устройство аварийного отключения АКБ.
- Блок предохранителей и реле в водоотводящем коробе со стороны водителя (E-Box) (под бачком омывателя). Крышка этого блока
предохранителей служит одновременно кронштейном блока управления двигателя. Этот блок предохранителей называют также
E-Box; находящиеся в нём предохранители обозначаются на электросхеме «SA».
- Коммутационный блок и узловой концентратор шины CAN в нижней части левой стойки A.
- Блок предохранителей и реле в области блока управления бортовой сети. (под передней панелью в пространстве для ног со стороны водителя). Установленные в нём предохранители обозначаются на электросхеме «SD».
- Блок предохранителей в левой части передней панели. Установленные в нём предохранители обозначаются на электро схеме «SB». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.
Этот материал должен дать читателю только общее представление о структуре системы электропитания, блоков реле и предохранителей в Audi
A8 с 2010 года выпуска, отдельные элементы системы представлены схематически. Точное расположение предохранителей и электрической проводки см. в актуальной литературе по техническому обслуживанию.

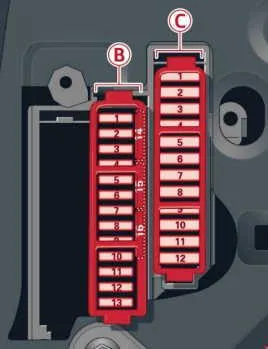

Блок предохранителей в левой части приборной панели ауди а8 д4
| № | A | Назначение |
|---|---|---|
| Панель предохранитель (B) | ||
| № | Назначение | |
| 1 | 5 | Переключатель света фар |
| 2 | 5 | Аварийный пуск (идентификационный ключ) |
| 3 | 7.5 | Модуль управления (задняя левая дверь) |
| 5 | 15 | Звуковой сигнал |
| 6 | 7.5 | Освещение салона (потолок) |
| 8 | 10/5 | Рукоятка рулевой колонки, обогрев руля, мульти-руль |
| 10 | 5 | Регулировка рулевой колонки |
| 11 | 7.5 | Модуль управления (дверь водителя) |
| 12 | 10 | Диагностический разъем, датчик свет/дождя |
| 14 | 25 | Регулировка рулевой колонки |
| 15 | 20 | Гидроусилитель руля, компрессор кондиционера |
| 16 | 15 | Усилитель тормозов |
| Панель предохранителей (C) | ||
| 1 | 30 | Подогрев передних сидений |
| 2 | 30 | Стеклоочиститель |
| 3 | 30 | Переднее наружное освещение |
| 4 | 20 | Люк |
| 5 | 30 | Стеклоподъемник водителя |
| 6 | 15 | Сиденье водителя (пневматическое) |
| 7 | 20 | Панорамный люк |
| 8 | 35 | Динамическое рулевое управление |
| 9 | 30 | Переднее наружное освещение |
| 10 | 35 | Омыватель лобового стекла, омыватель фар |
| 11 | 30 | Задний левый стеклоподъемник |
| 12 | 40 | Панорамный люк |

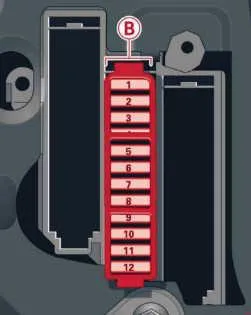

Блок предохранителей в правой части приборной панели Audi A8 d4
| № | A | Назначение |
|---|---|---|
| 1 | 5 | Противоугонная система |
| 2 | 15 | Модуль управления коробкой передач |
| 3 | 40 | Передний вентилятор климат-контроля |
| 4 | 35 | Питание двигателя |
| 5 | Резервный | |
| 6 | 5 | Модуль управления двигателем |
| 7 | 7.5 | Модуль управления (передняя правая дверь) |
| 8 | 30 | Стеклоподъемник переднего пассажира |
| 9 | 10 | Модуль управления ESC |
| 10 | 25 | Модуль управления ESC |
| 11 | 30 | Задний правы стеклоподъемник |
| 12 | 15 | Переднее сиденье пассажира (пневматическое) |

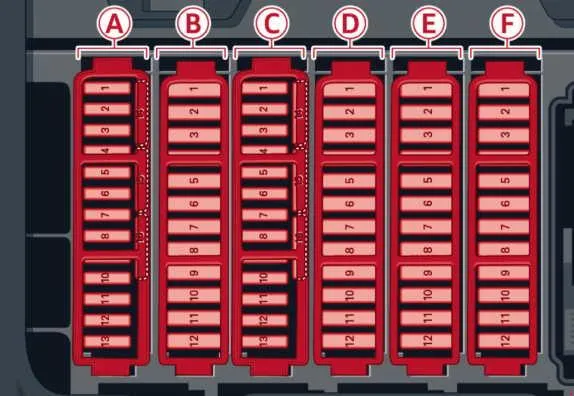

Блок предохранителей в багажном отсеке
О том как получить доступ к ним, смотрите в нашем видео в конце материала.
| № | A | Назначение |
|---|---|---|
| Панель предохранитель (A) | ||
| № | Назначение | |
| 1 | 5 | Кнопка, регистратор данных, диагностический разъем, ВСМ–1, адаптивная система освещения |
| 2 | 5 | Сетевой шлюз |
| 3 | 5 | Адаптивная пневматическая подвеска |
| 4 | 5 | Система парковки |
| 5 | 5 | Рычаг рулевой колонки |
| 6 | 5 | Датчик системы управления подвеской |
| 7 | 5 | Натяжители ремней безопасности, блок управления подушками безопасности |
| 8 | 5 | Подогрев сопла омывателя, система homelink (открывание двери гаража), модуль управления системой ночного видения, спортивный дифференциал, ионизатор |
| 9 | 5 | Электромеханический модуль управления стояночным тормозом |
| 10 | 5 | Обогреватель заднего сиденья, холодильник, зеркало заднего вида |
| 11 | 5 | Динамическое рулевое управление |
| 12 | 5 | Рычаг переключения передач, ВСМ–2 |
| 13 | 5 | Ассистент перестроения Audi side assist |
| 14 | 5 | Модуль управления двигателем |
| 15 | 40 | Стартер |
| 16 | 10/5 | Датчик положения левой фары |
| Панель предохранитель (B) | ||
| 1 | 25 | Левый натяжитель ремня безопасности |
| 2 | 25 | Правый натяжитель ремня безопасности |
| 3 | 5 | Диагностика стартера |
| 4 | 7.5 | DC/DC преобразователь |
| 5 | 7.5 | Адаптивный круиз-контроль |
| 6 | 10 | Правая фара (фара с адаптивным светом) |
| 7 | 5 | Модуль управления ESC |
| 8 | 5 | Sound actuator, блок управления АЕМ |
| 9 | 10 | Адаптивный круиз-контроль |
| 10 | 5 | Модуль управления коробкой передач |
| 11 | 5 | Датчики системы климат-контроля |
| Панель предохранителей (C) | ||
| 1 | 5 | Электромеханический стояночный тормоз |
| 2 | 5 | Датчик контроля подвески |
| 3 | 7.5 | Модуль управления (задняя правая дверь) |
| 4 | 5 | Smart modul tank |
| 5 | 15 | Передний блок управления системой климат-контролем |
| 6 | 10 | Задний блок управления системой климат-контролем |
| 7 | 5 | Сетевой шлюз |
| 8 | 15 | Холодильник |
| 9 | 5 | Интерфейс для специальных функций |
| 10 | 5 | Телефонный адаптер, Bluetooth handset |
| 11 | 15 | Модуль управления АЕМ |
| 12 | 10 | Рычаг переключения передач |
| 13 | 10 | Внешнее освещение |
| 14 | 20 | Задние внешние освещение |
| 15 | 25 | Топливный насос |
| 16 | 30 | Электромеханический стояночный тормоз |
| Панель предохранитель (D) | ||
| 3 | 20 | Задняя розетка |
| 5 | 15 | Адаптивная пневматическая подвеска |
| 6 | 25 | Розетка 115 В |
| 7 | 30 | Электромеханический стояночный тормоз |
| 8 | 25 | Задний подогрев сидений |
| 9 | 20 | Заднее наружное освещение |
| 10 | 20 | Задний вентилятор системы климат-контроля |
| 11 | 20 | Задний солнцезащитный козырек, доводчик, замок багажника, keyless go/entry, лючок бензобака |
| 12 | 30 | Модуль управления крышкой багажника |
| Панель предохранитель (E) | ||
| 1 | 5 | Блок регулировки задних сидений |
| 3 | 7.5 | Левое задние сиденье (пневматическое) |
| 5 | 20 | Модуль управления тягово-сцепного устройства |
| 6 | 30 | Левое задние сиденье |
| 7 | 30 | Правое задние сиденье |
| 8 | 20 | Модуль управления тягово-сцепного устройства |
| 9 | 15 | Модуль управления тягово-сцепного устройства |
| 10 | 7.5 | Правое задние сиденье (пневматическое) |
| Панель предохранитель (F) | ||
| 1 | 30 | Радио приемник/усилитель звука |
| 2 | 30 | Усилитель звука |
| 3 | 10 | Мультимедийная система RSE (Rear Seat Entertainment), радиоприемник/усилитель звука |
| 5 | 5 | Автоматическое затемнение зеркала заднего вида |
| 6 | 5 | DVD проигрыватель |
| 7 | 5 | TV тюнер |
| 8 | 7.5 | MMI unit/drives |
| 9 | 5 | Комбинация приборов, аналоговые часы |
| 10 | 5 | MMI дисплей |
| 11 | 7.5 | Радио приемник |
| 12 | 5 | Камера заднего вида (датчики парковки), вид сверху |
Электросхема Audi a8 d4
Больше информации о всех блоках с предохранителями и реле и всей электро схеме можете получить изучив данную книгу: “скачать”
Частые вопросы: предохранители и реле Audi A8 D4 (2011–2018)
Где находится блок предохранителей на Audi A8 D4 (2011–2018)?
Где искать блоки на Audi A8 D4 (2011–2018): Освещение салона (потолок); Рукоятка рулевой колонки, обогрев руля, мульти-руль; Регулировка рулевой колонки; Гидроусилитель руля, компрессор кондиционера. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi A8 D4 (2011–2018)?
Найдите позицию прикуривателя в таблице на странице Audi A8 D4 (2011–2018) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Audi A8 D4 (2011–2018) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Audi A8 D4 (2011–2018)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Audi A8 D4 (2011–2018)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi A8 D4 (2011–2018)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi A8 D4 (2011–2018)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Audi A8 D4 (2011–2018)?
Схема и таблица предохранителей Audi A8 D4 (2011–2018) — на этой странице: Общая информация о расположении блоков реле и предохранителей, Блок предохранителей в левой части приборной панели ауди а8 д4, Блок предохранителей в правой части приборной панели Audi A8 d4. Сохраните страницу — номиналы соответствуют штатной комплектации.
