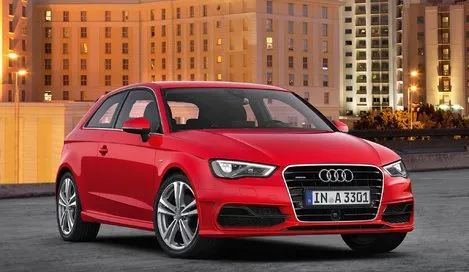

Audi A3 8V — третье поколение семейства Audi A3, выпускавшийся в 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах с обозначением 8V. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi A3 8V. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
Обращаем Ваше внимание, что представленные в следующих таблицах данные, относится только к определенным версиям модели и зависит от её комплектации. Сверяйте назначение с Ваши на обратной стороне защитной крышки.

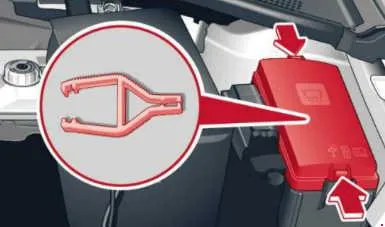

Блок предохранителей в моторном отсеке А3 8v
Для доступа, от щелкните крепление и сверьте текущее описание с Вашим на задней стороне крышки.
| № | Описание |
|---|---|
| 1 | Модуль управления ESC |
| 2 | Модуль управления ESC |
| 3 | Модуль управления двигателем (бензин / дизельное топливо) |
| 4 | Охлаждение двигателя, компоненты двигателя, реле катушки автономного отопителя (1 + 2), реле топливного насоса вторичного воздуха |
| 5 | Компоненты двигателя, система резервуаров |
| 6 | Датчик тормозного сигнала |
| 7 | Компоненты двигателя, водяные насосы |
| 8 | Датчик кислорода |
| 9 | Компоненты двигателя, выпускная дверь, модуль управления временем свечения, клапан SULEV |
| 10 | Топливные форсунки, модуль управления топливом |
| 11 | Нагревательный элемент вспомогательного нагревателя 2 |
| 12 | Нагревательный элемент вспомогательного нагревателя 3 |
| 13 | Модуль управления автоматической коробкой передач |
| 14 | – |
| 15 | Звуковой сигнал |
| 16 | Катушка зажигания / силовая электроника (Plug-in hybrid drive *) |
| 17 | Модуль управления ESC, модуль управления двигателем |
| 18 | Клемма 30 (опорное напряжение) |
| 19 | Дворники |
| 20 | Звуковой сигнал |
| 21 | – |
| 22 | Диагностика терминала 50 |
| 23 | Стартер |
| 24 | Вспомогательный нагревательный элемент 1, усилитель тормозов (гибридный привод *) |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Вакуумный насос / водяной насос (сменный гибридный привод *) |
| 32 | Светодиодные фары |
| 33 | Память усилителя тормозов (гибридный привод *) |
| 34 | Усилитель тормозной системы (гибридный привод *) |
| 35 | Реле (подключаемый гибридный привод *) |
Блок реле и предохранителей в салоне Ауди

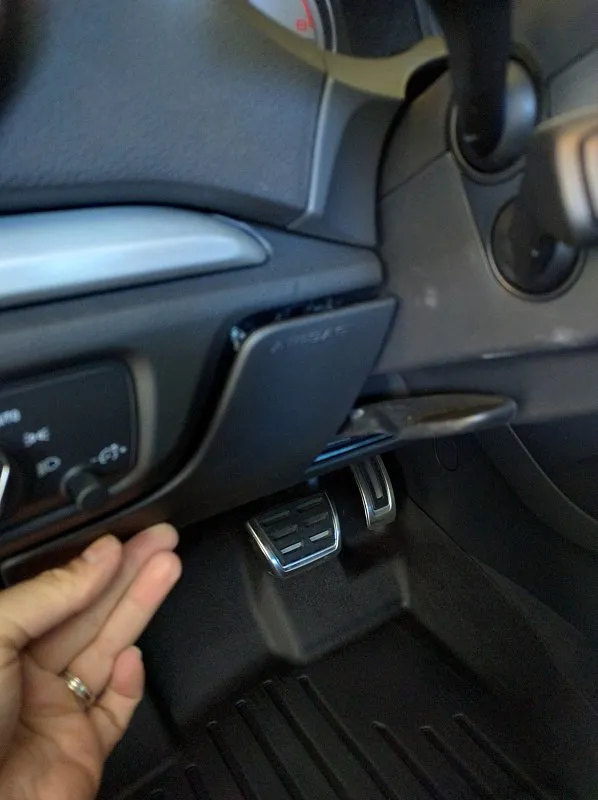

Для доступа к блоку откройте отделение для перчаток и вы увидите что-то на подобие тяги.
Сняв крышку с помощью тяг увидите что то подобное.
| № | Описание |
|---|---|
| 1 | Компоненты двигателя |
| 2 | Регулировка положения сидений |
| 3 | Крышка гидравлического насоса (кабриолет) |
| 4 | Панель управления MMI, компоненты MMI |
| 5 | шлюз |
| 6 | Селектор (автоматическая коробка передач) |
| 7 | Управление климатом / отоплением, автономное отопление, реле обогрева заднего стекла |
| 8 | Диагностика, электромеханический выключатель стояночного тормоза, выключатель света, датчик дождя и освещенности, блок связи с внутренним освещением (гибридный привод *) сигнализация |
| 9 | Модуль переключателя рулевой колонки |
| 10 | дисплей |
| 11 | Натяжные ремни безопасности со стороны водителя |
| 12 | Область MMI |
| 13 | Модуль управления адаптером амортизаторов / сервисный штекер (Plug-in hybrid drive *) |
| 14 | Вентилятор климатической установки |
| 15 | Электронный замок рулевой колонки |
| 16 | Область MMI |
| 17 | Приборный щиток |
| 18 | Камера заднего вида |
| 19 | Убедить ключевой модуль управления системой, систему резервуаров |
| 20 | Дополнительная система |
| 21 | – |
| 22 | – |
| 23 | Наружное освещение, форсунки с подогревом омывающей жидкости |
| 24 | Панорамный люк / модуль управления верхнего силового агрегата, защелка верхнего силового агрегата (кабриолет) |
| 25 | Двери двери / двери водителя (например, электрические стеклоподъемники) |
| 26 | Обогрев сидений |
| 27 | Звук усилителя |
| 28 | Модуль управления электроприводом, электроника (кабриолет) |
| 29 | Внутреннее освещение |
| 30 | – |
| 31 | Наружное освещение |
| 32 | Системы помощи водителю |
| 33 | Воздушная подушка |
| 34 | Подсветка кнопок, катушки для реле обогрева верхней кабины (кабриолет) и реле гнезда, внутренний звук, переключатель заднего хода, датчик температуры |
| 35 | Функциональное освещение, диагностика, система управления дальним светом фар, датчик качества воздуха, зеркало заднего вида с автоматическим затемнением |
| 36 | Правый поворотный фонарь / правый светодиодный фонарь |
| 37 | Левый поворотный фонарь / левая фара дальнего света |
| 38 | Высоковольтная батарея (сменный гибридный привод *) |
| 39 | Боковые двери двери / переднего пассажира (например, электрические стеклоподъемники) |
| 40 | Розетки |
| 41 | Натяжные ремни безопасности переднего пассажира |
| 42 | Центральный замок, стеклоомыватель |
| 43 | Фонари, освещение |
| 44 | Полный привод |
| 45 | – |
| 46 | – |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Усилитель внешнего шума (Plug-in hybrid drive *) |
| 49 | Стартер, датчик сцепления, катушка реле фар, высоковольтная батарея (гибридный привод *) |
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | Обогрев заднего стекла |
Дополнительная информация
Хотите узнать больше про ауди а3 8v? Изучите книгу руководство: “скачать”
Частые вопросы: предохранители и реле Audi A3 8V (2013–2020)
Где находится блок предохранителей на Audi A3 8V (2013–2020)?
Где искать блоки на Audi A3 8V (2013–2020): Панель управления MMI, компоненты MMI; Модуль переключателя рулевой колонки; Электронный замок рулевой колонки; Высоковольтная батарея (сменный гибридный привод *). Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi A3 8V (2013–2020)?
Найдите позицию прикуривателя в таблице на странице Audi A3 8V (2013–2020) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Audi A3 8V (2013–2020) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Что делать, если не работает обогрев заднего стекла на Audi A3 8V (2013–2020)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi A3 8V (2013–2020)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi A3 8V (2013–2020)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Audi A3 8V (2013–2020)?
Схема и таблица предохранителей Audi A3 8V (2013–2020) — на этой странице: Блок предохранителей в моторном отсеке А3 8v, Блок реле и предохранителей в салоне Ауди, Дополнительная информация. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Audi A3 8V (2013–2020)?
На Audi A3 8V (2013–2020) обычно два блока: салонный и подкапотный, как указано в разделе «Блок предохранителей в моторном отсеке А3 8v». Третий блок в багажнике — только если он есть в перечне на этой странице.
