Пежо 407 – блоки із запобіжниками

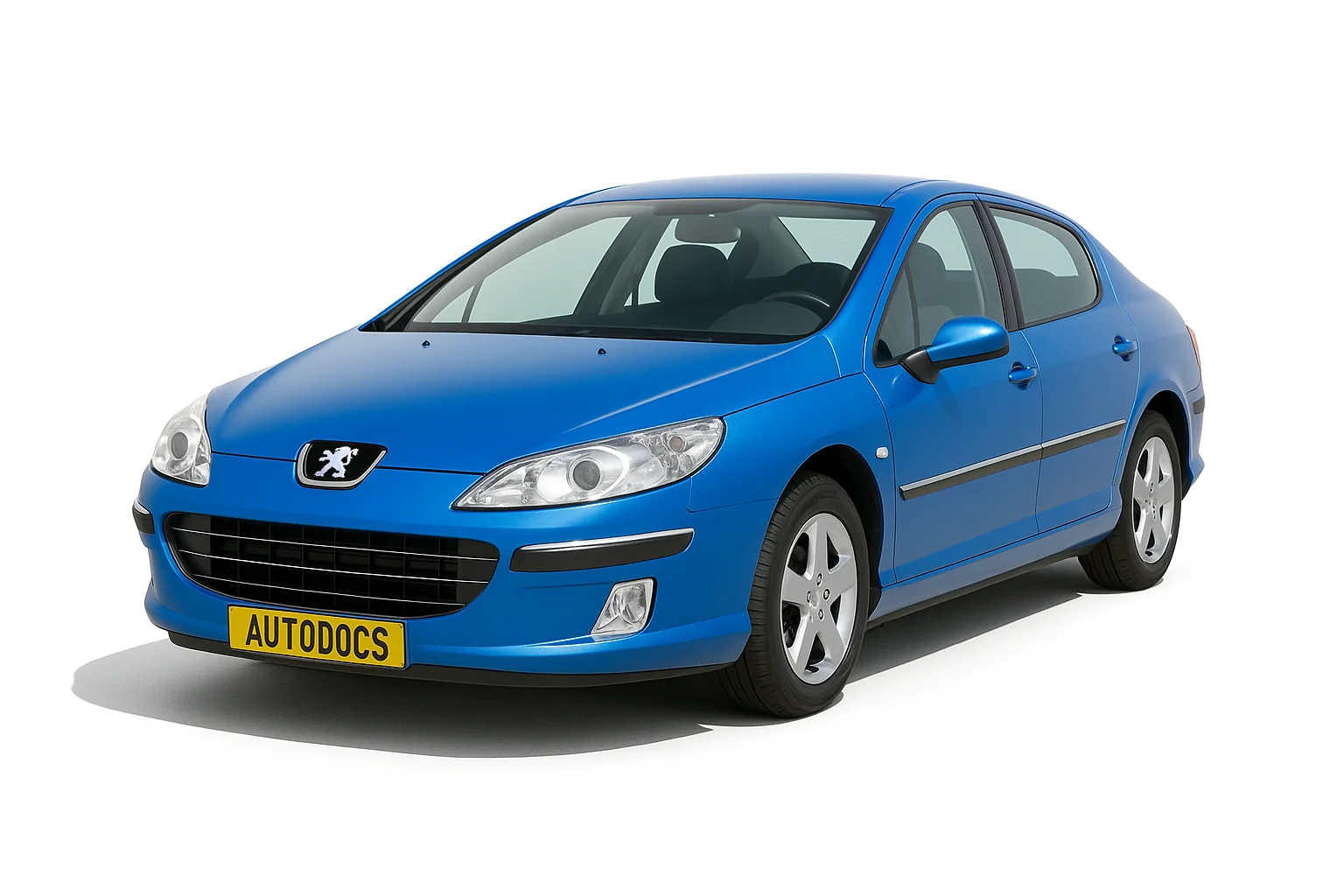

Французький автомобіль Peugeot 407 випускався з кузовами седан, універсал SW , купе в 2004, 2005, 2006, 2007, 2008, 2009 та 2010 роках. Ми пропонуємо ознайомитися з інформацією про запобіжників пежо 407 та реле з описом схем блоків. Покажемо як замінити запобіжник прикурювача та надамо посилання на завантаження керівництва з експлуатації.

Для автомобілів випущено до 2007 року

Блок у моторному відсіку

Він розташований поруч із АКБ. Для доступу зніміть захисний кожух та підніміть кришку.

Схема блоку

Опис

1. 20 A Блок керування двигуном.
2. 15 A Звуковий сигнал.
3. 10 A Омивач вітрового та заднього скла.
4. 20 A Омивач фар.
5. 15 A Паливний насос.
6. 10 A ЕБУ автоматичної коробки.
7. 10 A ЕБУ підсилювача керма.
8. 20 A Ланцюг обмотки стартера.
9. 10 A Ланцюг живлення ксенонових ламп, контактор стоп – сигналу, регулятори кута нахилу галогенної оптики.
10. 30 A Датчики керування двигуном (котушка запалювання, електроклапани, кисневі датчики).
11. 40 A Вентилятор кондиціонування повітря (або не використовується).
12. 30 A Очищувач вітрового скла.
13. 40 A Живлення інтелектуального комутаційного блоку (+ від замку запалювання).
14. 30 A Електроклапан регулювання тиску наддуву.

Запобіжники у салоні

Щоб до нього дістатися, треба відкрити кришку ящика з боку водія, в нижній частині панелі приладів. А потім проштовхнути вниз сам блок запобіжників.

Схема

Позначення

За прикурювач відповідає запобіжник номер 10. Якщо не знаєте, як його помітити, подивіться відео матеріал.

Окремо знаходяться такі елементи:

• G36 30 A Електрорегулювання правого сидіння, аудіосистема Hi-Fi в комплексі.
• G37 15 A Ланцюг живлення 6-ступінчастої автоматичної коробки.
• G38 30 A Електропідігрів лівого та правого сидінь.
• G39 30 A Блок пам'яті сидінь.
• G40 30 A Електрорегулювання лівого сидіння.

Блок із запобіжниками у багажному відділенні

Для доступу треба повернути два гвинти кріплення захисту праворуч.

Схема

Розшифровка

F1 15 A Очищувач заднього скла.
F2 15 A Замок люка паливного бака.
F3 15 A Електрична розетка 12 В задня.
F4 15 A Фільтр фільтра.
F5 40 A Обігрів заднього скла.

Для автомобілів випущено з 2007 року

Запобіжники під капотом

У моторному відсіку розташовуються так само в блоці біля акумулятора.

Схема

Призначення

1. 20А ЕБУ двигуна.
2. 15А Звуковий сигнал.
3. 10А Омивачі вітрового та заднього скла.
4. 20А Омивачі фар.
5. 15А Компоненти системи ЕБУ двигуна (паливний насос, клапан продування адсорбера, …).
6. 10А ЕБУ автоматичної коробки передач.
7. 10А Комутаційний блок системи захисту, датчик витрати повітря, контактор системи зчеплення, контактор 6-ступінчастої АКП, контактори STOP-сигналу, світлосалонне світлочутливе дзеркало заднього виду, приводи шторки панорамного даху (407 SW).
8. 20А Ланцюг обмотки стартера.
9. 10А Ланцюг живлення ксенонових ламп, контактор STOPсигналу, електронасос підсилювача рульового керування, електронний блок керування чотириступінчастою АКП, реле блокування АКП.
10. 30А Компоненти системи ЕБУ двигуна (котушка запалювання, електричні клапани, кисневі датчики).
11. 40А Вентилятор системи кондиціювання (або не використовується).
12. 30А Очищувач вітрового скла.
13. 40А Живлення комутаційного блоку (+ від замку запалювання).
14. 30А Електроклапан регулювання тиску наддуву.

Блок у салоні пежо 407

Розташування

Схема

Опис

• F1 15 Очищувач заднього скла.
• F2 30 Центральний замок/суперблокування замків.
• F3 5 Подушки безпеки.
• F4 10 Датчик системи динамічної стабілізації ESP, діагностичний роз'єм, вентиляційний люк у даху (седани), датчик положення маховика.
• F5 30 Двопозиційний вимикач передніх склопідйомників, вентиляційний люк у даху (седани), шторка панорамного даху (407 SW).
• F6 30 Двопозиційний вимикач задніх склопідйомників.
• F7 5 Підсвічування ящика рукавички, бічні повторювачі покажчиків поворотів, передній і задній плафони загального освітлення салону,
  плафони індивідуального освітлення, косметичне дзеркало.
• F8 20 Багатофункціональний дисплей, автомагнітола, підрульові перемикачі, комутаційний блок причепа, ЕБУ системи охоронної сигналізації, системи навігації та телематики (залежно від країни постачання автомобіля).
• F9 30 Прикурювач, система телематики (залежно від країни постачання автомобіля), електрична
  розетка 12 В ззаду (не більше 100 Вт).
• F10 15 ЕБУ бортової системи контролю падіння тиску повітря в шинах.
• F11 15 Діагностичний роз'єм, замок запалювання з блокуванням кермового механізму.
• F12 30 Система бездротового зв'язку "вільні руки", роз'єм електроджгута причепа, комутаційний блок причепа, зумери системи паркування заднім ходом, електричне сидіння пасажира, датчик дощу та освітлення, охоронна сигналізація.
• F13 5 ЕБУ двигуна, вимикач реле очищувача вітрового скла.
• F14 15 Електричний блок керування регулюванням сидіння водія, панель приладів, панель керування кондиціонером повітря, ЕБУ системи подушок безпеки.
• F15 15 Електропривод системи блокування замків від дітей, повне блокування замків задніх дверей.
• F17 40 Обігрівач заднього скла.
• FS1 – Шунт PARC.

Окремо є такі елементи.

G29 5 Система телематики (залежно від країни постачання автомобіля).
G30 30 Електричний блок керування регулюванням сидіння водія.
G31 30 Електричний блок керування регулюванням сидіння пасажира.
G32 15 Електрична розетка 12 В задня (не більше 100 Вт)
G33 – Не використовується.
G34 – Не використовується.
G35 – Не використовується.
G36 – Не використовується.
G37 15 Живлення ЕБУ 6-ступінчастою АКП.
G38 30 Обігрівачі правого та лівого сидінь.
G39 – ЕБУ причепа (додаткове обладнання).
G40 30 Аудіосистема Hi-Fi.

За передній прикурювач відповідає запобіжник номер 9 на 30А, а задній G32 на 15А.
