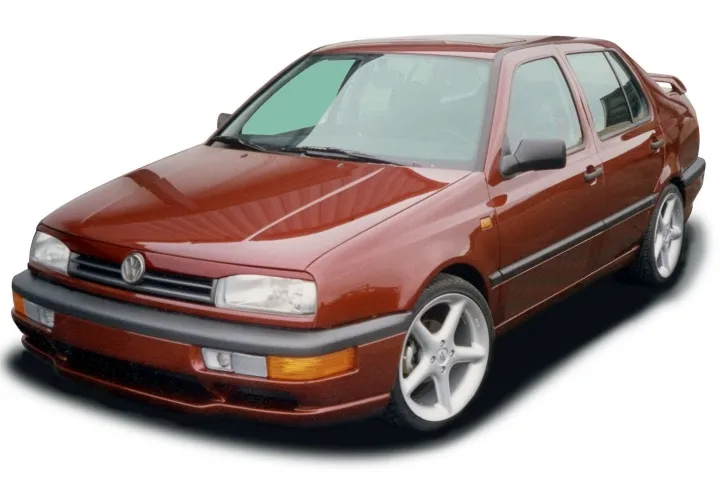

Volkswagen Vento – надежный компактный автомобиль, созданный на платформе Golf с классическим кузовом седан. Производство началось в 1979 году и продолжается до сегодняшнего дня, сменив шесть поколений. На американском рынке модель известна как Jetta. В этой статье подробно рассматриваются блоки предохранителей и реле Volkswagen Vento для моделей 1991, 1992, 1993, 1994, 1995, 1996, 1997 и 1998 годов выпуска. Вы найдете детальные схемы расположения элементов, фотографии реальных блоков и узнаете, какой предохранитель отвечает за прикуриватель. В завершение статьи доступны для скачивания полные электрические схемы автомобиля.
Актуальное назначение предохранителей может отличаться от представленного и зависит от страны поставки и уровня оснащенности Вашего автомобиля.
Блок в салоне
Он находится в нижней части приборной панели со стороны водителя, за защитной крышкой. Для её снятия нажмите на кнопки – фиксаторы.
Сам блок выглядит примерно так:
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 10 | Левая фара — ближний свет, электродвигатели корректора фар |
| 2 | 10 | Ближний свет — правая фара |
| 3 | 10 | Лампы подсветки номерного знака |
| 4 | 15 | Очиститель и омыватель стекла задней двери |
| 5 | 15 | Очистители, омыватели, омыватели фар |
| 6 | 20 | Вентилятор отопителя |
| 7 | 10 | Передние и задние габариты — правые |
| 8 | 10 | Передние и задние габариты — левые |
| 9 | 20 | Обогреватель заднего стекла |
| 10 | 15 | Противотуманные фары |
| 11 | 10 | Дальний свет- левая фара |
| 12 | 10 | Дальний свет — правая фара |
| 13 | 10 | Звуковые сигналы |
| 14 | 10 | Фонари заднего хода, подогреватели форсунок омывателя, центральный замок, электропривод зеркала заднего вида на двери, подогреватель сидений, система поддержания скорости, электропривод стеклоподъемников |
| 15 | 10 | Спидометр, подогреватель впускного коллектора |
| 16 | 15 | Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк, система отопителя Thermotronic |
| 17 | 10 | Лампы аварийной сигнализации, указатели поворота |
| 18 | 20 | Топливный насос, подогреваемый кислородный датчик |
| 19 | 30 | Вентилятор радиатора, реле кондиционера |
| 20 | 10 | Стоп-сигналы |
| 21 | 15 | Дампы освещения салона, лампа освещения багажника, центральный замок, люк |
| 22 | 10 | Радио, предохранитель прикуривателя |
| Назначение реле | ||
| 1 | Реле кондиционера | |
| 2 | Реле очистителя/ омывателя заднего стекла | |
| 3 | Реле электронного блока управления двигателем | |
| 4 | Реле основных цепей зажигания | |
| 5 | — | |
| 6 | Реле — прерыватель указателей поворота | |
| 7 | Блок управления омывателями фар | |
| 8 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла | |
| 9 | Реле индикатора не пристегнутых ремней безопасностями 1995 г. | |
| 10 | Реле противотуманных фар | |
| 11 | Реле звукового сигнала | |
| 12 | Реле топливного насоса | |
| 13 | Реле подогревателя впускного коллектора | |
| 14 | — | |
| 15 | Реле насоса АВS | |
| 16 | Реле фонарей заднего хода (Ecomatic) | |
| 17 | Реле дальнего света фар (Ecomatic) | |
| 18 | Реле ближнего света фар (Ecomatic) | |
| 19 | Предохранитель 30А — кондиционер, Climatronic 2,0/2,8 (1993) | |
| 20 | Реле выключателя запрещения запуска | |
| 21 | Реле кислородного датчика | |
| 22 | Реле индикатора не пристегнутых ремней безопасности (1995) | |
| 23 | Реле вакуумного насоса (Ecomatic) | |
| 24 | Термопредохранитель (20А) – Электропривод стеклоподъемников | |
За прикуриватель отвечает предохранитель номер 22 на 10А.
Предохранители под капотом
На автомобилях с дизельными двигателями электрическая цепь питания свечей накала защищена предохранителем высокой мощности, выполенным в виде плавкой вставки.
На некоторых моделях, при включении вентилятора охлаждения радиатора, так же может использоваться плавкая вставка.
Электросхемы фольксваген венто
Больше информации про все электрические схемы в автомобиле Volkswagen Vento можете узнать в данном руководстве: “скачать“.
