Volkswagen Polo 3 generacji znany jest również jako Polo Classic. Produkowany w latach 1994, 1995, 1996, 1997, 1998, 1999, 2000 i 2001 w wersjach nadwoziowych sedan i hatchback. Model ten przeszedł lifting w 1999 roku. Zmiany te objęły również instalację elektryczną pojazdu. W naszym materiale pokażemy ogólne rozmieszczenie elektronicznych jednostek sterujących Volkswagena Polo 3 Classic oraz szczegółowo opiszemy bloki bezpieczników i przekaźników. Osobno wyróżnimy bezpiecznik zapalniczki.
Spis treści
Ogólne rozmieszczenie jednostek sterujących
Schemat
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Rezystor silnika wentylatora nagrzewnicy/klimatyzacji – w bloku nagrzewnicy |
| 3 | Jednostka sterująca klimatyzacją/nagrzewnicą |
| 4 | Akumulator |
| 5 | Jednostka sterująca centralnym zamkiem – w prawej części bagażnika |
| 6 | Gniazdo diagnostyczne (DLC) – do 08/99 |
| 7 | Gniazdo diagnostyczne (DLC) – od 09/99 – za popielniczką |
| 8 | Elektroniczna jednostka sterująca silnikiem – na rezonatorze układu dolotowego |
| 9 | Jednostka sterująca silnikiem wentylatora układu chłodzenia |
| 10 | Blok bezpieczników i przekaźników, komora silnikowa |
| 11 | Blok bezpieczników i przekaźników, zestaw wskaźników 1 |
| 12 | Blok bezpieczników i przekaźników, zestaw wskaźników 2 |
| 13 | Jednostka sterująca reflektorami ksenonowymi (lew.) |
| 14 | Jednostka sterująca reflektorami ksenonowymi (praw.) |
| 15 | Jednostka sterująca świecami żarowymi – obok bloku bezpieczników i przekaźników zestawu wskaźników 2 |
| 16 | Przekaźnik świec żarowych – obok bloku bezpieczników i przekaźników zestawu wskaźników 2 |
| 17 | Jednostka sterująca korektą reflektorów – w lewej części bagażnika |
| 18 | Syrena klaksonu – za zderzakiem |
| 19 | Elektroniczna jednostka sterująca immobilizerem |
| 20 | Czujnik temperatury otoczenia |
| 21 | Jednostka sterująca ogrzewaniem fotela kierowcy – pod fotelem |
| 22 | Jednostka sterująca ogrzewaniem fotela pasażera – pod fotelem |
| 23 | Elektroniczna jednostka sterująca SRS |
| 24 | Elektroniczna jednostka sterująca skrzynią biegów – na rezonatorze układu dolotowego |
Blok w kabinie
Znajduje się pod deską rozdzielczą po stronie kierowcy i jest zabezpieczony osłoną.
Wariant 1
Schemat
Oznaczenie
| 1 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 2 | Przekaźnik wycieraczki/spryskiwacza szyby tylnej |
| 3 | |
| 4 | Przekaźnik obwodów pomocniczych zapłonu |
| 5 | |
| 6 | Przekaźnik-przerywacz kierunkowskazów |
| 7 | Przekaźnik pompy spryskiwaczy reflektorów |
| 8 | Przekaźnik pracy przerywanej wycieraczki/spryskiwacza szyby przedniej |
| 9 | Brzęczyk ostrzegawczy o pozostawionych włączonych światłach pozycyjnych |
| 10 | Zwora (tylna światła przeciwmgielne) |
| 11 | Zwora (klakson) |
| 12 | Przekaźnik pompy paliwowej |
| 13 | Przekaźnik świec żarowych |
| 14 | Przekaźnik podgrzewacza kolektora dolotowego |
| F1 | (10A) Lewy reflektor – światła mijania, korektor reflektorów – lewy. |
| F2 | (10A) Prawy reflektor – światła mijania, korektor reflektorów – prawy. |
| F3 | (10A) Oświetlenie tablicy rejestracyjnej |
| F4 | (15A) Wycieraczka szyby tylnej |
| F5 | (15A) Wycieraczka/spryskiwacz szyby przedniej, podgrzewacz dysz spryskiwaczy szyby przedniej |
| F6 | (20A) Silnik wentylatora nagrzewnicy, przekaźnik klimatyzacji |
| F7 | (10A) Przednie i tylne światła pozycyjne – prawe |
| F8 | (10A) Przednie i tylne światła pozycyjne – lewe |
| F9 | (20A) Ogrzewanie szyby tylnej |
| F10 | (15A) Tylne światło przeciwmgielne |
| F11 | (10A) Światła drogowe – lewy reflektor |
| F12 | (10A) Światła drogowe – prawy reflektor |
| F13 | (10A) Klakson |
| F14 | (15A) Światła cofania, lusterka zewnętrzne przy drzwiach |
| F15 | (10A) Instalacja elektryczna silnika |
| F16 | (15A) Zestaw wskaźników |
| F17 | (10A) Żarówki kierunkowskazów |
| F18 | (20A) Pompa paliwowa, sonda lambda |
| F19 | (30A) Przekaźnik silnika wentylatora układu chłodzenia |
| F20 | (10A) Światła hamowania |
| F21 | (15A) Oświetlenie wnętrza, centralny zamek, zestaw wskaźników, gniazdo diagnostyczne |
| F22 | (10A) System audio, zapalniczka |
| F23 | (30A) ABS |
| F24 | (30A) ABS |
| F25 | (50A) Świece żarowe |
W tym wykonaniu za zapalniczkę odpowiada bezpiecznik numer 22.
Wariant 2
Schemat
Przeznaczenie
| 1 | 10A podgrzewacz sondy lambda |
| 2 | 5A oświetlenie tablicy rejestracyjnej |
| 3 | 10A wtryskiwacz paliwa |
| 4 | 5A światło pozycyjne LH |
| 5 | 5A światło pozycyjne RH |
| 6 | 15A wycieraczka tylnej szyby |
| 7 | 7.5A wskaźniki kierunkowskazów |
| 8 | 5A ABS z EDL/ESP |
| 9 | 5A korektor reflektorów |
| 10 | 7.5A oświetlenie wnętrza, oświetlenie schowka, oświetlenie lusterka wizjera |
| 11 | 5A gniazdo diagnostyczne, klimatyzacja |
| 12 | 10A Prawy reflektor |
| 13 | 10A Lewy reflektor |
| 14 | 10A światła awaryjne |
| 15 | 10A światła hamowania |
| 16 | 5A wyłącznik zapłonu, przerywacz |
| 17 | – |
| 18 | 5A lusterka z podgrzewaniem |
| 19 | 15A klakson |
| 20 | 10A Telematyka |
| 21 | 5A Elektroniczna jednostka sterująca skrzynią biegów |
| 22 | 15A system alarmowy |
| 23 | 5A EGR, przepływomierz powietrza, dodatkowy przekaźnik podgrzewacza, przekaźnik świecy zapłonowej |
| 24 | 5A wyłącznik pedału sprzęgła (Diesel) |
| 25 | 5A Wyłącznik poziomu selektora (automatyczna skrzynia biegów) |
| 26 | 7.5A klimatyzacja, centralny zamek drzwi, szyby elektryczne, lusterka z podgrzewaniem elektrycznym, system nawigacji |
| 27 | 5A zestaw wskaźników |
| 28 | 5A urządzenie czujnika prędkościomierza, urządzenie automatycznej blokady silnika |
| 29 | 7.5A światła cofania, podgrzewane dysze spryskiwaczy, wyrównanie przedniego reflektora |
| 30 | 5A Zawór EGR |
| 31 | 10A sterowanie silnikiem |
| 32 | 5A blok sterowania wyłączaniem paliwa (Diesel) |
| 33 | 10A Elektroniczna jednostka sterująca skrzynią biegów |
| 34 | 10A transformator zapłonowy |
| 35 | 25A szyberdach |
| 36 | 15A sterowanie silnikiem |
| 37 | 15A sterowanie silnikiem |
| 38 | 25A szyba elektryczna kierowcy |
| 39 | 25A szyba elektryczna pasażera |
| 40 | 15A pompa paliwowa |
| 41 | 15A centralny zamek, system alarmowy |
| 42 | 15A radio, nawigacja |
| 43 | 15A przednie i tylne światła przeciwmgielne |
| 44 | 15A korektor lewego reflektora |
| 45 | 15A korektor prawego reflektora |
| 46 | 15A zapalniczka |
| 47 | 20A spryskiwacz reflektorów |
| 48 | 20A tylna szyba z podgrzewaniem |
| 49 | 25A silnik wentylatora z podgrzewaniem |
| 50 | 15A wycieraczki |
| 51 | 15A fotele z podgrzewaniem |
Za zapalniczkę odpowiada bezpiecznik numer 46 o natężeniu 15A.

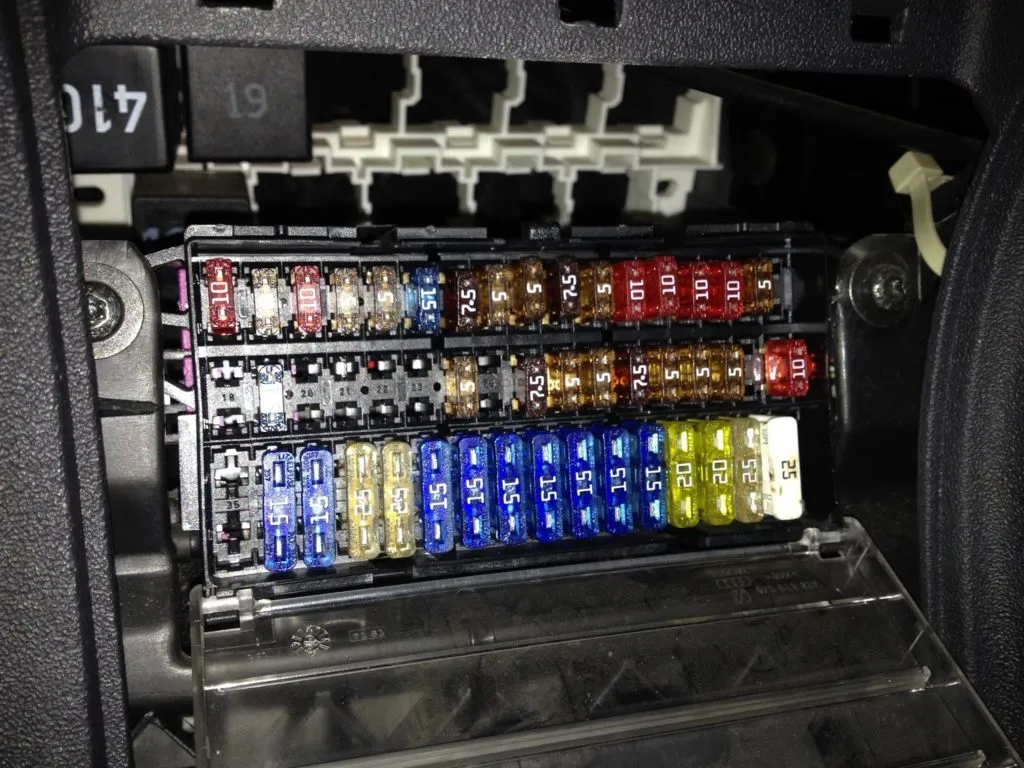

Jak widać na przykładzie zdjęcia, blok z przekaźnikami w tym wykonaniu znajduje się za blokiem bezpieczników. Mogą tu występować następujące elementy:
- Przekaźnik świateł awaryjnych
- Przekaźnik wycieraczki/spryskiwacza szyby przedniej
- Przekaźnik obwodów pomocniczych zapłonu
- Przekaźnik pompy paliwowej
- Przekaźnik ogrzewania lusterek zewnętrznych
Blok pod maską
Znajduje się w pokrywie na akumulatorze. Składa się z bezpieczników i wkładek topikowych dużej mocy.
Rozszyfrowanie
| 1 | (110A) Alternator |
| 2 | (80A) |
| 3 | (50A) Świece żarowe |
| 4 | (50A) Diesel: Świece żarowe. (30A) Benzyna: Klimatyzacja/nagrzewnica |
| 5 | (30A) System ABS/ESP |
| 6 | (30A) System ABS/ESP |
| 7 | (30A) Silnik wentylatora układu chłodzenia |
| 8 | (20A) Klimatyzacja/nagrzewnica |
| 9 | (10A) Klimatyzacja/nagrzewnica |
