Volkswagen Crafter выпускается по настоящее время с различными вариантами кузова: микроавтобус, малотоннажный грузовик и грузопассажирский фургон. Годы выпуска 1 го поколения: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. За этот период автомобиль проходил рестайлинг. С 2017 года на рынки поставляется второе поколение обновленного Volkswagen Crafter. В данной статье вы найдете описание блоков предохранителей и реле фольксваген крафтер, схемы и фотографии блоков, а так же их расположение. Выделим предохранитель отвечающий за прикуриватель.

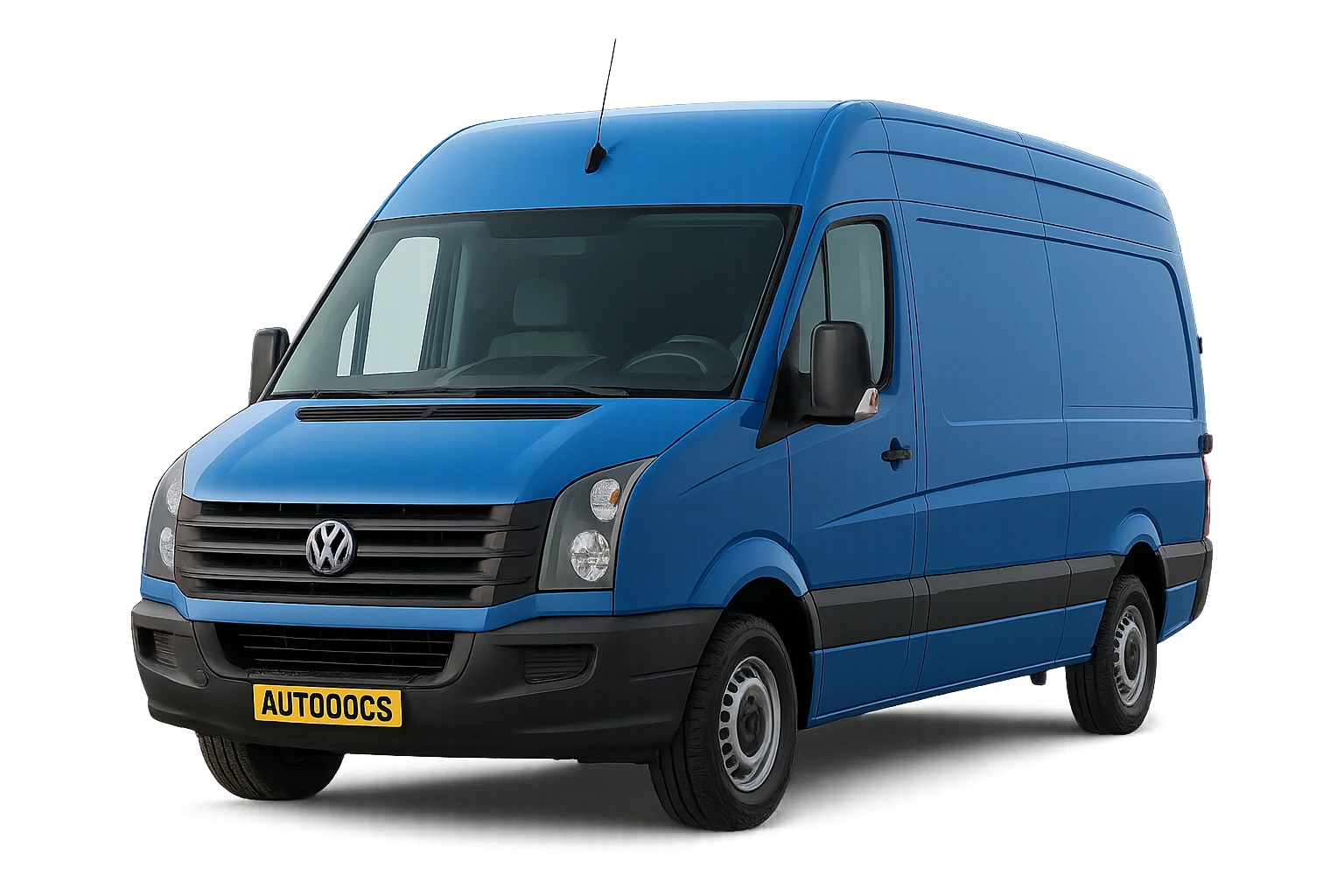

vw crafter

В зависимости от Вашего уровня комплектации автомобиля (Standart, HighLine и т. д.) и года производства, возможно различное исполнение блоков предохранителей и реле.

Расположение блоков

Общее расположение блоков управления

В фольксваген крафтер предусмотрены следующие блоки:

  • Предохранитель электропитания, кл. 30 -S190-
  • Блок предохранителей A на аккумуляторе -SA-
  • Блок предохранителей B на левой стойке -SB-
  • Блок предохранителей и реле C у левой стойки -SC-
  • Блок предохранителей и реле D под сидением водителя -SD-
  • Дополнительные предохранители под сиденьем водителя

Предохранитель электропитания, кл. 30

Основной предохранитель электропитания, кл. 30, находится в жгуте проводов между генератором и стартером

1 предохранитель

Блок предохранителей на аккумуляторе

Блок силовых предохранителей в виде плавких вставок находится около аккумуляторной батареи в пространстве для ног с левой стороны автомобиля.

Блок плавких вставок на АКБ

Схема

Схема на АКБ

Описание

1 80А Блок управления свечей накаливания
2 40/60/ 80А Блок управления вентилятора радиатора, Вентилятор радиатора
3 80А Блок управления бортовой сети, Реле электропитания электронных компонентов двигателя
Блок предохранителей C
4 150А Вторая АКБ, Главный предохранитель дополнительного оборудования
Блок предохранителей D
5 150А Реле электропитания клеммы 15, Реле звукового сигнала, Блок управления бортовой сети
Блок предохранителей B либо Блок предохранителей C
6 Реле разгрузки кл. 15, Реле 1 электропитания
Предохранитель обогрева ветрового стекла
Блок предохранителей D
7 150А Нагревательный элемент дополнительного воздушного отопителя

Блок у левой стойки

Он расположен слева в пространстве для ног под приборной панелью и состоит из 2 блоков: Блок предохранителей B и Блок предохранителей и реле C.

Расположение блока на стойке

Фото пример

Полное фото блока на стойке

Блок предохранителей B

Блок на стойке

Схема

Crafter блок б

Обозначение

1 25А блок управления двери водителя
2 10А Диагностический разъём (Т16/16)
3 25А блок управления ABS
4 40А блок управления ABS
5 Резерв
6 Резерв
7 30А насос омывателя фар
8 15А реле 1 противоугонной сигнализации
9 Резерв
10 15А блок управления с дисплеем магнитолы и навигационной системы
11 7,5А блок управления электроники управления мобильного телефона, блок управления тахографа
12 30А выключатель отопления и изменения мощности обогрева, реле вентилятор приточного воздуха
13 7,5А таймер автономного отопителя
14 30А регулятор обогрева сиденья водителя, регулятор обогрева сиденья переднего пассажира
15 10А выключатель освещения грузовой платформы
16 10А выключатель отопления и изменения мощности обогрева, блок управления климатической установки, CD-чейнджер
17 10А выключатель внутреннего освещения
18 Резерв

Блок предохранителей и реле C

Фото – пример

Фото блока у левой стойки

Схема

Схема блока С

Назначение

Реле

  1. Реле звукового сигнала
  2. Переключающее реле 2 электродвигателя стеклоочистителя
  3. Реле топливного насоса
  4. Переключающее реле 1 электродвигателя стеклоочистителя
  5. Реле электропитания, кл. 50
  6. Реле электропитания клеммы 15
  7. Реле электропитания электронных компонентов двигателя
  8. Реле 2 электропитания, кл. 15

Предохранители

1 15А Сигнал высокого тона
2 25А Электронный замок зажигания
Блок управления эл. блокировки рулевой колонки
3 10А Электронный замок зажигания
Блок управления комбинации приборов
Блок управления двигателя(с мая 2012 года,)
4 5А Переключатель освещения
Центральная панель управления передней панели
5 30А Электродвигатель стеклоочистителя
6 15А Подкачивающий топливный насос
7 5А Блок управления рулевой колонки
8 20А Блок управления двигателя
9 20/25А Предохранитель 6 в блоке предохранителей В (с ноября 2008 до мая 2009)
Блок предохранителей D (с мая 2009 до ноября 2013)
10 10А Расходомер воздуха (с мая 2012)
Модуль оценки уровня восстановителя (с мая 2012)
Нагревательный резистор системы вентиляции картера двигателя (с мая 2012)
Регулятор давления топлива
Переключающий клапан радиатора системы рециркуляции ОГ (с мая 2012)
Обратный клапан подачи восстановителя (с мая 2012)
Насос радиатора системы рециркуляции ОГ (с мая 2012)
Насос восстановителя (с мая 2012 года,)
11 15А Реле разгрузки 2 клеммы 15 (только для а/м весового класса 3,8 т)
Предохранитель 1 в блоке предохранителей D
Предохранитель 2 в блоке предохранителей D
12 10А Блок управления подушек безопасности
13 15А Выключатель освещения вещевого отделения
Прикуриватель
14 5А Переключатель освещения
Блок управления комбинации приборов
Диагностический разъём
15 5А Выключатель отопителя и выбора режима работы
Регулятор корректора фар
Исполнительный электродвигатель корректора левой и правой фары
16 10А Главный выключатель системы стоп-старт
Выключатель нейтрального положения КП
Датчик уровня и температуры масла
Реле топливного насоса
Реле прокачки ОЖ после выкл. двигателя
Блок управления свечей накаливания
Реле электропитания, кл. 50
Реле стартера 1 (с ноября 2013)
Реле стартера 2 (с ноября 2013)
Электромагнитный клапан ограничения давления наддува
Клапан контура циркуляции ОЖ
Клапан заслонки ОГ (с ноября 2013)
Клапан дозирования топлива
Переключающий клапан радиатора системы рециркуляции ОГ
Нагревательный элемент лямбда-зонда
17 10А Блок управления подушек безопасности
18 7,5А Выключатель стоп-сигналов (с июля 2006 до ноября 2011)
Концевой выключатель педали тормоза -F63- (с июля 2006 до ноября 2011)
Реле разгрузки кл. 15
Стабилизатор напряжения (с ноября 2011)
Реле спецнадстроек, кл. 15 (с ноября 2011)
Реле разгрузки 3 для кл. 15 (с ноября 2011 года)
19 7,5А Блок управления бортовой сети (освещение салона)
20 25А Блок управления бортовой сети
21 5А Расходомер воздуха
Блок управления двигателя
22 5А Выключатель стоп-сигналов (до июня 2006)
Концевой выключатель педали тормоза (до июня 2006)
Датчик поперечного ускорения (с июля 2006)
Датчик продольного ускорения (с июля 2006)
Блок управления ABS (с июля 2006)
23 25А Стартер
Блок управления бортовой сети
24 10А Резерв, клемма -15-
Блок управления системы регулирования АКБ (с мая 2013 года,)
25 30А Розетка 12 В

За прикуриватель отвечает предохранитель номер 13 на 15А.

Блок предохранителей и реле D под сидением водителя

Вариант 1

Модели выпущенные до 05.2011 г.

Фотография

фото блока предохранителей 1

Схема

Схема блока D вариант 1

Расшифровка

Реле

  1. Реле спецнадстроек, кл. 15
  2. Реле спецнадстроек, кл. 61
  3. Реле освещения салона, Реле опрокидывающего устройства (до октября 2007 года), Реле грузоподъёмного борта
  4. Реле системы очистки фар
  5. Реле проблескового маячка
  6. Реле 1 противоугонной сигнализации
  7. Реле насоса системы охлаждения
  8. Реле прокачки ОЖ после выкл. двигателя
  9. Реле сирены
  10. Не используется

Предохранители

1 5A Панель управления стеклоподъёмниками в двери водителя
Реле обогрева заднего стекла (до июня 2006)
Реле 2 обогрева заднего стекла (с июля 2006)
2 30A Электродвигатель очистителя заднего стекла в распашной двери
3 5A Таймер
Выключатель нейтрального положения КП
Блок управления дисплея
Блок управления электроники управления мобильного телефона (до мая 2011)
Камера заднего вида
4 7.5A Переключатель для регулировки рабочих оборотов (с июля 2006)
Контрольный датчик коробки отбора мощности (с июля 2006)
Реле обогрева заднего стекла (до июня 2006)
Блок управления распознавания прицепа
Блок управления тахографа(с июля 2006)
5 5/10A Селектор
Блок управления мех. КП с электронным управлением
6 5A Блок управления системы регулирования АКБ(до мая 2013)
Нагревательный резистор системы вентиляции картера двигателя
7 10A Нагревательный элемент топливного фильтра
8 5/10А Клавиша опрокидывающего устройства
Реле спецнадстроек, кл. 15
Разъём, 6-контактный (с мая 2007)
Разъём, 7-контактный (соединительная колодка грузоподъёмного борта)
9 15А Выключатель вентилятора в крыше для приточной вентиляции грузового отсека, Реле сирены
10 25А Для производителя надстроек и спецоборудования
11 15А Реле спецнадстроек, кл. 15
12 10А Реле спецнадстроек, кл. 61
13 10/30А Блок управления вентилятора испарителя (с мая 2007 до мая 2011)
Реле повторителей указателей поворота на крыше (до мая 2007)
14 20А Блок управления распознавания прицепа (до августа 2006)
Разъём, 9-контактный (подготовка для постзаводской установки ТСУ с сентября 2006)
Розетка ТСУ (с сентября 2006)
15 25А Блок управления распознавания прицепа
16 7,5А Блок управления парковочного ассистента
Блок управления системы контроля давления в шинах
17 25А Блок управления для программируемых специальных функций
18 25А Блок управления для программируемых специальных функций
19 5/25А Блок управления электрооборудования крыши
20 7,5/10А Реле прокачки ОЖ после выкл. двигателя
Реле подсветки входа и пространства для ног (с мая 2009 года,)
21 15/30А Реле обогрева заднего стекла
22 15А Реле обогрева заднего стекла (до июня 2006)
Реле 2 обогрева заднего стекла
23 10/15А Выключатель освещения грузовой платформы (с ноября 2008)
Розетка 12 В 2
24 15А Розетка 12 В 4
25 15А Розетка 12 В 3
26 25А Блок управления дополнительного отопителя
27 20/25А Блок управления дополнительного отопителя
28 30/40А Блок управления вентилятора испарителя (до апреля 2007)
Реле гидравлического насоса КП (с мая 2007 года,)
29 15А Блок управления мех. КП с электронным управлением
30 40А Реле гидравлического насоса КП (до апреля 2007)
Блок управления регулирования АКБ
31 15/30А Блок управления заднего приточного вентилятора
Блок управления левой сдвижной двери
Задний приточный вентилятор
32 5А Блок управления для контроля АКБ
33 15А Блок управления правой сдвижной двери
34 15А Блок управления системы обогрева восстановителя (с апреля 2009)
35 3/15А Блок управления системы обогрева восстановителя (с апреля 2009)
36 Не используется

Вариант 2

пример варианта 2

Схема

Схема блока D вариант 2

Описание

1 5А Панель управления стеклоподъёмниками в двери водителя
Реле 2 обогрева заднего стекла
2 30А Электродвигатель очистителя заднего стекла в распашной двери
3 5А Таймер
Выключатель нейтрального положения КП
Панель индикации
Камера заднего вида
4 7,5А Переключатель для регулировки рабочих оборотов
Контрольный датчик коробки отбора мощности
Блок управления распознавания прицепа
Блок управления тахографа
5 5/10А Селектор
Блок управления мех. КП с электронным управлением
Концевой выключатель капота (с ноября 2011 года)
6 5/10А Нагревательный резистор системы вентиляции картера двигателя
Блок управления системы регулирования АКБ (с мая 2011 до мая 2013)
7 10А Нагревательный элемент топливного фильтра
8 5/10А Клавиша опрокидывающего устройства
Блок управления парковочного ассистента (с мая 2013)
Реле спецнадстроек, кл. 15(до ноября 2011)
Разъём, 6-контактный -T6ah-
Разъём, 7-контактный -T7f- (соединительная колодка грузоподъёмного борта)
9 15А Выключатель вентилятора в крыше для приточной вентиляции грузового отсека (до ноября 2011)
Реле сирены (до ноября 2011)
Не используется (с ноября 2011)
10 25А Для производителя надстроек и спецоборудования
11 15А Реле спецнадстроек, кл. 15
12 10А Реле спецнадстроек, кл. 61
13 Резерв
14 20А Разъём, 9-контактный -T9b- (подготовка для постзаводской установки ТСУ)
Розетка ТСУ
15 25А Блок управления распознавания прицепа
16 7,5А Блок управления парковочного ассистента
Блок управления системы контроля давления в шинах
17 25А Блок управления для программируемых специальных функций
18 25А Блок управления для программируемых специальных функций
19 5/25А Блок управления электрооборудования крыши
20 7,5/10А Реле прокачки ОЖ после выкл. двигателя
Реле подсветки входа и пространства для ног
21 30А Реле обогрева заднего стекла
22 15А Реле 2 обогрева заднего стекла
23 10/15А Выключатель освещения грузовой платформы
Розетка 12 В 2 -U18-
24 15А Розетка 12 В 4
25 15А Розетка 12 В 3
26 25А Блок управления дополнительного отопителя
27 20/25А Блок управления дополнительного отопителя
28 30/40А Реле гидравлического насоса КП, Реле стартера 1
29 15А Блок управления мех. КП с электронным управлением
30 5А Блок управления системы регулирования АКБ
31 15/30А Блок управления левой сдвижной двери (с мая 2012)
Блок управления заднего приточного вентилятора
Задний приточный вентилятор
32 5А Блок управления для контроля АКБ
33 7,5/15/30А Не используется
Блок управления правой сдвижной двери(с мая 2012)
Реле блокировки раздаточной коробки (с января 2012)
Пневмокомпрессор (с января 2012)
34 7,5/15А Блок управления системы обогрева восстановителя
Датчик КП для блокировки дифференциала
35 3/15А Блок управления системы обогрева восстановителя
Блок управления защиты пневмокомпрессора (с января 2012)
36 5А Не используется (до января 2012)
Выключатель пневмокомпрессора (с января 2012)
37 Резерв
38 Резерв
39 7,5/15А Выключатель вентилятора в крыше для приточной вентиляции грузового отсека (с ноября 2011)
Реле сирены (с ноября 2011 года)
40 Резерв
41 Резерв
42 30А Блок управления вентилятора испарителя -J349-
43 Резерв
44 Резерв
45 Резерв
46 Резерв
47 Резерв
48 Резерв
49 Резерв
50 Резерв
51 Резерв
52 Резерв
53 Резерв
54 Резерв
55 Резерв
56 Резерв

Блок с реле

Под самой сидушкой может крепится дополнительный блок с предохранителями и реле.

Блок реле под сидением спринтер классик

Схема

Общая схема доп блока

Назначение

А Разделительное реле аккумулятора
В Реле стартера 1
С Реле стартера 2
1 Не используется
2 Реле разгрузки кл. 15
3 Реле разгрузки 3 клеммы 15
Реле пневмокомпрессора
4 Реле гидравлического насоса КП
Включающее реле дневного режима освещения
5 Реле обогрева заднего стекла
6 Реле 2 обогрева заднего стекла
7 Реле разгрузки 2 клеммы 15
8 Не используется
9 Реле обогрева ветрового стекла
10 Реле приточного вентилятора
11 Не используется
12 Не используется
13 Не используется
14 Не используется
15 Реле спецнадстроек, кл. 15
16 Реле спецнадстроек, кл. 61
17 Реле грузоподъёмного борта
Реле освещения салона
18 Реле системы очистки фар
Реле разблокировки пневмокомпрессора
19 Реле 2 сирены
Реле подсветки входа и пространства для ног
Реле пневмокомпрессора – регенерации
20 Реле 1 противоугонной сигнализации
21 Реле насоса системы охлаждения
22 Реле прокачки ОЖ после выкл. двигателя
23 Реле сирены
Реле отключения ABS
24 Реле блокировки 1 раздаточной коробки
25 Реле блокировки 2 раздаточной коробки
26 Реле отключения устройства предупреждения о движении задним ходом
Реле блокировки 3 раздаточной коробки

Руководство Фольксваген Крафтер

Больше информации про электросхемы и электрооборудование Volkswagen Crafter можете получить изучив данное руководство по обучению: “скачать“.
