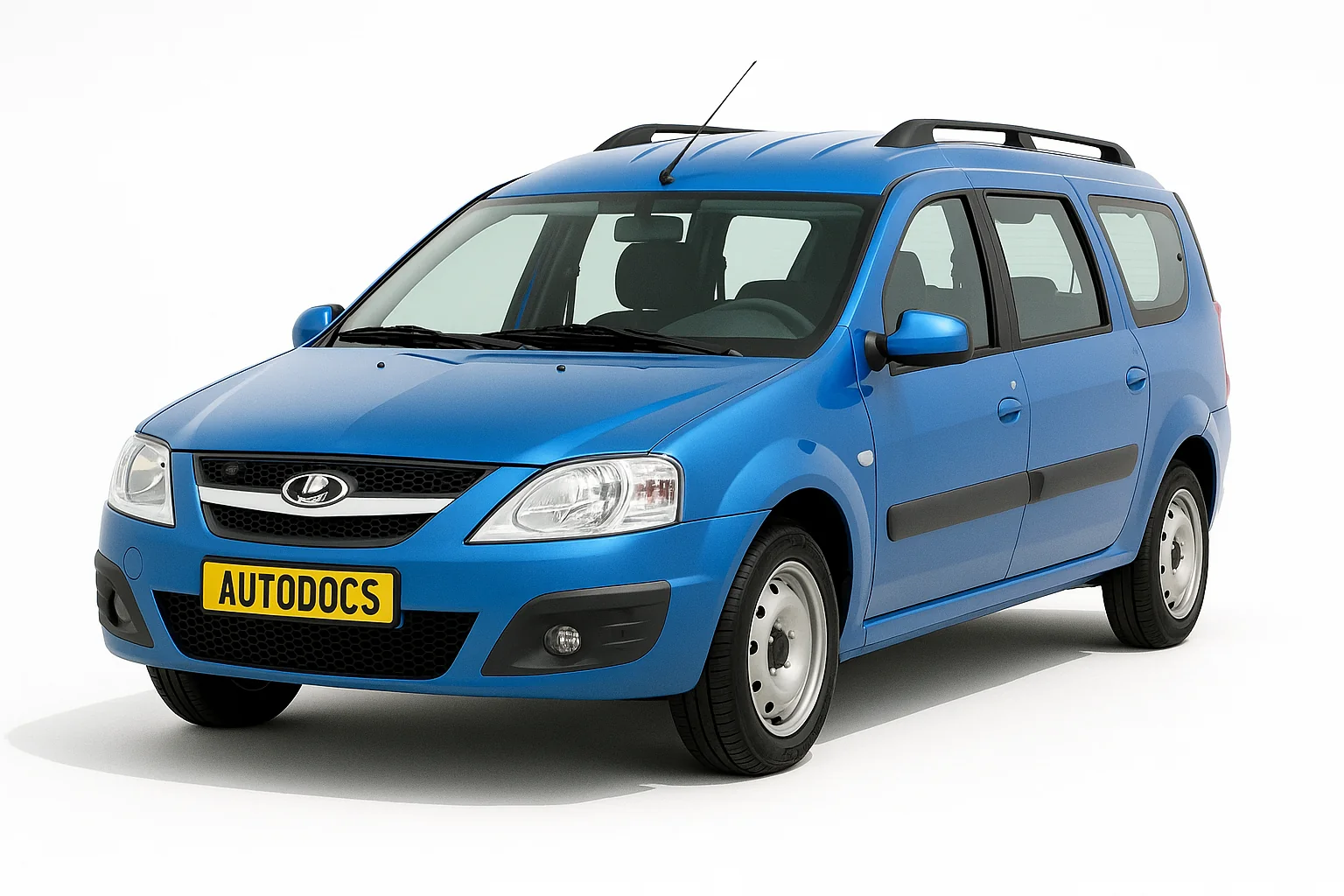

Лада Ларгус - вантажопасажирський універсал, який випускався в різних варіантах виконання. Найбільшу популярність отримала Ларгус Крос (Largus Cross) з 8 та 16 клапанами. Роки виробництва: 2012, 2013, 2014, 2015, 2016, 2017, 2018 та 2019. Після цього автомобіль пройшов рестайлінг та оновлений випускається з 2020 року і до теперішнього часу. У цій статті ви знайдете опис запобіжників та реле Лада Ларгус зі схемами блоків та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Виконання блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску та рівня оснащення Вашої Лади Ларгус (норма, стандарт, люкс).
Блок у салоні
Він знаходиться в лівому торці панелі приладів, з боку водія, за захисною кришкою.
Фото – схема
Зі зворотного боку захисної кришки, на деяких моделях, буде нанесена актуальна схема призначення запобіжників.
Схема
Опис
| 1 | 20А Склоочисник та омивач лобового скла, центральний електронний комутаційний блок у салоні (ЦЕКБС), блок реле споживачів електроенергії (управління реле обігріву заднього скла) |
| 2 | 5А Комбінація приладів, блок керування двигуном, керування реле паливного насоса, автомобільний термінал «ЕРА-Глонасс» ('19-'20) |
| 3 | 10А Вимикач ламп стоп-сигналу, додатковий стоп-сигнал |
| 4 | 10А Покажчики повороту, діагностичний роз'єм, блок транспондера ('12-'16), реле денних ходових вогнів ('12-'16), центральний електронний комутаційний блок в салоні (ЦЕКБС), антена іммобілізатора, блок керування системою паркування ('16- '20) |
| 5 | Сигнал |
| 6 | Резерв |
| 7 | Аварійна сигналізація |
| 8 | Резерв |
| 9 | 10А Ліва фара (ближнє світло), комбінація приладів, насос омивача фар ('12-'16) |
| 10 | 10А Права фара (ближнє світло) |
| 11 | 10А Ліва фара (дальнє світло), комбінація приладів |
| 12 | 10А Права фара (дальнє світло) |
| 13 | 30А Задні склопідйомники |
| 14 | 30А Передні склопідйомники |
| 15 | 10А Блок управління антиблокувальною системою (ABS), датчик прискорення, датчик кута повороту рульового колеса |
| 16 | 15А Підігрів передніх сидінь |
| 17 | 15А Звуковий сигнал |
| 18 | 10А Габаритний вогонь з лівого боку, освітлення номерного знака ('16-'20), освітлення ящика рукавички ('16-'20) |
| 19 | 10А Габаритний вогонь з правого боку, освітлення номерного знака ('12-'16), освітлення ящика рукавички ('12-'16), підсвічування вимикачів та пристроїв салону (комбінація приладів, вимикач аварійної сигналізації, панель управління кондиціонером, аудіосистема, перемикач замка, прикурювач, вимикач обігріву заднього скла - перемикач скло - підйомника дверей водія, імпульсний вимикач обігріву, вимикач блокування внутрішніх ручок дверей), центральний електронний комутаційний блок в салоні (ЦЕКБС) |
| 20 | 7,5А Задній протитуманний вогонь (лівий ліхтар), комбінація приладів |
| 21 | 5А Обігрів дзеркал |
| 22 | 5А '19-'20: Автомобільний термінал "ЕРА-Глонасс" |
| 23 | Резерв |
| 24 | 5А '12-'16: Електронасос підсилювача рульового керування |
| 25 | 5А '12-'16: Система керування газовим живленням (LPG) |
| 26 | 5А Блок управління подушками безпеки та перед натягувачами ременів безпеки |
| 27 | 20А Задній склоочисник та омивач, лампи заднього ходу (правий ліхтар), насос омивача фар ('12-'16), звуковий сигнал не пристебнутого ременя безпеки водія ('16-'20) |
| 28 | 15А Аудіосистема, комбінація приладів, освітлення салону (центральний плафон, плафон 3-го ряду сидінь), освітлення багажного відсіку, центральний електронний комутаційний блок у салоні (ЦЕКБС) |
| 29 | 15А Діагностичний роз'єм, центральний електронний комутаційний блок у салоні (ЦЕКБС) |
| 30 | 20А Центральний замок, центральний електронний комутаційний блок у салоні (ЦЕКБС) |
| 31 | 15А Передні протитуманні фари |
| 32 | 30А Обігрів заднього скла, обігрів дзеркал |
| 33 | Резерв |
| 34 | Резерв |
| 35 | Резерв |
| 36 | 30А Обігрівач, панель управління кондиціонером ('16-'20) |
| 37 | 5А Електропривод зовнішніх дзеркал заднього виду |
| 38 | 10/15А Прикурювач , аудіосистема |
| 39 | 30А '12-'18: Обігрівач, панель керування кондиціонером |
| 10А '19-'20: Нагрівник, автомобільний термінал «ЕРА-Глонасс» |
За роботу прикурювача відповідає запобіжник №38.
Окремо, за блоком запобіжників, під панеллю знаходиться реле обігріву заднього скла (40А).
Блок під капотом
Він розташований з лівого боку підкопотного простору поруч із акумулятором та закритий захисною кришкою.
Варіант 1
Фото – схема
Призначення
| F1 | Резерв |
| F2 5А | Ланцюги: постійного живлення ЕБУ системи керування двигуном; обмотки головного реле системи керування двигуном |
| F3 25А | Силові ланцюги: реле паливного насоса та котушок запалювання; головного реле системи керування двигуном |
| F4 30А | Силовий ланцюг реле вентилятора системи охолодження (на автомобілі без кондиціонера) |
| F5 40А | Силові кола: реле кондиціонера; реле малої швидкості вентилятора системи охолодження (на автомобілі з кондиціонером); реле великої швидкості вентилятора системи охолодження (на автомобілі з кондиціонером) |
| F6 25А
F7 50А |
Ланцюги блоку управління ABS |
| F8 60А | Ланцюги: електроживлення всіх споживачів, які запитують від вимикача запалювання; лівого під кермового перемикача |
| F9 40А | Ланцюг електроживлення блоку запобіжників у салоні |
| к1 | Реле великої швидкості вентилятора системи охолодження (для автомобіля з кондиціонером) |
| к2 | Реле кондиціонера |
| к3 | Реле малої швидкості вентилятора системи охолодження (на автомобілі з кондиціонером) чи реле вентилятора системи охолодження (на автомобілі без кондиціонера) |
| к4 | Реле паливного насоса та котушок запалювання |
| к5 | Головне реле системи керування двигуном |
| к6 | Реле прикурювача |
| к7 | Реле протитуманних фар |
| к8 | Реле вентилятора обігрівача |
Варіант 2
Схема
Позначення
| 299-1 | 231(А) | Реле протитуманних фар |
| 753(B) | Реле насоса омивача фар | |
| 299-2 | 233 | Реле вентилятора обігрівача |
| 597-1 | F1 (60 А), F2 (60 А) | Електронний блок керування системами ABS та ESP |
| 597-3 | F1 (50 A). F2 (25 А) | Перемикач зовнішнього освітлення, блок запобіжників у салоні |
| 784 | 700(A) | Реле електро вентилятора системи охолодження |
| 474(B) | Реле включення компресора кондиціонера | |
| 1047 | F1 (30 А) | Живлення блоку реле |
| F2 (25 А) | Живлення реле системи упорскування | |
| F3 (5 А) | Живлення реле системи упорскування, ЕБУ | |
| F4 (15 А) | Не використовується | |
| 238(A). | Реле блокування упорскування | |
| 236(B) | Реле паливного насосу |
Варіант 3
Схема
Розшифровка
| 43 | 25А Largus CNG: Система керування газовим живленням (LPG) |
| 44 | 25А Блок управління антиблокувальною системою (ABS) |
| 45 | 50А Блок управління антиблокувальною системою (ABS) |
| 46 | 60А Замок запалювання, захист бортової мережі (запобіжники (F28-F32, F36), розташовані в салоні), ланцюги перемикача світлової сигналізації |
| 47 | 60А Захист бортової мережі, блок запобіжників у салоні (запобіжники, розташовані після вимикача запалювання), ланцюги перемикача світлової сигналізації |
| 51 | 25А Паливний насос, контролер системи керування двигуном, реле вентилятора системи охолодження двигуна, реле блоку керування двигуном, реле муфти компресора кондиціонера, котушки запалення 1-4 циліндрів (ВАЗ 21129), котушка запалення 2×2 (ВАЗ 1118 продування адсорбера, клапан керування довжиною впускної труби (ВАЗ 21129), форсунки, датчик фаз (ВАЗ 21129) |
| 52 | 40А Вентилятор системи охолодження двигуна, муфта компресора кондиціонера |
| Реле | |
| R1 | Largus CNG: Система керування газовим живленням (LPG) |
| R2 | Обігрівач |
| R3 | Передні протитуманні фари |
| R4 | Паливний насос |
| R5 | Блок керування двигуном |
| R6 | Вентилятор системи охолодження двигуна (висока швидкість) |
| R7 | Муфта компресора кондиціонера |
| R8 | Вентилятор системи охолодження двигуна (низька швидкість) |
