Toyota Yaris 1 поколения выпускалась в 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году c маркировкой p10 – р12. За это время модель обновляли несколько раз. Тойота Ярис поставлялась по всему миру. В некоторых странах так же известна под названием Toyota Echo. В нашем материале Вы можете найти информацию с описанием мест расположения электронных блоков управления, назначение предохранителей и реле Тойота Ярис 1 со схемами блоков и их фото примерами исполнения. Отметим предохранитель прикуривателя.

Расположение блоков и назначение элементов в них может отличатся и зависит от года выпуска, уровня оснащения и региона поставки Вашего автомобиля. Сверяйте информацию со своими схемами на крышке блока.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Расположение блоков в салоне Ярис 1

Описание

  1. Реле переднего противотуманного света
  2. Реле обогрева заднего стекла
  3. Реле габаритного света
  4. Блок предохранителей
  5. Ресивер блокировки дверей
  6. Реле активного освещения
  7. Реле дневных ходовых огней
  8. Реле блокировки дверей
  9. Усилитель кондиционера
  10. Усилитель вспомогательного отопителя PTC
  11. Блок управления двигателем и коробкой передач (A/T), блок управления двигателем (M/T)
  12. Центральный блок подушек безопасности
  13. Усилитель транспондера ключа

Блок предохранителей и реле

Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

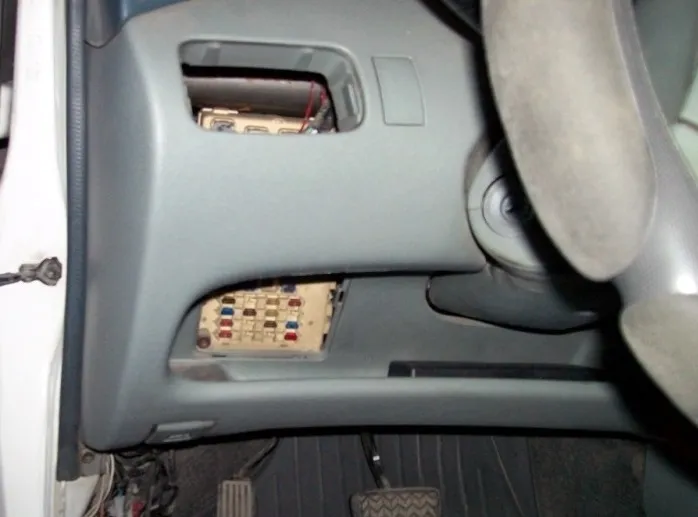

Пример расположения блока в салоне

Фото – пример исполнения

Фото пример

Пример схемы с крышки блока

Пример схемы с крышки

Схема

diagram fuse box toyota p10

Обозначение

1 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал
20А DEF – Обогрев заднего стекла, обогрев зеркал
3 25А D/L – Двойная блокировка, блок управления блокировкой дверей
4 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5
6 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7 7,5А ECU−B – Фары, задний противотуманный свет
8 15А FOG – Передний противотуманный свет
9 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11 7,5А OBD – Диагностический разъем
12 10А HAZ – Указатели поворота, аварийная сигнализация
13 7,5А A.C – Кондиционер, отопитель
14 10А S-HTR – Подогрев сидений
15
16 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG”
18 30А POWER – Стекло подъемники, люк
19 40А HTR – Кондиционер, отопитель
20 30А DEF – Обогрев заднего стекла, обогрев зеркал
Реле
R1 Отопитель
R2 Аварийная сигнализация (указатели поворота)
R3 Силовое реле (стекло подъемники, люк)
R4 Топливный насос (Circuit Opening (C/OPN))

За работу прикуривателя отвечает предохранитель номер 9 на 15А, еще один предохранитель находится в блоке под капотом.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Схема блоков под капотом

Назначение

  1. Блок силовых предохранителей
  2. Дополнительный блок предохранителей
  3. Блок предохранителей и реле
  4. Блок управления ABS

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Схема силового блока

Расшифровка

  1. 60А MAIN – Предохранители: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H−LP LH”, “H−LP RH”, “H−LP LH (HI)”, “H−LP RH (HI)”, “H−LP LH (LO)”, “H−LP RH (LO)”
  2. 80А – Система “START/STOP”
  3. ALT 100/120A – Предохранители: “ECU−B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”, Система зарядки
  4. 60А ABS – АБС

Дополнительный блок

Схема

Схема дополнительного блока

Описание

1 10А H-LP HI RH – Фары (дневные ходовые огни)
2 10А H-LP HI LH – Комбинация приборов, фары (дневные ходовые огни)
Реле
R1 Фары
R2 Диммер (DIM)
R3

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Фото пример блока под капотом

Пример схемы с крышки блока

Пример схемы с крышки блока под капотом

Схема

Схема блока под капотом тойота витц 1

Обозначение

1 15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2 15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3 15A HORN – Звуковой сигнал
4 15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5 30A ST – Система запуска
6
7 10A H−LP LH – Левая фара, корректор фар
8 10A H−LP RH – Левая фара, корректор фар
9 15A P/POINT – Розетка
10 Запасной предохранитель
11 Запасной предохранитель
12 Запасной предохранитель
13
14
15 30A RDI – Вентилятор системы охлаждения
16 50A HTR SUB1 – Вспомогательный отопитель (PTC)
17
Реле
R1 Вентилятор системы охлаждения
R2 Вентилятор системы охлаждения
R3 Стартер
R4
R5 Розетка
R6 Вспомогательный отопитель (PTC)
R7 EFI
R8 Муфта компрессора кондиционера
R9 Звуковой сигнал

Блок АБС

Схема

Схема блока АБС под капотом

Описание

  • 1 – предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
  • А – нет (модели без VSC); реле ABS MTR (модели с VSC)
  • В – реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
  • С – реле ABS SOL (модели без VSC); нет (модели с VSC).
