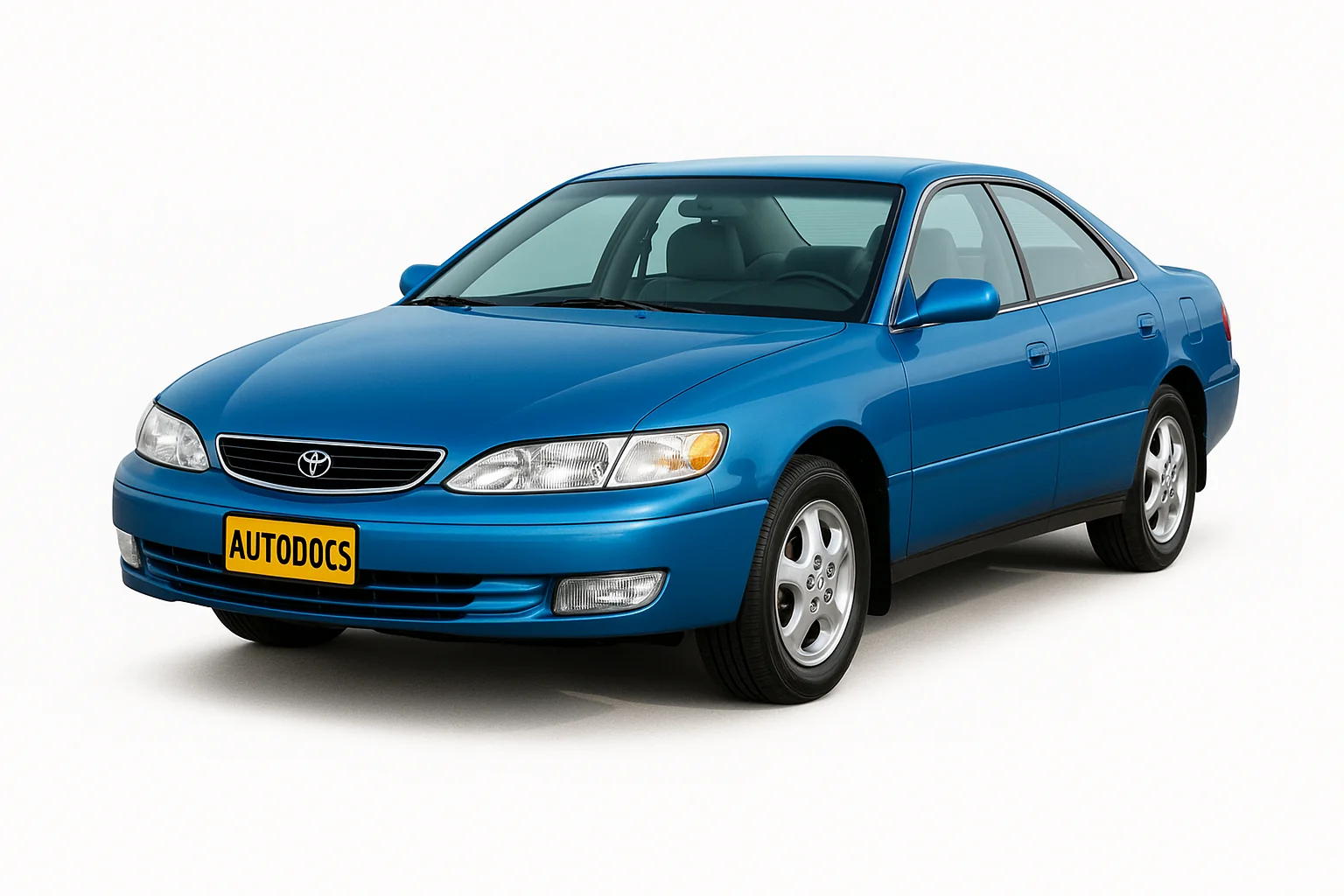

Toyota Windom 2 покоління випускався в 1996, 1997, 1998, 1999, 2000, 2001 в кузові V20. За цей час модель пройшла рестайлінг. У деяких країнах продається під назвою Lexus ES 250/300 . У нашому матеріалі Ви знайдете інформацію про розташування електронних блоків управління, опис запобіжників та реле Тойота Вінд (Лексус ес 250 300) зі схемами блоків та фото прикладами їх виконання. Зазначимо запобіжник прикурювача.
Місця знаходження блоків та призначення елементів у них може відрізнятись від представленого. Звіряйте інформацію зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків
Опис
- Блок запобіжників
- Інтегроване реле
- Реле покажчиків повороту
- Реле передніх протитуманних ліхтарів
- Блок управління круїз-контролем
- Блок управління регульованою підвіскою
- Блок управління протиугінною системою
- Блок керування кондиціонером
- Блок управління ABS ECU або блок управління ABS та трекшн контролем
- Аудіо підсилювач
- Блок керування двигуном
- Блок центрального замку
- Блок блокування селектора коробки передач
- Центральний блок подушок безпеки
- Реле денних ходових вогнів
Блок запобіжників
Знаходиться в нижній частині панелі приладів, за ящиком рукавички.
Приклад позначення з кришки
Схема
Призначення
| 1 | 20A SEAT-HEATER – Підігрів сидінь |
| 2 | 10A HEATER – Кондиціонер, обігрів заднього скла, система запуску |
| 3 | 10A GAUGE – Комбінація приладів, лампи заднього ходу, круїз-контроль, система зарядки, денні ходові вогні, трекшн контроль, склопідйомники, попереджувальний зумер, сервісні індикатори |
| 4 | 20A WIPER – 1996-1998: Склоочисник та омивач |
| 25A WIPER – 1999-2001: Склоочисник та омивач | |
| 5 | 10A MIRROR−HEATER – Обігрів дзеркал |
| 6 | 15A ECU−IG – Круїз-контроль, антиблокувальна гальмівна система, антена, подушки безпеки, переднатягувач ременя безпеки, протиугінна система, блокування селектора коробки передач, трекшн контроль, денні ходові вогні, бездротова система дистанційного керування, система упорскування палива |
| 7 | 5A IGN – Комбінація приладів, система зарядки, подушки безпеки, система упорскування палива, переднатягувач ременя безпеки |
| 8 | 15A STOP – Лампи стоп-сигналу, круїз-контроль, додатковий стоп-сигнал, антиблокувальна гальмівна система, система упорскування палива, блокування селектора коробки передач |
| 9 | 10A TAIL – Габаритне світло, освітлення номерного знака, денні ходові вогні, система упорскування палива |
| 10 | 15A POWER-OUTLET – Розетка |
| 11 | 7,5A OBD – Діагностичний роз'єм |
| 12 | 15A FOG – Протитуманне світло |
| 13 | 5A STARTER – Комбінація приладів, система упорскування палива |
| 14 | 25A DOOR – Центральний замок, протиугінна система, лючок бензобака |
| 15 | 7,5A PANEL – Комбінація приладів, аудіосистема, прикурювач, освітлення ящика рукавички, підсвічування панелі приладів, годинник, сервісні індикатори, підсвічування блоку управління кондиціонером, підсвічування попільнички, аварійна сигналізація, денні ходові вогні, блок управління підігрів управління автоматичною коробкою передач |
| 16 | 7,5A TURN – Покажчики повороту |
| 17 | 7,5A RAD−NO.2 – Аудіосистема, антена |
| 18 | 15A CIG – Прикурювач , блокування селектора коробки передач, блок керування дзеркалами, протиугінна система, центральний замок, подушки безпеки, переднатягувач ременя безпеки, обігрів дзеркал, кондиціонер |
| 19 | Перешкодний фільтр |
| 20 | Перешкодний фільтр |
| 21 | 40А DEF – Обігрів заднього скла |
| 22 | 30A PWR – Склопідйомники, сидіння з електроприводом, люк |
| 23 | 40A AM1 – 1996-1999: Омивач фар |
| 40A AM1 – 2000-2001: Склопідйомники, сидіння з електроприводом, люк |
За роботу прикурювача відповідає запобіжник номер 18 на 15А.
На звороті блоку кріпляться деякі реле.
Схема
Позначення
| R1 | Силове реле (склопідйомники, люк, сидіння з електроприводом) |
| R2 | Обігрів заднього скла |
| R3 | Габаритне світло |
| R4 | Інтегроване реле |
Додаткові елементи
Схема
Розташування
- Реле та блок управління люком
- Датчик подушок безпеки
- Блок керування антеною
- Датчик подушок безпеки
- Блок контролю несправності ламп
Блоки під капотом
Розташування
Загальна схема розташування блоків
Опис
- Блок запобіжників та реле
- Блок запобіжників та реле 1 (ліворуч)
- Блок запобіжників та реле 2(праворуч)
- Блок управління та актуатор ABS
Блок запобіжників та реле
Фото приклад
Схема
Позначення
| 1 | 25A A/F HTR – 1999-2001: Датчик паливо-повітряної суміші |
| 2 | Не використовується |
| 3 | 10A A/C – Кондиціонер |
| 4 | 10A Запасний запобіжник |
| 5 | 15A Запасний запобіжник |
| 6 | 30A Запасний запобіжник |
| 7 | 30A CDS – Вентилятор системи охолодження |
| 8 | 30A RDI – Вентилятор системи охолодження |
| 9 | 5A ALT-S – Система заряджання акумуляторної батареї |
| 10 | 15A HEAD (RH) – 1996-1999: Права фара (дальнє світло) |
| 20A HEAD (RH) – 2000-2001: Права фара (дальнє світло) | |
| 11 | 15A EFI – Система упорскування палива |
| 12 | 10A HORN – Звуковий сигнал, протиугінна система |
| 13 | 10A HAZ - 1996-1999: Аварійна сигналізація |
| 15A HAZARD – 2000-2001: Аварійна сигналізація | |
| 14 | 30A AM2 – Комбінація приладів, подушки безпеки, переднатягувач ременя безпеки, система упорскування палива, запобіжники: IGN та STARTER |
| 15 | 5A TEL – Телефон |
| 16 | 15A HEAD (LH) – 1996-1999: Ліва фара |
| 20A HEAD (LH) – 2000-2001: Ліва фара | |
| 17 | 20A RADIO NO.1 – Аудіосистема |
| 18 | Не використовується |
| 19 | 40A MAIN - 1996-1998: Запобіжники: HEAD (RH-HI), HEAD (RH-LO) |
| 20 | 7,5A DOME – Протиугінна система, денні ходові вогні, годинник, підсвічування замку запалювання, бездротова система дистанційного керування, освітлення салону, освітлення багажного відсіку, люк, персональне освітлення, центральний замок, підсвічування косметичного дзеркала, підсвічування дверей |
| 21 | 7,5A ECU−B – 1996-1997: Круїз-контроль, антиблокувальна гальмівна система, подушки безпеки |
| 10A ECU−B – 1998-2001: Круїз-контроль, антиблокувальна гальмівна система, подушки безпеки, переднатягувач ременя безпеки | |
| 22 | 100A ALT – Запобіжники: RDI та CDS |
| 23 | Не використовується |
| 24 | 50A HTR – Запобіжники: AM1 та A/C |
| 25 | 30A T−STK / CDS 2 |
| Реле | |
| R1 | Муфта компресора кондиціонера |
| R2 | (Circuit Opening) |
| R3 | Вентилятор системи охолодження (№2) |
| R4 | Вентилятор системи охолодження (№3) |
| R5 | Кондиціонер |
| R6 | Головне реле |
| R7 | Блок керування двигуном (EFI) |
| R8 | Фари |
| R9 | Стартер |
| R10 | Звуковий сигнал |
| R11 | Вентилятор системи охолодження (No.1) |
Блок запобіжників та реле 1
Схема
Призначення
| 1 | Не використовується |
| 2 | 5A DRL NO.2 – Денні ходові вогні |
| 3 | 10A HEAD (LH-LO) – Ліва фара (ближнє світло) |
| 4 | 10A HEAD (RH-LO) – Права фара (ближнє світло) |
| Реле | |
| R1 | Фари (DIM) |
| R2 | Денні ходові вогні |
| R3 | Датчик паливо-повітряної суміші |
Блок запобіжників та реле 2
Схема
Розшифровка
- 1 – 60А ABS
- R1 – Реле двигуна АБС
- R2 – Реле АБС
