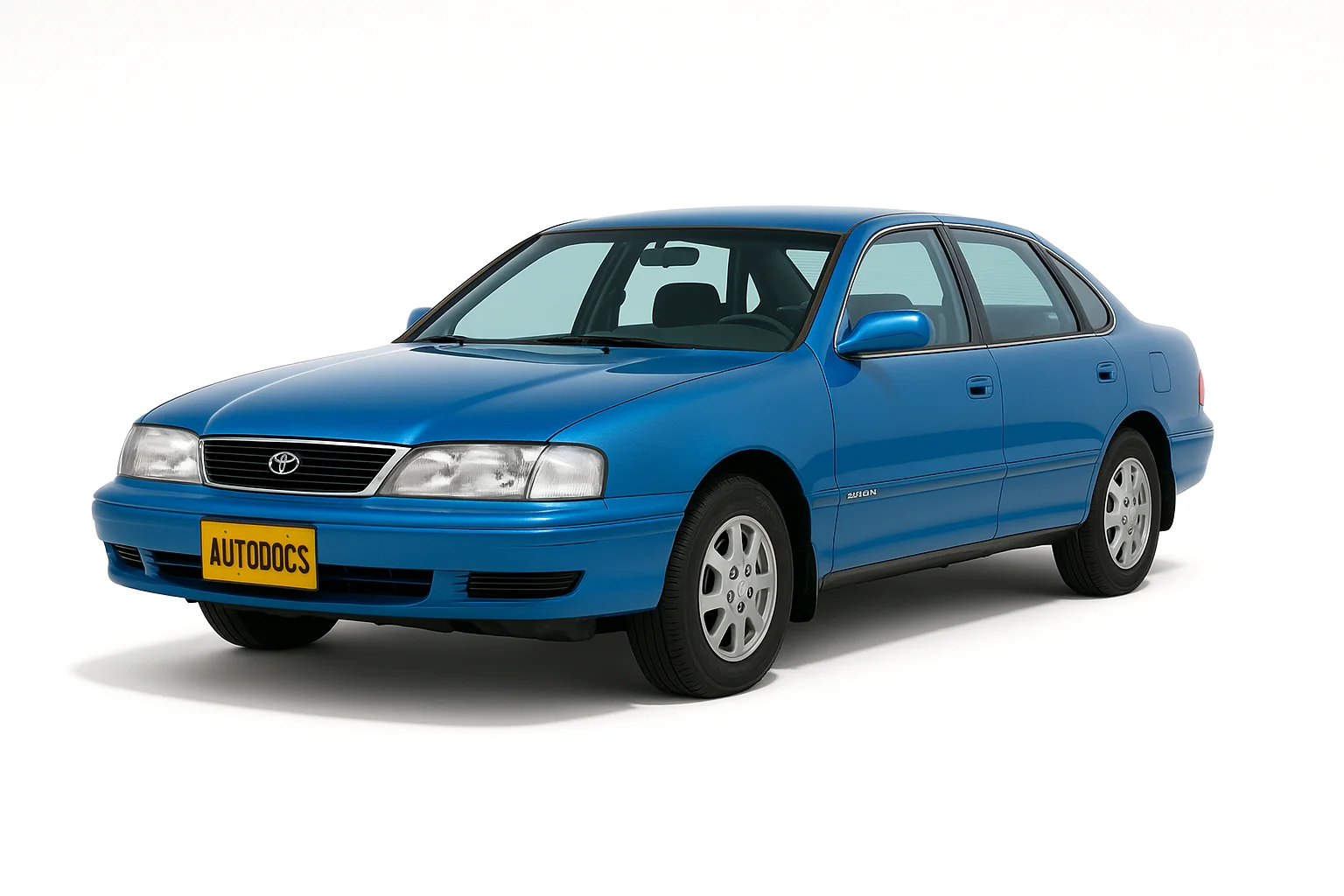

Toyota Avalon 1 покоління випускався в 1994, 1995, 1996, 1997, 1998, 1999 році з позначенням X10. У даній публікації ми представимо опис запобіжників і реле Тойота Авалон 1 зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску, рівня електричного оснащення і регіону поставки Вашого автомобіля.
Блоки в салоні
Звіряйте інформацію зі своїми схемами на зворотному боці захисної кришки блоку.
| № | A | Опис |
|---|---|---|
| 24 | 5 | SRS - Система подушок безпеки SRS, преднатяжители ременів безпеки |
| 25 | 5 | IGN - Покажчики та прилади, система подушок безпеки SRS, переднатягувачі пасків безпеки, система багатопортового впорскування палива/система послідовного багатопортового впорскування палива |
| 26 | 20 | SEAT HEATER - Обігрів сидінь |
| 27 | 7,5 | TURN - покажчик повороту, мигалка аварійної сигналізації |
| 28 | 10 | ECU-IG - Система круїз-контролю, антиблокувальна система гальм, система блокування перемикання передач, система блокування дверей з електроприводом, електричні вентилятори охолодження |
| 29 | 20 | WIPER - Склоочисники та омивач лобового скла, очищувач фар |
| 30 | 7,5 | GAUGE - Покажчики та лічильники, підсвічування багажника, освітлення салону, система заряджання, автоматична трансмісія з електронним керуванням, система круїз-контролю, система блокування дверцят з електроприводом, індикатори нагадування про обслуговування та звуковий сигнал, система автоматичного керування світлом, система денних ходових вогнів |
| 31 | 15 | TAIL - Стоянкові вогні, ліхтарі освітлення номерного знака, задні ліхтарі, передні бічні покажчики повороту |
| 32 | 15 | STOP - Стоп-сигнали, система круїз-контролю, високо розташовані стоп-сигнали, антиблокувальна гальмівна система, система блокування перемикання передач, система багатопортового впорскування палива/система послідовного багатопортового впорскування палива |
| 33 | 5 | PANEL - Прилади та лічильники, автомобільна аудіосистема, прикурювач, підсвічування ящика для рукавичок, годинник, автоматична трансмісія з електронним керуванням, система кондиціювання повітря, індикатори нагадування про обслуговування, покажчики повороту, аварійна блималка, очищувач фар, обігрів сидінь |
| 34 | 10 | MIRROR HEATER - Дзеркальні обігрівачі |
| 35 | 15 | CIG/RADIO - Прикурювач, освітлення салону, годинник, система подушок безпеки SRS, переднатягувачі пасків безпеки, система блокування перемикання передач, автоматична трансмісія з електронним керуванням, система кондиціювання повітря, система запалювання, протиугінна система, система керування зовнішніми дзеркалами заднього виду, автомобільна аудіосистема, індикатори нагадування про обслуговування |
| 36 | 10 | HEATER - Система кондиціонування повітря, антиобморожувач заднього скла, система запуску двигуна |
| 37 | 5 | STARTER - Система стартера |
| 38 | 10 | A.C - Система кондиціонування повітря |
| 42 | 30 | DOOR - Система електроприводу замків дверей, електропривод сидінь |
| 43 | 40 | RR DEF - Розморожувач заднього скла |
| 44 | 30 | POWER - Електричне скло, електричний місячний дах |
За роботу прикурювача відповідає запобіжник номер 35 на 15А.
Блоки під капотом
| № | A | Позначення |
|---|---|---|
| 1 | 7,5 | SPARE - Запасні |
| 2 | 15 | EFI - Система багатопортового впорскування палива/система послідовного багатопортового впорскування палива, система кондиціонування повітря, електрична система холостого ходу, електронно-керована автоматична трансмісія |
| 3 | 10 | СИРЕНА - сирена, сигнал |
| 4 | 7,5 | OBD. TRAC - Бортова система діагностики |
| 5 | 7,5 | OBD - Бортова система діагностики |
| 6 | 10 | HAZ - Сигнали повороту, аварійна мигалка |
| 7 | 7,5 | DOME - Внутрішнє світло, персональне світло, світло в дзеркалі заднього виду, люстраційне світло в дверях, світло в замку запалювання, світло в багажнику, керування замками дверцят з електроприводом, замикання за допомогою бездротової системи дистанційного керування, протиугінна система, система автоматичного керування світлом, система денних ходових вогнів, індикатори нагадування про обслуговування і звуковий сигнал, годинник |
| 8 | 15 | HEAD (LH) / - Без DRL: Ліва фара. |
| HEAD HI (LH) - З DRL: Ліва фара (дальнє світло) | ||
| 9 | 15 | HEAD (RH) / - Без DRL: Права фара. |
| HEAD HI (RH) - З DRL: Права фара (дальнє світло) | ||
| 12 | 5 | ALT-S - Система заряджання |
| 13 | 30 | AM2 - Прилади та лічильники, система подушок безпеки SRS, переднатягувачі пасків безпеки, система багатопортового впорскування палива/система послідовного багатопортового впорскування палива, система запуску двигуна |
| 14 | 5 | ECU-B - Система круїз-контролю, система кондиціонування повітря |
| 15 | 15 | SPARE - Запасний |
| 16 | 30 | SPARE - Запасний |
| 17 | 15 | TEL - Немає ланцюга |
| 18 | 10 | HEAD LO (LH) - Ліва фара (ближнє світло) |
| 19 | 10 | HEAD LO (RH) - Права фара (ближнє світло) |
| 20 | 15 | RAD No.1 - Автомобільна аудіосистема |
| 21 | 15 | FOG - 1995-1997: Не використовується. |
| 1998-1999: Передні протитуманні фари | ||
| 22 | 25 | A/F - Повітряний/паливний обігрівач |
| 23 | 5 | DRL - Система денних ходових вогнів |
| 39 | 40 | MAIN - Запобіжники "HEAD (LH)", "HEAD HI (LH)", "HEAD (RH)" і "HEAD HI (RH)" |
| 40 | 30 | RDI - Електричні вентилятори охолодження |
| 41 | 30 | CDS - Електричні вентилятори охолодження |
| 45 | 120 | ALT - Система заряджання |
| 46 | 80 | AM1 - Запобіжники "RR DEF", "DOOR", "POWER", "TAIL", "PANEL", "SEAT HEATER", "SRS" та "STOP" |
| 47 | 60 | ABS - Антиблокувальна система гальм |
| 48 | 40 | IG SW - Запобіжники "CIG/RADIO" і "GAUGE" |
| 49 | 50 | HTR - Запобіжник "A.C." |
