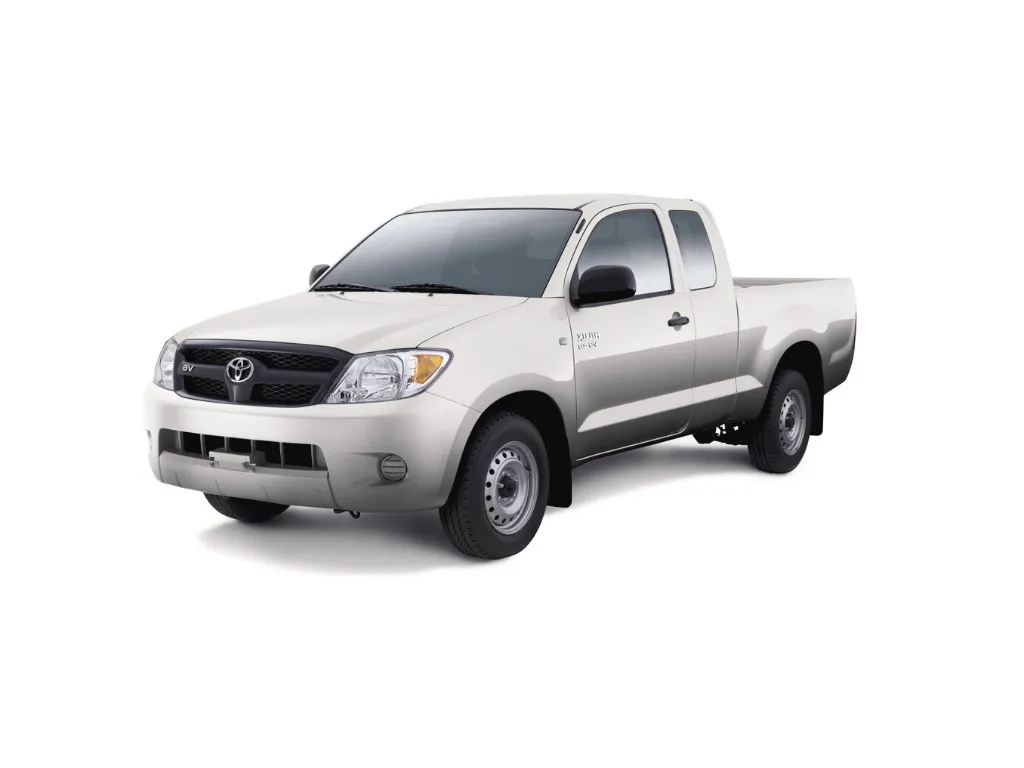

Toyota Hilux 7 покоління випускалася у 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 та 2015 роках з позначенням AN10 / AN20 / AN30. За цей час модель пройшла рестайлінг. У цій статті ви знайдете опис місць розташування електронних блоків управління, призначення запобіжників і реле Тойота Хайлюкс 7-го покоління з фотографіями та схемами блоків. Виділимо запобіжник, який відповідає за прикурювач.
Залежно від регіону поставки та року випуску можливе інше виконання блоків і розташування елементів. Порівнюйте інформацію зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків у салоні
| № | Опис |
|---|---|
| 1 | Підсилювач кондиціонера Підсилювач в'язкісного підігрівача (без кондиціонера) |
| 2 | Блок запобіжників / Інтегроване реле |
| 3 | Підсилювач транспондера ключа |
| 4 | Блок управління повним приводом (блокування заднього диференціала) |
| 5 | LHD: Реле габаритного світла (серпень 2006 – червень 2011) |
| 6 | LHD: Реле денних ходових вогнів |
| 7 | Реле покажчиків повороту |
| 8 | Реле муфти кондиціонера |
| 9 | LHD: Реле габаритного світла (до серпня 2006) LHD: Реле заднього протитуманного світла (з серпня 2006) |
| 10 | Розподільчий конектор |
| 11 | LHD: Реле габаритного світла (з червня 2011) |
| 12 | Реле допоміжного обігрівача (PTC No.2) |
| 13 | Реле допоміжного обігрівача (PTC No.1) |
| 14 | Блок управління двигуном |
| 15 | Ресивер центрального замка |
| 16 | Блок управління протиугінною системою |
| 17 | Блок управління повним приводом |
| 18 | Блок реле (з червня 2011) |
| 19 | Блок реле (до червня 2011) |
| 20 | Блок управління турбінами (Turbo Motor Driver) |
| 21 | Блок управління коробкою передач |
| 22 | Блок управління блокуванням селектора коробки передач |
| 23 | Блок управління кондиціонером |
| 24 | Блок управління подушками безпеки |
| 25 | RHD: Реле габаритного світла |
| 26 | RHD: Реле заднього протитуманного світла |
Блок запобіжників
Він знаходиться під панеллю приладів з боку водія за захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 1 | 15 | INJ – Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива |
| 2 | 7,5 | OBD – Система бортової діагностики |
| 3 | 10 | STOP – Стоп-сигнали, додатковий стоп-сигнал, система розподіленого упорскування палива /система послідовного розподіленого упорскування палива, ABS, TRC, VSC і система управління блокуванням перемикання передач |
| 4 | 10 | TAIL – Освітлення панелі приладів, протитуманні фари, система управління нахилом світла фар, передні габаритні вогні, задні габаритні вогні, вогні освітлення номерного знака, система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, багатофункціональний дисплей, система денного світла і система автоматичного управління фарами |
| 5 | 15 | PWR OUT – Електрична розетка |
| 6 | 7,5 | ST – Система запуску, прилади та покажчики, система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 7 | 10 | A/C – Система кондиціонування повітря |
| 8 | 7,5 | MET – Прилади та покажчики і система DPF |
| 9 | 15 | CIG – Прикурювач |
| 10 | 7,5 | ACC – Аудіосистема, електрична розетка, годинник, система електроприводу дзеркал заднього виду, система управління блокуванням перемикання передач і багатофункціональний дисплей |
| 11 | 7,5 | IGN – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, подушки безпеки SRS і паливний насос |
| 12 | 20 | WIP – Склоочисник і склоомивач лобового скла |
| 13 | 10 | ECU-IG & GAUGE – Система кондиціонування повітря, система зарядки, система блокування заднього диференціала, ABS, TRC, VSC, аварійна світлова сигналізація, покажчики повороту, вогні заднього ходу, система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, система управління блокуванням перемикання передач, обігрів заднього скла, фари, перемикачі підсвічування дверей, система електроприводу дверних замків, система бездротового дистанційного управління, датчик кермового управління, система денного світла, круїз-контроль, очищувачі фар, обігрівачі сидінь, обігрів зовнішніх дзеркал заднього виду, багатофункціональний дисплей і індикатор нагадування про ремінь безпеки переднього пасажира |
За роботу прикурювача та розеток живлення відповідають запобіжники номер 9 і 5 на 15А.
Зворотний бік блоку запобіжників може мати додаткові елементи.
| № | A | Позначення |
|---|---|---|
| 1 | 40 | AM1 – Система блокування заднього диференціала, ABS, TRC, VSC, запобіжники: “ACC”, “CIG”, “ECU-IG & GAUGE”, “WIP” |
| 2 | 40 | IG1 – Запобіжники: “PWR”, “S-HTR”, “4WD”, “DOOR”, “DEF”, “MIR HTR” |
| R1 | Розетки (PWR OUT) | |
| R2 | Обігрівач (HTR) | |
| R3 | Інтегроване реле |
Блок реле
Розташований за бардачком і кріпиться до корпусу автомобіля.
Варіант 1
| № | A | Призначення |
|---|---|---|
| 1 | 25 | DOOR – Система електроприводу дверних замків і вікна з електричними склопідйомниками |
| 2 | 20 | DEF – Обігрів заднього скла і система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 3 | 15 | S-HTR – Обігрівачі сидінь |
| 4 | 20 | 4WD – Система блокування заднього диференціала, ABS, TRC і VSC |
| 5 | 30 | PWR – Склопідйомники |
| Реле | ||
| R1 | Запалювання (IG1) | |
| R2 | Обігрів заднього скла (DEF) | |
Варіант 2
| № | A | Позначення |
|---|---|---|
| 1 | 15 | MIR HTR – До листопада 2011: Обігрів зовнішніх дзеркал заднього виду |
| 25 | DOOR – листопада 2011: Система електроприводу дверних замків і вікна з електричними склопідйомниками | |
| 2 | 25 | DOOR – До листопада 2011: Система електроприводу дверних замків і вікна з електричними склопідйомниками |
| 20 | DEF – З листопада 2011: Обігрів заднього скла і система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива | |
| 3 | 20 | DEF – До листопада 2011: Обігрів заднього скла і система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива |
| 15 | S-HTR – З листопада 2011: Обігрівачі сидінь | |
| 4 | 15 | S-HTR – До листопада 2011: Обігрівачі сидінь |
| 20 | 4WD – З листопада 2011: Система блокування заднього диференціала, ABS, TRC і VSC | |
| 5 | 20 | 4WD – До листопада 2011: Система блокування заднього диференціала, ABS, TRC і VSC |
| 15 | MIR HTR – З листопада 2011: Обігрів зовнішніх дзеркал заднього виду | |
| Реле | ||
| R1 | Обігрів зовнішніх дзеркал заднього виду (MIR HTR) | |
| R2 | Запалювання (IG1) | |
| R3 | Обігрів заднього скла (DEF) | |
Блоки під капотом
Розташування
Загальна схема розташування блоків у моторному відсіку
| № | Опис |
|---|---|
| 1 | Блок запобіжників і реле |
| 2 | Актуатор гальмівної системи |
| 3 | Реле очищувачів фар |
| 4 | Блок управління свічками накалювання |
| 5 | 2TR-FE: Блок управління подачею повітря RHD: 1KD-FTV і 2KD-FTV (без DPF): Блок управління форсунками (EDU) LHD: 1KD-FTV і 2KD-FTV (DPF): Блок управління форсунками (EDU) |
| 6 | RHD: 1KD-FTV і 2KD-FTV (DPF): Блок управління форсунками (EDU) LHD: 1KD-FTV і 2KD-FTV (без DPF): Блок управління форсунками (EDU) |
Блок запобіжників і реле
Він знаходиться з лівого боку моторного відсіку, поруч з акумулятором.
| № | A | Призначення |
|---|---|---|
| 1 | 25 | Запасний запобіжник |
| 2 | 15 | Запасний запобіжник |
| 3 | 10 | Запасний запобіжник |
| 4 | 7,5 | FOG – Протитуманні фари |
| 15 | 7,5A FOG – Протитуманні фари | |
| 5 | 10 | HORN – Звуковий сигнал |
| 6 | 25 | EFI – Система багатоточкового упорскування палива /система послідовного багатоточкового упорскування палива |
| 7 | – | |
| 8 | 20 | H-LP RL – До червня 2011: Права фара (ближнє світло) |
| 15 | H-LP RL – З червня 2011: Права фара (ближнє світло) | |
| 9 | 20 | H-LP LL – До червня 2011: Ліва фара (ближнє світло) |
| 15 | H-LP LL – З червня 2011: Ліва фара (ближнє світло) | |
| 10 | 20 | H-LP RH – До червня 2011: Права фара (дальнє світло) і права фара (ближнє світло) |
| 15 | H-LP RH – З червня 2011: Права фара (дальнє світло) і права фара (ближнє світло) | |
| 11 | 20 | H-LP LH – До червня 2011: Ліва фара (дальнє світло) і ліва фара (ближнє світло) |
| 15 | H-LP LH – З червня 2011: Ліва фара (дальнє світло) і ліва фара (ближнє світло) | |
| 12 | 10 | EFI NO.2 – Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива |
| 13 | 10 | ECU-IG NO.2 – Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива |
| 14 | 7,5 | ECU-B – До серпня 2008: Перемикачі підсвічування дверей, система електроприводу дверних замків, система бездротового дистанційного управління, датчик кермового управління і фари |
| 10 | ECU-B – З серпня 2008: Перемикачі підсвічування дверей, система електроприводу дверних замків, система бездротового дистанційного управління, датчик кермового управління і фари | |
| 15 | 15 | RAD – До серпня 2013: Аудіосистема |
| 20 | RAD – З серпня 2013: Аудіосистема | |
| 16 | 7,5 | DOME – Освітлення салону, підсвічування перемикача двигуна, ліхтар персонального освітлення, прилади та покажчики, годинник, багатофункціональний дисплей, система бездротового дистанційного управління, система денного світла і протитуманні фари/задні протитуманні вогні |
| 17 | 20 | A/F – Система зниження токсичності вихлопних газів |
| 18 | 10 | ETCS – Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива, електронна система управління дросельною заслінкою |
| 19 | 7,5 | ALT-S – Система зарядки |
| 20 | 15 | TURN-HAZ – Аварійна світлова сигналізація і покажчики повороту |
| 21 | – | |
| 22 | 7,5 | ECU-B NO.2 – Система кондиціонування повітря |
| 23 | 30 | DCC – Запобіжники: “ECU-B”, “DOME”, “RAD” |
| 24 | 50 | PTC NO.1 – Додатковий обігрівач |
| 25 | 30 | H-LP CLN – До червня 2011: Очищувачі фар |
| 30 | PWR SEAT – Сидіння з електроприводом | |
| 26 | 50 | PTC NO.2 – Додатковий обігрівач |
| 30 | PTC NO.2 – Додатковий обігрівач | |
| 27 | 40 | ABS NO.1 – До серпня 2008: ABS, TRC і VSC |
| 40 | H-LP CLN – З червня 2011: Очищувачі фар | |
| 28 | 40 | FR HTR – До серпня 2009: Система кондиціонування повітря, запобіжник: “A/C” |
| 50 | FR HTR – З серпня 2009: Система кондиціонування повітря, запобіжник: “A/C” | |
| 29 | 30 | ABS NO.2 – ABS, TRC and VSC |
| 30 | 40 | ABS NO.1 – З серпня 2008: ABS, TRC і VSC |
| 31 | 100 | ALT – Система зарядки, запобіжники: “PWR SEAT”, “HLP CLN”, “FR HTR”, “AM1”, “IG1”, “PTC NO.1”, “PTC NO.2”, “PWR OUT”, “STOP”, “TAIL”, “OBD” |
| 32 | 80 | GLOW – Система передпускового підігріву двигуна |
| 33 | 50 | BATT P/I – Запобіжники: “FOG”, “HORN”, “EFI” |
| 34 | 30 | AM2 – Стартер двигуна, запобіжники: “ST”, “IGN”, “INJ”, “MET” |
| 35 | 40 | MAIN – Запобіжники: “H-LP RH”, “H-LP LH”, “H-LP RL”, “H-LP LL” |
| 36 | 50 | A/PUMP – Система багатоточкового упорскування палива/ система послідовного багатоточкового упорскування палива |
| Реле | ||
| R1 | Дімер (DIM) | |
| R2 | Фари (H-LP) | |
| Свічки (GLOW) | ||
| Блок A | ||
| R1 | Стартер (ST) | |
| R2 | 1TR-FE, 2TR-FE, 1GR-FE: Датчик складу паливоповітряної суміші (A/F) | |
| 1KD-FTV без DPF, 2KD-FTV без DPF, 5L-E: Свічки накалювання (GLOW) | ||
| 1KD-FTV з DPF, 2KD-FTV з DPF: Датчик складу паливоповітряної суміші (A/F) | ||
| R3 | 1TR-FE, 2TR-FE, 1GR-FE: Паливний насос (F/PMP) | |
| 1KD-FTV з DPF, 2KD-FTV з DPF: – | ||
