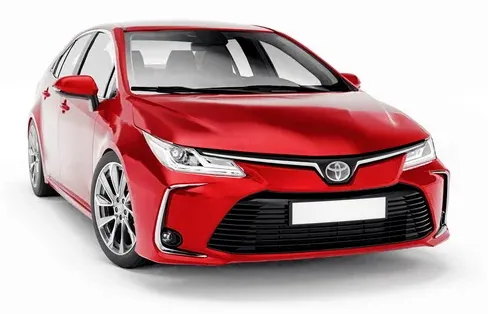

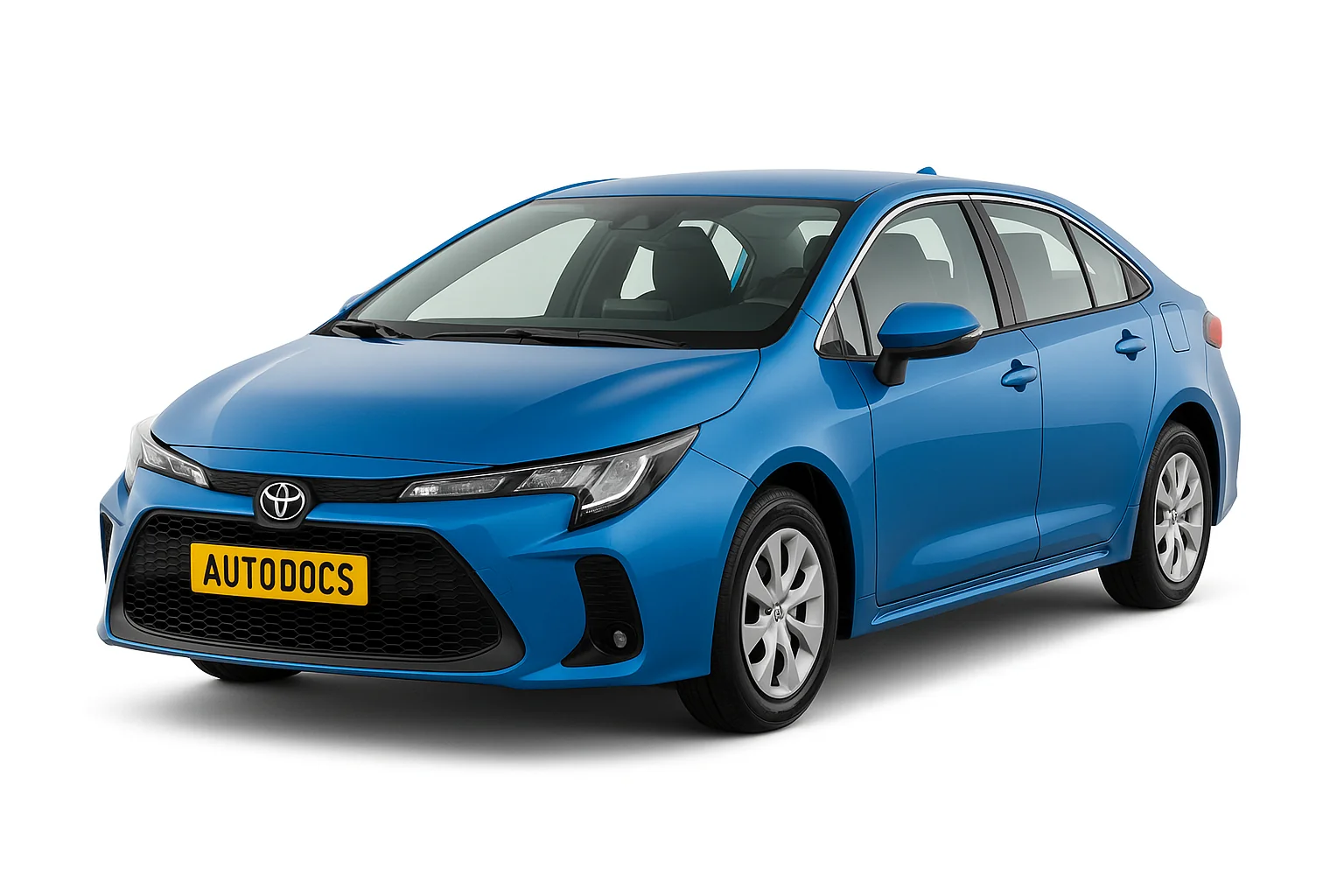

Toyota Corolla E210 представляє 12 покоління модельного ряду Королла, яке випускалося в 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках. У нашому пості ви знайдете інформацію з описом запобіжників і реле Тойота Королла Е210 зі схемами блоків і місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле, а також їхнє розташування в блоках може відрізнятись від представленого і залежить від року випуску, регіону поставки та рівня електричного оснащення Вашого автомобіля.
Блок у салоні

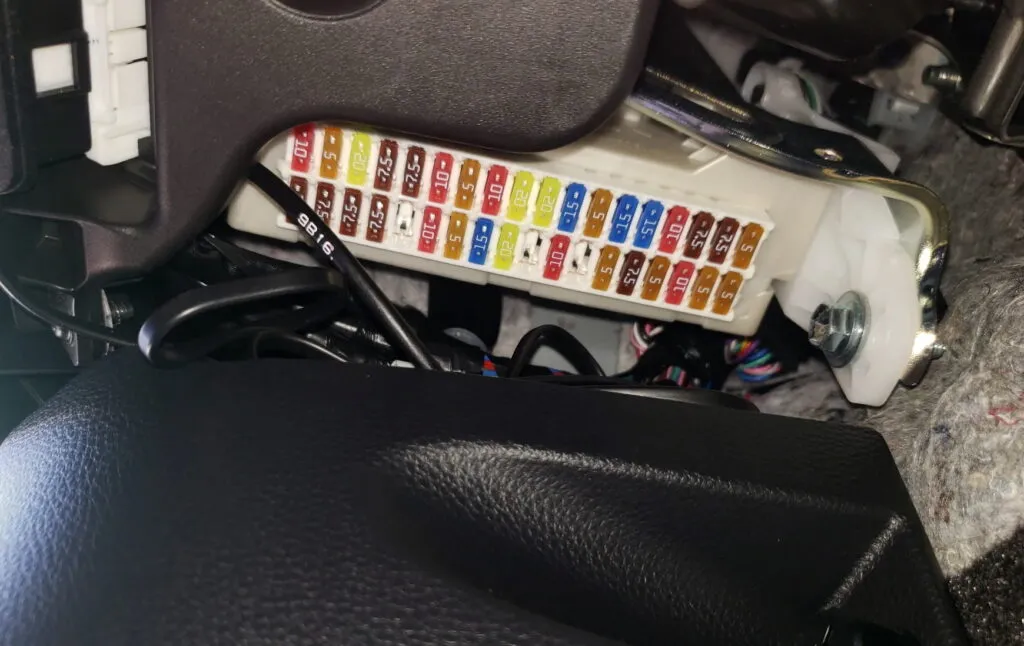

У салоні автомобіля блок із запобіжниками розташований з лівого боку під панеллю приладів. Для доступу треба прибрати захисну кришку.

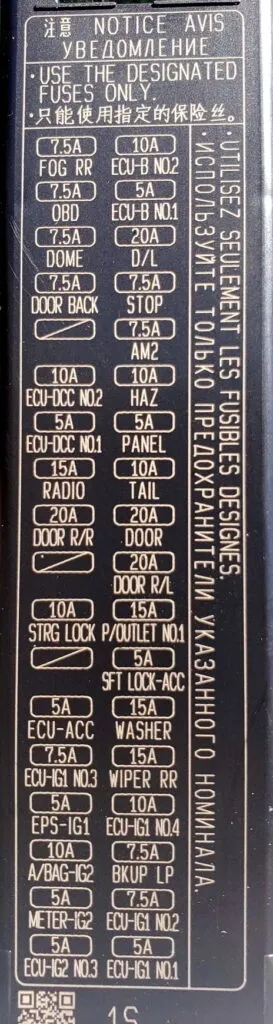

Для моделей із правим розташуванням рульового керування.
| № | A | Опис |
|---|---|---|
| FOG RR | 7,5 | Задні протитуманні фари |
| OBD | 7,5 | Бортова діагностика |
| DOME | 7,5 | Внутрішнє освітлення і підсвічування |
| ECU-DCC | 10/5 | Блок керування двигуном |
| RADIO | 15 | Радіо та аудіосистема |
| DOOR R/R | 20 | Задні праві двері |
| STRG LOCK | 10 | Блокування рульового керування |
| ECU-ACC | 5 | Блок керування двигуном |
| ECU-IG1 | 7.5 | Блок керування двигуном |
| EPS-IG1 | 5 | Електричний підсилювач рульового управління |
| A/BAG-IG2 | 10 | Подушка безпеки |
| METER-IG2 | 5 | Вимірювальні прилади |
| ECU-IG2 | 5 | Блок керування двигуном |
| ECU-B | 10/5 | Блок керування двигуном |
| D/L | 20 | Система блокування дверей |
| STOP | 7,5 | Стоп сигнали |
| AM2 | 7,5 | Система запуску |
| HAZ | 10 | Аварійна сигналізація |
| PANEL | 5 | Панель приладів |
| TAIL | 10 | Габарити, підсвічування приладів і номерного знака |
| DOOR | 20 | Двері |
| DOOR R/L | 20 | Задні ліві двері |
| P/OUTLET 1 | 15 | Розетка додаткового живлення (прикурювач) |
| SFT LOCK-ACC | 5 | Блокування селектора коробки передач |
| WASHER | 15 | Омивач |
| WIPER | 15 | Очищувач |
| BKUP LP | 7,5 | Лампи заднього ходу, аудіо система, монітор, навігація |
За роботу прикурювача відповідає запобіжник, позначений як P/OUTLET.
У верхній частині блоку можуть бути встановлені запобіжники, що відповідають за електроскло підйомники і електропривід сидінь.
Блок під капотом

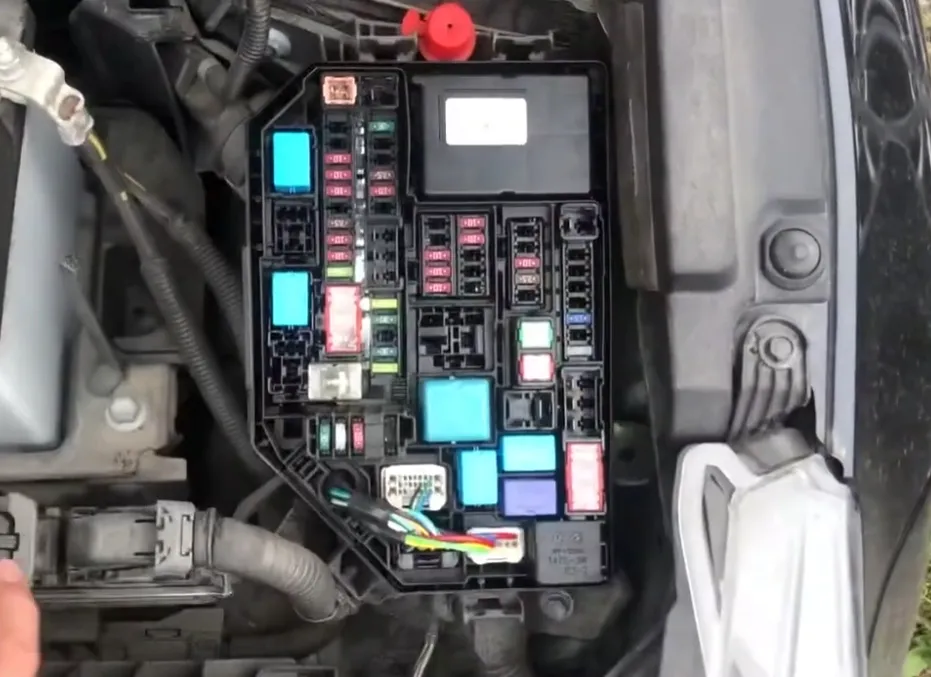

Під капотом у моторному відсіку з лівого боку розташований основний блок із запобіжниками та реле.

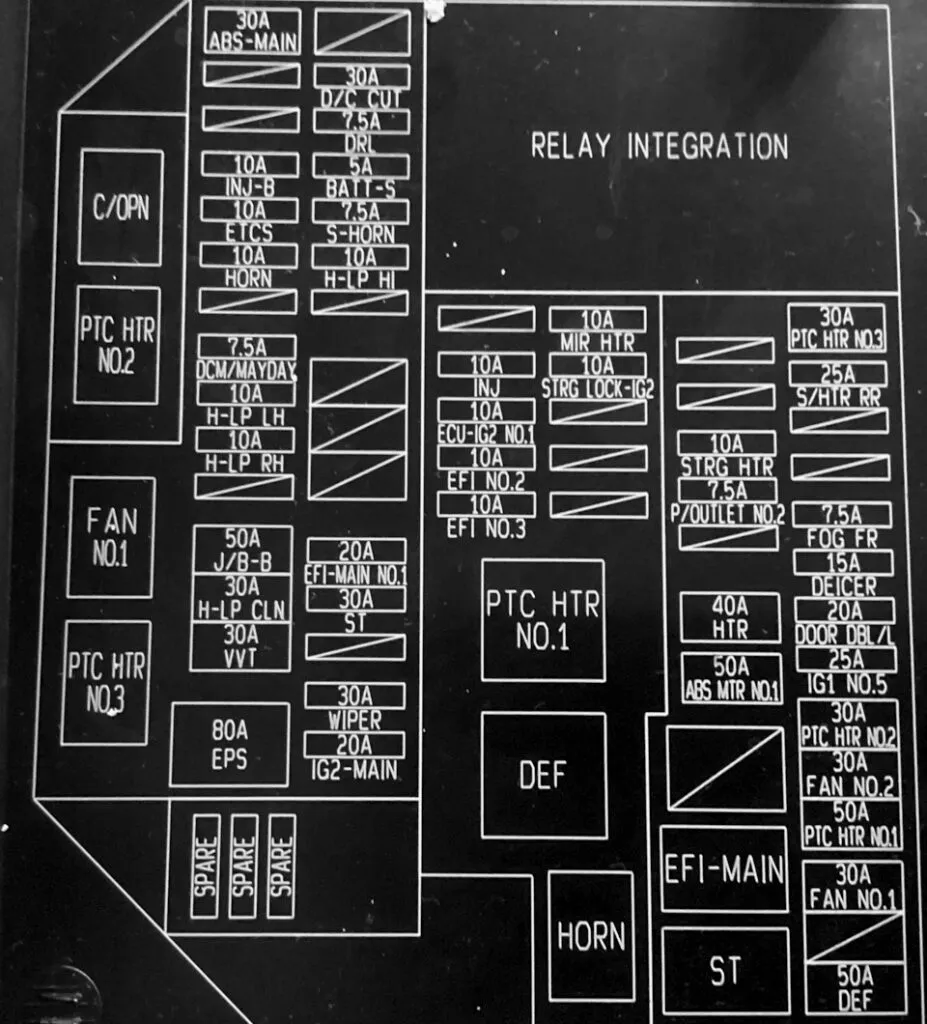

Позначення
- (ABS-MAIN) Антиблокувальна гальмівна система
- (EFI NO.1) Система багатопортового впорскування палива
- (HORN) Сирена / Сигнал
- (EFI-MAIN NO.3) Система багатопортового впорскування палива
- (CM/MAYDAY) Модуль передавання даних (телематична система)
- (H-LP LH) Ліва фара
- (H-LP RH) Права фара
- (AMP) Аудіосистема
- (J/B-B) Шина розподільчої коробки
- (EPS) Електричний підсилювач рульового управління
- (DRL) Денні ходові вогні
- (S-HORN) Сирена / протиугінна система
- (H-LP HI) Фари дальнього світла
- (ST) Система запуску
- (EFI-MAIN NO.2) Система багатопортового впорскування палива
- (WIPER) Склоочисники
- (IG2-MAIN) Захист декількох ланцюгів
- (EFI NO.5) Система багатопортового впорскування палива
- (ECU-IG2 NO.1) Блок керування двигуном
- (EFI NO.2) Система багатопортового впорскування палива
- (EFI NO.3) Система багатопортового впорскування палива
- (MIR HTR) Дзеркала з підігрівом
- (STRG LOCK-IG2) Блокування рульового керування
- (EFI NO.4) Багатопортова система впорскування палива
- (STRG HTR) Обігрів рульового колеса
- (P/OUTLET NO.2) Прикурювач / розетка живлення
- (HTR) Система кондиціонування повітря
- (ABS MTR NO.1) Антиблокувальна система гальм
- (PTC HTR NO.3) Додатковий обігрівач
- (S/HTR RR) Обігрів задніх сидінь
- (DEICER) Антиобморожувач або розморожувач
- (DOOR DBL/L) Подвійне блокування дверей
- (S/HTR-MAIN) Обігрів сидінь
- (PTC HTR NO.2) Додатковий обігрівач
- (FAN NO.2) Електричний вентилятор охолодження
- (PTC HTR NO.1) Додатковий обігрівач
- (FAN NO.1) Електричний вентилятор охолодження
- (DEF) Протитуманний пристрій заднього скла
- (EFI-MAIN NO.3) Система багатопортового впорскування палива
- (PTC HTR NO.2) Додатковий обігрівач
- (EFI-MAIN NO.2) Багатопортова система впорскування палива
- (PTC HTR NO.3) Додатковий нагрівач
- (PTC HTR NO.1) Додатковий обігрівач
- (DEF) Протитуманний пристрій заднього скла
- (ST) Система запуску
- (SPARE) Запасний запобіжник
