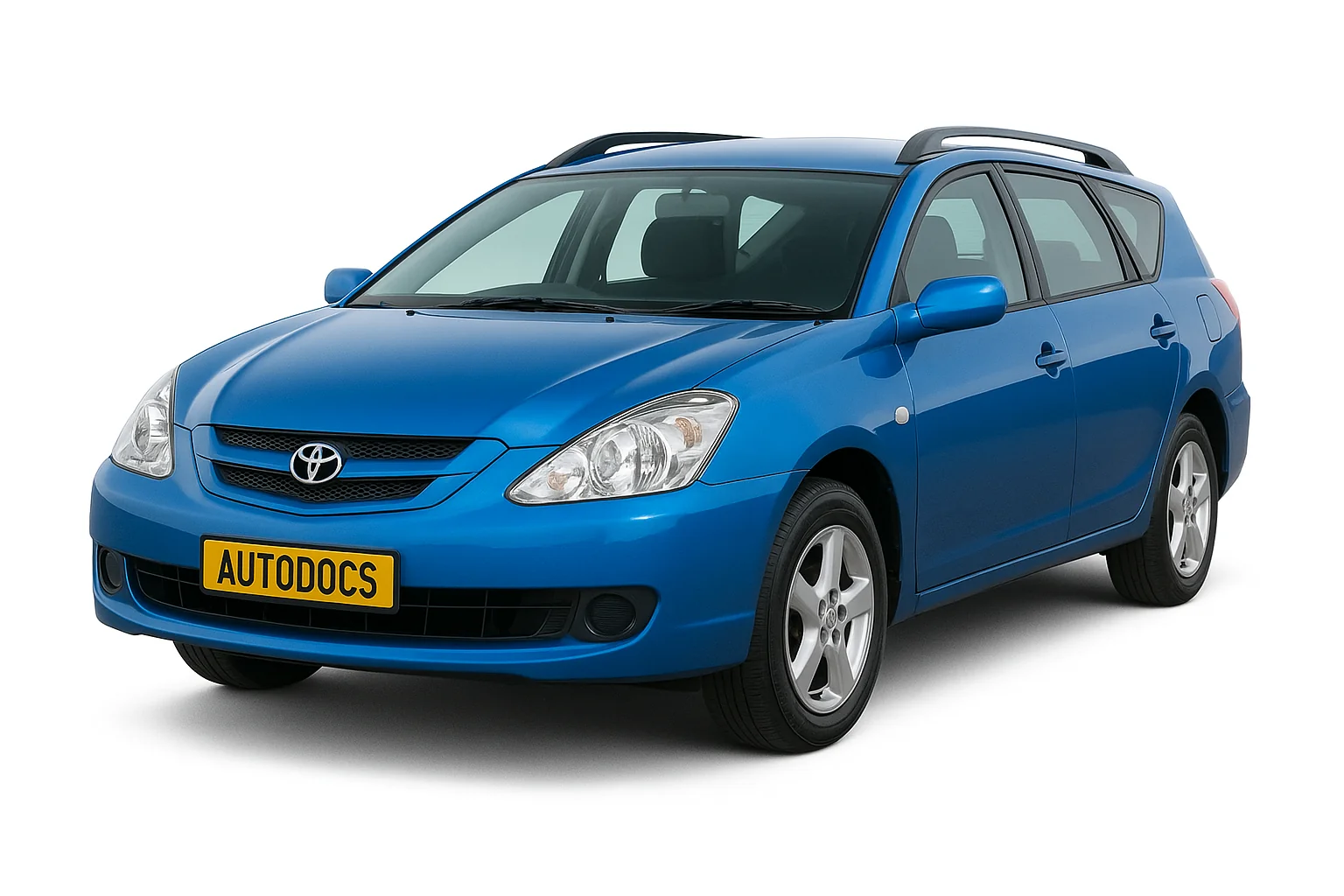

Toyota Caldina T24 3-го покоління випускалася у 2002, 2003, 2004, 2005, 2006 та 2007 роках у кузові універсал. За цей час модель пройшла рестайлінг. У цій публікації ми надамо інформацію про розташування електронних блоків управління та опис запобіжників та реле Тойота Калдіна Т24х зі схемами блоків та фото прикладами виконання. Виділимо запобіжник прикурювача.
Виконання блоків та кількість елементів у них може відрізнятись від представленого. Звіряйте позначення зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування електронних блоків керування
Опис
- монтажний блок запобіжників та реле з боку пасажира
- реле паливного насоса
- блок управління Multiplex
- електронний блок керування двигуном
- електронний блок системи паркування
- вимикач розблокування селектора
- електронний блок управління ABS (моделі з VSC або ABS (Normal) до 01.2005 р.)
- блок керування SRS
- блок керування кондиціонером
- блок коректора фар
- монтажний блок з боку водія
- реле протитуманних фар
- реле-переривник покажчиків повороту
- реле регулювання інтервалу роботи склоочисника.
Блок запобіжників та реле
Монтажний блок запобіжників та реле знаходиться у салоні під панеллю приладів зліва.
Приклад позначення на звороті кришки.
Призначення
| 1 IGN 15А | система управління двигуном та АКПП (моделі з двигуном 1ZZ-FE, 1AZ-FSE, 1NZ-FE) |
| електропривод вентиляторів (моделі з двигунами 1NZ-FE, 1ZZ-FE) | |
| ABS подушки безпеки і перед натягувачі ременів безпеки | |
| 2 PANEL1 7,5А | лампи освітлення салону |
| 3 RR FOG 7,5A | протитуманні фари (задні) |
| 4 FR FOG 15A | протитуманні фари (передні) |
| 5 АМ1 25А | система запуску |
| 6 PANEL2 7,5А | аудіосистема (моделі з аудіо підготовкою) |
| аудіосистема (моделі без навігаційної системи) | |
| аудіосистема (моделі з навігаційної системи) та система заднього огляду | |
| протитуманні фари | |
| підсвічування | |
| кондиціонер | |
| 7 | - |
| 8 RRWIP 15A | очисник та омивач заднього скла |
| 9 CIG 15А | прикурювач |
| 10 A/C 10A | електропривод вентиляторів (моделі з двигуном 1AZ-FSE) |
| система попередження про не пристебнутий ремен безпеки та послаблення натягу | |
| кондиціонер | |
| обігрівач заднього скла та обігрівач дзеркал | |
| 11 MIRHTR 10А | обігрівач заднього скла та обігрівач дзеркал |
| 12 ECU-ACC 7,5А | система MULTIPLEX |
| електропривод дзеркал | |
| система попередження про залишений у замку запалення ключ і не вимкнене освітлення | |
| аудіосистема (моделі з аудіо підготовкою) | |
| аудіосистема (моделі без навігаційної системи) | |
| аудіосистема (моделі з навігаційною системою) та система заднього огляду | |
| фари (моделі з ксеноновими фарами) | |
| фари (крім моделей з ксеноновими фарами) | |
| протитуманні фари | |
| габарити | |
| лампи освітлення салону | |
| кондиціонер | |
| 13 PWR 30А | електропривод склопідйомників |
| 14 TAIL 10А | система MULTIPLEX |
| система попередження про залишений у замку запалення ключ і не вимкнене освітлення | |
| комбінація приборів | |
| габарити | |
| система управління двигуном та АКПП (моделі з двигуном 1NZ-FE, 1ZZ-FE, 1AZ-FSE) | |
| 15 FR DEF 15А | система управління двигуном та АКПП (моделі з двигуном 1NZ-FE) |
| система управління двигуном та АКПП (моделі з двигуном 1ZZ-FE) | |
| система управління двигуном та АКПП (моделі з двигуном 1AZ-FSE) | |
| антиобледенитель щіток | |
| 16 FR P/W 30А | електропривод скло підйомників |
| 17 DOOR 20А | система MULTIPLEX |
| центральний замок | |
| 18 WIPER 20А | очисник та омивач заднього скла |
| 19 ECU-IG 7,5А | система зарядки |
| електропривод вентиляторів (моделі з двигунами 1NZ-FE, 1ZZ-FE | |
| електропривод вентиляторів (моделі з двигуном 1AZ-FSE) -ABS | |
| блокування перемикання | |
| система попередження про не пристебнутий ремен безпеки та послаблення натягу | |
| аудіосистема (моделі з навігаційною системою) та система заднього огляду | |
| система паркування | |
| 20 RR DEF 30А | обігрівач заднього скла та обігрівач дзеркал |
| 21 GAUGE 10А | система зарядки |
| Система управління двигуном та АКПП (моделі з двигуном 1NZ-FE) | |
| система управління двигуном та АКПП (моделі з двигуном 1ZZ-FE) | |
| система управління двигуном та АКПП (моделі з двигуном 1AZ-FSE) | |
| ABS | |
| подушки безпеки та перед натягувачі ременів безпеки | |
| система MULTIPLEX | |
| центральний замок | |
| електропривод скло підйомників | |
| система попередження про залишений у замку запалення ключ і не вимкнене освітлення | |
| система попередження про не пристебнутий ремень безпеки та послаблення натягу | |
| комбінація приборів | |
| аудіосистема (моделі з аудіо підготовкою) | |
| аудіосистема (моделі з навігаційною системою) та система заднього огляду | |
| фари (моделі з ксеноновими фарами) | |
| фари (крім моделей з ксеноновими фарами) | |
| протитуманні фари | |
| габарити | |
| ліхтарі заднього ходу | |
| покажчики повороту та аварійна сигналізація | |
| лампи освітлення салону | |
| очищувач повітря*1 | |
| антиобледенитель щіток | |
| система паркування | |
| 22 STOP 15А | система управління двигуном та АКПП (моделі з двигуном 1NZ-FE) |
| система управління двигуном та АКПП (моделі з двигуном 1ZZ-FE) | |
| система управління двигуном та АКПП (моделі з двигуном 1AZ-FSE) | |
| ABS | |
| блокування перемикання | |
| стоп-сигнали |
За прикурювач відповідає запобіжник номер 9 на 15А.
- R1 – Реле обігрівача
- R2 – Реле IGN
- R3 – Реле обігрівача заднього скла
- R4 – Реле габаритів
Блоки під капотом
Розташування
Схема
Позначення
- реле паливного насоса
- блок реле (ABS)
- блок реле в моторному відсіку №2
- блок реле в моторному відсіку
- передній датчик SRS
Монтажний блок
Знаходиться зліва, поруч з акумулятором.
Фото – схема
Приклад позначення з кришки
Схема
Призначення
| 10А DOME | система MULTIPLEX |
| лампи освітлення салону | |
| центральний замок (моделі з 12.2004 р.) | |
| 10А ECU-B | система зарядки |
| система управління двигуном та АКПП (моделі з двигуном 1NZ-FE) | |
| електропривод вентиляторів (моделі з двигуном 1AZ-FSE) | |
| ABS | |
| подушки безпеки та переднатягувачі ременів безпеки | |
| система MULTIPLEX | |
| центральний замок | |
| електропривод склопідйомників | |
| система попередження про залишений у замку запалення ключ і не вимкнене освітлення | |
| система попередження про не пристебнутий ремен безпеки та послаблення натягу | |
| комбінація приладів аудіосистема (моделі з навігаційної системи) та система заднього огляду | |
| фари | |
| протитуманні фари | |
| габарити | |
| ліхтарі заднього ходу | |
| лампи освітлення салону | |
| кондиціонер | |
| 10/15А H-LP LH | фари (ксенон/не ксенон) |
| 10А H-LP LH HI | фари ксенон |
| 10/15А H-LP RH | фари (ксенон/не ксенон) |
| 10А H-LP RH HI | фари ксенон |
| 10А TURN-HAZ | покажчики повороту та аварійна сигналізація |
| 10А HORN | звуковий сигнал |
| 15/20А EFI | система управління двигуном та АКПП (моделі з двигуном 1NZ-FE) |
| система управління двигуном та АКПП (моделі з двигуном 1ZZ-FE) | |
| система управління двигуном та АКПП (моделі з двигуном 1AZ-FSE) | |
| електропривод вентиляторів (моделі з двигунами 1NZ-FE, 1ZZ-FE) | |
| електропривод вентиляторів (моделі з двигуном 1AZ-FSE) | |
| 15A – 1AZ-FSE. 20A – моделі з 12.2004р. | |
| 15А EFI2 | система управління двигуном та АКПП (моделі з двигуном 1AZ-FSE) |
| 10/15А ETCS | система управління двигуном та АКПП (моделі з двигуном 1AZ-FSE) |
| система управління двигуном та АКПП (моделі 2WD з двигуном 1ZZ-FE) | |
| 10A – моделі з 12.2004р. | |
| 15А RADIO №1 | Магнітолу |
| 25А ABS №2 | ABS |
| 30А АМ2 | система запуску |
| 30А CDS | електропривод вентиляторів (моделі з двигуном 1AZ-FSE) |
| 40А ABS №1 | ABS |
| 40А HTR | кондиціонер |
| 30А MAIN | фари |
| 30А RDI | електропривод вентиляторів |
| 120А ALT | система зарядки |
| система запуску | |
| система MULTIPLEX | |
| габарити | |
| підсвічування | |
| обігрівач заднього скла та | |
| обігрівач дзеркал | |
| 20А DOOR | система MULTIPLEX |
| центральний замок | |
| моделі з 12.2004 р. | |
| 30А DCC | аудіосистема (моделі з аудіопідготовкою) |
| моделі з 12.2004 р. |
- R1 – Реле 2 електродвигуни вентилятора
- R2 – Реле 3 електродвигуни вентилятора
- R3 – Реле звукового сигналу
- R4 – Реле 1 електродвигуна вентилятора
- R5 – Реле 2 системи упорскування
- R6 – Реле 1 системи упорскування
- R7 – Реле фар
Блок №2
Схема
Опис
- R1 – Реле електромагнітної муфти компресора кондиціонера
- R2 – Реле фарсунок
- R3 – Реле стартера
- ST – 7.5А запобіжник стартера, система запуску, система керування двигуном та АКПП
Блок реле АБС
