Siguranțe și relee Renault Twingo

renault twingo

Renault Twingo aparține clasei autoturismelor mici. A început să fie livrat pe piețe în 1993. Prezentăm amplasarea și descrierea cutiei principale cu siguranțe din interiorul Renault Twingo. Arătăm siguranța care protejează bricheta.

Pentru toate generațiile acestui autovehicul este caracteristică aceeași amplasare a cutiilor cu siguranțe. Cea principală se află în interior. Cea de-a doua sub capotă, în stânga, sub capacul de protecție.

Cuprins

Cutia din interior

Pentru acces, trageți de torpedou spre dvs.

Cutia din interior

Publicitate

Varianta 1

cutie reno twingo

Schema

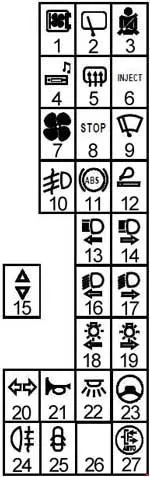

Schema cutiei din interior

Publicitate

Descriere

  1. 20A Conector motor
  2. 15A Ștergător lunetă, Lumini de mers înapoi, Pompă lavaj
  3. 10A Pretensionatoare, Airbag, Imobilizator motor
  4. 10A Radio
  5. 20A Încălzire lunetă
  6. 20A Sistem injecție
  7. 20A Ventilator sistem încălzire / climatizare
  8. 15A Lumini de frână
  9. 15A Ștergător parbriz
  10. 10A Cețuri spate
  11. 10A Sistem antiblocare – ABS
  12. 25A Brichetă, Trapă plafon
  13. 15A Far principal de drum
  14. 15A Far dreapta de drum
  15. 30A Geamuri electrice
  16. 15A Far stânga de întâlnire
  17. 15A Far dreapta de întâlnire
  18. 10A Luminile laterale stânga
  19. 10A Lămpi partea dreaptă
  20. 25A Indicatoare, Ceață spate, UCE
  21. 10A Claxon, Imobilizator motor
  22. 10A Iluminare interioară, Conector diagnostic
  23. 10A Servodirecție electrică
  24. Neutilizat
  25. 15A Blocare electrică uși, Oglinzi electrice
  26. –
  27. 2A Reductor secvențial

Pentru brichetă răspunde siguranța 12 de 25A.

Varianta 2

Fotografie

Varianta 2

Publicitate

Schema

Schema cutiei siguranțe

Funcție

Publicitate

1 Ștergătoare / Turometru
2 Ștergătoare / Turometru
3 Direcție asistată
4 Cutie de viteze secvențială
5 Stop / limitator de viteză
6 Lumini de mers înapoi / Comandă oglindă retrovizoare / Sirenă alarmă / Control distanță parcare
7 Airbag
8 Instalație electrică interioară / Tablou de bord
9 Sistem injecție
10 ABS / ASR / ESP
11 Indicatoare de direcție / conector diagnostic
12 Alimentare electrică / Tablou de bord
13 Faruri de întâlnire / Ceață spate
14 Încuietoare electrică ușă
15 Lumini de poziție / Cețuri față
16 Cutie de viteze secvențială
17 Încălzire lunetă / Încălzire oglinzi retrovizoare
18 Iluminare interioară / Iluminare suplimentară / Sistem încălzire și climatizare / Turometru
19 Lumini de poziție
20 Cețuri față și spate
21 Faruri de drum / claxon
22 Faruri de drum
23 Geamuri electrice
24 Ventilație habitaclu
25 Faruri de întâlnire / Cețuri față și spate
26 Trapă plafon
27 Cutie de viteze secvențială
28 Ventilație habitaclu
29 Radio / Instalație electrică interioară / Climatizare / Tablou de bord / Scaun încălzit
30 Brichetă
31 Geamuri electrice
32 Far dreapta de drum
33 Far stânga de drum și lampa de control tablou de bord
34 Far dreapta de întâlnire
35 Far stânga de întâlnire și lampa de control tablou de bord
36 Ștergător lunetă
37 Încălzire oglinzi retrovizoare
38 Claxon
39 Cețuri spate
40 Loc rezervat pentru echipamente suplimentare
41 Scaune încălzite
42 Lumină de poziție dreapta / Iluminare instrumente în interior
43 Lumină de poziție stânga
44 Loc rezervat pentru echipamente suplimentare
45 Contact ușă șofer
48 Radio / Alarmă sonoră / Display

Elementele releelor sunt montate sub panoul de bord, în spatele acestei cutii. De exemplu, releul indicatoarelor de direcție se află în zona pedalelor.

Cutia de pe baterie

La unele modele, pe borna pozitivă a bateriei este fixată o cutie suplimentară cu siguranțe de mare capacitate.

Cutia de pe baterie
