Siguranțe și relee Renault Megane Scenic 1

Autoturismul de familie Renault Megane a fost prezentat în 1995. Producția oficială a început în 1996. Iar în 1997, pe platforma sa, a început producția monovolumului Megane Scenic. Anii de producție pentru Renault Megane Scenic generația 1 sunt 1998, 1999, 2000, 2001, 2002 și 2003. În acest material veți găsi informații cu descrierea locației cutiilor de siguranțe și relee pentru Renault Megane Scenic 1, fotografii și scheme ale acestora, cu descrierea funcțiilor elementelor.

Siguranțe și relee sub capotă

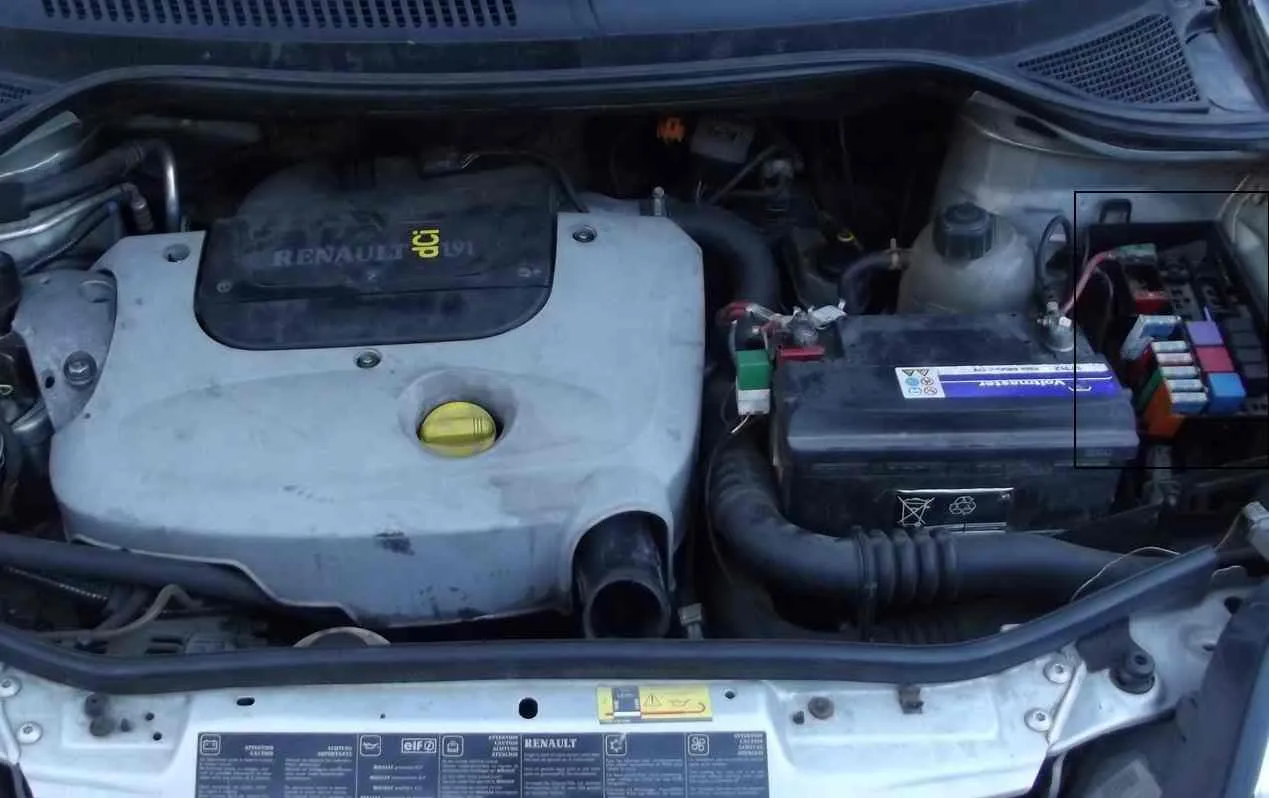

În compartimentul motor, cutia se află în partea stângă, lângă baterie.

Sunt posibile mai multe variante de execuție ale acesteia.

Fotografie varianta 1

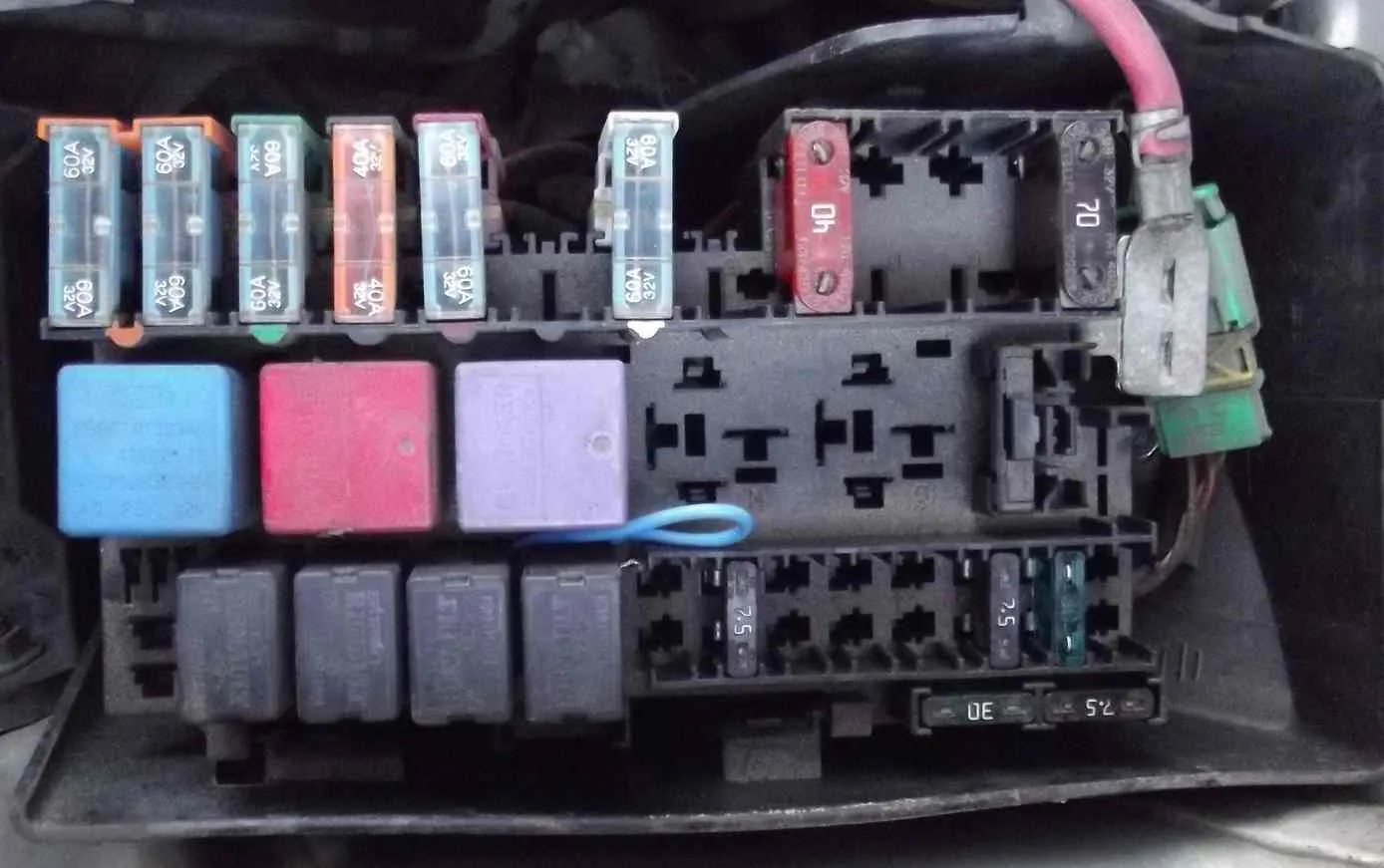

Fotografie varianta 2

Schema

Descriere

Siguranțe și relee în habitaclu

Acesta se află în stânga coloanei de direcție, sub capacul de protecție.

Pe partea din spate a capacului se va afla schema actualizată cu descrierea siguranțelor.

Schema cutiei

Descifrare

1. (25A) Motor electric acționare geam portieră stânga spate
2. –
3. (25A) Motor electric acționare geam portieră dreapta spate
4. (15A) Ștergător/spălător lunetă
5. (7,5A) Încălzire oglinzi retrovizoare montate pe uși
6. (15A) Sistem audio, antenă cu acționare electrică, acționare electrică oglinzi retrovizoare montate pe uși
7. (15A) Claxon
8. Releu motor electric ventilator sistem răcire, combinație de instrumente
9. (5A) Lampi de ceață spate
10. (15A) Faruri de ceață
11. (7,5A) Lampi de poziție față stânga/spate stânga
12. (10A) Spălătoare faruri
13. (7,5A) Lampi de poziție față dreapta/spate dreapta
14. –
15. –
16. (5A) Sistem de frânare antiblocare (ABS)
17. (25A) Motor electric acționare geam portieră față dreapta
18. (15A) Sistem comandă cutie viteze automată (CVT), releu acționare electrică geam, lumini de stop
19. (15A) Unitate de comandă multifuncțională 1, lumini de mers înapoi
20. –
21. –
22. (10A) Lampă fară lungă (stânga)
23. (25A) Motor electric geam portieră față stânga
24. (10A) Lampă fară lungă (dreapta)
25. (20A) Sistem aer condiționat, trapă
26. (10A) Conector de alimentare echipamente suplimentare
27. (15A) Încălzire scaune
28. (20A) Încălzire/aer condiționat
29. (10A) Lampă fară scurtă (stânga)
30. (15A) Sistem audio, siguranță brichetă Renault Megane Scenic 1
31. (10A) Lampă fară scurtă (dreapta)
32. –
33. Jumper – faruri

Pentru brichetă răspunde siguranța numărul 30.

Rândul inferior

Schema

Funcții

• A – (15А) Indicatoare de direcție/alarmă avarii
• B – (5А) Unitate de comandă multifuncțională 1
• C – (20А) Închidere centralizată
• D – (20А) Ștergător parbriz
• E – (25А) Acționare electrică geamuri
• F – (30А) Încălzire oglinzi retrovizoare montate pe uși, încălzire lunetă

În spatele cutiei cu siguranțe, se pot afla de asemenea următoarele relee:

Schema

Denumire

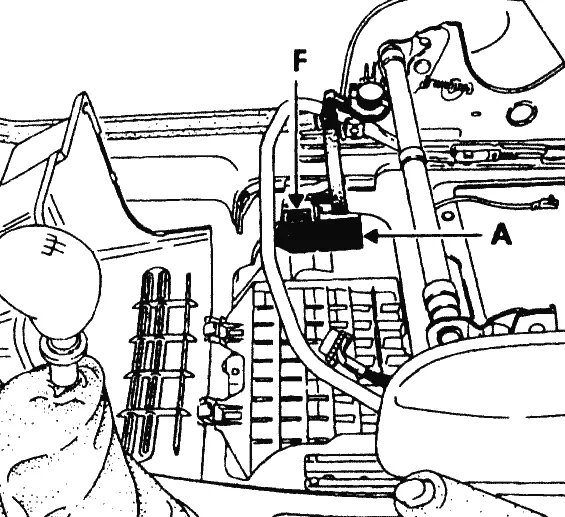

De asemenea, este posibilă amplasarea unor elemente individuale de siguranțe și relee sub scaunul pasagerului: A – conector bloc de alimentare, F – siguranțe.
