Рено 21 – реле та запобіжники

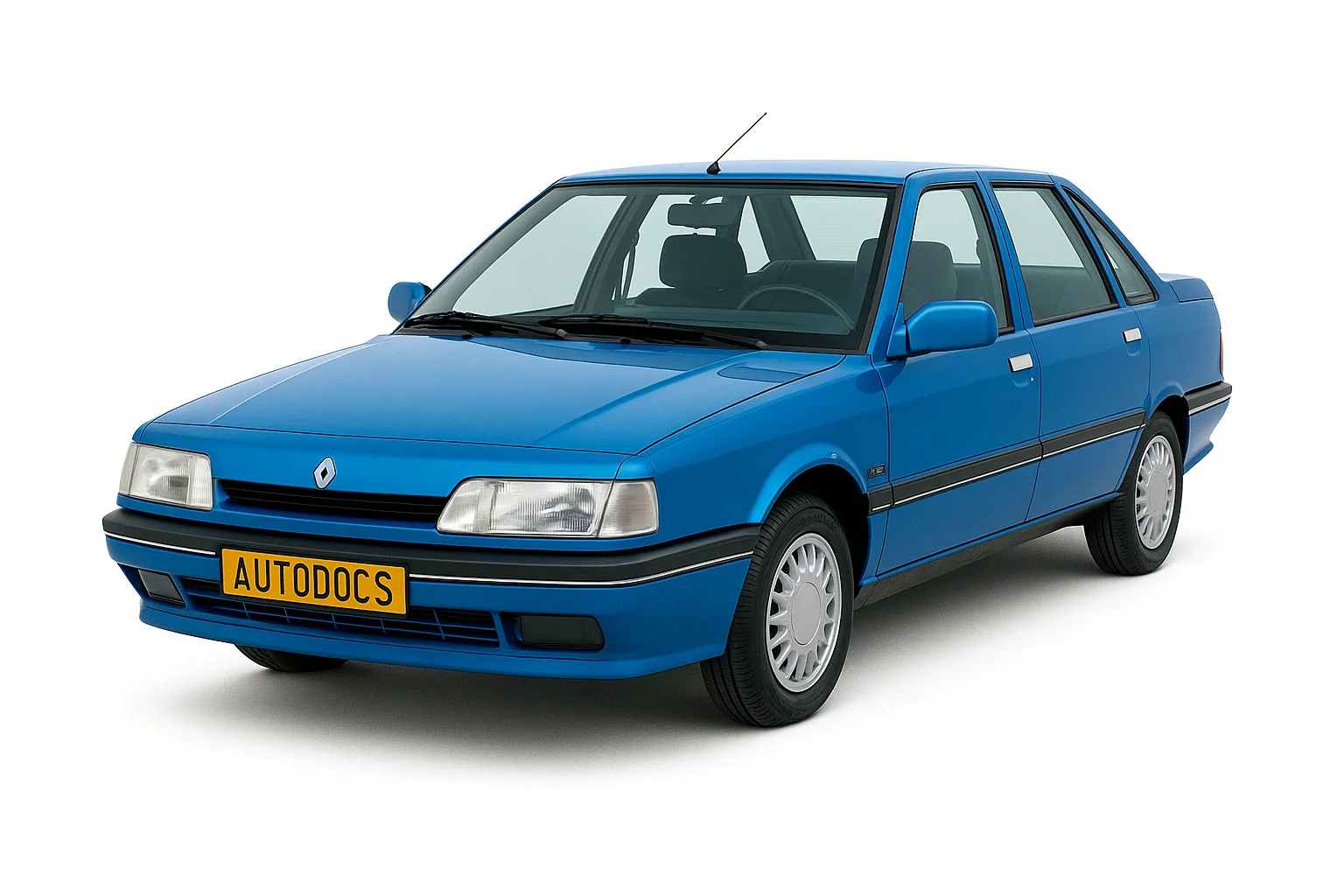

Renault 21, середньорозмірний автомобіль французької компанії, випускався в 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 і 1994 роках. У США та Європі продавався під назвою Renault Nevada, а Англії – Savanna. Ми покажемо, де знаходиться основний блок з реле та запобіжниками в рено 21, схему блоку з описом призначення елементів.

Головний блок із запобіжниками та реле

Він розташований під кермовою рейкою, за захисною кришкою.

Варіант виконання залежить від року випуску, комплектації та типу двигуна.

Актуальний опис елементів описано внизу блоку кольоровою наклейкою. Виглядає приблизно так.

Ми представляємо найпоширеніші варіанти схем.

Запобіжники

Варіант 1

Схема

Розшифровка

1. 20А - Опалення
2. 10А – Радіоприймач/ Мотовентилятор
3. 20А – Обігрівач заднього скла
4. 5А – Годинники, плафони, панель приладів
5. 10А - Склоочисник з переривчастим рухом
6. 10А – Аварійна сигналізація
7. 5А - Ліві габаритні вогні
8. 5А - Праві габаритні вогні
9. 10А – Прикурювач
10. 10А - Стоп сигнал
11. 10А – Приладова панель, вогні заднього ходу
12. 15А - склоочисник
13. 7,5А – Задні протитуманні фари
14. - Не використовується
15. 30А – Кондиціонер повітря
16. 25А – Електричне блокування дверей
17. 30А – Лівий склопідйомник
18. 30А – Правий склопідйомник, люк

За прикурювач відповідає запобіжник номер 9.

Варіант 2

Світлина

Схема

Призначення

1. Автоматична трансмісія – 5А
2. Кондиціонер повітря – 30А
3. Кондиціонер повітря – 30А
4. -
5. -
6. -
7. Вентилятор – 20А
8. Годинник, радіоприймач – 10А
9. Годинник, очищувач заднього скла – 20А
10. Передній снігоочисник – 10А
11. -
12. Сигнали поворотів, аварійна сигналізація – 10А
13. Передні ліві габаритні вогні, освітлення ящика рукавички – 5А
14. Передні праві габаритні вогні, реле протитуманних фар – 5А
15. Прикурювач, омивач заднього скла – 10А
16. Стоп сигнали – 10А
17. Фари заднього ходу – 10А
18. Очищувач переднього скла, прикурювач – 10А
19. Задні протитуманні фари – 7,5
20. Мото вентилятор – 20А
21. Система проти блокування коліс – 3А
22. Центральне блокування – 25А
23. Лівий склопідйомник – 30А
24. Правий склопідйомник – 30А

За прикурювач відповідає запобіжник номер 15.

Варіант 3

Схема

Реле

Вони розташовані навколо блоку із запобіжниками.

Схема блоку з реле

Призначення

1. Таймер щіток вітрового скла
2. Таймер дверного замку
3. Заднє скло, що обігрівається
4. Лампи зумеру нагадування
5. Вузол мигалки
6. Реле переднього протитуманного світла
7. Заднє протитуманне світло (шнут)
8. Переднє протитуманне світло (шнут)
9. Реле фар
