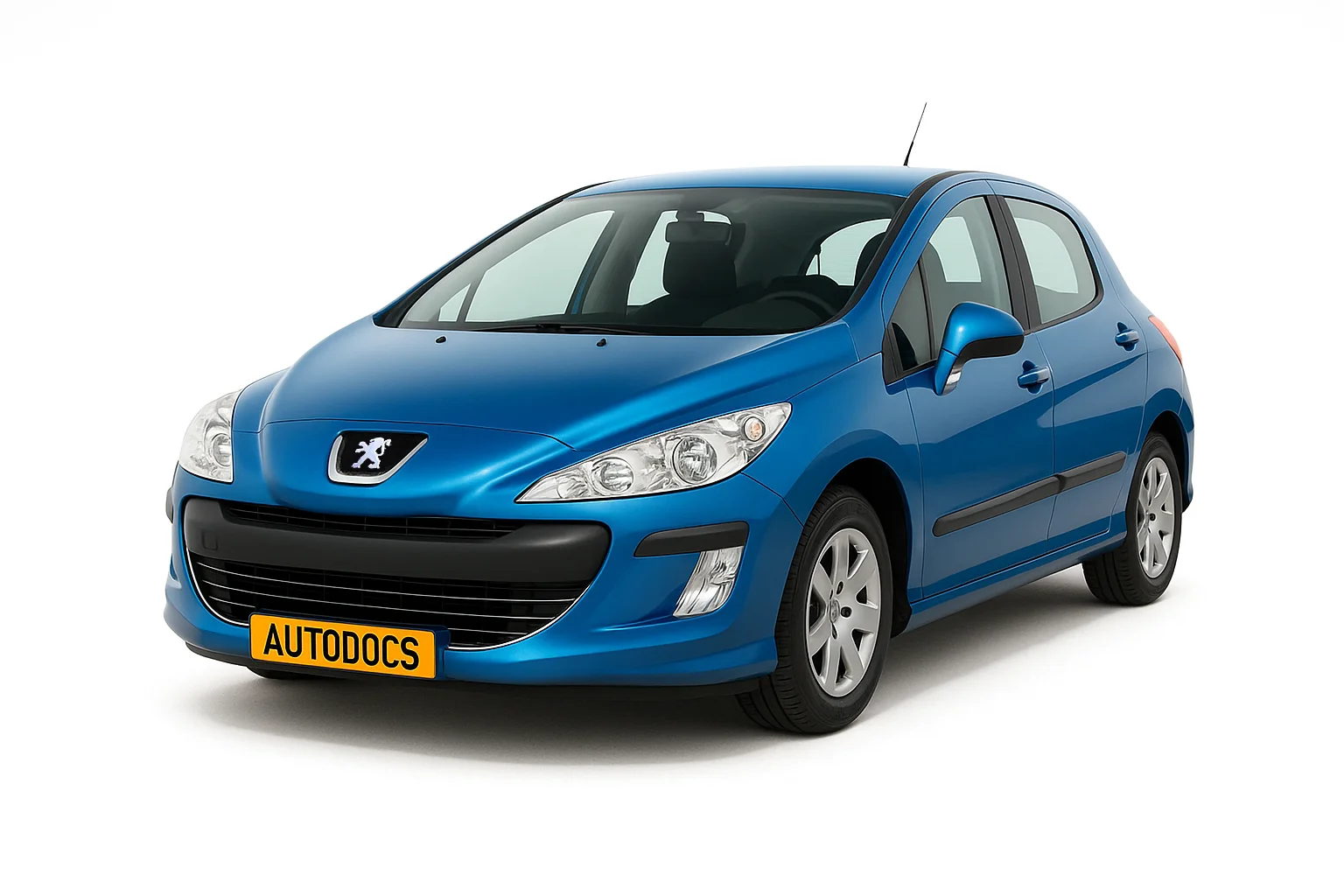

Первое поколение Peugeot 308 производилось в 2007, 2008, 2009, 2010, 2011 и 2012 годах. После рестайлинга второе поколение выпускалось в 2013, 2014, 2015, 2016, 2017, 2018 и по настоящее время. Наиболее распространенными вариантами кузова являются: хэтчбек, седан, универсал SW, купе СС. В данной публикации мы покажем где находятся блоки с предохранителями и реле в пежо 308 с их схемами и отметим предохранитель прикуривателя.
Содержание
Расположение
| № | Описание элементов |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Аккумуляторная батарея |
| 3 | Реле привода вещевого ящика с блокировкой системой центрального замка |
| 4 | Блок управления складыванием крыши – за правой задней отделочной панелью |
| 5 | Диагностический разъем (DLC) |
| 6 | Реле системы освещения в дневное время |
| 7 | Блок управления электрооборудованием двери водителя |
| 8 | Блок управления электрооборудованием левой задней двери |
| 9 | Блок управления электрооборудованием двери пассажира |
| 10 | Блок управления электрооборудованием правой задней двери |
| 11 | Блок управления ESP (система поддержания курсовой устойчивости) |
| 12 | Реле системы управления двигателем |
| 13 | Электронный блок управления двигателем (ECM) |
| 14 | Блок управления электродвигателем вентилятора системы охлаждения |
| 15 | Блок предохранителей/реле, моторный отсек 1 |
| 16 | Блок предохранителей/реле, моторный отсек 2 |
| 17 | Блок предохранителей/реле, моторный отсек 3 |
| 18 | Блок предохранителей/реле, моторный отсек 4 |
| 19 | Блок предохранителей/реле, приборная панель 1 |
| 20 | Блок предохранителей/реле, приборная панель 2 |
| 21 | Звуковой сигнал |
| 22 | Блок управления системой слежения за разметкой |
| 23 | Многофункциональный блок управления 1- в блоке предохранителей/реле под приборной панелью 1 |
| 24 | Многофункциональный блок управления 2- встроен в блок предохранителей/реле в моторном отсеке 1 |
| 25 | Многофункциональный блок управления 3- в блоке предохранителей/реле под приборной панелью 1 |
| 26 | Блок управления системой парковки – за левой задней отделочной панелью |
| 27 | Блок управления подогревом сиденья водителя |
| 28 | Блок управления подогревом сиденья пассажира |
| 29 | Блок управления электрооборудованием рулевой колонки |
| 30 | Электронный блок управления SRS |
| 31 | Электронный блок управления трансмиссией (TCM) – Трансмиссия ASM |
Блоки под капотом
В моторном отсеке расположены 2 блока с предохранителями. Один на аккумуляторной батарее, второй рядом с ним. Более подробно смотрите в видео.
Основной блок с предохранителями
Вариант 1
| № | A | Обозначение |
|---|---|---|
| F10 | 30 | Компоненты системы электронного управления бензиновым двигателем: катушки зажигания, электромагнитные клапаны, датчики концентрации кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; дизельным двигателем: электромагнитные клапаны, элементы системы подогрева |
| F20 | 10 | Электронный термостат, электромагнитные клапаны системы регулирования топливоподачи, электромагнитный клапан системы регулирования давления турбонаддува (дизельный двигатель), датчик уровня охлаждающей жидкости (дизельный двигатель) |
| F19 | 15 | Подогреватель масляных паров (1,4 л 16V и 1,6 л VTi 16V), электромагнитный клапан адсорбера (1,4 л 16V и 1,6 л VTi 16V), датчики концентрации кислорода (бензиновый двигатель), электромагнитные клапаны системы охлаждения воздуха (дизельный двигатель) |
| F18 | 15 | Правая фара (ближний свет) |
| F17 | 15 | Левая фара (ближний свет) |
| F16 | 10 | Левая фара (дальний свет) |
| F15 | 10 | Правая фара (дальний свет) |
| F4 | 20 | Омыватель фар |
| F2 | 15 | Звуковой сигнал |
| F10 | 10 | Диагностический разъем, фары с направленным светораспределением, датчик расхода воздуха (дизельный двигатель), насос для подачи присадки в сажевый фильтр (дизельный двигатель) |
| F21 | 10 | Цепь датчика скорости движения автомобиля, ЭБУ систем ABS/ESP |
| F7 | 5 | Питание реле вентилятора системы охлаждения двигателя, выключатель реле системы Valvetronic (1,4 л 16V и 1,6 л VTi 16V), охлаждение турбонаддува (1,6 л THP 16V), датчик расхода воздуха (1,6 л HDI 16V) |
| F12 | 10 | ЭБУ усилителя рулевого управления, автоматическая коробка передач, датчик уровня охлаждающей жидкости |
| F8 | 30 | Малая/большая скорость работы очистителя ветрового стекла |
| F14 | 25 | Выключатель стартера |
| F3 | 30 | Электромагнитный клапан давления турбонаддува |
| F13 | 10 | Предохранитель омывателя пежо 308 переднего и заднего стекол |
| F11 | 40 | Питание интеллектуального коммутационного блока («+» от замка зажигания) |
| F1 | 40 | Электровентилятор системы кондиционирования |
| F5 | 20 | Питание ЭБУ двигателя, электроклапаны насос-форсунки и система рециркуляции отработавших газов EGR (на двигателе 2,0 л HDI 16V), форсунки (на двигателе 2,0 л HDI 16V) |
| F6 | 15 | Электромагнитные клапаны адсорбера, электрический редукционный клапан системы турбонаддува (двигатель 1,6 л THP 16V), подогреватель масляных паров (1,6 л THP 16V), подогреватель дизельного топлива (1,6 л HDI 16V) |
Вариант 2
| № | A | Обозначение |
|---|---|---|
| F1 | 20 | Питание ЭБУ двигателя, электроклапаны насоса-форсунки и система рециркуляции отработавших газов EGR (на двигателе 2 л HDI 16V), форсунки (на двигателе 2 л HDI 16V) |
| F2 | 15 | Звуковой сигнал |
| F3 | 10 | Омыватель ветрового стекла |
| F4 | 20 | Омыватель фар |
| F5 | 15 | Электромагнитные клапаны адсорбера, электрический редукционный клапан системы турбонаддува, подогреватель масляных паров, подогреватель дизельного топлива (на двигателе 1,6 л HDI 16V) |
| F6 | 10 | Цепь датчика скорости движения автомобиля, ЭБУ систем ABS/ESP |
| F7 | 10 | ЭБУ усилителя рулевого управления, автоматическая коробка передач, датчик уровня охлаждающей жидкости |
| F8 | 25 | Выключатель стартера |
| F9 | 10 | Диагностический разъем, адаптивные фары, датчик расхода воздуха (на дизеле), насос для подачи присадки в сажевый фильтр (на дизеле), приводы наружных зеркал |
| F10 | 30 | Компоненты системы электронного управления двигателем (на бензиновом: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; на дизеле: электромагнитные клапаны, элементы системы подогрева) |
| F11 | 40 | Электровентилятор системы кондиционирования |
| F12 | 30 | Малая/большая скорость работы очистителя ветрового стекла |
| F13 | 40 | Питание интеллектуального коммутационного блока («+» от замка зажигания) |
| F14 | 30 | Peugeot 308/308 SW Электромагнитный клапан давления турбонаддува (Peugeot 308 СС Не используется) |
| F15 | 10 | Правая фара дальнего света |
| F16 | 10 | Левая фара дальнего света |
| F17 | 15 | Левая фара дальнего света |
| F18 | 15 | Правая фара дальнего света |
| F19 | 15 | Подогреватель масляных паров (1,6 л VTI 16V), разгрузочный электроклапан адсорбера (1,6 л VTI 16V), датчики кислорода (на бензиновых двигателях), электромагнитные клапаны системы охлаждения воздуха (дизель) |
| F20 | 10 | Электронный термостат, электромагнитные клапаны системы регулирования топливоподачи, электромагнитный клапан системы регулирования давления турбонадува (дизель), датчик уровня охлаждающей жидкости (на дизеле) |
| F21 | 5 | Питание реле вентилятора системы охлаждения двигателя, управление реле Valvetronic (1,6 л 16V), охлаждение турбонадува (1,6 л TFIP 16V), датчик расхода воздуха (1,6 л FIDI 16V) |
Блок на крышке аккумулятора
Вариант 1
| № | A | Назначение плавких предохранителей |
|---|---|---|
| F1 | 15 | Коробка передач (секвентальная или автоматическая) |
| F2 | 15 | Диагностический разъем, дневные ходовые огни |
| F3 | 5 | Двухфункциональный контактор тормозной системы |
| F4 | Резерв | |
| F10 | 80 | Электронасос гидроусилителя рулевого управления |
| F9 | 70 | ЭБУ системы подогрева (дизельный двигатель) |
| F8 | 100 | Блок коммутатора и системы защиты |
| F7 | Резерв | |
| F6 | 30 | Электронасос секвентальной коробки передач |
| F5 | Электродвигатель системы Valvetronic (1,6 л THP 16V) |
Макси предохранители
| № | A | Назначение |
|---|---|---|
| MF1 | 50 | Электродвигатель системы охлаждения |
| MF2 | 50 | Блок предохранителей в панели приборов |
| MF3 | 80 | Интелектуальный коммутационный блок |
| MF4 | Не используется | |
| MF5 | 50 | ЭБУ системы ABS/ESP |
| MF6 | 30 | ЭБУ системы ABS/ESP |
| MF7 | 80 | Интелектуальный коммутационный блок |
| MF8 | Не используется |
Вариант 2
| № | A | Назначение |
|---|---|---|
| F1 | Не используется | |
| F2 | 5 | Двухфункциональный контактор тормозной системы |
| F3 | 5 | Процессор цепи заряда АКБ |
| F4 | 25 | Электромагнитные клапаны ABS/ESP |
| F5 | Не используется | |
| F6 | 15 | Коробка передач (механическая или автоматическая) |
Макси предохранители
| № | A | Назначение |
|---|---|---|
| MF1 | Не используется | |
| MF2 | 30 | Коммутационный блок прицепа |
| MF3 | 50 | Блок электрических предохранителей в салоне |
| MF4 | 80 | Интеллектуальный коммутационный блок |
| MF5 | 80 | Интеллектуальный коммутационный блок |
| MF6 | Не используется | |
| MF7 | 30 | Подогрев сидений |
| MF8 | 20 | Омыватель фар |
Блок в салоне
Этот блок предохранителей расположен под панелью приборов (с левой стороны).
Вариант 1
| № | A | Назначение |
|---|---|---|
| F11 | 15 | Цепь малого тока замка зажигания |
| F6 | 30 | Задние стеклоподъемники |
| F15 | 30 | Запирание замков и суперблокировка |
| F5 | 30 | Передние стеклоподъемники, питание, приводы складных зеркал заднего вида, шторка панорамной крыши |
| F10 | 15 | |Подрулевые переключатели, сирена охранной сигнализации, ЭБУ системы охранной сигнализации |
| F8 | 20 | Аудиосистема, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах |
| F7 | 5 | Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка вещевого ящика, переносная лампа |
| F14 | 15 | Многофункциональный дисплей, усилитель, устройство Hands free, датчик дождя/освещенности, ЭБУ системы предупреждения при заезде на стоянку (парктроник), коммутационный блок прицепа, система предупреждения о непреднамеренном пересечении линии дорожной разметки |
| F9 | 30 | Розетка 12 В передняя, предохранитель прикуривателя |
| F12 | 15 | Комбинация приборов, панель сигнальных ламп ремня и подушки безопасности переднего пассажира, кондиционер, блок памяти сиденья водителя, выключатели в зоне сидений 2-го ряда, модуль учебного автомобиля |
| F13 | 5 | Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач |
| F3 | 5 | ЭБУ подушек безопасности и пиротехнических преднатяжителей |
| F4 | 10 | Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутрисалонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, коммутационный блок системы защиты |
| F1 | 15 | Очиститель заднего стекла |
| F17 | 40 | Обогрев заднего стекла и наружных зеркал заднего вида |
| SH | — | Шунт PARC |
За прикуриватель отвечает предохранитель номер 9 на 30А.
Отдельно размещены следующие элементы:
| № | A | Обозначение |
|---|---|---|
| G36 | 30 | Подогрев сидений водителя и пассажира. |
| G37 | 5 | Блок памяти настроек места водителя, регулятор подсветки. |
| G38 | 30 | Блок памяти сиденья водителя. |
| G39 | 30 | Цепь питания коммутационного блока прицепа. |
| G40 | 30 | Усилитель Hi-Fi. |
Вариант 2
| № | A | Обозначение |
|---|---|---|
| F1 | 15 | Очиститель заднего стекла |
| F2 | 30 | Масса системы запирания замков и суперблокировки |
| F3 | 5 | ЭБУ подушек безопасности и пиронатяжителей |
| F4 | 10 | Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутри салонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, блок коммутатора и системы защиты |
| F5 | 30 | Передние импульсные стеклоподъемники, питание привода складных зеркал заднего вида, шторка панорамной крыши |
| F6 | 30 | Задние импульсные стеклоподъемники, коммутационный блок прицепа |
| F7 | 5 | Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, переносная лампа |
| F8 | 20 | Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, контроль давления воздуха в шинах |
| F9 | 30 | Розетка 12 В передняя |
| F10 | 15 | Подрулевые переключатели, сирена, ЭБУ охранной сигнализации |
| F11 | 15 | Цепь слабого тока замка зажигания |
| F12 | 15 | Комбинация приборов, панель сигнализаторов ремня и подушки безопасности переднего пассажира, кондиционер воздуха, блок памяти сиденья водителя, выключатели в зоне сидений 2го ряда, модуль учебного автомобиля |
| F13 | 5 | Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач, коммутационный блок прицепа |
| F14 | 15 | Многофункциональный дисплей, усилитель, гарнитура “свободные руки”, датчик дождя/освещенности, ЭБУ системы помощи при парковке |
| F15 | 30 | Система запирания замков и суперблокировки |
| F17 | 40 | Обогрев заднего стекла и наружных зеркал заднего вида |
| SH | – | Шунт PARC |
За прикуриватель в peugeot 308 отвечает предохранитель номер 9 на 30А.
На отдельном элементе находятся следующие предохранители:
| № | A | Обозначение |
|---|---|---|
| G36 | 30 | Подогрев сидений водителя и пассажира. |
| G37 | 5 | Блок памяти настроек места водителя, регулятор подсветки. |
| G38 | 30 | Блок памяти сиденья водителя. |
| G39 | 30 | Цепь питания коммутационного блока прицепа. |
| G40 | 30 | Усилитель Hi-Fi. |
