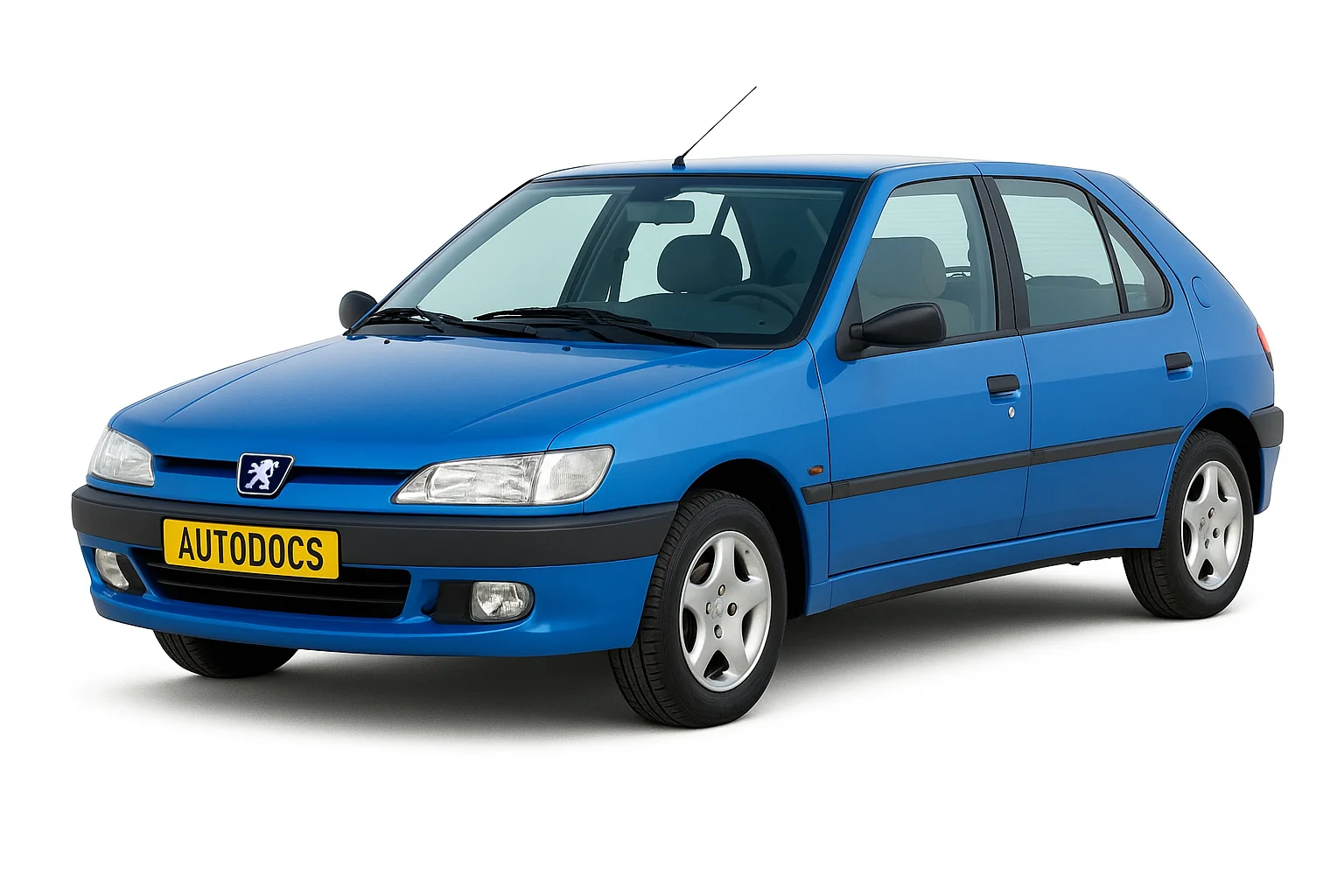

Peugeot 306 відноситься до автомобілів гольф-класу. Він випускався в 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 і 2003 з кузовами хетчбек і універсал. Представляємо вам опис блоків реле та запобіжників пежо 306, а також їх схеми, місця розташування, запобіжник прикурювача та посібник з експлуатації.
Кількість елементів у Ваших блоках може відрізнятись від представлених та залежить від комплектації та року випуску автомобіля.
Запобіжники та реле в салоні
Щоб отримати до нього доступ, треба повернути на чверть оберту гвинт, розташований у кришці блоку, під кермом.
Опис запобіжників
- Не використовується.
- 7.5 Комп'ютер автоматичної коробки передач (АКП) або зумер перевищення швидкості.
- 5 Комп'ютер АБС.
- 5 Приладова панель, центральний блок захисту салону, блок регулювання температури охолоджувальної рідини, підсвічування селектора перемикання режимів АКП, реле АКП, замок відключення подушки безпеки переднього пасажира.
- 25 Вимикач ліхтарів заднього ходу, Реле АКП, вимикач стоп-сигналів, реле ліхтарів денного освітлення, реле групи вентиляторів охолодження двигуна, вимикач пресостату, реле компресора.
- 5 Приладова панель, центральний блок захисту салону, сигналізатор охоронної системи, годинник, лампа освітлення багажника, антена радіоприймача.
- 30 Електрообігрівач заднього скла та зовнішніх дзеркал.
- 20 Центральний блок захисту салону автомагнітола.
- 20 Комп'ютер системи упорскування, реле групи вентиляторів охолодження двигуна, електронний блок регулювання температури охолоджуючої рідини.
- 20 Ліхтарі аварійної світлової сигналізації, задній та передній плафони освітлення салону.
- 10 Підсвічування панелі приладів, зумер перевищення швидкості, годинник, регулятор яскравості підсвічування панелі приладів, габаритні ліхтарі.
- 10 Задній протитуманний ліхтар.
- Не використовується.
- 30 Реле заднього склопідйомника та електрообігрівачів сидінь.
- 20 Гніздо підключення електропроводки причепа.
- 30 Реле передніх склопідйомників та вентиляційного люка.
- 20 Вимикач звукового сигналу.
- 10 Передні протитуманні фари.
- 10 Задній габаритний ліхтар.
- 30 Система вентиляції, опалення, кондиціювання повітря
- 10 Задній лівий габаритний ліхтар, освітлення номерного знака, габаритні передні ліхтарі.
- 10 Реле системи вентиляції, вимикач електрообігрівача заднього скла та зовнішніх дзеркал.
- 20 Прикурювач.
- Не використовується.
- 10 Автомагнітола.
- 30 Вимикач склоочисника та омивача вітрового скла, електродвигун склоочисника вітрового скла, таймер вимкнення склоочисника або реле датчика дощу.
- 15 Лампа освітлення ящика рукавички, індикатори покажчиків повороту, вимикач електричного регулювання зовнішніх дзеркал, плафони місцевого освітлення, лампа підсвічування туалетного дзеркала, датчик дощу, датчик температури повітря в салоні.
- 15 Годинник, термометр зовнішнього повітря, реле склопідйомників та електрообігрівачів сидінь, склоочисник заднього скла, вентиляційний люк.
За прикурювач відповідає запобіжник номер 23 на 20 А.
Схема реле
Позначення
- Реле 1 датчика дощу
- Реле 2 датчики дощу
- Реле ближнього світла фар / сигналізація
- Реле передніх склопідйомників
- Реле задніх склопідйомників
- Реле передніх протитуманних фар
- Реле нагрівального елемента печі обігрівача, АСС
- Реле роботи електро схеми двигуна / сигналізація / електро підйомники передні
- Реле таймера підігріву заднього скла
- Реле індикаторів покажчиків поворотів
Блок із запобіжниками під капотом
У моторному відсіку цей блок знаходиться збоку від акумуляторної батареї, під захисною кришкою.
Фото-схема блоку
Сам блок умовно можна поділити на дві частини: звичайні запобіжники та запобіжники високої потужності (MF).
Позначення MF
- 40A Живлення протиугінного пристрою
- 60A Живлення електричних замків, вимикач освітлення, вентилятор кліматичної установки, реле передніх протитуманних фар, діагностичний роз'єм
- 60A Живлення комп'ютера AБС
- 60A Живлення + від акумуляторної батареї блоку електричних запобіжників
Призначення звичайних
29 10 Ліва фара ближнього світла
30 10 Права фара ближнього світла
31 10 Ліва фара далекого світла
32 10 Права фара далекого світла
33 15 Комп'ютер дизельного двигуна
34 10 Датчик кисню
35 15 Бензонасос
36 20 Таймер омивачів
37 40 Вентилятори системи охолодження двигуна
38 — Не використовується
39 40 Запасний запобіжник вентиляторів системи охолодження двигуна
40 40 Вентилятори системи охолодження двигуна
Інструкція з експлуатації
Чи не знайшли відповідь на своє запитання? Спробуйте ознайомитися з інструкцією з обслуговування та експлуатації пежо 306: " Завантажити ".
