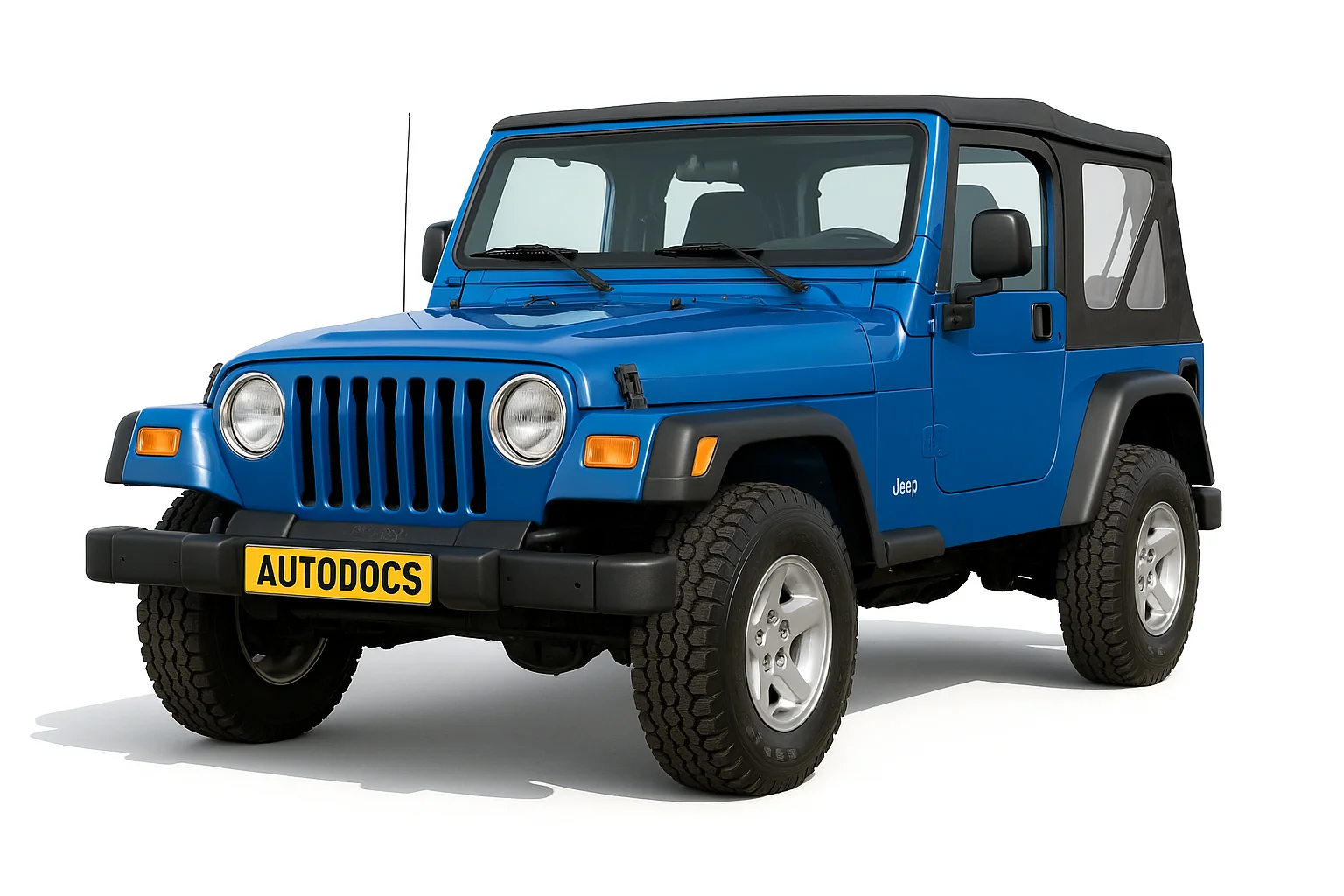

Jeep Wrangler (TJ) — друге покоління культового позашляховика Jeep Wrangler, яке випускалося з 1997 по 2006 рік. У цій статті детально розглянемо розташування блоків запобіжників і реле в Jeep Wrangler TJ, наведемо схеми та розшифровку призначення кожного елемента. Особливу увагу приділимо запобіжнику прикурювача — частій причині несправностей. Актуальна інформація допоможе власникам Jeep Wrangler 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 та 2006 років випуску швидко знаходити та замінювати перегорілі елементи.
Зміст
Блок запобіжників у салоні
Блок запобіжників розташований за бардачком. Для доступу до панелі запобіжників необхідно зняти бардачок. Він знімається шляхом звільнення ременя бардачка з гачка та опускання дверці з петель.
Перевірте фактичне призначення елементів за схемами на зворотному боці бардачка.
| № | A | Позначення |
|---|---|---|
| 1 | 20 | Перемикач фар (багатофункціональний перемикач), модуль іммобілайзера Sentry Key |
| 2 | 20 | Вимикач стоп-сигналів |
| 3 | 10 | ’99-’02: Лампа «PRNDL», перемикач передніх протитуманних фар, радіо, перемикач обігріву заднього скла (жорсткий верх), управління кондиціонером/опаленням, перемикач заднього склоочисника/омивача (жорсткий верх), приладова панель, перемикач задніх протитуманних фар, перемикач фар |
| 20 | ’03-’06: Сабвуфер (’03-’06), дросель і реле радіо (’02) | |
| 20 | ’97-’98: Реле протитуманних фар №1 | |
| 4 | 10 | Вимикач відкриття двері водія, вимикач відкриття двері пасажира, реле протитуманних фар №1, реле протитуманних фар №2, реле задніх протитуманних фар |
| 5 | 10 | Модуль управління подушками безпеки |
| 6 | 20 | Мотор заднього склоочисника (жорсткий верх), перемикач заднього склоочисника/омивача (жорсткий верх) |
| 7 | 10 | Перемикач парковки/нейтралі (АКПП), вимикач ліхтарів заднього ходу (МКПП), контролер ABS, реле компресора кондиціонера, реле обігріву заднього скла, реле ABS |
| 8 | 10 | ’99-’06: Управління кондиціонером/опаленням, блок HVAC, реле вентилятора обігрівача, привід заслінки |
| 20 | ’97-’98: Управління кондиціонером/опаленням | |
| 9 | 10 | Модуль управління подушками безпеки, перемикач подушки безпеки пасажира |
| 10 | 10 | Соленоїд блокування перемикання передач, приладова панель, дзеркало з компасом/термометром |
| 11 | 10 | ’99-’06: Модуль денних ходових вогнів, соленоїд блокування гідротрансформатора, соленоїд продувки адсорбера, реле компресора кондиціонера |
| 10 | ’97-’98: Модуль денних ходових вогнів, соленоїд блокування гідротрансформатора, соленоїд продувки адсорбера, реле компресора кондиціонера, модуль іммобілайзера, насос виявлення витоків EVAP, модуль управління трансмісією, реле автоматичного відключення, реле паливного насоса, реле обігріву заднього скла | |
| 12 | 10 | ’99-’06: Модуль іммобілайзера Sentry Key, реле паливного насоса, реле автоматичного відключення, модуль управління трансмісією, реле підігріву кисневого датчика (нижній), реле підігріву кисневого датчика (верхній) |
| 10 | ’97-’98: Лампа «PRNDL», перемикач передніх протитуманних фар, радіо, перемикач обігріву заднього скла (жорсткий верх), управління кондиціонером/опаленням, перемикач заднього склоочисника/омивача (жорсткий верх), приладова панель, перемикач задніх протитуманних фар | |
| 13 | 10 | Перемикач поворотників/аварійної сигналізації (багатофункціональний перемикач), перемикач подушки безпеки пасажира (’97-’98) |
| 14 | 20 | ’97-’99: Перемикач склоочисника, мотор склоочисника |
| 25 | ’00-’02: Перемикач склоочисника, мотор склоочисника | |
| 10 | ’03-’06: Радіо | |
| 15 | 10 | ’97-’02: Радіо |
| 10 | ’03-’06: Перемикач обігріву заднього скла (жорсткий верх) | |
| 16 | 10 | Мотор регулювання фар, перемикач регулювання фар, реле задніх протитуманних фар |
| 17 | 10 | ’97-’02: Перемикач обігріву заднього скла (жорсткий верх) |
| 25 | ’03-’06: Мотор склоочисника, перемикач склоочисника (багатофункціональний перемикач) | |
| 18 | 15 | ’97-’02: Незмінний допоміжний джерело живлення |
| 20 | ’03-’06: Прикурювач/розетка, змінний допоміжний джерело живлення | |
| 19 | 20 | ’97-’02: Прикурювач/розетка, змінний допоміжний джерело живлення |
| 20 | 20 | Реле стартера, вимикач педалі зчеплення (МКПП) |
Запобіжники прикурювача (розетки) — це запобіжники №18 або №19 у блоці запобіжників салону, а також деякі у блоці запобіжників моторного відсіку.
Блок запобіжників і реле у моторному відсіку
Розташований у моторному відсіку поруч з акумулятором.
Тип 1 (1997, 1998)
| № | A | Призначення |
|---|---|---|
| 2 | 40 | Вимикач запалювання (Запобіжник (салон): «5», «6», «7», «8», «20»), реле стартера, вимикач педалі зчеплення (МКПП) |
| 3 | 30 | Вимикач запалювання (реле прикурювача/додаткового обладнання, запобіжник (салон): «9», «10», «11», «13», «14», «15») |
| 4 | 40 | Блок запобіжників (запобіжник (салон): «1», «2», «3») |
| 5 | 40 | Реле прикурювача/додаткового обладнання (запобіжник (салон): «19»), запобіжник (салон): «18» |
| 6 | 30 | Реле автоматичного відключення, модуль управління трансмісією |
| 7 | – | |
| 8 | – | |
| 9 | 20 | Перемикач поворотників/аварійної сигналізації |
| 10 | 30 | Перемикач фар |
| 11 | 40 | Реле вентилятора обігрівача |
| 12 | – | |
| 13 | 30 | Реле ABS |
| 14 | 40 | Реле насоса ABS |
| 15 | 40 | Реле обігріву заднього скла |
| 16 | 20 | Реле паливного насоса |
| 17 | 10 | Плафон, приладова панель, діагностичний роз'єм, радіо, лампа салону, лампа під капотом, плафон звукової панелі |
| 18 | 10 | Реле насоса ABS |
| 19 | 10 | Реле компресора кондиціонера |
| 20 | 20 | Реле сигналу |
| 21 | 20 | Котушка запалювання, форсунки, кисневий датчик |
| Реле | ||
| R1 | Паливний насос | |
| R2 | – | |
| R3 | Автоматичне відключення | |
| R4 | Компресор кондиціонера | |
| R5 | Сигнал | |
| R6 | ABS | |
| R7 | – | |
| R8 | Насос ABS | |
| R9 | Стартер | |
| R10 | Обігрів заднього скла | |
Тип 2 (1999)
| № | A | Захищаємі ланцюги |
|---|---|---|
| 2 | 40 | Вимикач запалювання (запобіжник (салон): «5», «6», «7», «8»), реле стартера |
| 3 | 30 | Вимикач запалювання (реле прикурювача/додаткового обладнання, запобіжник (салон): «9», «10», «11», «12», «13», «14», «15», «20») |
| 4 | 40 | Блок запобіжників (запобіжник (салон): «1», «2») |
| 5 | 40 | Реле прикурювача/додаткового обладнання (запобіжник (салон): «19»), запобіжник (салон): «18» |
| 6 | 30 | Реле автоматичного відключення, модуль управління трансмісією |
| 7 | – | |
| 8 | – | |
| 9 | 20 | Перемикач поворотників/аварійної сигналізації |
| 10 | 30 | Перемикач фар |
| 11 | 40 | Блок HVAC |
| 12 | – | |
| 13 | 30 | Реле ABS |
| 14 | 40 | Реле насоса ABS |
| 15 | 40 | Реле обігріву заднього скла |
| 16 | 10 | Реле компресора кондиціонера |
| 17 | 20 | Реле сигналу |
| 18 | 20 | Форсунки, котушка запалювання (2.5 L) |
| 19 | 20 | Реле паливного насоса |
| 20 | 10 | Лампа під капотом, лампа салону (ліва), лампа салону (права), радіо, діагностичний роз'єм, плафон (жорсткий верх), плафон звукової панелі (4-динамікова система) |
| 21 | 10 | Реле насоса ABS |
| 22 | – | |
| 23 | – | |
| 24 | – | |
| 25 | 20 | Реле протитуманних фар №1 |
| 26 | – | |
| 27 | 10 | Насос виявлення витоків, кисневий датчик |
| Реле | ||
| R1 | Автоматичне відключення | |
| R2 | Компресор кондиціонера | |
| R3 | Сигнал | |
| R4 | Паливний насос | |
| R5 | ABS | |
| R6 | Насос ABS | |
| R7 | Стартер | |
| R8 | Обігрів заднього скла | |
Тип 3
| № | A | Захищаємий компонент |
|---|---|---|
| 1 | 40 | Реле вентилятора обігрівача |
| 2 | 40 | Реле обігріву заднього скла |
| 3 | 40 | Запобіжник (салон): «1», «2», «3» |
| 4 | 40 | 2.4L: Вентилятор радіатора (висока швидкість), вентилятор радіатора (низька швидкість) |
| 5 | 20 | 2003-2006: Реле управління трансмісією |
| 6 | 30 | 2003-2006: Реле стартера, вимикач запалювання (запобіжник (салон): «5», «6», «7», «8») |
| 40 | 2000-2001: Реле насоса ABS | |
| 40 | 2002: Реле стартера, вимикач запалювання (запобіжник (салон): «5», «6», «7», «8») | |
| 7 | 30 | 2000-2001: Реле ABS |
| 20 | 2002: Багатофункціональний перемикач | |
| 8 | 40 | 2002-2006: ABS |
| 40 | 2000-2001: Реле стартера, вимикач запалювання (запобіжник (салон): «5», «6», «7», «8») | |
| 9 | 30 | 2000-2004: Реле автоматичного відключення, модуль управління трансмісією |
| 20 | 2005-2006: Реле автоматичного відключення, модуль управління трансмісією | |
| 10 | 40 | 2002-2006: Автоматичний вимикач |
| 30 | 2000-2001: Перемикач фар | |
| 11 | 20 | 2000-2001: Перемикач поворотників/аварійної сигналізації |
| 12 | 30 | ABS |
| 13 | 40 | Вимикач запалювання (запобіжник (салон): «17», «18», «19») |
| 14 | 30 | 2000-2001: Вимикач запалювання (реле прикурювача/додаткового обладнання, запобіжник (салон): «9», «10», «11», «12», «13», «14», «15», «22»), вимикач педалі зчеплення (МКПП) |
| 30 | 2002: Вимикач запалювання (запобіжник (салон): «9», «10», «11», «12», «13», «14», «15», «20»), вимикач педалі зчеплення (МКПП) | |
| 15 | 50 | 2003-2006: Запобіжник: «26» |
| 40 | 2000-2001: Реле прикурювача/додаткового обладнання (запобіжник (салон): «19»), запобіжник (салон): «18» | |
| 50 | 2002: Запобіжник: «24» | |
| 16 | 15 | 2002-2004: Реле підігріву кисневого датчика (нижній) |
| 10 | 2000-2001: Кисневий датчик | |
| 17 | 20 | 2003-2006: Розетка живлення |
| 20 | 2000-2001: Реле підігріву кисневого датчика (нижній), реле підігріву кисневого датчика (верхній) | |
| 18 | 20 | Реле сигналу |
| 19 | 20 | Багатофункціональний перемикач (передні протитуманні фари) |
| 20 | 15 | 2003-2006: Радіо |
| 21 | 10 | Реле компресора кондиціонера |
| 22 | 20 | 2003-2006: Вимикач запалювання (запобіжник (салон): «9», «10», «11», «12», «13», «14», «22»), вимикач педалі зчеплення (МКПП) |
| 23 | 20 | Реле паливного насоса |
| 24 | 20 | 2003-2006: Реле заднього диференціала (Off-road Package), реле переднього диференціала (Off-road Package) |
| 10 | 2002: Плафон, приладова панель, діагностичний роз'єм, радіо, лампа салону, лампа під капотом, плафон звукової панелі | |
| 25 | 10 | 2000-2001: Плафон, приладова панель, діагностичний роз'єм, радіо, лампа салону, лампа під капотом, плафон звукової панелі |
| 26 | 10 | 2003-2006: Плафон, приладова панель, діагностичний роз'єм, перемикач блокування осі (Off-road Package), лампа салону, дзеркало з компасом/термометром, лампа під капотом |
| 20 | 2000-2002: Котушка запалювання, форсунки | |
| 27 | 20 | 2003-2006: Багатофункціональний перемикач |
| 28 | 20 | 2003-2006: Реле автоматичного відключення, котушка запалювання, форсунки, конденсатор котушки |
| 10 | 2000-2001: ABS | |
| R1 | Автоматичне відключення | |
| R2 | Компресор кондиціонера | |
| R3 | 2003-2006: Управління трансмісією | |
| R4 | Стартер | |
| R5 | ABS | |
| R6 | 2000-2004: Реле підігріву кисневого датчика (нижній) | |
| R7 | 2002-2006: Протитуманні фари | |
| 2000-2001: Реле підігріву кисневого датчика (верхній) | ||
| R8 | Сигнал | |
| R9 | Паливний насос | |
| R10 | Обігрів заднього скла | |
| R11 | 2003-2006: Передній диференціал (Off-road Package) | |
| 2005-2006: Вентилятор радіатора (висока швидкість) (2.4 L PowerTech) | ||
| R12 | 2003-2006: Задній диференціал (Off-road Package) | |
| 2005-2006: Вентилятор радіатора (низька швидкість) (2.4 L PowerTech) | ||
| 2000-2001: ABS | ||
