Jeep Wrangler (TJ) — второе поколение культового внедорожника Jeep Wrangler, выпускавшееся с 1997 по 2006 год. В этой статье подробно рассмотрим расположение блоков предохранителей и реле в Jeep Wrangler TJ, приведем схемы и расшифровку назначения каждого элемента. Особое внимание уделим предохранителю прикуривателя — частой причине неисправностей. Актуальная информация поможет владельцам Jeep Wrangler 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годов выпуска быстро находить и заменять перегоревшие элементы.
Содержание

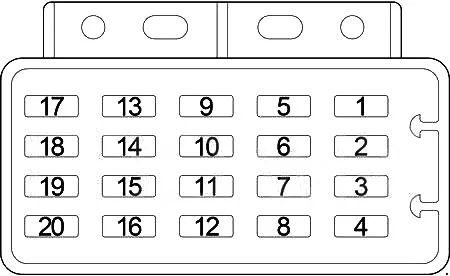

Блок предохранителей в салоне

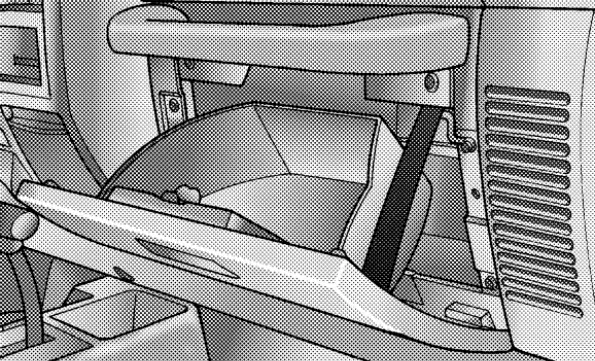

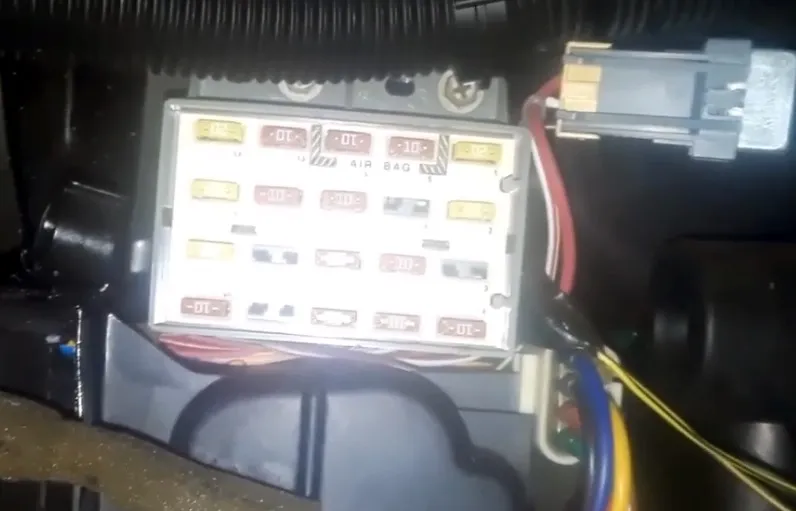

Блок предохранителей расположен за бардачком. Для доступа к панели предохранителей необходимо снять бардачок. Он снимается путем освобождения ремня бардачка с крючка и опускания дверцы с петель.

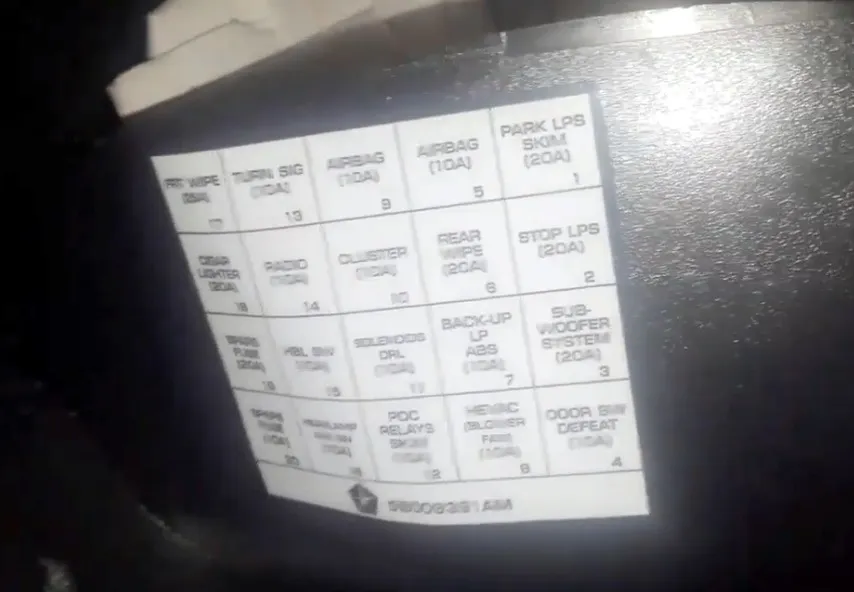

Проверьте фактическое назначение элементов по схемам на обратной стороне бардачка.
| № | A | Обозначение |
|---|---|---|
| 1 | 20 | Переключатель фар (многофункциональный переключатель), модуль иммобилайзера Sentry Key |
| 2 | 20 | Выключатель стоп-сигналов |
| 3 | 10 | ’99-’02: Лампа «PRNDL», переключатель передних противотуманных фар, радио, переключатель обогрева заднего стекла (жесткий верх), управление кондиционером/отоплением, переключатель заднего стеклоочистителя/омывателя (жесткий верх), приборная панель, переключатель задних противотуманных фар, переключатель фар |
| 20 | ’03-’06: Сабвуфер (’03-’06), дроссель и реле радио (’02) | |
| 20 | ’97-’98: Реле противотуманных фар №1 | |
| 4 | 10 | Выключатель открытия двери водителя, выключатель открытия двери пассажира, реле противотуманных фар №1, реле противотуманных фар №2, реле задних противотуманных фар |
| 5 | 10 | Модуль управления подушками безопасности |
| 6 | 20 | Мотор заднего стеклоочистителя (жесткий верх), переключатель заднего стеклоочистителя/омывателя (жесткий верх) |
| 7 | 10 | Переключатель парковки/нейтрали (АКПП), выключатель фонарей заднего хода (МКПП), контроллер ABS, реле компрессора кондиционера, реле обогрева заднего стекла, реле ABS |
| 8 | 10 | ’99-’06: Управление кондиционером/отоплением, блок HVAC, реле вентилятора отопителя, привод заслонки |
| 20 | ’97-’98: Управление кондиционером/отоплением | |
| 9 | 10 | Модуль управления подушками безопасности, переключатель подушки безопасности пассажира |
| 10 | 10 | Соленоид блокировки переключения передач, приборная панель, зеркало с компасом/термометром |
| 11 | 10 | ’99-’06: Модуль дневных ходовых огней, соленоид блокировки гидротрансформатора, соленоид продувки адсорбера, реле компрессора кондиционера |
| 10 | ’97-’98: Модуль дневных ходовых огней, соленоид блокировки гидротрансформатора, соленоид продувки адсорбера, реле компрессора кондиционера, модуль иммобилайзера, насос обнаружения утечек EVAP, модуль управления трансмиссией, реле автоматического отключения, реле топливного насоса, реле обогрева заднего стекла | |
| 12 | 10 | ’99-’06: Модуль иммобилайзера Sentry Key, реле топливного насоса, реле автоматического отключения, модуль управления трансмиссией, реле подогрева кислородного датчика (нижний), реле подогрева кислородного датчика (верхний) |
| 10 | ’97-’98: Лампа «PRNDL», переключатель передних противотуманных фар, радио, переключатель обогрева заднего стекла (жесткий верх), управление кондиционером/отоплением, переключатель заднего стеклоочистителя/омывателя (жесткий верх), приборная панель, переключатель задних противотуманных фар | |
| 13 | 10 | Переключатель поворотников/аварийной сигнализации (многофункциональный переключатель), переключатель подушки безопасности пассажира (’97-’98) |
| 14 | 20 | ’97-’99: Переключатель стеклоочистителя, мотор стеклоочистителя |
| 25 | ’00-’02: Переключатель стеклоочистителя, мотор стеклоочистителя | |
| 10 | ’03-’06: Радио | |
| 15 | 10 | ’97-’02: Радио |
| 10 | ’03-’06: Переключатель обогрева заднего стекла (жесткий верх) | |
| 16 | 10 | Мотор регулировки фар, переключатель регулировки фар, реле задних противотуманных фар |
| 17 | 10 | ’97-’02: Переключатель обогрева заднего стекла (жесткий верх) |
| 25 | ’03-’06: Мотор стеклоочистителя, переключатель стеклоочистителя (многофункциональный переключатель) | |
| 18 | 15 | ’97-’02: Непереключаемый вспомогательный источник питания |
| 20 | ’03-’06: Прикуриватель/розетка, переключаемый вспомогательный источник питания | |
| 19 | 20 | ’97-’02: Прикуриватель/розетка, переключаемый вспомогательный источник питания |
| 20 | 20 | Реле стартера, выключатель педали сцепления (МКПП) |
Предохранители прикуривателя (розетки) — это предохранители №18 или №19 в блоке предохранителей салона, а также некоторые в блоке предохранителей моторного отсека.

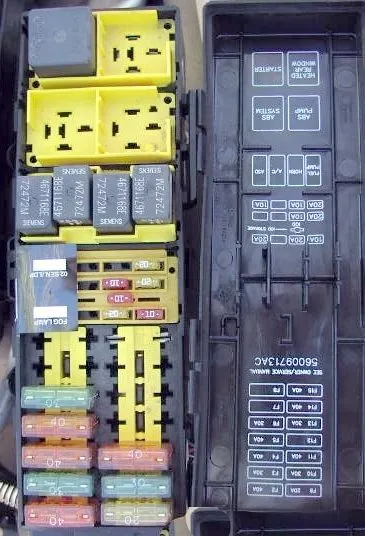

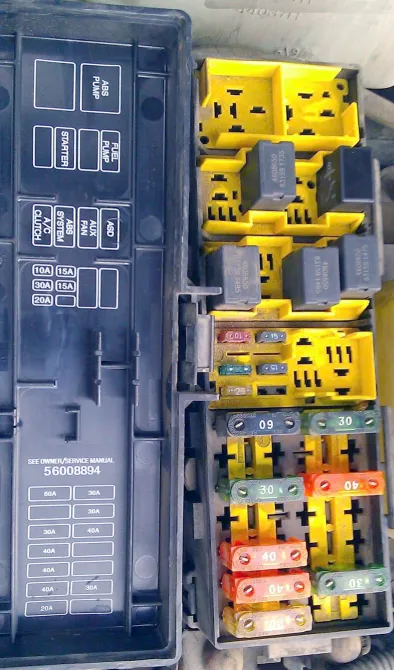

Блок предохранителей и реле в моторном отсеке

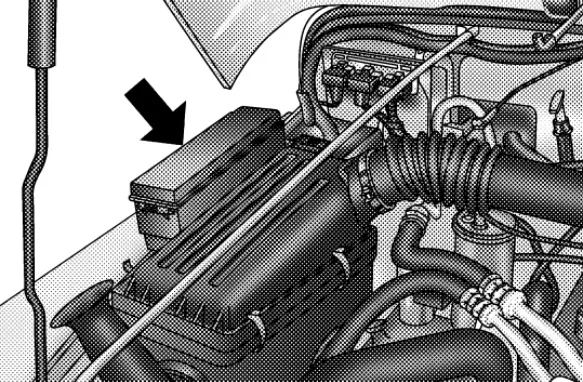

Расположен в моторном отсеке рядом с аккумулятором.

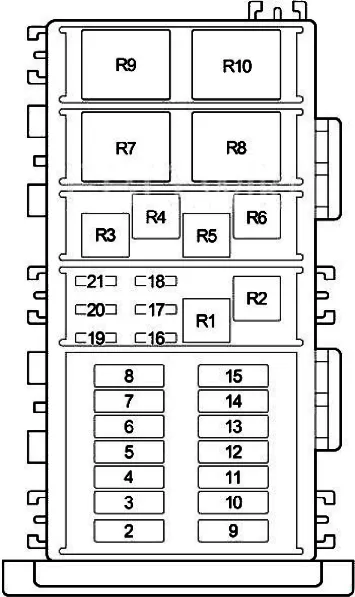

Тип 1 (1997, 1998)
| № | A | Назначение |
|---|---|---|
| 2 | 40 | Выключатель зажигания (Предохранитель (салон): «5», «6», «7», «8», «20»), реле стартера, выключатель педали сцепления (МКПП) |
| 3 | 30 | Выключатель зажигания (реле прикуривателя/дополнительного оборудования, предохранитель (салон): «9», «10», «11», «13», «14», «15») |
| 4 | 40 | Блок предохранителей (предохранитель (салон): «1», «2», «3») |
| 5 | 40 | Реле прикуривателя/дополнительного оборудования (предохранитель (салон): «19»), предохранитель (салон): «18» |
| 6 | 30 | Реле автоматического отключения, модуль управления трансмиссией |
| 7 | – | |
| 8 | – | |
| 9 | 20 | Переключатель поворотников/аварийной сигнализации |
| 10 | 30 | Переключатель фар |
| 11 | 40 | Реле вентилятора отопителя |
| 12 | – | |
| 13 | 30 | Реле ABS |
| 14 | 40 | Реле насоса ABS |
| 15 | 40 | Реле обогрева заднего стекла |
| 16 | 20 | Реле топливного насоса |
| 17 | 10 | Плафон, приборная панель, диагностический разъем, радио, лампа салона, лампа под капотом, плафон звуковой панели |
| 18 | 10 | Реле насоса ABS |
| 19 | 10 | Реле компрессора кондиционера |
| 20 | 20 | Реле сигнала |
| 21 | 20 | Катушка зажигания, форсунки, кислородный датчик |
| Реле | ||
| R1 | Топливный насос | |
| R2 | – | |
| R3 | Автоматическое отключение | |
| R4 | Компрессор кондиционера | |
| R5 | Сигнал | |
| R6 | ABS | |
| R7 | – | |
| R8 | Насос ABS | |
| R9 | Стартер | |
| R10 | Обогрев заднего стекла | |

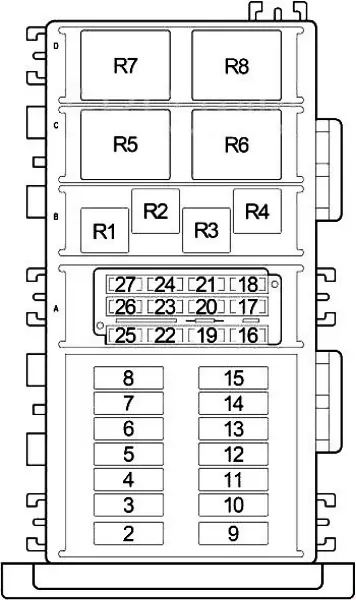

Тип 2 (1999)
| № | A | Защищаемые цепи |
|---|---|---|
| 2 | 40 | Выключатель зажигания (предохранитель (салон): «5», «6», «7», «8»), реле стартера |
| 3 | 30 | Выключатель зажигания (реле прикуривателя/дополнительного оборудования, предохранитель (салон): «9», «10», «11», «12», «13», «14», «15», «20») |
| 4 | 40 | Блок предохранителей (предохранитель (салон): «1», «2») |
| 5 | 40 | Реле прикуривателя/дополнительного оборудования (предохранитель (салон): «19»), предохранитель (салон): «18» |
| 6 | 30 | Реле автоматического отключения, модуль управления трансмиссией |
| 7 | – | |
| 8 | – | |
| 9 | 20 | Переключатель поворотников/аварийной сигнализации |
| 10 | 30 | Переключатель фар |
| 11 | 40 | Блок HVAC |
| 12 | – | |
| 13 | 30 | Реле ABS |
| 14 | 40 | Реле насоса ABS |
| 15 | 40 | Реле обогрева заднего стекла |
| 16 | 10 | Реле компрессора кондиционера |
| 17 | 20 | Реле сигнала |
| 18 | 20 | Форсунки, катушка зажигания (2.5 L) |
| 19 | 20 | Реле топливного насоса |
| 20 | 10 | Лампа под капотом, лампа салона (левая), лампа салона (правая), радио, диагностический разъем, плафон (жесткий верх), плафон звуковой панели (4-динамиковая система) |
| 21 | 10 | Реле насоса ABS |
| 22 | – | |
| 23 | – | |
| 24 | – | |
| 25 | 20 | Реле противотуманных фар №1 |
| 26 | – | |
| 27 | 10 | Насос обнаружения утечек, кислородный датчик |
| Реле | ||
| R1 | Автоматическое отключение | |
| R2 | Компрессор кондиционера | |
| R3 | Сигнал | |
| R4 | Топливный насос | |
| R5 | ABS | |
| R6 | Насос ABS | |
| R7 | Стартер | |
| R8 | Обогрев заднего стекла | |

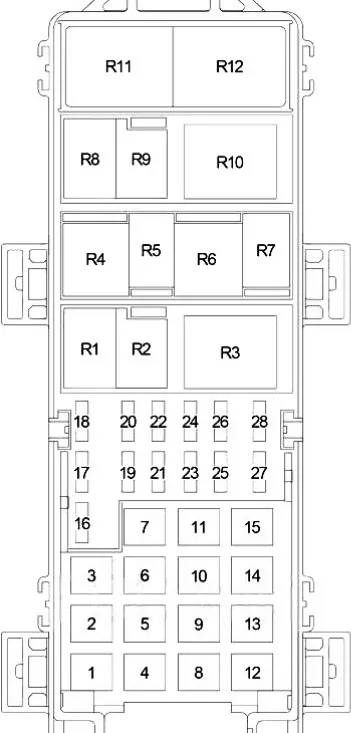

Тип 3
| № | A | Защищаемый компонент |
|---|---|---|
| 1 | 40 | Реле вентилятора отопителя |
| 2 | 40 | Реле обогрева заднего стекла |
| 3 | 40 | Предохранитель (салон): «1», «2», «3» |
| 4 | 40 | 2.4L: Вентилятор радиатора (высокая скорость), вентилятор радиатора (низкая скорость) |
| 5 | 20 | 2003-2006: Реле управления трансмиссией |
| 6 | 30 | 2003-2006: Реле стартера, выключатель зажигания (предохранитель (салон): «5», «6», «7», «8») |
| 40 | 2000-2001: Реле насоса ABS | |
| 40 | 2002: Реле стартера, выключатель зажигания (предохранитель (салон): «5», «6», «7», «8») | |
| 7 | 30 | 2000-2001: Реле ABS |
| 20 | 2002: Многофункциональный переключатель | |
| 8 | 40 | 2002-2006: ABS |
| 40 | 2000-2001: Реле стартера, выключатель зажигания (предохранитель (салон): «5», «6», «7», «8») | |
| 9 | 30 | 2000-2004: Реле автоматического отключения, модуль управления трансмиссией |
| 20 | 2005-2006: Реле автоматического отключения, модуль управления трансмиссией | |
| 10 | 40 | 2002-2006: Автоматический выключатель |
| 30 | 2000-2001: Переключатель фар | |
| 11 | 20 | 2000-2001: Переключатель поворотников/аварийной сигнализации |
| 12 | 30 | ABS |
| 13 | 40 | Выключатель зажигания (предохранитель (салон): «17», «18», «19») |
| 14 | 30 | 2000-2001: Выключатель зажигания (реле прикуривателя/дополнительного оборудования, предохранитель (салон): «9», «10», «11», «12», «13», «14», «15», «22»), выключатель педали сцепления (МКПП) |
| 30 | 2002: Выключатель зажигания (предохранитель (салон): «9», «10», «11», «12», «13», «14», «15», «20»), выключатель педали сцепления (МКПП) | |
| 15 | 50 | 2003-2006: Предохранитель: «26» |
| 40 | 2000-2001: Реле прикуривателя/дополнительного оборудования (предохранитель (салон): «19»), предохранитель (салон): «18» | |
| 50 | 2002: Предохранитель: «24» | |
| 16 | 15 | 2002-2004: Реле подогрева кислородного датчика (нижний) |
| 10 | 2000-2001: Кислородный датчик | |
| 17 | 20 | 2003-2006: Розетка питания |
| 20 | 2000-2001: Реле подогрева кислородного датчика (нижний), реле подогрева кислородного датчика (верхний) | |
| 18 | 20 | Реле сигнала |
| 19 | 20 | Многофункциональный переключатель (передние противотуманные фары) |
| 20 | 15 | 2003-2006: Радио |
| 21 | 10 | Реле компрессора кондиционера |
| 22 | 20 | 2003-2006: Выключатель зажигания (предохранитель (салон): «9», «10», «11», «12», «13», «14», «22»), выключатель педали сцепления (МКПП) |
| 23 | 20 | Реле топливного насоса |
| 24 | 20 | 2003-2006: Реле заднего дифференциала (Off-road Package), реле переднего дифференциала (Off-road Package) |
| 10 | 2002: Плафон, приборная панель, диагностический разъем, радио, лампа салона, лампа под капотом, плафон звуковой панели | |
| 25 | 10 | 2000-2001: Плафон, приборная панель, диагностический разъем, радио, лампа салона, лампа под капотом, плафон звуковой панели |
| 26 | 10 | 2003-2006: Плафон, приборная панель, диагностический разъем, переключатель блокировки оси (Off-road Package), лампа салона, зеркало с компасом/термометром, лампа под капотом |
| 20 | 2000-2002: Катушка зажигания, форсунки | |
| 27 | 20 | 2003-2006: Многофункциональный переключатель |
| 28 | 20 | 2003-2006: Реле автоматического отключения, катушка зажигания, форсунки, конденсатор катушки |
| 10 | 2000-2001: ABS | |
| R1 | Автоматическое отключение | |
| R2 | Компрессор кондиционера | |
| R3 | 2003-2006: Управление трансмиссией | |
| R4 | Стартер | |
| R5 | ABS | |
| R6 | 2000-2004: Реле подогрева кислородного датчика (нижний) | |
| R7 | 2002-2006: Противотуманные фары | |
| 2000-2001: Реле подогрева кислородного датчика (верхний) | ||
| R8 | Сигнал | |
| R9 | Топливный насос | |
| R10 | Обогрев заднего стекла | |
| R11 | 2003-2006: Передний дифференциал (Off-road Package) | |
| 2005-2006: Вентилятор радиатора (высокая скорость) (2.4 L PowerTech) | ||
| R12 | 2003-2006: Задний дифференциал (Off-road Package) | |
| 2005-2006: Вентилятор радиатора (низкая скорость) (2.4 L PowerTech) | ||
| 2000-2001: ABS | ||
