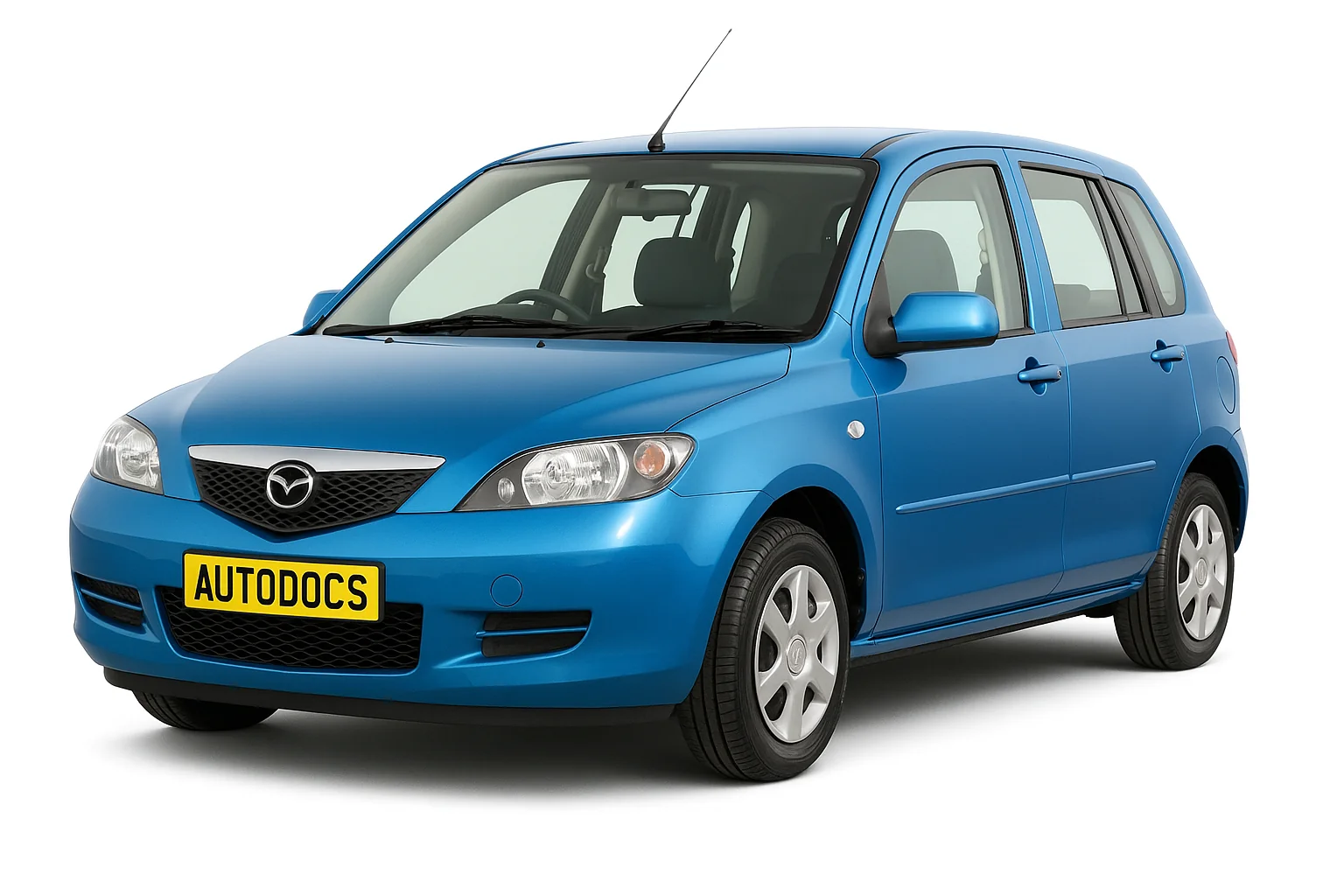

Mazda Demio DY (2 покоління) випускалося в 2002, 2003, 2004, 2005, 2006, 2007 та 2008 році з маркуваннями DY3R, DY3W , DY5R, DY5W. За цей час модель пройшла рестайлінг. У нашій публікації ви знайдете опис реле та запобіжників Мазда Деміо dy зі схемами блоків та фото прикладами виконання. Виділимо запобіжник прикурювача. Ці схеми підійдуть так само і власникам Mazda Verisa
Призначення елементів у блоках може відрізнятись від представленого. Звіряйтесь зі своїми схемами чи іншою технічною документацією.
Чи не підходить покоління моделі? Ось опис для 1 го .
Блоки в салоні
Блок запобіжників
Він розташований у нижній частині панелі приладів, недалеко від керма, за захисною кришкою.
Фото – приклад
Приклад позначень із кришки блоку
Схема
Опис
| 1 | 15А ROOM – Освітлення салону, підсвічування багажного відділення, магнітола |
| 2 | 15А CIGAR – Прикурювач |
| 2 | 15А AUX PWR – Розетка для підключення додаткового обладнання (Mazda Verisa) |
| 3 | 7,5А MIRROR – Електропривод бічних дзеркал заднього виду, магнітола |
| 4 | 10А METER – Комбінація приладів |
| 5 | 20А WIPER – Склоочисники та змивачі |
| 6 | 10А SAS – Система активної безпеки (подушки безпеки) |
| 7 | 15А ENGINE – Система керування двигуном |
| 8 | 15А АУТ - Блок управління АКПП (Mazda Demio) |
| 9 | 30А P.WIND – Електропривод скло підйомників |
| 10 | 7,5А M.DEF – Бічні дзеркала (Mazda Verisa, Mazda Demio з 2005 р.) |
| 11 | 15А S-WARM – Підігрів сидінь |
| 12 | 7,5А ST.SIG – Запалювання, Стартер, Запуск |
| 13 | 7,5А TAIL – Габаритні вогні, підсвічування номерного знаку |
| 14 | 7,5А – Освітлення салону, підсвічування комбінації приладів |
| 15 | 7,5А MAG.CLUCH – Електромагнітна муфта компресора кондиціонера |
| 16 | 7,5А А/С – Кондиціонер |
| 17 | 10А R.WIP – Склоочисник та омивач скла задніх дверей |
| 18 | 10А BACK – Ліхтар заднього ходу |
| 19 | 25А SUNROOF – Люк* (Mazda Demio) |
Запобіжник прикурювача позначений CIGAR на 15А і знаходиться під номером 2.
Реле
Деякі реле встановлені в салоні поза блоком запобіжників.
Схема розміщення
Розшифровка
- 13 — монтажний блок під панеллю приладів з боку переднього пасажира (реле електродвигуна очищувача лобового скла, реле режиму роботи очищувача лобового скла на високій швидкості, реле електронасоса омивача лобового скла, реле електродвигуна очищувача заднього скла, реле електронасоса омива звукового сигналу)
- 14 - прикурювач
- 15 - датчик наявності ключа в замку запалювання
- 16 - замок запалювання.
Блок під капотом
Знаходиться у лівій частині підкапотного простору.
Фото – приклад виконання
Схема із кришки блоку
Схема
Позначення запобіжників
| 1 | 100А MAIN – Головний запобіжник |
| 2 | 30А FAN – Електродвигун вентилятора конденсатора |
| 3 | 60А IG KEY1 – Запобіжник для різних ланцюгів |
| 4 | 40А HEATER – Опалювач |
| 5 | 15А FUEL PUMP – Паливний насос |
| 6 | 30А DEFOG – Обігрівач скла задніх дверей |
| 7 | 10А EGI COMP1 – Система керування двигуном |
| 8 | 15А STOP – Стоп-сигнали та звуковий сигнал |
| 9 | 15А HAZARD – Аварійна сигналізація |
| 10 | 30А IG KEY2 – Запобіжник для різних ланцюгів |
| 11 | 15А ETV – Електричний привід дросельної заслінки (Mazda Verisa, Mazda Demio з 2005 р.) |
| 12 | 25А BTN – Запобіжник для різних ланцюгів |
| 13 | 30А ABS-P – Антиблокувальна система гальм (АБС) |
| 14 | 20А ABS-V – Антиблокувальна система гальм (АБС) |
| 15 | 15А FOG – Протитуманні фари |
| 16 | 20А P.WIND – Електропривід стело підйомника |
| 17 | 30А DOOR LOCK – Центральний замок |
| 18 | 15А EGI INJ – Система керування двигуном |
| 19 | 15А EGI COMP2 – Система керування двигуном |
| 20 | 10А HEAD L HI – Далеке світло (ліва фара) |
| 21 | 10А HEAD R HI – Далеке світло (права фара) |
| 22 | 10А HEAD LLO HLGN – Ближнє світло (ліва фара) |
| 22 | 20А HEAD LLO HID – Ближнє світло (ліва фара) |
| 23 | 10А HEAD RLO HLGN – Ближнє світло (права фара) |
| 23 | 20А HEAD RLO HID – Ближнє світло (права фара) |
Призначення реле
- R1 Реле №1 вентилятора системи охолодження
- R2 Реле кондиціонера
- R3 Реле електродвигуна вентилятора обігрівача
- R4 Реле обігрівача заднього скла
- R5 Реле стартера
- R6 Реле паливного насосу
- R7 Реле ближнього світла фар
- R8 Реле далекого світла фар
- R9 Головне реле
- R10 Реле №2 вентилятора системи охолодження
