Mazda Familia bj – восьме покоління модельного ряду прізвище. Випускалася у 1997, 1998, 1999, 2000, 2001, 2002 та 2003 році. За цей час модель пройшла рестайлінг. У даній публікації ви знайдете опис запобіжників та реле Мазда Прізвище зі схемами блоків та місцями їх розташування. Зазначимо запобіжник прикурювача.

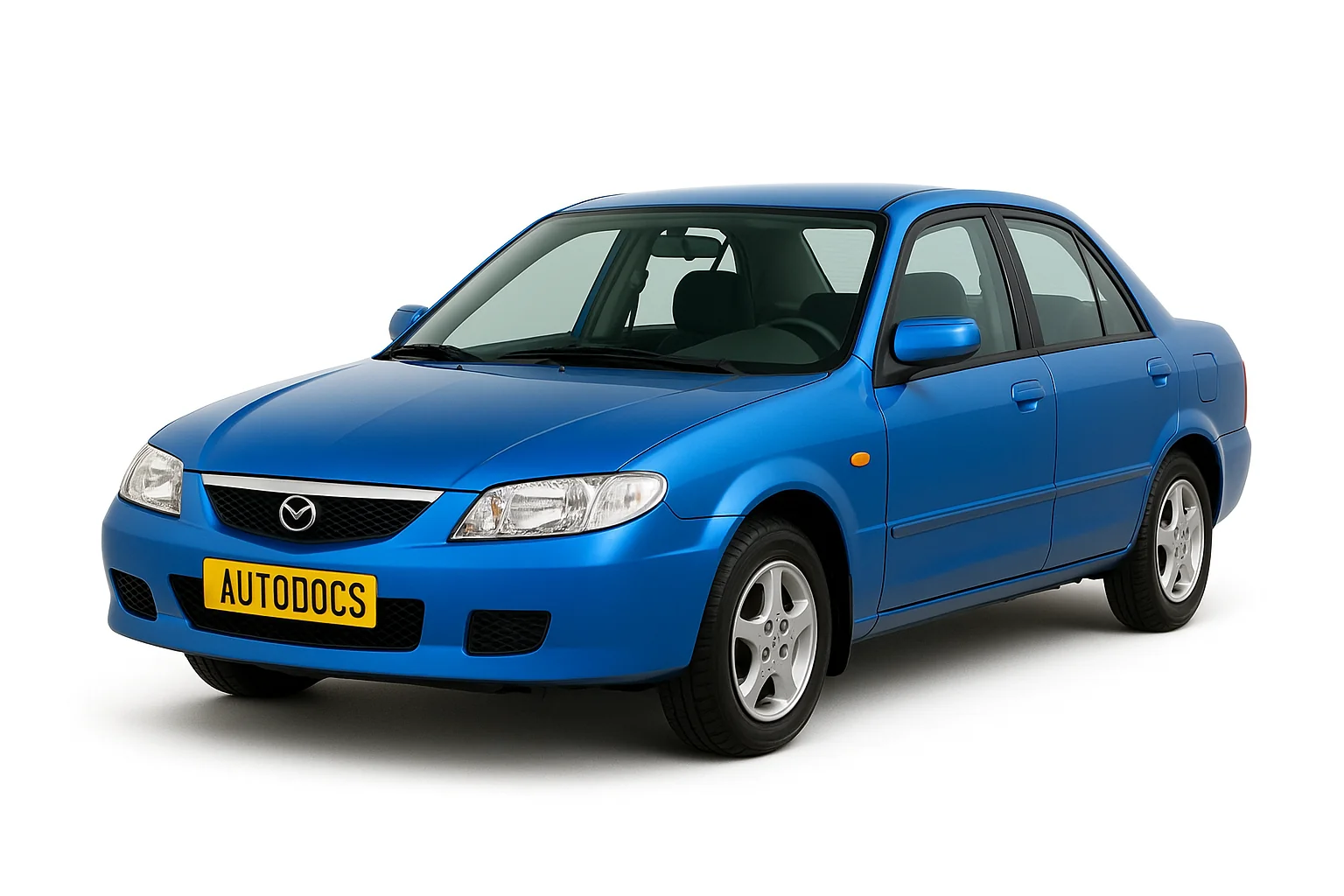

mazda familia

Кількість елементів у блоках може відрізнятись від представленого та залежить року випуску та рівня оснащення. Звіряйтесь зі своїми схемами.

Блок у салоні

Знаходиться в нижній частині стійки, біля ноги водія за захисною кришкою.

Ліве кермо Праве кермо

Блок у салоні

Фото приклад

Блок у салоні прізвище

Приклад схеми з кришки блоку

Схема із кришки блоку

Схема

Схема блоку у салоні

Опис

1 15A S/WRM – Підігрів сидінь
2 20А H/CLN – Очищувач фар
3 15/20А RADIO – Аудіо система, центральна консоль, годинник, магнітола
4 15А А/С – Кондиціонер, Люк
5 10А R/WIPER – Очищувач заднього скла
6 10А ENG – Управління двигуном
7 Резерв
8 10А ROOM – Внутрішнє освітлення
9 10А MIRR/DEF – Обігрів дзеркал
10 15A S/WRM – Підігрів сидінь
11 30А DOOR LOCK – Центральний замок
12 15/20А TAIL – Фари задні, габарити.
13 20А WIPPER – Скло очисник/омивач
14 10А ENGINE – Система керування двигуном, система ABS
15 15А METER – Комбінація приладів, вказівники поворотів, ліхтарі заднього ходу
16 Резерв
17 30А P.WIND – Електропривід склопідйомників

У цьому виконанні окремого запобіжника прикурювача немає, але він живиться від номера 3 (центральна консоль). Тому коли прикурювач виходить з ладу, а сам запобіжник цілий, то перегорає м'яка тяганина за прикурювачем.

Прикурювач

Блок під капотом

Розташований у лівій частині моторного відсіку поруч із акумулятором.

Розташування блоку у моторному відсіку

Фото – приклад

Фото приклад блоку під капотом

Схема запобіжників

Схема блоку Варіант 2 капела

Позначення запобіжників

1 40А HEATER – Опалювач
2 60А ABS – Анти блокувальна гальмівна система
3 60А IG KEY – Для захисту різних ланцюгів
4 30А PTC – Додатковий обігрівач
5 40А GLOW – Свічки (дизель)
6 Резерв
7 30А COOLING FAN – Електродвигун вентилятора системи охолодження
8 40А BTN – Внутрішнє освітлення, Електро замок дверей
9 30А AD FAN – Додатковий вентилятор охолодження кондиціонера
10 30А INJ OR FIP – Блок керування двигуном
11 10А A/C – Кондиціонер
12 10А ST.SIG – Сигнал стартера
13 15А HORN – Сигнал
14 15А HAZARD – Сигнальні лампи аварійної сигналізації
15 15А TAIL – Габарити
16 7,5А HEAD C/U – Для захисту різних ланцюгів
17 15А FOG – Протитуманні фари
18 15А FOG – Протитуманний ліхтар
19 15А STOP – Гальмівні вогні
20 15А HEAD-R – Фара права
21 15А HEAD-L – Фара – ліва
22 Резерв
23 15А HEAD HI – Фари
24 100А MAIN – Головний запобіжник для захисту всіх ланцюгів

Схема реле

Схема реле під капотом

Призначення реле

  1. Головний запобіжник
  2. Fuel pump relay – Реле паливного насосу
  3. А/С relay – Реле кондиціонера
  4. Main relay – Головне реле
  5. TNS relay – Реле габаритів
  6. Horn relay – Реле сигналу
  7. Headlight relay – Реле фар
  8. Cooling fan relay – Реле вентилятора охолодження
  9. Condenser relay – Реле конденсора кондиціонера
