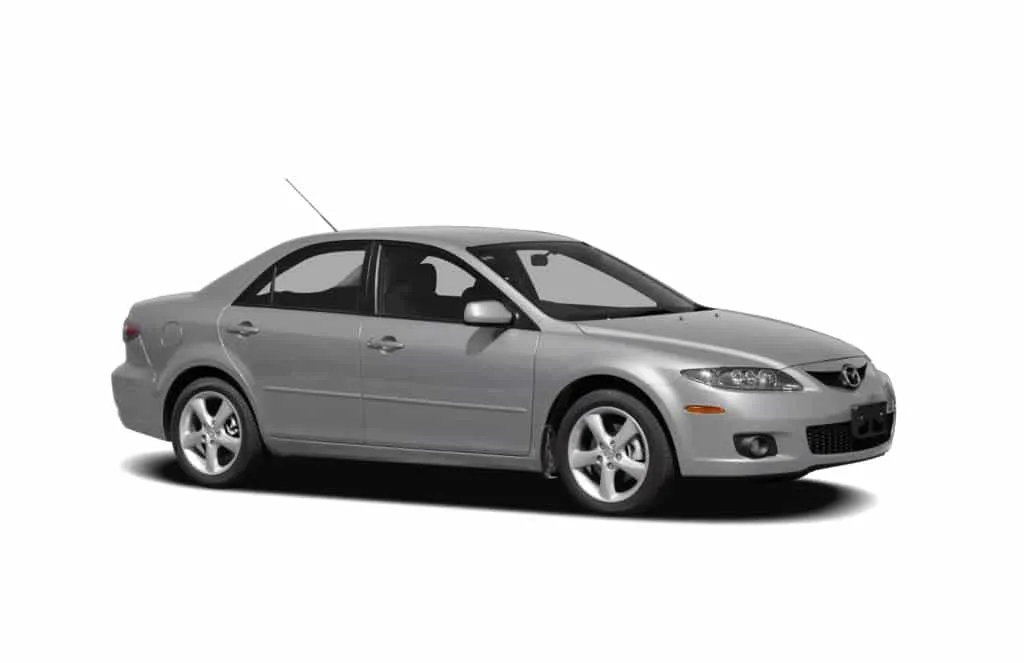

Mazda 6 gg (1 поколение) выпускалась в 2002, 2003, 2004, 2005, 2006, 2007 и 2008. За это время модель прошла рестайлинг. Поставлялась по всему миру. В Китае и Японии известна под названием Mazda Atenza. В данной публикации Вы найдёте описание предохранителей и реле Мазда 6 gg со схемами блоков и фото – примерами исполнения. Выделим предохранитель прикуривателя.
Исполнение блоков и назначение элементов них может отличаться и зависит от года выпуска, региона поставки (США, Европа и т.д.) и уровня оснащения.
Блок в салоне
Расположен в нижней части стойки, под панелью, около левой ноги водителя.
Вариант 1
Фото – пример
Схема
Описание
| 1 | 15А ENGINE IG – Система управления двигателем |
| 2 | 15А METERIG – Комбинация приборов |
| 3 | 15А SEAT – Обогреватель сидений, обогреватель заднего стекла |
| 4 | 7,5А M.DEF – Подогрев зеркал, предохранитель для различных цепей |
| 5 | 20А WIPER – Стеклоочистители и омыватели |
| 6 | 15А SAS – Анти блокировочная система тормозов, система активной безопасности (подушки безопасности) |
| 7 | 5А BACK – Фонарь заднего хода |
| 8 | 15А A/C – Кондиционер |
| 9 | 5А METER ACC – Комбинация приборов |
| 10 | 15А CIGAR – Прикуриватель |
| 11 | 15А ROOM – Освещение салона, подсветка багажника / багажного отделения |
| 12 | 10А R.WIPER – Стеклоочиститель заднего стекла / стекла задней двери |
| 13 | 5А MIRROR – Управление зеркалами |
| 14 | 15А R.CIGAR – Задний прикуриватель |
| 15 | 20А P/WIND – Электропривод стеклоподъемников |
| 16 | 30А DOOR LOCK – Центральный замок |
| 17 | 30А – Электропривод стеклоподъемников |
За передний прикуриватель отвечает предохранитель номер 10 на 15А, за задний – 14.
Вариант 2
Фотография
Схема
Обозначение
| 1 | 15А CIGAR – Прикуриватель |
| 2 | 15А ENGINE IG – Система управления двигателем |
| 3 | 10А A/C – Кондиционер |
| 4 | 5А MIRROR – Зеркала |
| 5 | 10А SAS – Анти блокировочная система тормозов ABS, система активной безопасности (подушки) |
| 6 | 15A SEAT – Подогрев сиденья |
| 7 | 5A METER ACC – Подсветка аудиосистемы |
| 8 | 15А METER IG – Приборный щиток (Комбинация приборов) |
| 9 | 10А R.WIP – Задний стеклоочиститель |
| 10 | 30А D.LOCK – Дверные замки с электроприводом |
| 11 | 15А R.CIGAR – Задний разъем для аксессуаров |
| 12 | 20А WIPER – Стеклоочиститель и омыватель лобового стекла |
| 13 | 15А ROOM – Внутренне освещение |
| 14 | SPARE – Резерв |
| 15 | SPARE – Резерв |
| 16 | SPARE – Резерв |
В данном исполнении за передний прикуриватель отвечает предохранитель номер 1 на 15А, за задний – 11.
Назначение реле
- R1 – Реле топливного насоса
- R2 – Реле вентилятора отопителя
Блок под капотом
Он находится в левой части моторного отсека, под защитной крышкой.
Схема реле
Расшифровка
- 1 — главный предохранитель
- 6 — реле вентилятора системы охлаждения №2
- 7 — реле звукового сигнала
- 8 — реле вентилятора системы охлаждения №3
- 9 — реле стартера
- 10 — реле вентилятора системы охлаждения №4
- 11 — реле динамика низких частот
- 12 — реле обогревателя заднего стекла
- 13 — реле противотуманных фонарей
- 14 — реле кондиционера
- 15 — главное реле
- 16 — реле фар
- 17 — реле габаритов
- 18 — реле вентилятора системы охлаждения №1
- 19 — реле омывателя фар
- 20 — реле противотуманных фар
Схема предохранителей
Описание
| 1 | 20А SPARE – Резерв |
| 2 | 15А SPARE – Резерв |
| 3 | 10А SPARE – Резерв |
| 4 | SPARE – Резерв |
| 5 | 5А GLOW SIG – Свечи |
| 6 | 15А INJ – Система управления двигателем |
| 7 | 10А ENG BAR – Датчик расхода воздуха, система управления двигателем |
| 8 | 15А ENG BAR2 – Кислородный датчик |
| 9 | 15А HEAD LR – Ближний свет (правая фара) |
| 10 | 15А HEAD LL – Ближний свет (левая фара) |
| 11 | 10А HEAD HL – Дальний свет (левая фара) |
| 12 | 10А HEAD HR – Дальний свет (правая фара) |
| 13 | SPARE – Резерв |
| 14 | 10А HAZARD – Аварийная сигнализация |
| 15 | 15А STOP – Стоп-сигналы |
| 16 | 10А ENG+B – Электронный блок управления двигателем и АКПП |
| 17 | SPARE – Резерв |
| 18 | 20А FUEL PUMP – Топливный насос |
| 19 | 40А IG KEY 1 – Предохранитель для различных цепей |
| 20 | SPARE – Резерв |
| 21 | SPARE – Резерв |
| 22 | 40А GLOW – Зажигание |
| 23 | 30А IG KEY 2 – Предохранитель для различных цепей |
| 24 | 40А BLOWER – Электродвигатель вентилятора отопителя |
| 25 | 40А BTN – Освещение салона, центральный замок |
| 26 | 20А HEATER – Отопитель |
| 27 | 40А DEFOG – Обогреватель заднего стекла / стекла задней двери |
| 28 | 60А ABS – Анти блокировочная система тормозов, предохранитель для различных цепей |
| 29 | 30А AD FAN – Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 30 | 30А FAN – Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 31 | 10А TAIL – Габаритные огни, подсветка комбинации приборов |
| 32 | 10А ILLUMI – Освещение салона |
| 33 | 10А MAG – Электромагнитная муфта |
| 34 | Магнитола |
| 35 | 30А P.SEAT – Сидения |
| 36 | Резерв |
| 37 | 15А SEAT DEICER – Предохранитель для различных цепей |
| 38 | 20А H/CLEAN – Очиститель фар |
| 39 | 15А FOG – Противотуманные фары |
| 40 | 100А MAIN – Главный предохранитель |
