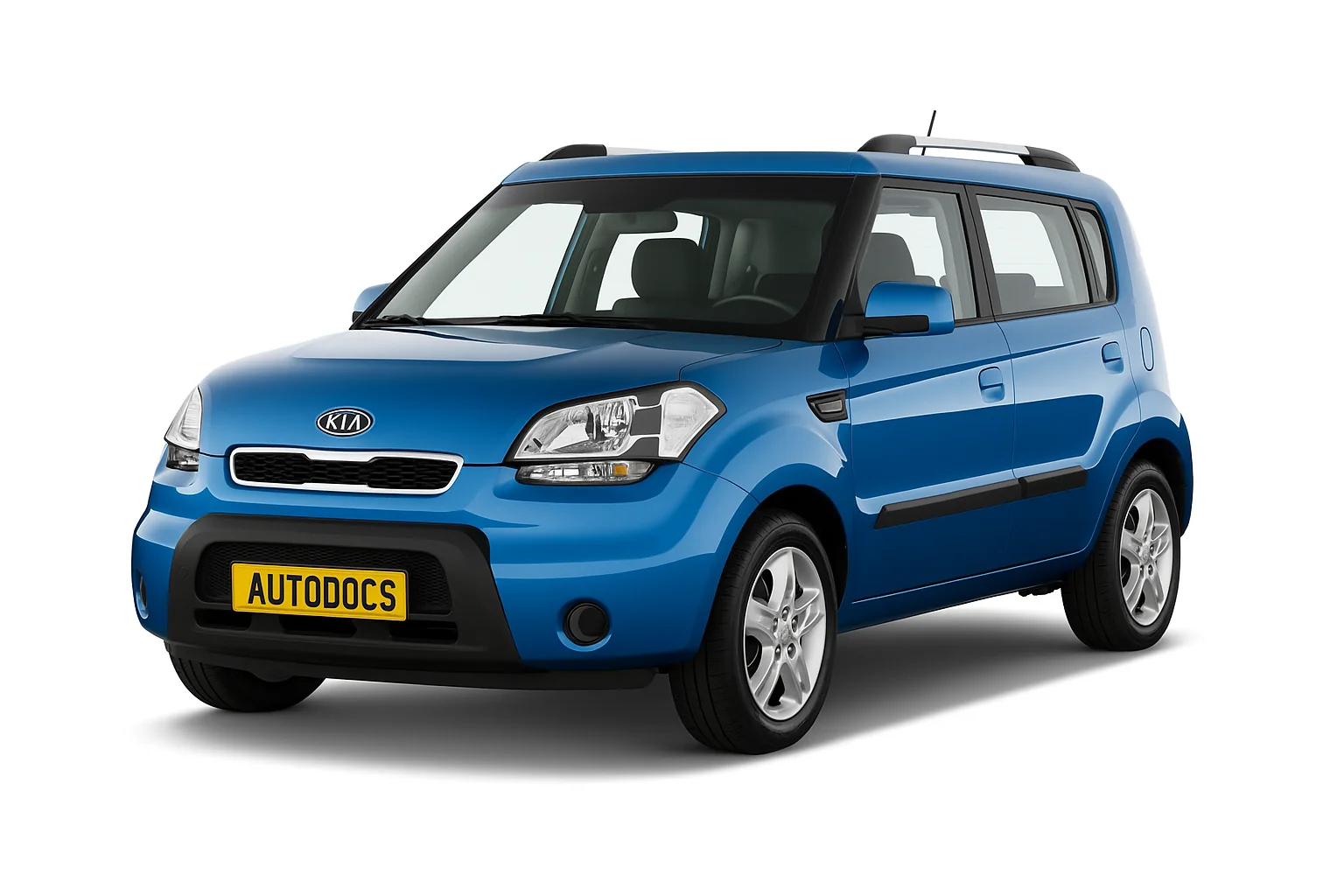

Kia Soul 1 го покоління вироблявся в 2008, 2009, 2010, 2011, 2012 та 2013 роках як з дизельними так і бензиновими двигунами. За цей час, а саме наприкінці 2011 року, ця модель пройшла оновлення, яке торкнулося як зовнішнього вигляду, так і технічної модернізації. У нашій статті ви знайдете інформацію з описом запобіжників та реле Кіа Соул 1-го покоління зі схемами блоків, місцями розташування та фото
Виконання блоків залежить від року випуску та рівня оснащення Кіа Соул 1. Звіряйте опис зі своїми схемами на звороті кришки.
Блок у салоні
Знаходиться в торці панелі приладів за захисною кришкою.
Схема
Опис
| P/WDW LH | 25А Головний перемикач електро скло підйомників, перемикач електро скло підйомник а задніх лівих дверей |
| P/WDW RH | 25А Головний перемикач електро скло підйомників, перемикач електро скло підйомника задніх правих дверей, перемикач електро скло підйомника дверей пасажира |
| PDM 2 | 10А Перемикач пуску/ зупинки, PDM, тримач брелка |
| FOLD’G | 10А З'єднувач для передачі даних, вимикач живлення зовнішніх дзеркал |
| HAZARD | 15А Реле аварійної сигналізації, переривник спрацьовування покажчиків повороту від одного дотику, перемикач аварійної сигналізації |
| TAIL LH | 10А Ліхтарі освітлення номерного знака, задній лівий комбінований ліхтар, ліва передня фара |
| TAIL RH | 10А Задній правий комбінований ліхтар, права передня фара, підсвічування |
| IG 2 | 10А BCM, перемикач коректора нахилу фар, привід коректор нахилу лівої/правої фари, блок керування верхнім люком |
| RR WIPER | 15А Розподільна коробка панелі приладів (реле заднього скло очищувача), багатофункціональний перемикач, електродвигун заднього скло очищувача |
| F/WPR | 25А Електродвигун переднього склоочисника, багатофункціональний перемикач, блок запобіжників та реле М/О (реле 10) |
| AMP | 25А З ISG: Перетворювач низької напруги постійного струму в постійний системи ISG (підсилювач) Без ISG: підсилювач |
| S/ROOF | 20А Блок керування верхнім люком |
| F/FOG | 15А Реле передніх протитуманних фар |
| T/GATE | 15А Реле кришки багажника, діагностичний роз'єм |
| R/FOG | 10А Реле задніх протитуманних ліхтарів |
| A/CON | 10А Блок управління кондиціонером, блок реле та запобіжників моторного відсіку (реле 1, реле 5, реле 6), блок реле та запобіжників DSL (реле ПТК2, реле ПТК3) |
| H/LP | 10А PDM (Реле ближнього світла фар) |
| АСВ | 10А PDM, аудіосистема, підсилювач, перетворювач низької напруги постійного струму в постійний системи ISG (аудіосистема/ підсилювач), модуль декоративного підсвічування, BCM, блок керування електронними ключами, перемикач зовнішніх дзеркал з електроприводом |
| ACC SOCKET | 15А Передня розетка живлення, прикурювач |
| HTD MIRR | ЕБУД/PCM, електродвигун зовнішніх дзеркал з електроприводом з боку водія/пасажира, блок керування кондиціонером |
| DR LOCK | Реле блокування дверей, реле розблокування дверей, реле подвійного блокування |
| STOP | 15А Вимикач стоп – сигналу, реле стоп – сигналу, блок реле та запобіжників моторного відсіку (реле 8, багатофункціональний діагностичний роз'єм) |
| TCU | 10А Датчик швидкості автомобіля (МКПП), перемикач діапазонів КПП (АКПП), БУТ (G4FC/G4FD), індикатор важеля ATM |
| ABS | 10А Вимикач ESP, датчик кута повороту рульового колеса, блок керування АБС/ESP, багатофункціональний діагностичний роз'єм |
| IG 1 | 10А Блок реле та запобіжників моторного відсіку (реле 8, реле 9), вимикач стоп-сигналу, інвертор масляного насоса, блок системи допомоги при паркуванні, обігрівач переднього лівого/ правого сидіння, перетворювач низької напруги постійного струму в постійний системи ISG (аудіосистема ), вимикач обігрівача переднього лівого/ правого сидіння, блок нагадування про непристебнутий ремен безпеки, електро хромне дзеркало, індикатор SBR, зумер системи допомоги при паркуванні заднім ходом, вимикач ISG, блок контролю тиску в шинах |
| RR P/OUTLET | 15А Задня розетка живлення, прикурювач |
| A/BAG | 15А Блок керування SRS, індикатор подушки безпеки пасажира |
| IGN COIL | 15А G4FC/G4FD: Котушка запалювання №1~4, конденсатор |
| T/SIG | 10А Вимикач аварійної сигналізації, багатофункціональний перемикач |
| CLUSTER | 10А BCM, блок керування кондиціонером, PDM, блок керування електронними ключами, комбінація приладів |
| ECU | 10А ЕБУД/ PCM, датчик витрати повітря, блок реле та запобіжників моторного відсіку (реле 2), датчик сповіщення про стан паливного фільтра |
| START | 10А PDM, перемикач діапазонів КПП, перемикач блокування замку запалювання, ЕБУД / PCM |
| B/UP LP | 10А Вимикач ліхтарів заднього ходу |
| A/BAG IND | 10А Комбінація приладів (індикатори) |
| AUDIO | 15А ВЧ приймач, з ISG: Перетворювач низької напруги постійного струму в постійний системи ISG (аудіосистема), без ISG: Аудіосистема |
| ROOM | 10А BCM, підсвічування замку запалювання та датчик відкриття дверей, комбінація приладів, модуль контролю тиску в шинах, блок керування кондиціонером, лампа в правому/лівому сонцезахисному козирку, центральний плафон освітлення салону, лампа направленого освітлення, перемикач зовнішнього дзеркала з електроприводом |
Запобіжник переднього прикурювача позначений як ACC SOCKET, а задній – RR P/OUTLET.
За блоком запобіжників, під панеллю, окремо встановлюється блок реле модуля розподілу живлення, що відповідає за кнопку старт/стоп та її підсвічування.
Блоки під капотом
Основний блок
Розташований з лівого боку відсіку мотору, поруч з акумулятором.
Варіант 1
Фото приклад
Схема із позначенням
Призначення
| ВАТ 2 | 50А Розподільча коробка l/P (реле - задні габаритні вогні, запобіжники - TAIL LH 10A. FOG 10A, з'єднувачі живлення – ROOM 10A, AUDIO 15A) |
| ВАТ 1 | 50А Розподільча коробка l/P (реле – сервопривід скла, запобіжники – P/WDW LH 25А, P/WDW RH 25А, FOLD'G 10А, HAZARD 15А) |
| C/FAN | 30А Реле вентилятора компресора (верх.), реле вентилятора компресора (нижн.) |
| MAIN | 150А Генератор, запобіжники (ABS 240А, ABS 140А, RR НТО 40А, BLW 40А, MDPS 80А, A/CON 10А, DSL 150А) |
| ABS 2 | 40А Модуль керування АБС, модуль керування ESP |
| ABS 1 | 40А Модуль керування АБС, модуль керування ESP |
| RRHTD | 40А Розподільна коробка I/Р (реле обігрівача заднього скла) |
| BLW | 40А Реле вентилятора |
| MDPS | 80А Модуль керування EPS |
| DSL | 150А Блок реле та плавких запобіжників DSL (GLOW 80А, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
| IGN 2 | 40А Вимикач запалювання, пускове реле |
| ECU А | 30А Головне реле, ECU В10А |
| F/PUMP | 20А G4FC: Реле паливного насоса |
| F/FILTER HTR | 30А D4FB: Реле нагрівача паливного фільтра |
| IGN 1 | 40А Вимикач запалювання |
| H/LPHI | 20А Реле передніх фар (дальнього світла) |
| H/LPLO | 20А Реле передніх фар (ближнього світла) |
| HORN | 10А Реле звукового сигналу |
| HORN | 10А Реле звукового сигналу |
| H/LP LO RH | 10А Права передня фара |
| H/LP LO LH | 10А Ліва передня фара, панель приладів (інд. ближнього світла) |
| ECU В | 10А D4FB: TCM G4FC: ECM, PCM |
| ECU 3 | 10А D4FB:Регулюючий клапан тиску палива |
| ECU 2 | 10А D4FB: Вимикач стоп-сигналу |
| ECU 1 | 20А D4FB: ЄСМ G4FC: ECM, PCM |
| INJECTOR | 15А D4FB:Блок реле і плавких запобіжників DSL (Glow Relay, PTC 1 Relay, PTC 2 Relay, PTC 3 Relay), датчик положення розподільчого валу, електропривод рециркуляції відпрацьованих газів (EGR), привід турбо нагнітачів із змінною геометрією (VGT), модуль іммобілайзера G4FC: Форсунки № 1~4, привід управління холостим ходом, модуль іммобілайзера, реле паливного насоса |
| SENSOR | 10А D4FB: Реле кондиціонера, реле вентилятора компресора (верх./нижн.), кисневий датчик, реле нагрівача повітря G4FC: ECM |
| A/CON | 10А Реле кондиціонера |
| DRL OFF | 10А ВСМ |
Варіант 2
Схема
Розшифровка
| B+ 1 | 50А Розподільна коробка I / P (реле скло підйомника, запобіжники - P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, НЕБЕЗПЕКА 15A) |
| INVERTER | 50А Інвертор масляного насоса |
| ALT | 125А Генератор, запобіжник (ABS 240A, ABS 140A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A) |
| ABS 1 | 40А Модуль ESC |
| ABS 2 | 40А Модуль ESC |
| RR HTD | 40А Розподільна коробка I/P (реле заднього обігріву) |
| BLOWER 1 | 40А Реле вентилятора |
| MDPS 1 | 80А Модуль керування EPS |
| IG 2 | 40А Замок запалювання, блок реле PDM (IG 1 Realy), реле запуску |
| IG 1 | 40А Замок запалювання, релейна коробка PDM (IG 2 Realy) |
| ECU 1 | 30А Реле керування двигуном |
| H/LP | 20А Реле фар |
| C/FAN | 30А Реле вентилятора кондиціонера |
| B+2 | 50А Розподільна коробка I/P (реле задніх ліхтарів, запобіжник - TAIL LP LH 10A, TAIL LP RH 10A, 20A SAMPLE, AMP 25A, DR LOCK 20A, LP 15A, T / GATE OPEN 15A, живлення Роз'єм – ROOM LP 10A, МОДУЛЬ 15A) |
| F/PUMP | 15А Реле паливного насосу |
| PDM | 25А PDM, модуль керування Smart Key |
| SEAT HEATER | 20А Обігрів сидінь водія, Обігрів сидінь пасажирів |
| ECU 2 | 15А PCM/ECM |
| TCU | 20А PCM |
| H/LP HI | 20А Реле фар |
| HORN | 10А Реле сигналу |
| DEDICATE DRL | 10А BCM |
| BLOWER 2 | 10А Модуль керування кондиціонером (Авто) |
| SENSOR 1 | 10А Датчик положення розподільного валу №1/№2, масляний регулюючий клапан №1/№2, клапан управління каністрою, реле кондиціонера, модуль іммобілайзера |
| SENSOR 2 | 10А C / Fan Hl / Low Relay, Інжектор № 1 - № 4 |
| IGN COIL | 15А Котушка запалювання № 1 ~ № 4, конденсатор |
| ECU 3 | 20А PCM/ECM |
| SENSOR 3 | 15А Датчик кисню (вгору/вниз), реле паливного насоса, електромагнітний клапан управління продуванням, електромагнітний клапан зі змінною витратою повітря |
| H/LP LH | 10А Ліва передня фара |
| H/LP RH | 10А Права передня фара |
| HTD STRG | 15А Обігрів керма |
| WIPER | 10А PCM |
| B/UP LP (AP) | 10А Електро хромне дзеркало, задній комбінований ліхтар лівої/правої сторони, комбінація приладів, A/V та навігаційний головний пристрій, аудіо |
| MDPS2 | 10А Модуль керування EPS |
| A/CON | 10А Реле компресора кондиціонера |
Додатковий блок
Встановлюється на моделі Кіа Соул із дизельним двигуном.
Тут знаходяться елементи, що відповідають за роботу додаткового підігріву і свічок розжарення.
А чи не те покоління Кіа Соул? Вивчіть опис для Kia Soul 2.
