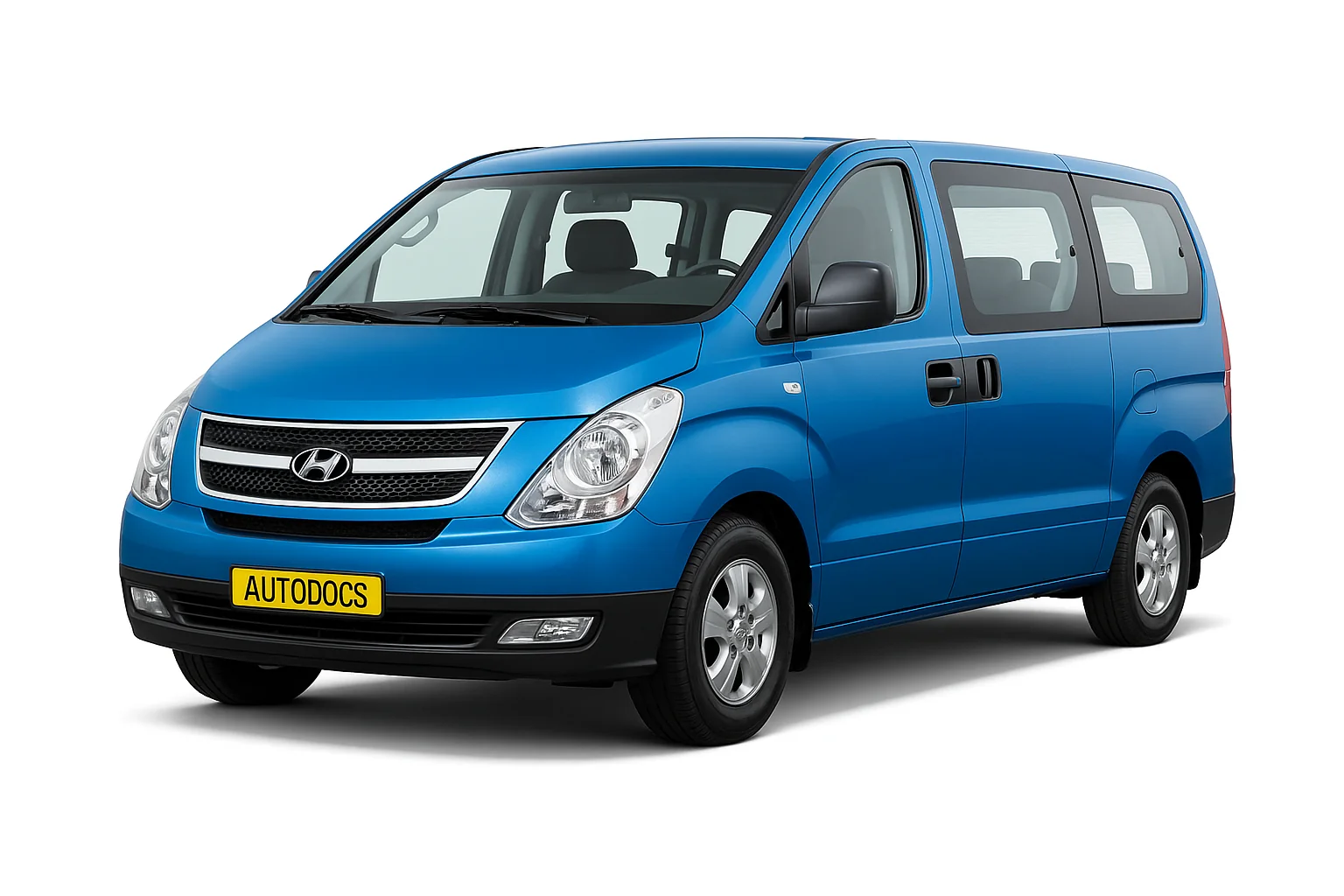

Hyundai H1 (Grand Starex) второго поколения — минивэн, выпускавшийся в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годах. В статье рассмотрены расположение блоков предохранителей и реле в салоне, под капотом и возле аккумуляторной батареи, схемы, фотографии, номиналы и назначение элементов. Отдельно указаны цепи прикуривателя, розетки, силовые предохранители и реле для разных вариантов комплектации.
За этот период производства Hyundai H1 (Grand Starex) прошёл рестайлинг, поэтому назначение элементов в блоках может отличаться и зависит от года выпуска, уровня оснащения и региона поставки. Сверяйте описание со своими схемами на обратной стороне защитной крышки.
Не подходят схемы или владеете первым поколением Старекс? Тогда вам подойдёт данное описание.
Содержание
Блок в салоне
Он находится внизу панели приборов (со стороны водителя), за крышкой.
Вариант 1
| № | A | Описание предохранителей |
|---|---|---|
| AUDIO-2 | 10 | Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием |
| C/ LIGHTER | 20 | Прикуриватель, Передняя розетка |
| S/HTD DRI | 10 | Выключатель обогрева сиденья водителя (при наличии) |
| DRL | 10 | BCM (при наличии) |
| RR FOG LP | 10 | Реле заднего противотуманного фонаря |
| H/LP | 10 | Реле дальнего / ближнего света фар |
| FRT WIPER | 25 | Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя |
| BCM | 10 | BCM |
| HTR | 10 | Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, электрохромное зеркало, термовыключатель, Реле обогревателя PTC (D4CB), электромагнитный клапан EGR (D4BH) |
| B/UP LP | 10 | Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи |
| ABS | 40 | Блок управления ABS / ESP, переключатель ESP (D4CB) |
| T/SIG LP | 10 | Переключатель сигналов поворота |
| A/BAG | 10 | Модуль управления SRS |
| A/BAG IND | 10 | Приборный щиток (индикация) |
| MODULE | 10 | Комбинация приборов, BCM, Модуль управления иммобилайзера (D4BH), Реле кондиционера (D4BH), Сопротивление генератора |
| ECU | 10 | Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре |
| START | 10 | Пусковое реле, реле охранной сигнализации |
| MIRR HTD | 10 | Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла |
| STOP LP | 15 | Выключатель стоп – сигнала |
| BWS | 10 | Зуммер |
| DR LOCK | 20 | Реле блокировки / разблокировки дверей |
| FRT FOG LP | 10 | Реле передних противотуманных фар |
| B/ALARM | 10 | Реле звукового сигнала охранной сигнализации |
| AUDIO-1 (POWER CONNECTOR) | 15 | Аудио |
| ROOM LP (POWER CONNECTOR) | 10 | Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли |
| HAZARD | 15 | Реле аварийной сигнализации, аварийный выключатель |
| FUEL LID | 15 | Реле лючка топливного бака |
| P/WDW LH | 25 | Главный выключатель электрического стеклоподъёмника, выключатель электрического стеклоподъёмника, левый |
| P/WDW RH | 25 | Главный выключатель электрического стеклоподъёмника, выключатель правого стеклоподъёмника |
| Реле | ||
| R1 | реле электростекло подъёмников | |
| R2 | реле лючка заливной горловины | |
Передний прикуриватель обозначен как C/ LIGHTER, а задний POWER OUTLET.
Также с обратной стороны могут крепиться следующие несъёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.
Вариант 2
Блоки под капотом
Основной блок
Располагается с левой стороны моторного отсека, рядом с аккумулятором.
Схема вариант 1
| № | A | Назначение |
|---|---|---|
| ALT | 150 | Предохранитель (A / CON, FRT DEICER), плавкая вставка (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), генератор, блок предохранителей и реле E / R, правый |
| BATT1 | 50 | Предохранитель (DR LOCK, FRT FOG LP, B / ALARM, разъем питания (AUDIO-1, ROOM LP)) |
| BATT2 | 30 | Предохранитель (FUEL LID, P / WDW LH / RH, HAZARD), многоцелевой контрольный разъем |
| BATT 3/RAD FAN | 40 | Предохранитель (STOP LP, BWS), реле вентилятора радиатора (G4KC) |
| IGN 1 | 40 | Замок зажигания (ACC, IG1) |
| IGN 2 | 40 | Замок зажигания (IG2, START), пусковое реле |
| ECU MAIN | 20/30 | Реле управления двигателем |
| FRT HTR | 40 | Реле переднего вентилятора |
| RR HTD | 40 | Реле обогревателя заднего стекла |
| RR HTR | 40 | Реле заднего вентилятора |
| ABS 1 | 40 | Модуль управления ABS (G4KC) |
| ABS 2 | 40 | Модуль управления ABS (G4KC) |
| C/FAN | 30 | Реле вентилятора конденсатора 1 |
| F/FILTER | 30 | Реле подогревателя топливного фильтра (ДИЗЕЛЬНЫЙ) |
| ECU/TCU | 10 | TCM, ECM (бензин) |
| HORN | 10 | Реле звукового сигнала |
| BURNER | 20 | Модуль управления топливным отопителем (D4CB) |
| F/PUMP | 15 | Реле топливного насоса (G4KC) |
| ALT | 10 | Генератор (D4BH) |
| H/LP HI | 15 | Реле фар (HIGH), реле фар (LOW) |
| A/CON | 10 | Реле кондиционера |
| FRT DEICER | 15 | Реле обогревателя лобового стекла (при наличии) |
| TAIL LH | 10 | Левая фара (габаритный фонарь), Левая задняя комбинированная лампа, Левая габаритная лампа |
| TAIL RH | 10 | Фара правая (габаритный фонарь), задний комбинированный фонарь правый, габаритный фонарь правый |
| H/LP LO LH | 10 | Фара левая |
| H/LP LO RH | 10 | Фара правая |
| SNSR 1 | 10 | Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле PTC нагревателя №1 (D4CB), выключатель стоп-сигнала (D4CB) |
| SNSR2 | 15 | D4CB: датчик положения распределительного вала, реле свечей накаливания, привод системы рециркуляции отработавших газов, регулирующий клапан VGT, модуль управления иммобилайзера G4KC: реле топливного насоса, электромагнитный клапан продувки адсорбера, масляный регулирующий клапан, датчик положения коленчатого вала, кислородный датчик, модуль управления иммобилайзера, исполнительный механизм регулировки холостого хода |
| IGN COIL | 15 | Катушка зажигания # 1 ~ # 4 (G4KC), конденсатор (G4KC) |
| ECU 1 | 10 | ECM (D4CB) |
| ECU 2 | 20 | ECM (D4CB, G4KC), форсунка №1 ~ №4 (G4KC) |
| SAFETY P/WDW | 20 | Стекло подъемник безопасности |
Схема вариант 2
Дополнительный блок
Устанавливается преимущественно на дизельные модели, с правой стороны, рядом со стойкой.
| № | A | Обозначение |
|---|---|---|
| GLOW | 80 | Реле свечей накаливания |
| PTC HEATER 1 | 40 | Реле нагревателя PTC №1 |
| PTC HEATER 2 | 40 | Реле нагревателя PTC №2 |
| PTC HEATER 3 | 40 | Реле нагревателя PTC №3 |
| ABS 1 | 40 | Блок управления ABS / ESC |
| ABS 2 | 40 | Блок управления ABS / ESC |
| ECU | 15 | Питание электронного блока управления |
| FUEL PUMP | 20 | Двигатель топливного насоса |
| DCU 1 | 20 | Мощность блока управления дозированием 1 |
| DCU 2 | 20 | Блок управления дозированием Power 2 |
| DCU 3 | 20 | Блок управления дозированием Power 3 |
| DCU | 60 | Основное питание блока управления дозированием |
Частые вопросы: предохранители и реле Hyundai H1 (Grand Starex) 2007–2022
Где находится блок предохранителей на Hyundai H1 (Grand Starex) 2007–2022?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Hyundai H1 (Grand Starex) 2007–2022 — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Hyundai H1 (Grand Starex) 2007–2022?
Найдите позицию прикуривателя в таблице на странице Hyundai H1 (Grand Starex) 2007–2022 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Hyundai H1 (Grand Starex) 2007–2022 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Hyundai H1 (Grand Starex) 2007–2022?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai H1 (Grand Starex) 2007–2022?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai H1 (Grand Starex) 2007–2022?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai H1 (Grand Starex) 2007–2022?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai H1 (Grand Starex) 2007–2022?
Схема и таблица предохранителей Hyundai H1 (Grand Starex) 2007–2022 — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
