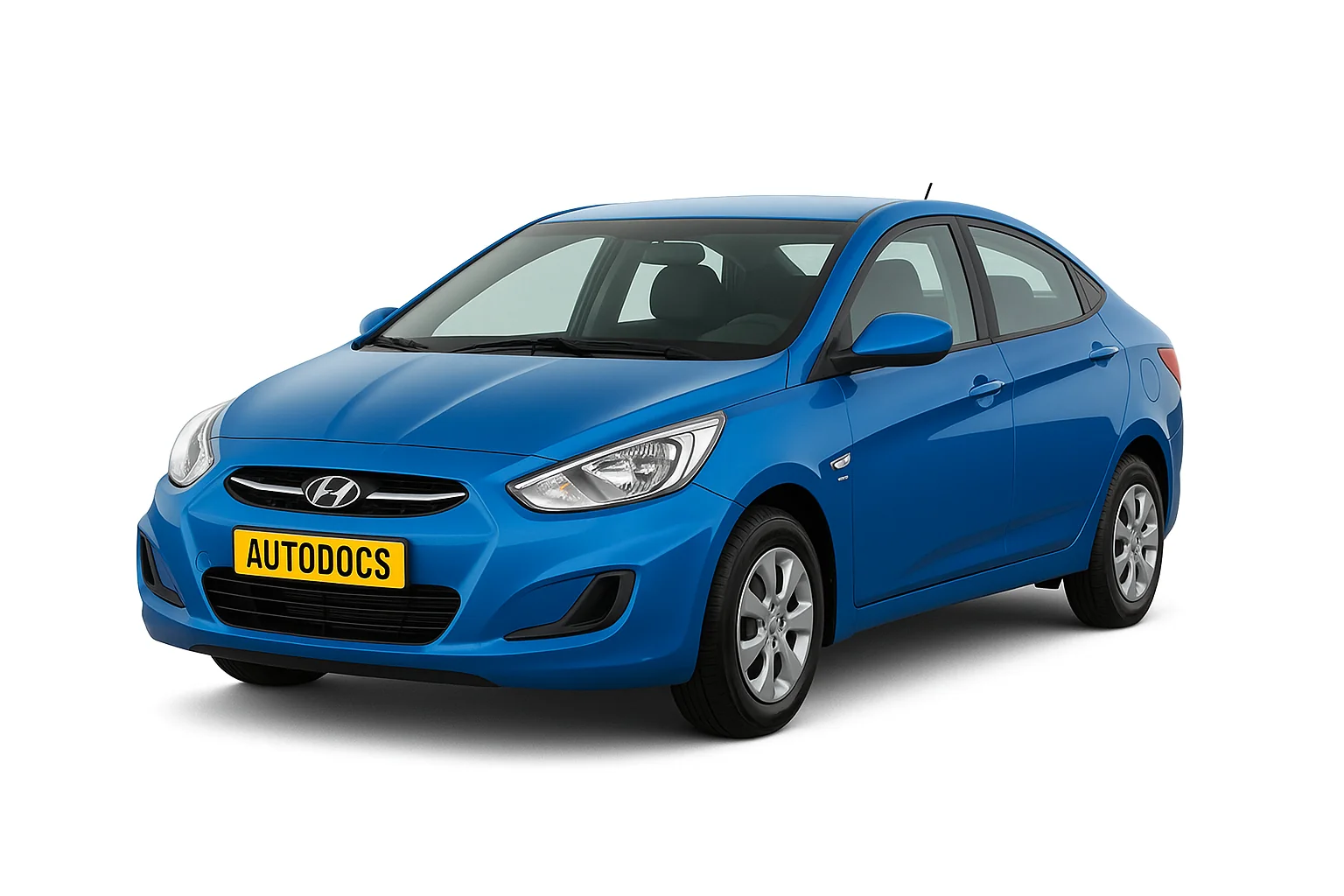

Hyundai Accent RB был представлен в 2010 году. Выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годах с кузовами седан и хэтчбэк, в основном с бензиновыми двигателями объемом 1,4 и 1,6 литра. За время производства Hyundai Accent прошел рестайлинг, что могло отразиться на компоновке монтажных блоков. В этом руководстве вы найдете полное описание предохранителей и реле Hyundai Accent RB: схемы блоков предохранителей в салоне и под капотом, их расположение, расшифровку назначения каждого элемента. Отдельное внимание уделим предохранителю прикуривателя Hyundai Accent – его номиналу и расположению в блоке.
Назначение предохранителей и реле в блоках Hyundai Accent RB может отличаться от представленного и зависит от уровня комплектации и года выпуска. Проверяйте назначение по схемам на обратной стороне защитной крышки.
Содержание
Блок предохранителей в салоне
Расположен под приборной панелью со стороны водителя. Для доступа снимите защитную крышку.
Блок предохранителей
| № | A | Назначение |
|---|---|---|
| 1 | 15 | FRT-Deicer – Обогрев лобового стекла |
| 2 | 15 | P / OUTLET – Розетка 12В |
| 3 | 10 | C / LIGHTER – Прикуриватель |
| 4 | 10 | АСС – Замок зажигания – аудиосистема, модуль управления электрооборудованием кузова, модуль управления блокировкой АКПП, блок управления системой электронного ключа |
| 5 | 10 | A / BAG IND – Индикатор деактивации подушки безопасности – передней |
| 6 | 10 | A / BAG – Подушки безопасности, модуль управления SRS |
| 7 | 10 | T / SIG Аварийная сигнализация |
| 8 | Резерв | |
| 9 | Резерв | |
| 10 | 15 | R / WPR – Стеклоочиститель заднего стекла – Двигатель, Многофункциональный переключатель |
| 11 | Резерв | |
| 12 | 10 | RR (R / FOG) – Противотуманные фары (задние) |
| 13 | 10 | FRT (F / FOG) – Противотуманные фары (передние) |
| 14 | 10 | ROOM 2 – Реле экономии батареи (автоматическое защитное отключение) |
| 15 | 15 | STOP LP – Стоп-сигналы |
| 16 | 10 | CLUSTER – Комбинация приборов |
| 17 | 10 | IG1 1 – Модуль управления системой безопасности |
| 18 | 10 | ABS – Гидроэлектронный модуль ABS |
| 19 | 10 | B / UP LP – Задние габаритные огни (выключатель) |
| 20 | 10 | PCU – Модуль управления Модуль управления электрооборудованием кузова, Модуль управления блокировкой АКПП, Блок управления системой электронного ключа |
| 21 | 10 | H / LP LH – Фара – левая |
| 22 | 10 | DAY TIME RUNNING LIGHT – Дневные ходовые огни |
| 23 | 15 | HAZARD – Выключатель аварийной сигнализации |
| 24 | 25 | SMK 1 – Модуль управления, модуль управления электрооборудованием кузова, модуль управления блокировкой АКПП, блок управления электронным ключом |
| 25 | Резерв | |
| 26 | 10 | SMK 2 – Модуль управления, модуль управления электрооборудованием кузова, модуль управления блокировкой АКПП, блок управления электронным ключом, выключатель кнопки запуска и остановки двигателя |
| 27 | 15 | TCU – Датчик скорости Датчик диапазона АКПП. Генератор импульсов |
| 28 | 15 | IGN COIL – Катушка зажигания 1-4, конденсатор |
| 29 | 10 | IGN 2 – Электроподъемники стекол. Люк |
| 30 | 25 | F / WPR – Стеклоочиститель ветрового стекла |
| 31 | 20 | DOOR LOCK – Центральный замок – блок управления |
| 32 | 25 | SAFETY P / WDW – Электроподъемники стекол – блокировка |
| 33 | 15 | S / HEATER – Подогрев передних сидений |
| 34 | Резерв | |
| 35 | 10 | ROOM 1 – Освещение салона. Кондиционер |
| 36 | 20 | AUDIO – Аудиосистема |
| 37 | 10 | TAIL LH – Фара и фонарь левого борта. Подсветка номерного знака |
| 38 | 10 | TAIL RH – Фара и фонарь правого борта. Подсветка переключателей, выключателей в салоне, селектора. Комбинация приборов, кнопки питания и переключения |
| 39 | 10 | START – Стартер – реле. Противоугонная сигнализация |
| 40 | 10 | H / LP RH – Фара – правая |
| 41 | 25 | P / WDW LH – Блок управления электростеклоподъемниками – левый задний выключатель |
| 42 | 25 | P / WDW RH - Блок управления электростеклоподъемниками – правый задний выключатель |
| 43 | 10 | HTD MIRR – Система обогрева наружных зеркал заднего вида |
| 44 | 10 | A / CON 2 – Кондиционер |
| 45 | Резерв |
Для переднего прикуривателя предназначен предохранитель номер 3 на 10А, а для дополнительных розеток номер 2 на 15А.
Реле
На обратной стороне блока могут находиться некоторые реле.
| № | Назначение реле |
|---|---|
| MK1 | Реле обогрева заднего стекла |
| MK2 | Реле противотуманной фары |
| MK3 | Реле противотуманной фары |
| MK4 | Реле габаритного света |
| MK5 | Реле освещения салона |
| MK6 | Реле обогрева ветрового стекла |
| MK7 | Реле центрального замка |
| MK8 | Резерв |
| MK9 | Резерв |
| MK10 | Реле аварийной сигнализации |
| MK11 | Реле питания стеклоподъемников |
| MK12 | Резерв |
| MK13 | Реле электронного управления стоп-сигналами (установлено вне блока) |
Моторный отсек
Расположен с правой стороны моторного отсека рядом с аккумуляторами.
| № | A | Назначение |
|---|---|---|
| 1 | Резерв | |
| 2 | Резерв | |
| 3 | 15 | F / PUMP – Топливный насос |
| 4 | 10 | HORN – Звуковой сигнал |
| 5 | 50 | B + 2 – Блок коммутации: аварийная сигнализация, электростеклоподъемники, центральный замок, предохранители – F23-F25, F31, F32 |
| 6 | 40 | C / FUN – Блок управления системы отопления |
| 7 | 40 | ECU 1 – Блок управления двигателем – реле 1. Предохранитель F25 |
| 8 | 40 | IG1 – Выключатель зажигания, модуль управления электрооборудованием кузова, модуль управления блокировкой АКПП, блок управления кнопки старт-стоп. |
| 9 | 50 | IG2 – Выключатель зажигания, модуль управления электрооборудованием кузова, модуль управления блокировкой АКПП, блок управления кнопки старт-стоп |
| 10 | 10 | A / CON – Кондиционер |
| 11 | Резерв | |
| 12 | Резерв | |
| 13 | 15 | INJECTOR – Модуль управления двигателем. Модуль управления трансмиссией. Топливный насос – реле. Клапан управления маслом |
| 14 | 10 | SENSOR – Модуль управления двигателем. Датчик распредвала. Датчик кислорода. Иммобилайзер. Кондиционер – реле. Вентилятор – реле низкой скорости и реле высокой скорости. Соленоидный клапан |
| 15 | 10 | ECU 2 – Электронный блок управления двигателем |
| 16 | Резерв | |
| 17 | 10 | B / UP LP – Блок управления трансмиссией. Датчик АКПП. Приборная панель. Комбинированные задние фонари. |
| 18 | 10 | WAPER – Очиститель стекла |
| Обозначение реле | ||
| R1 | Резерв | |
| R2 | Реле звукового сигнала | |
| R3 | Реле выключателя зажигания, модуля управления электрооборудованием кузова, модуля управления блокировкой АКПП, блока управления кнопки пуска и остановки двигателя | |
| R4 | Реле кондиционера | |
| R5 | Реле выключателя блокировки зажигания | |
| R6 | Реле вентилятора (низкая скорость) | |
| R7 | Реле вентилятора (высокая скорость) | |
| R8 | Реле диагностического разъема | |
| R9 | Реле выключателя зажигания | |
| R10 | Реле выключателя зажигания, модуля управления электрооборудованием кузова, модуля управления блокировкой АКПП, блока управления кнопки пуска и остановки двигателя | |
| R11 | Реле аварийного предупреждения тормозов | |
| R12 | Реле, электронный блок управления двигателем | |
| R13 | Реле топливного насоса | |
| R14 | Резерв | |
| R15 | Реле вентилятора радиатора системы охлаждения | |
Блок силовых предохранителей
Смонтирован сбоку от основного блока и состоит из мощных плавких вставок.
| № | A | Описание |
|---|---|---|
| 1 | 50 | Реле заднего света |
| 2 | Резерв | |
| 3 | Резерв | |
| 4 | 125 | Генератор |
| 5 | 40 | Гидроэлектронный модуль ABS, диагностический разъем |
| 6 | 40 | Гидроэлектронный модуль ABS |
| 7 | 40 | Реле обогревателя заднего стекла |
| 8 | 40 | Реле вентилятора |
| 9 | Резерв |
