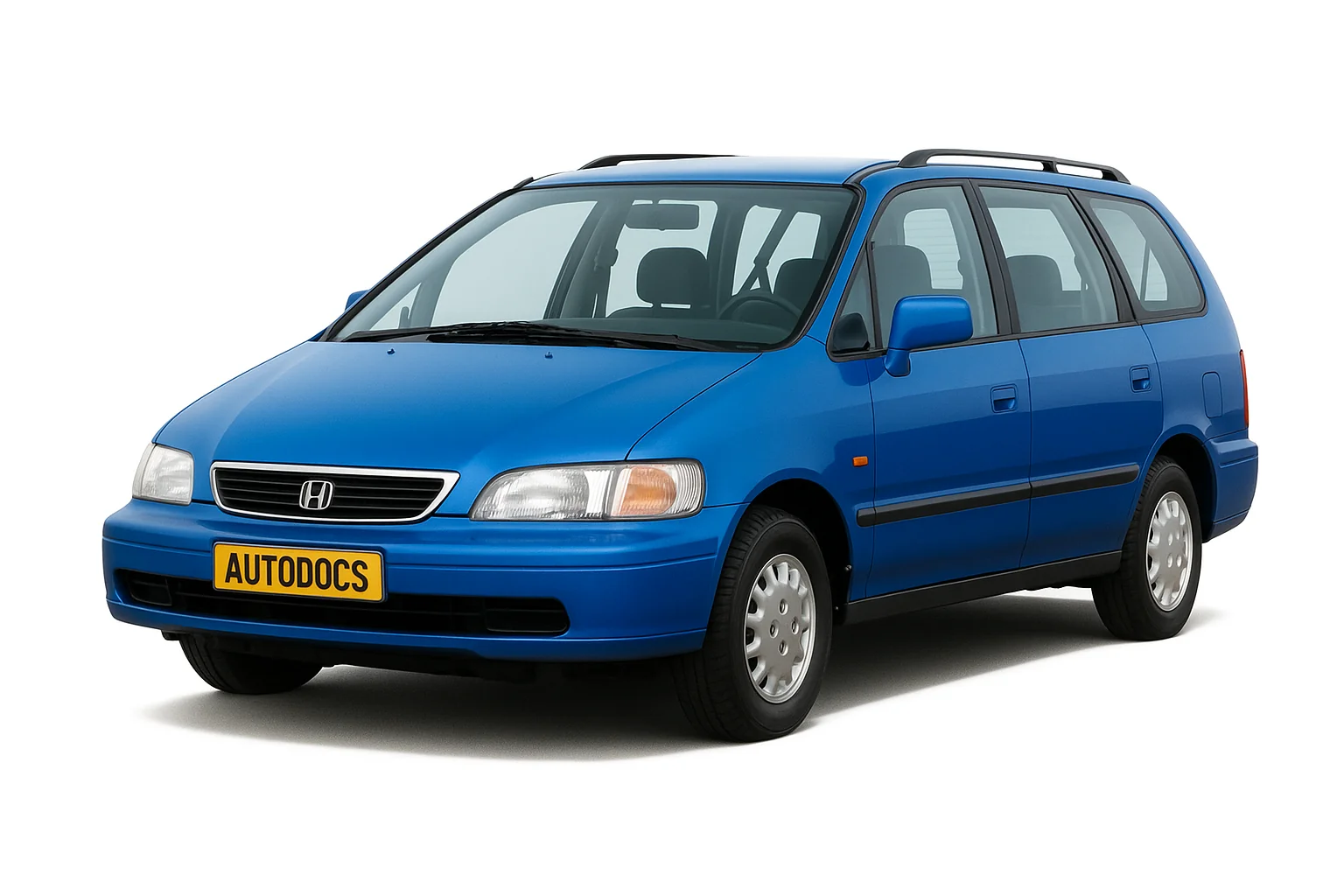

Мінівен Honda Odyssey 1 го покоління вироблявся в 1994, 1995, 1996, 1997, 1998 і 1999 з позначенням (RA1, RA2, RA3, RA4, RA5). За цей час модель пройшла рестайлінг. У деяких країнах Європи продавалася під назвою Хонда Шаттл, а в Америці як Isuzu Oasis. У цій статті ми представимо опис запобіжників та реле Хонда Одіссей 1 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків і призначення елементів може відрізнятися від представленого. Звіряйте інформацію зі своїми схемами на кришці блоків.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків у салоні
Опис
- Блок запобіжників та реле
- Блок управління денними ходовими вогнями (DRL)
- Реле стартера або Реле відкриття люка
Реле переривання ближнього світла (DRL) - Реле закриття люка
- Реле відкриття люка або Реле стартера
- Реле переривання ближнього світла (DRL)
Реле блоку керування двигуном (PGM-FI Main) - Блок управління блокуванням селектора коробки передач
Блок запобіжників та реле
У салоні, блок запобіжників та реле встановлений під панеллю приладів, у нижній частині стійки, біля лівої ноги водія. Для доступу треба забрати захисну кришку, як показано на схемі.
Фото – приклад
Схема
Позначення
| 1 | 15A Запасний запобіжник |
| 2 | 10A Лампи заднього ходу, комбінація приладів, реле аварійної сигналізації та покажчиків повороту, індикатор включеної передачі, соленоїд блокування селектора коробки передач, індикатор подушок безпеки, датчик швидкості, годинник, блок кузовної електроніки (ICU) |
| 3 | 15A Паливний насос, реле блоку керування двигуном (PGM-FI Main), блок керування подушками безпеки (SRS) |
| 4 | 10A Блок управління подушками безпеки (SRS) |
| 5 | 7,5A Запасний запобіжник |
| 6 | 20A Запасний запобіжник |
| 7 | 7,5/15A Генератор, блок управління коробкою передач (TCM), датчик електричного навантаження (ELD), блок управління вентилятором системи охолодження, блок управління круїз-контролем (ECU) |
| 8 | 10A Задній склоочисник, реле склопідйомників, люк |
| 15A Котушки запалювання | |
| 9 | 10/30A Передній склоочисник та омивач |
| 10 | 10A Запасний запобіжник |
| 11 | 30A Запасний запобіжник |
| 12 | 7,5A Електропривод дзеркал |
| 13 | 7,5A Панель управління обігрівачем, реле обігрівача, реле управління обігрівачем, реле муфти компресора кондиціонера, блок управління вентилятором системи охолодження, система рециркуляції, індикатор обігріву заднього скла, термостат кондиціонера, реле обігріву заднього скла, Mode Control Motor |
| 14 | 7,5A Реле блоку керування двигуном (PGM-FI Main), блок керування двигуном (ECM/PCM), комбінація приладів (перевірка справності гальмівної системи), сигнал стартера |
| 15 | 7,5A Блок управління денними ходовими вогнями (DRL) |
| 16 | 7,5А Реле прикурювача, електропривод антени, аудіосистема |
| 17 | 10A Задній склоочисник, реле склопідйомників, люк |
| Реле | |
| R1 | Аварійна сигналізація та покажчики повороту |
| R2 | Обігрівач |
| R3 | Обігрів заднього скла |
Додаткові елементи
Схема
Призначення
- Реле звукового сигналу або Реле ABS Fail-Safe
- Реле ламп заднього ходу (A/T)
- Блок управління двигуном та коробкою передач (PCM)
- Реле прикурювача
- Блок керування іммобілайзером
Схема
Розшифровка
- Реле звукового сигналу
- Реле ламп заднього ходу (A/T)
Реле ABS Fail-Safe (перед) - Реле ABS Fail-Safe (зад)
- Блок керування ABS
Блоки під капотом
Розташування
Під капотом можуть знаходитися 4 блоки із запобіжниками та реле.
Загальна схема розташування
Опис
- Блок реле №1
- Блок запобіжників та реле №1
- Блок реле №2
- Блок запобіжників та реле №2
Блок реле №1
Схема
Позначення
- R1 – Склоочисник лобового скла (низька швидкість)
- R2 – Переривник склоочисника
- R3 – Склоочисник лобового скла (висока швидкість)
- R4 – Мотор склоочисника лобового скла
Блок запобіжників та реле №1
Фото приклад блоку
Схема із призначенням з кришки блоку
Схема
Розшифровка
| 1 | 20A Вентилятор системи охолодження |
| 2 | 15A Права фара |
| 3 | 15A Ліва фара |
| 4 | 30A Обігрів заднього скла |
| 5 | 50A Замок запалювання |
| 6 | 20A Задній правий склопідйомник |
| 7 | 20A Передній правий склопідйомник |
| 8 | 30A Люк |
| 9 | 20A Вентилятор кондиціонера, реле муфти компресора кондиціонера, таймер вентилятора системи охолодження |
| 10 | 7,5A Аудіосистема, годинник, блок керування двигуном (ECM/PCM), блок керування коробкою передач (TCM) |
| 11 | 20A Задній лівий склопідйомник |
| 12 | 20A Передній правий склопідйомник |
| 13 | 10A Форсунки, блок керування двигуном (ECM/PCM) |
| 14 | 20A Центральний замок |
| 15 | 10/15A Денні ходові вогні (DRL) |
| 16 | 15A Габаритні вогні |
| 17 | 7,5A Освітлення салону, освітлення багажного відсіку, антенна, блок кузовної електроніки (ICU) |
| 18 | 20A Електропривод сидіння (регулювання по висоті) |
| 19 | 15A Аудіосистема, прикурювач |
| 20 | 15A Лампи стоп-сигналу, звуковий сигнал |
| 21 | 10A Аварійна сигналізація |
| 22 | 40A Нагрівач |
| 23 | 40A Склоочисник |
| 24 | 100A Акумуляторна батарея |
| Реле | |
| R1 | Вентилятор системи охолодження |
| R2 | Діммер (перемикач освітлення) |
| R3 | Склопідйомники |
| R4 | Фари |
За роботу прикурювача відповідає запобіжник номер 19 на 15А.
Блок реле №2
Схема
Опис
- R1 – Муфта компресора кондиціонера
- R2 – Вентилятор кондиціонера
Блок запобіжників та реле №2
Схема
Позначення
| 41 | 30/40А Реле насосу ABS |
| 42 | 7,5/10А Блок керування ABS |
| 43 | 20А Клапана ABS (перед) |
| 44 | 15А Клапана ABS (зад), блок керування ABS |
| 45 | - |
| Реле | |
| R1 | Насос ABS |
