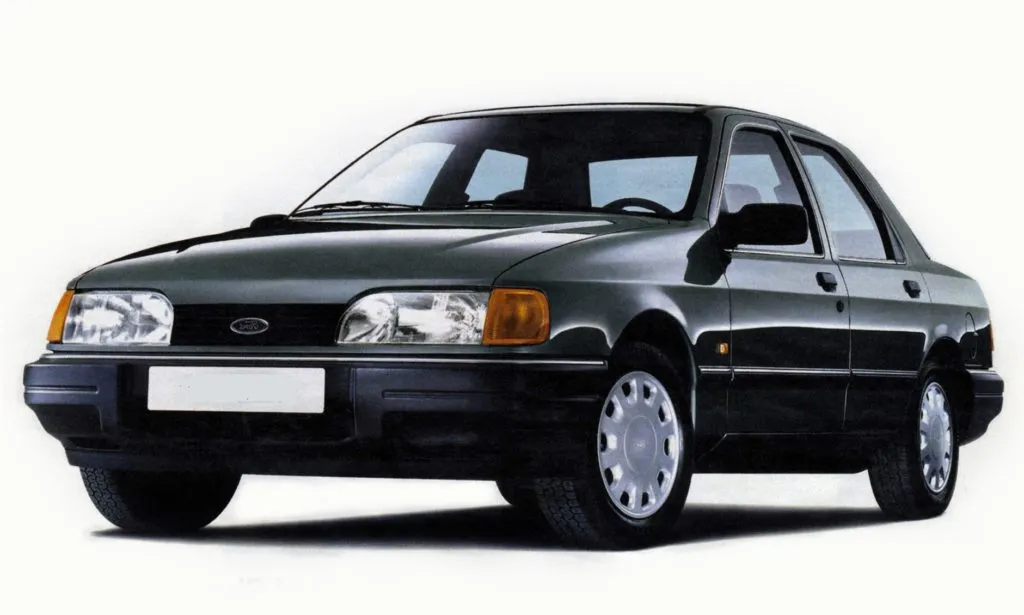

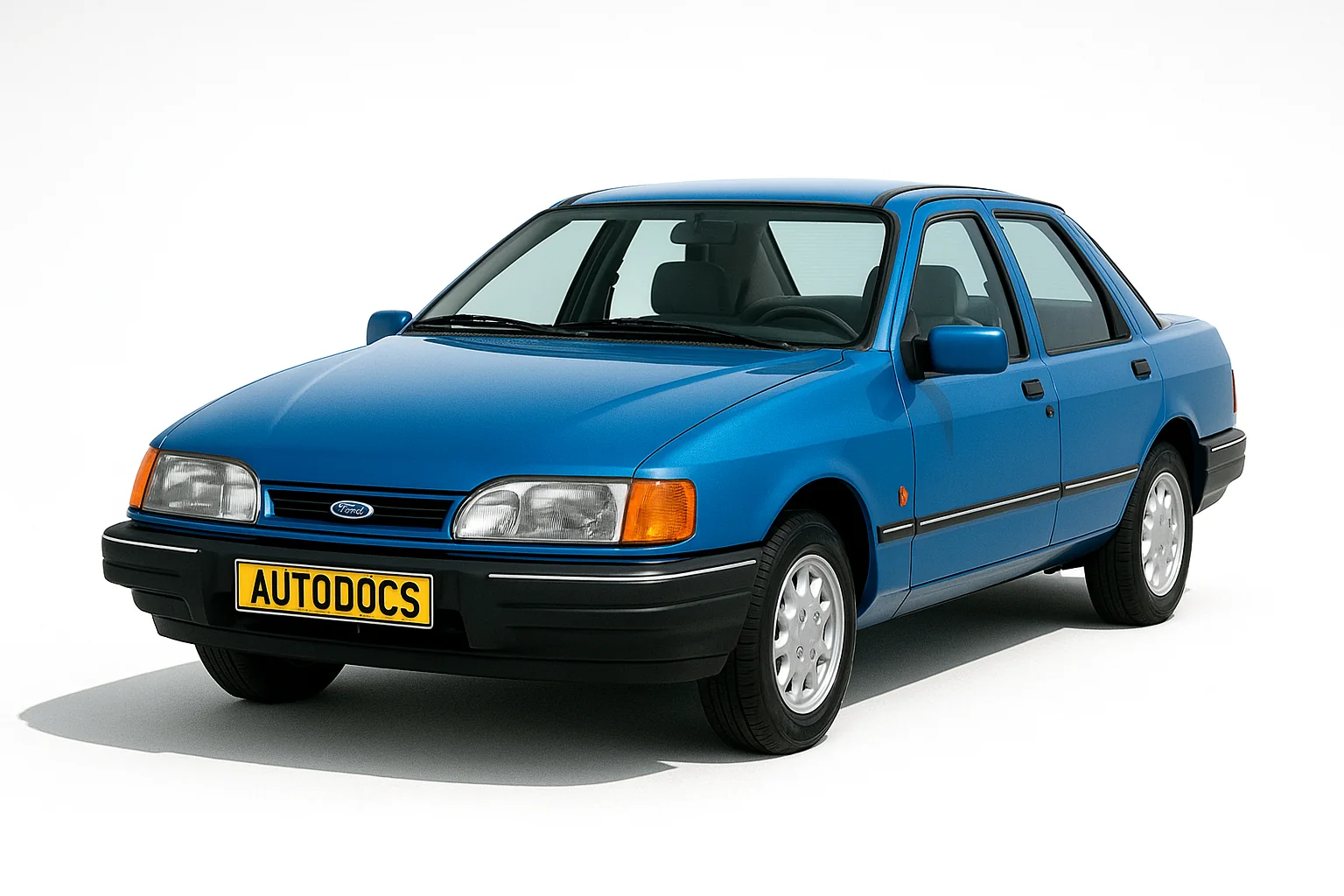

Автомобіль Ford Sierra сходив з конвеєра з 1982 по 1993 рік. За довгий термін виробництва, який охоплює 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992 і 1993 рік, модельний ряд Ford Sierra двічі пдавався серйозній модернізації. Це призвело до появи кількох схем розташування елементів у моторному відсіку та салоні. У даному керівництві ви знайдете детальний опис блоків запобіжників і реле Форд Сьєрра з детальними схемами, фото прикладами та поясненнями. Ми допоможемо точно визначити, який запобіжник відповідає за прикурювач у вашій комплектації.
Виконання блоків може відрізнятися від представленого і залежить від року випуску Ford Sierra та країни постачання. Актуальне призначення блоків запобіжників і реле буде нанесено на зворотний бік захисної кришки.
Блок під капотом
Головний блок з запобіжниками та реле знаходиться у задній частині моторного простору біля бічної стійки і закритий захисною кришкою.
Варіант 1
| № | A | Опис |
|---|---|---|
| 1 | 30 | Електропідйомник скла |
| 2 | 30 | Підігрів заднього скла та зовнішнього дзеркала |
| 3 | 10 | Електродвигун очищувача скла |
| 4 | 30 | Опалювач, очищувач заднього скла, мийка скла |
| 5 | 30 | Мийки фар |
| 6 | 15 | Звуковий сигнал (на кермовому колесі) |
| 7 | 15 | Додаткова фара |
| 8 | 10 | Годинник вимикач “паузи” склоочисника, сигнальні лампочки режиму економної їзди, індикатори закривання дверей та перегоряння ламп |
| 9 | 15 | Покажчики повороту, гальмові вогні та вогні заднього ходу |
| 10 | 15 | Противтуманна фара |
| 11 | 30 | Керований електрично замок кришки, багажника центральне блокування дверей |
| 12 | 25 | Освітлення порога, підігрів сидіння внутрішнє освітлення з затримкою освітлення багажника. Цифровий годинник, прикурювач, бортовий комп'ютер освітлення дзеркала для макіяжу |
| 13 | 10 | Аварійна сигналізація, звуковий сигнал |
| 14 | 10 | Ліва фара |
| 15 | 10 | Права фара |
| 16 | 10 | Лівий покажчик повороту |
| 17 | 10 | Правий покажчик повороту |
| 18 | 10 | Лівий габаритний вогонь, освітлення панелі приладів, освітлення перемикачів освітлення моторного відсіку |
| 19 | 10 | Освітлення перемикачів (фар і противтуманних фар) правий габаритний вогонь, освітлення відділення для рукавичок, освітлення приладів |
| 20 | 25 | Додатковий охолоджувальний вентилятор — моторний відсік |
| Реле | ||
| 21 | Реле покажчиків повороту | |
| 22 | Реле звукового сигналу | |
| 23 | Реле блокування запуску з автоматичною коробкою передач | |
| 24 | Реле відкриття багажника | |
| 25 | Реле противтуманок | |
| 26 | Реле габаритів | |
| 27 | Реле лампи попередження про незастебнуті ремені безпеки | |
| 28 | Реле мийок фар | |
| 29 | Реле двійників | |
| 30 | Реле підігріву заднього скла та зовнішнього дзеркала з автоматичним відключенням | |
| 31 | Реле внутрішнього освітлення | |
| 32 | Реле регулювання швидкості склоочисника заднього скла | |
| 33 | Реле замка запалювання | |
Варіант 2
| № | A | Призначення 1 |
|---|---|---|
| 1 | 15 | Ліва основна фара ліва додаткова фара |
| 2 | 15 | Права основна фара, права додаткова фара |
| 3 | 7,5 | Лівий покажчик повороту |
| 4 | 7,5 | Правий покажчик повороту, регулятор нахилу фар |
| 5 | 5 | Лівий габаритний вогонь |
| 6 | 5 | Правий габаритний вогонь |
| 7 | 15 | Освітлення панелі приладів |
| 8 | 15 | Паливний насос |
| 9 | 15 | Мийки фар |
| 10 | 7,5 | Внутрішнє освітлення, годинник, центральне блокування, електрична регулювання зовнішнього дзеркала |
| 11 | 15 | Паливний насос |
| 12 | 10 | Аварійні вогні, протиугінна сигналізація, центральне блокування |
| 13 | 20 | Підігрів переднього сидіння, прикурювач |
| 14 | 10 | Звуковий сигнал |
| 15 | 15 | Електродвигун очищувача, насос мийки скол |
| 16 | 20 | Обігрівач заднього скла та зовнішнього дзеркала |
| 17 | 15 | Противтуманна фара |
| 18 | 25 | Реле свічок розжарювання (дизель) |
| 19 | 10 | Задній противтуманний вогні |
| 20 | 10 | Покажчики повороту, вогні заднього ходу |
| 21 | 7,5 | Стоп-сигнали |
| 22 | 4 | Ланцюги управління, пристрій контролю (з системою впорскування) |
| 23 | 20 | Паливний насос |
| 24 | 30 | Електропідйомник скол |
| A | Розвантажувальне реле замка запалювання | |
| В | Додатковий запобіжник денного світла або задній противтуманний світло | |
| C | Звуковий сигнал | |
| D | Управління двигуна | |
| Е | Задні противтуманні вогні | |
| F | Покажчики поворотів | |
| G | Підігрів сидіння | |
| H | Противтуманні фари | |
| I | Замок кермового управління та запалювання | |
| II | Денне світло | |
| III | Очищувач фар | |
| IV | Нагрівач заднього скла | |
| V | Зміна швидкості роботи очищувача лобового скла | |
| VI | Внутрішнє освітлення з затримкою | |
| VII | Система ABS | |
| VIII | Тимчасове реле режиму kick-dowr (автоматична коробка передач) | |
| IX | Зміна швидкості роботи очищувача заднього скла | |
| X | Основні фари | |
| XI | Управління двигуном (з системою впорскування) | |
| XII | Блокування запуску (з автоматичною коробкою передач) |
За прикурювач відповідає запобіжник 13 на 20А.
| № | A | Призначення 2 |
|---|---|---|
| 1 | 20 | Ліва основна фара, ліва додаткова фара |
| 2 | 20 | Права основна фара, права додаткова фара |
| 3 | 10 | Лівий покажчик повороту |
| 4 | 10 | Правий покажчик повороту, коректор нахилу фар |
| 5 | 10 | Лівий габаритний вогонь |
| 6 | 10 | Правий габаритний вогонь |
| 7 | 15 | Освітлення панелі приладів |
| 8 | Резерв | |
| 9 | 30 | Очищувачі фар |
| 10 | 20 | Внутрішнє освітлення годинник, центральне блокування, електрична регулювання зовнішнього дзеркала |
| 11 | 20 | Насос (кліматична установка) |
| 12 | 10 | Аварійні вогні |
| 13 | 30 | Підігрів переднього сидіння, прикурювач |
| 14 | 30 | Звуковий сигнал |
| 15 | 30 | Електродвигуни очищувачів, насос мийки скол |
| 16 | 30 | Обігрівач заднього скла та зовнішнього дзеркала |
| 17 | 20 | Противтуманна фара |
| 18 | 30 | Нагрівач |
| 20 | 15 | Покажчики повороту, вогні заднього ходу |
| 21 | 15 | Стоп-сигнали |
| 22 | 10 | Ланцюги управління, пристрій контролю |
| 23 | 20 | Електро підйомник переднього скла |
| 24 | 30 | Паливний насос |
| A | Вільний | |
| B | Додаткове реле денного світла або задні противтуманні вогні | |
| C | Звуковий сигнал | |
| D | Управління двигуном (з системою впорскування) | |
| I | Електрична регулювання та нагрів зовнішнього дзеркала | |
| F | Покажчики поворотів | |
| G | Підігрів сидіння | |
| H | Противтуманні фари | |
| I | Замок кермового управління та запалювання | |
| II | Денне світло | |
| III | Очищувач фар | |
| IV | Вільний | |
| V | Зміна швидкості роботи очищувача лобового скла | |
| VI | Внутрішнє освітлення з затримкою | |
| VII | Система ABS | |
| VIII | Тимчасове реле kick-down (автоматична коробка передач) | |
| IX | Насос кліматичного пристрою | |
| X | Основні фари | |
| XI | Управління двигуном (з системою впорскування) | |
| XII | Блокування запуску (з автоматичною коробкою передач) |
За прикурювач відповідає запобіжник номер 13 на 30А.
Додаткові елементи
У моторному відсіку в додатковому блоці реле (між верхнім кріпленням правої стійки підвіски та акумулятором) можуть знаходитися наступні реле:
- підігріву впускного колектора;
- вимкнення модуля управління запалюванням ESC II і крокового двигуна регулятора холостого ходу;
- кондиціонер з запобіжником 15 А;
- реле датчика числа обертів двигуна.
Блок у салоні
У блоці під передньою панеллю з правої сторони (між середньою частиною передньої панелі та ящика для речей) можуть знаходитися наступні реле:
- запуску теплого двигуна (двигуни з впорскуванням);
- контролю світіння лампочок;
- центрального замка;
- попереджувального індикатора покажчика.
Біля кронштейна рульової колонки можуть знаходитися наступні запобіжники:
- покажчиків повороту та аварійних вогнів;
- обігріву передніх сидінь;
- додаткового вентилятора радіатора;
- антени, що приводиться в рух електрично;
- електричних підйомників скол.
