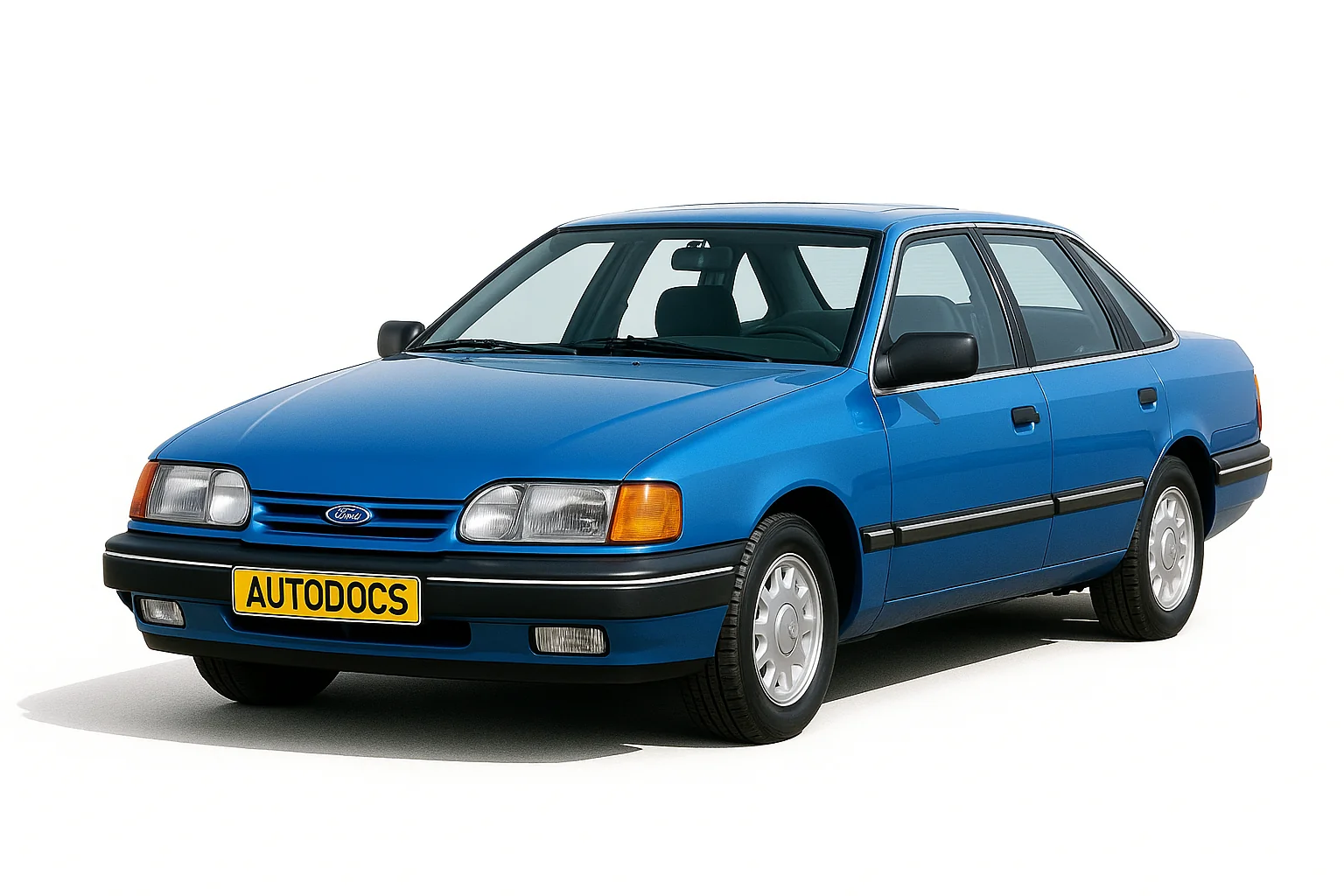

Ford Scorpio вироблявся у двох поколіннях з 1985 року. Перше покоління збиралося у 1986, 1987, 1988, 1989, 1990, 1991, 1992 та 1993 роках. За цей час форд скорпіо пройшов рестайлінг. 2 покоління випускалося у 1994, 1995, 1996, 1997 та 1998 роках. У нашій публікації ви знайдете опис блоків запобіжників та реле форд скорпіо 2 та 1 покоління, місця їх розташування, схеми та фото приклад виконання блоків. Виділимо запобіжник, що відповідає за прикурювач.
Актуальні схеми блоків запобіжників та реле будуть нанесені на кришку блоку.
Зміст
1 покоління
Місця розташування блоків
1 – Головний блок – знаходиться у задній частині моторного відсіку з боку водія, поряд із упором капота.
2 – Додатковий блок – розташований у задній частині моторного відсіку з боку пасажира чи над бардачком, доступом до нього можливий після відкриття кришки речового ящика.
Варіант 1
Варіант 2
Головний блок
Фото приклад
Схема
Варіант 1
Опис
| 1 (20 А) | Ліва фара (дальнє світло). Ліва фара головного світла |
| 2 (20 А) | Права фара (дальнє світло). Права фара головного світла |
| 3 (10 А) | Ліва фара (ближнє світло) |
| 4 (10 А) | Права фара (ближнє світло) |
| 5 (10 А) | Ліва фара та лівий задній ліхтар (габаритне світло) |
| 6 (10 А) | Права фара та правий задній ліхтар (габаритне світло) |
| 7 (15 А) | Плафони освітлення салону. Ліхтарі освітлення номерного знаку |
| 8 (15 А) | Блок керування кондиціонером. Елемент обігріву вітрового скла. Регулятор положення кузова |
| 9 (30 А) | Електродвигуни очищувача та омивача фар. Електрозамок задніх дверей багажного відділення |
| 10 (20 А) | Система централізованого блокування замків дверей. Плафони освітлення салону. Годинник. Електродвигуни регулювання положення зовнішніх дзеркал заднього виду. Радіоприймач |
| 11 (30 А) | Нагнітальний насос кондиціонера |
| 12 (10 А) | Контрольна лампа аварійної сигналізації |
| 13 (30 А) | Елемент обігріву передніх сидінь. Передній та задній прикурювачі |
| 14 (30 А) | Звуковий сигнал |
| 15 (30 А) | Електродвигуни очищувача та омивача вітрового скла |
| 16 (30 А) | Елемент обігріву заднього скла. Елемент обігріву зовнішніх дзеркал заднього виду |
| 17 (20 А) | Протитуманні фари |
| 18 (30 А) | Електродвигун вентилятора обігрівача |
| 19 | Резервний |
| 20 (15 А) | Покажчики поворотів. Лампи світла заднього ходу |
| 21 (15 А) | Лампи стоп-сигналу |
| 22 (10 А) | Електричні ланцюги контрольних приладів та органів управління |
| 23 (30 А) | Електродвигуни склопідйомників передніх дверей. Електродвигун приводу люка у даху |
| 24 (30 А) | Електродвигуни склопідйомників задніх дверей. Електродвигуни регулювання положення задніх сидінь |
За прикурювач відповідає запобіжник номер 13 на 30А.
Реле
- I-реле запалювання після включення запалювання;
- II-реле включення обігріву заднього скла;
- III-реле включення склопідйомників та електродвигуна люка в даху;
- IV-реле контрольної лампи незастібнутих ременів безпеки;
- V - реле-переривник склоочисників;
- VI-реле очисника заднього скла;
- VII-реле включення очищувача та омивача фар;
- VIII – реле часу включення плафонів;
- IX-реле включення електродвигунів регулювання задніх сидінь;
- X - реле включення далекого світла фар;
- XI-реле запалювання при працюючому двигуні;
- XII – реле блокування стартера для автомобілів з автоматичною КП;
- А, Е - Реле включення ближнього світла фар на варіанті для Швеції;
- В-резерв;
- З - реле включення звукових сигналів;
- О-реле відкриття кришки багажника;
- F-реле включення ближнього світла фар;
- G - реле включення обігріву сидінь;
- Н - реле включення протитуманних фар
Варіант 2
Призначення
| 1 | 15А Протитуманні фари |
| 2 | 5А Габаритне світло ліве та освітлення номерного знака |
| 3 | 10А Перемикач світла |
| 4 | 10А Праве габаритне світло та коректор світла фар |
| 5 | 10А Ліве ближнє світло |
| 6 | 30А Регулювання сидінь |
| 7 | 25А Склоочисники та склоомивачі |
| 8 | 5А Радіоприймач |
| 9 | 15А Звуковий сигнал |
| 10 | 15А Далеке світло ліве |
| 11 | 15А Далеке світло праве |
| 12 | 5А Габаритне світло ліве |
| 13 | 20А Замок запалювання |
| 14 | 20А Вентилятор системи опалення |
| 15 | 10А Задній протитуманний ліхтар |
| 16 | 20А Обігрівачі сидінь |
| 17 | 20А Прикурювач |
| 18 | Резервний |
| 19 | 15А Омивачі фар |
| 20 | 20А Обігрівач заднього скла |
| 21 | 10А Дзеркало заднього виду з електрообігрівом |
| 22 | 10А Протиугінна сигналізація |
| 23 | 10А Освітлення комбінації приладів |
| 24 | 15А Центральний замок та освітлення салону |
| 25 | 25А Електролюк |
| 26 | 30А Електросклопідйомник передніх дверей |
| 27 | 10А Стоп-сигнал |
| 28 | 30А Електро склопідйомник задніх дверей |
| 29 | 10А Покажчики поворотів та ліхтарі заднього ходу |
За прикурювач відповідає запобіжник номер 17 на 20А.
Додатковий блок
Розшифровка
| 20А | Електронасос підсистеми керування упорскуванням палива КСУД |
| 30А | Електродвигун вентилятора |
| 20А | Система антиблокування гальм |
| 30А | Електродвигун насоса системи антиблокування гальм |
| 30А | Реле часу включення обігріву вітрового скла |
| 30А | Елемент обігріву вітрового скла |
| 30А | Електродвигуни регулювання положення передніх сидінь |
| 20А | Регулятор положення кузова |
| 15А | Датчик концентрації кисню на автомобілях з нейтралізатором відпрацьованих газів |
2 покоління
Схема розташування блоків
- Додатковий блок запобіжників
- Додатковий блок реле під панеллю приладів
- Головний блок запобіжників
- Додатковий блок реле у моторному відсіку
Фотографія блоків
Головний блок
Схема
Призначення
| R1 | Реле переривчастого режиму роботи очищувача заднього скла |
| R2 | Реле переривчастого режиму роботи очищувача лобового скла |
| R3 | Реле ближнього світла фар |
| R4 | Реле обігрівача заднього скла |
| R5 | |
| R6 | Реле лампи освітлення салону |
| R7 | Реле далекого світла фар |
| R8 | |
| R9 | |
| R10 | Реле 1 протитуманних фар |
| R11 | Реле звукового сигналу |
| R12 | Реле вимикача заборони запуску |
| R13 | Реле електроприводу склопідйомників |
| R14 | Перемичка |
| R15 | Реле системи освітлення у денний час |
| 1 | (15A) Протитуманні фари, підігрівачі дзеркал заднього виду на дверях |
| 2 | (5A) Передні габарити, лампи підсвічування номерного знака |
| 3 | (10A) Вимикач освітлення |
| 4 | (10A) Права фара – ближнє світло, коректор фар |
| 5 | (10A) Ближнє світло – ліва фара |
| 6 | (30A) Електропривод сидіння |
| 7 | (25A) Омивач/очисник лобового скла, омивачі фар |
| 8 | (5A) Аудіосистема, блок управління протиугінної системи |
| 9 | (15A) Звуковий сигнал |
| 10 | (10A) Далеке світло - ліва фара |
| 11 | (10A) Далеке світло – права фара |
| 12 | (5A) Передній габарит – правий |
| 13 | (20A) Замок запалювання |
| 14 | (15A) Стоп – сигнали, система підтримки швидкості, система управління КПП |
| 15 | (10A) Задні протитуманні ліхтарі |
| 16 | (20A) Обігрівач сидінь |
| 17 | (20A) Прикурювач |
| 18 | (10A) Права фара ближнього світла |
| 19 | (20A) Омивач фар |
| 20 | (20A) Обігрівач заднього скла |
| 21 | (10A) Обігрівачі дзеркал заднього виду на дверях |
| 22 | (20A) Центральний замок |
| 23 | (5A) Підсвічування комбінації приладів, годинник, лампи підсвічування номерного знака |
| 24 | (10A)Лампи освітлення салону, аудіосистема |
| 25 | (30A) Електропривод склопідйомників, багатофункціональний блок керування |
| 26 | (30A) Електропривод склопідйомників-перед. Електропривод сидінь, електропривод дзеркал заднього виду на дверях |
| 27 | (10A) Система SRS, система ABS |
| 28 | (30A) Люк, електропривод склопідйомників – зад. |
| 29 | (25A) Електродвигун вентилятора обігрівача |
За прикурювач відповідає запобіжник номер 17 на 20А.
Додатковий блок
Схема
Опис
| 30 | 20А Регулювання дорожнього просвіту |
| 31 | 3А Блок управління EEC IV |
| 32 | 30А Антиблокувальний пристрій (насос 2) |
| 33 | 20А Підсилювач рульового керування |
| 34 | 15А Реле керування режимами роботи двигуна |
| 35 | 30А Вентилятор радіатора |
| 36 | 3А Блок керування антиблокіробним пристроєм |
| 37 | 20А Управління режимами роботи двигуном |
| 38 | 30А Обігрівач правого боку вітрового скла |
| 39 | Резервний |
| 40 | 10А Лямбда-зонд |
| 41 | 30А Обігрівач лівого боку вітрового скла |
| 42 | 15А Паливний насос високого тиску |
| 43 | Резервний |
| 44 | 30А Вентилятор радіатора |
| 45 | 10А Аварійна світлова сигналізація |
| 46 | 30А Блок керування антиблокіробним пристроєм |
| 47 | 30А Антиблокувальний пристрій (насос 1) |
| I | 80А Напруга до головного блоку запобіжників |
| II | 60А Напруга до головного блоку запобіжників |
| III | 60А Напруга до головного блоку запобіжників |
| IV | 50А Свічки розжарювання дизельного двигуна |
Реле
- R16 – Антиблокувальний пристрій
- R17 – Паливний насос високого тиску
- R18 – Обігрівач вітрового скла
- R19 – Керування режимом роботи двигуна
- R20 – Регулювання дорожнього просвіту
- R21 – Замок запалювання
- R22 – Вентилятор радіатора
- R23 – Вентилятор радіатора або кондиціонера
- R24 – Кондиціонер
- R25 – Кондиціонер
