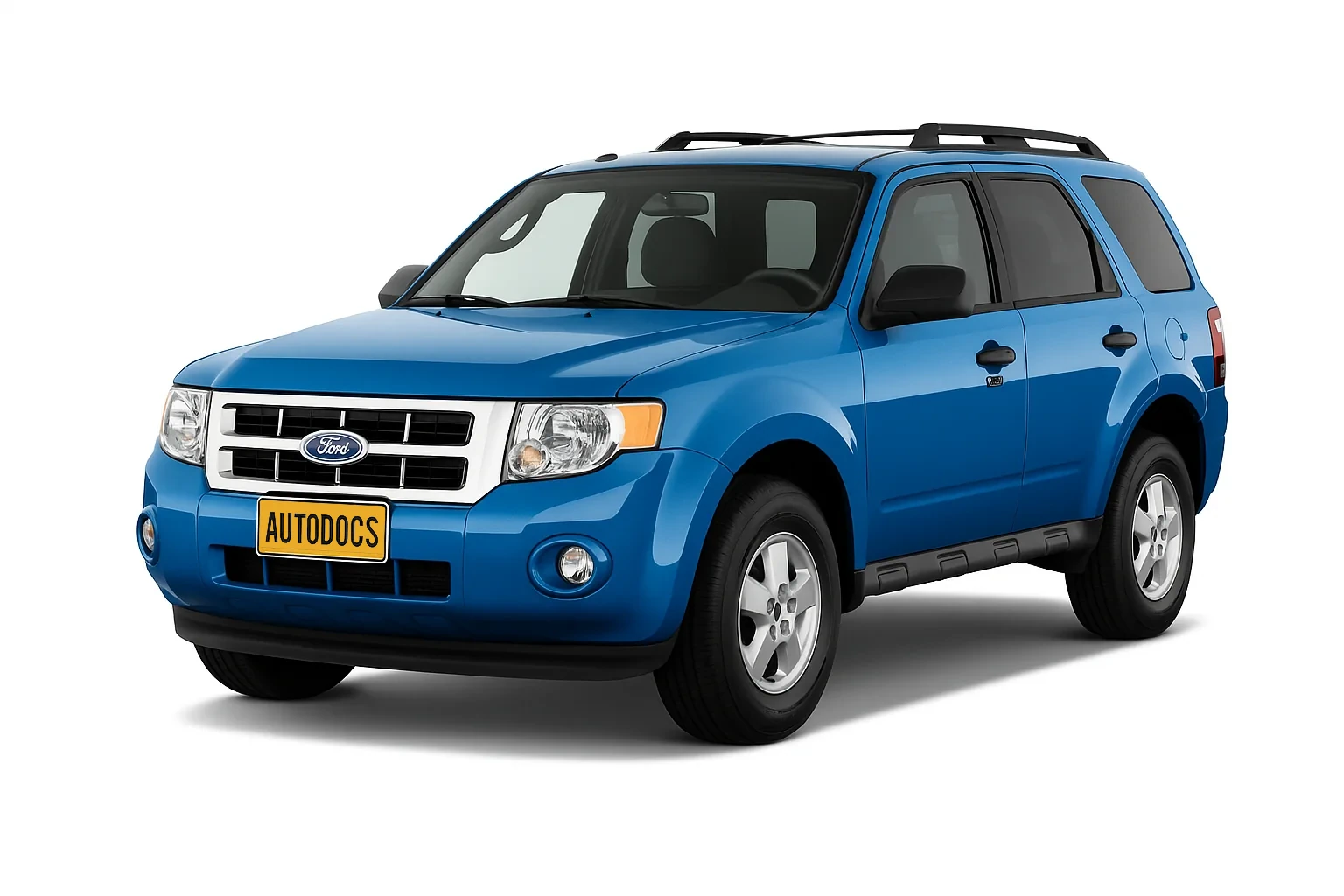

Ford Escape випускається з 2000 року до теперішнього часу у 4 поколіннях з різними модифікаціями двигунів, у тому числі гібридними. На європейському ринку також відомий під назвою Ford Maverick. 1 покоління вироблялося у 2001, 2002, 2003, 2004, 2005, 2006 та 2007 роках. За цей час автомобіль отримав оновлення. 2 покоління збиралося у 2008, 2009, 2010, 2011 та 2012 роках. Принципових конструктивних змін воно не отримало, тому розташування блоків запобіжників та реле у першого та другого покоління збігаються. У нашому матеріалі ви знайдете опис запобіжників та реле форд ескейп 1 та 2 покоління, зі схемами блоків та фотографіями. Окремо відзначимо запобіжник прикурювача.
Виконання блоків та призначення їх елементів у форд ескейп (форд маверік) може відрізнятися від представленого та залежить від року випуску, рівня комплектації та країни постачання.
Зміст
Блок у салоні
Він знаходиться під панеллю приладів (нижня частина торпеди), з боку пасажира та закритий захисною кришкою. Для доступу просто підтягніть плоскою викруткою за спеціальну виїмку у кришці.
Варіант 1
Фото приклад
Схема
Опис
1 | 5A Електро – пневмо клапан акумулятора парів палива |
2 | 5A Реле вентилятора, обігрів заднього скла |
3 | 10A Електродвигун очищувача та омивача скла задніх дверей |
4 | 10A Блок керування системи повного приводу, комбінація приладів |
5 | 5A Блок управління ABS та SRS |
6 | 10A Аварійна сигналізація, ліхтарі заднього ходу |
7 | 10A Підсилювач сигналу транспондера, блок керування SRS |
8 | 10A Комбінація приладів, реле блокування селектора |
9 | 3A Реле блоку управління двигуном та АКПП, реле вентилятора, реле кондиціонера |
10 | 20A Двигун склоочисника лобового скла, електродвигун омивача вітрового скла, реле переривчастого режиму роботи склоочисника |
11 | 10A Реле стартера, електромагнітний клапан блокування ключа у замку запалювання |
12 | 5A Радіо та годинник |
13 | Резерв |
14 | 20A Прикурювач |
15 | 15A Габарити, лампи місцевого підсвічування, реле проводки причепа |
16 | 10A Комбінація приладів, електропривод дзеркал, блок керування електрообладнанням |
17 | 15A Люк |
18 | 5A Підсвічування комбінації приладів та вимикачів панелі приладів |
19 | 10A Сабвуфер |
20 | 15A Покажчики повороту, індикатори покажчиків повороту, аварійна сигналізація |
21 | 10A Габаритні вогні причепа |
22 | 15A Резерв |
23 | 15/20A Звуковий сигнал |
24 | 15A Стоп-сигнали, блок керування ABS, блок керування двигуном та АКПП, електромагнітні клапани перемикання передач АКПП |
25 | 30A Електропривод склопідйомників |
26 | 30A Центральний замок, блок керування електрообладнанням, електропривод сидінь |
27 | 10A Магнітола, комбінація приладів, освітлення салону |
ACC | Реле для встановлення додаткового обладнання |
За прикурювач салону відповідає запобіжник номер 14 на 20А.
Варіант 2
Світлина
Схема
Позначення
1 | 15A Лампи причепа |
2 | 5A Магнітола (підсвічування) |
3 | 15A Передні та задні стоянкові вогні |
4 | 10A Замок запалювання |
5 | 2A Реле блоку управління АКПП, реле бензонасоса, реле вентилятора, №2 високої/низкої висоти обертання вентилятора |
6 | 15A Лампи додаткового стоп-сигналу, стоп-сигнали, блок керування двигуном та АКПП, АБС, круїз-контроль |
7 | 10A Комбінація приладів, діагностичний роз'єм OBD, магнітола, електропривод бічних дзеркал |
8 | 15A Протитуманні ліхтарі |
9 | 30A Центральний замок, електропривод сидінь |
10 | 15A Підігрівач бічних дзеркал |
11 | 15A Люк |
12 | 15A Магнітола |
13 | Резерв |
14 | Резерв |
15 | 30A Привід склопідйомників |
16 | 15A Сабвуфер |
17 | 15A Ближнє світло |
18 | 18A Система повного приводу |
19 | 15A Протиугінна система |
20 | 20A Звуковий сигнал |
21 | 10A Двигун очищувача та омивача скла задніх дверей |
22 | 10A Внутрішнє дзеркало заднього виду, комбінація приладів |
23 | 5A Магнітола (живлення) |
24 | 20A Прикурювач |
25 | 20A Двигун омивача та очищувача вітрового скла |
26 | 5A Кондиціонер |
27 | 5A Вимикач системи круїз контролю |
28 | 10A Комбінація приладів |
29 | 10А Ліхтарі заднього ходу |
30 | Резерв |
31 | Резерв |
32 | 10А Реле блокування селектора |
33 | 15А Блок керування SRS, індикатор відключення подушки безпеки переднього пасажира, датчик наявності пасажира на передньому сидінні |
34 | 5А Блок ABS, круїз контроль |
35 | 5А Обігрів сидінь, повний привід |
За передній прикурювач відповідає запобіжник номер 24 на 20А.
Варіант 3
Фото – приклад
Схема
Призначення
1 | 30A Не використовується (запасний) |
2 | 15A Гальмівний вимикач |
3 | 15A Модуль синхронізації |
4 | 30А Люк |
5 | 10A Підсвічування клавіатури, блокування перемикання гальм (BSI), SPDJB |
6 | 20А Покажчики повороту, стоп-сигнали |
7 | 10А Ближнє світло фар (ліве) |
8 | 10А Ближнє світло фар (праворуч) |
9 | 15A Внутрішнє освітлення |
10 | 15A Підсвічування |
11 | 10А Повний привід |
12 | 7.5A Вимикач дзеркала з електроприводом |
13 | 5А Не використовується (запасний) |
14 | 10A FCIM (радіо кнопки), супутникове радіо, модуль дисплея передньої панелі |
15 | 10А Клімат контроль |
16 | 15А Не використовується (запасний) |
17 | 20A Всі блоки живлення двигуна, розблокування підйомних воріт, розблокування підйомного скла |
18 | 20А Підігрів сидінь |
19 | 25A Задній двірник |
20 | 15A Роз'єм діагностики |
21 | 15A Протитуманні фари |
22 | 15А Паркові світильники |
23 | 15А Далеке світло фар |
24 | 20A Реле сигналу |
25 | 10А Аварійна сигналізація |
26 | 10А Комбінація приладової панелі |
27 | 20A Замок запалювання |
28 | 5А Радіо |
29 | 5А Блок приладів |
30 | 5А Не використовується (запасний) |
31 | 10A Модуль керування обмежувачами |
32 | 10А Не використовується (запасний) |
33 | 10А Не використовується (запасний) |
34 | 5A Антиблокувальна гальмівна система (ABS) |
35 | 10A Повний привід, Модуль електропідсилювача керма (EPAS), Модуль допомоги при паркуванні |
36 | 5A PATS трансівер |
37 | 10А Клімат контроль |
38 | 20A Сабвуфер / підсилювач (радіо) |
39 | 20A Радіо, підсилювач радіо (тільки для навігації) |
40 | 20А Передній прикурювач |
41 | 15A Вимикачі дверей водія / пасажира, Автоматичне дзеркало затемнення, Компас, Зовнішнє освітлення, Дах |
42 | 10А Не використовується (запасний) |
43 | 10A Логіка заднього склоочисника, Реле підігріву сидінь, Комбінація приладів |
44 | 10А Не використовується (запасний) |
45 | 5A Передній склоочисник, реле двигуна вентилятора |
46 | 7.5A OCS (обмеження), PADI (обмеження) |
47 | 30A Автоматичний вимикач склопідйомників |
48 | Реле із затримкою доступу |
За передній прикурювач відповідає запобіжник номер 40 на 20А.
За задні та додаткові розетки, актуально для всіх поколінь, також можуть відповідати запобіжники, що знаходяться у блоці під капотом. Позначаються на схемах як – PWR1 та PWR2
Реле
З зворотного боку блоку можуть бути деякі реле, такі як:
- Реле захисту від затискання склом
- Реле стартера
- Реле габаритів
- Реле звукового сигналу
Блок під капотом
Він розташований з лівого боку, поряд з акумуляторною батареєю, під захисною кришкою. На звороті якої буде нанесено актуальне призначення запобіжників та реле.
Варіант 1
Схема
Розшифровка
Horn | 15А Звуковий сигнал |
H/LLH | 15А Ліва фара |
H/L RH | 15А Права фара |
EEC | 5А Система керування двигуном |
HEGO | 15А Система упорскування палива |
FUEL | 20А Паливний насос |
DIODE | Діод |
DIODE | Діод |
H/L RELAY MICRO | Реле фар |
INJ | 30А Система керування двигуном, датчик масової витрати повітря, клапан системи керування частотою обертання холостого ходу |
MAIN | 120А Головний запобіжник |
ALT | 15А Генератор |
(DRL) | 15А Система освітлення у денний час |
(DRLZ) | 15А Блок управління освітленням у денний час |
(HLEV) | 10А Коректор фар |
PWR1 | 15А Розетка для підключення додаткових пристроїв |
FOG | 20А Протитуманні фари |
A/C | 15А Муфта компресора кондиціонера |
(ABS) | 25А Антиблокувальна система гальм |
PWR2 | 15А Розетка для підключення додаткових пристроїв |
IG MAIN | 40А Ланцюг стартера |
HTR | 40А Електродвигун вентилятора, реле електродвигуна вентилятора |
BTN 1 | 40А Магнітола, прикурювач, комбінація приладів, електропривод дзеркал |
(ABS) | 60А Електродвигун насоса системи ABS |
BTN 2 | 40А Магнітола, комбінація приладів, круїз-контроль, електропривод регулювання сидінь, звуковий сигнал |
MAIN FAN | 40/50А Основний вентилятор |
RDEF | 30А Обігрів скла задніх дверей |
ADD FAN | 40/50А Додатковий вентилятор |
EEC MAIN ISO | Реле системи керування двигуном |
FUEL PUMP ISO | Реле паливного насосу |
MAIN FAN ISO | Реле низької частоти обертання вентилятора (двигун YF) Реле №1 високої частоти обертання вентилятора (двигун AJ) |
ADD FAN ISO | Реле високої частоти обертання вентилятора (двигун YF) Реле низької частоти обертання вентилятора (двигун AJ) |
DEF RELAY ISO | Реле обігрівача скла задніх дверей |
ST RELAY ISO | Реле стартера |
ADD FAN 2 ISO | Реле №2 високої частоти обертання вентилятора (двигун AJ)Реле середньої частоти обертання вентилятора (двигун YF) |
FOG RELAY MICRO | Реле протитуманних фар |
A/C RELAY MICRO | Реле муфти компресора кондиціонера |
Варіант 2
Схема
Опис схеми
1 | 25А Запобіжник панелі приладів |
2 | 25А Фари |
3 | 25A Далеке світло фар, вказівники поворотів, внутрішнє освітлення салону, фари |
4 | 5A Система затримки живлення деяких ланцюгів після вимкнення запалювання |
5 | 15A Підігрівач кисневого датчика |
6 | 20A Бензонасос |
7 | 40A Реле RUN/ACC – прикурювач, склоочисники лобового скла та скла задніх дверей |
8 | 30A Блок управління двигуном та АКПП, форсунки та котушки |
9 | 15A Генератор |
10 | 30A Обігрів сидінь |
11 | 10A Блок управління двигуном та АКПП |
12 | 20A Розетки для підключення додаткового обладнання |
13 | 20A Протитуманні фари (фари/ліхтарі) |
14 | 15A Електромагнітна муфта компресора кондиціонера, реле кондиціонера |
15 | 30A Антиблокувальна система гальм |
16* | 25A Запобіжник панелі приладів |
17 | 50A Ланцюг стартера |
18 | 40A Електродвигун вентилятора |
19 | 40A Додаткове реле – сабвуфер, система повного приводу, ближнє світло фар |
20 | 60A Антиблокувальна система гальм |
21 | 40A Звуковий сигнал, додатковий стоп-сигнал, комбінація приладів, центральний замок та електропривод сидінь |
22 | 40/50A Вентилятор радіатора |
23 | 40A Обігрівач скла задніх дверей, реле стоянкових вогнів |
24 | 40/50A Вентилятор високої/низкої частоти обертання |
25 | Шунт |
R2 | Реле блоку управління двигуном та АКПП |
R3 | Реле бензонасосу |
R4 | Реле вентилятора радіатора |
R5 | Реле №1 високої / низької частоти обертання вентилятора |
R7 | Реле стартера |
R8 | Реле №2 високої/ низької частоти обертання вентилятора |
R9 | Реле протитуманних фар (фар/ліхтарів) |
R10 | Реле кондиціонера |
D1 | Діод стартера |
D2 | Діод кондиціонера |
Варіант 3
Фото – приклад
Схема
Призначення
A | 80А Модуль електронного підсилювача керма (EPAS) |
B | 125А Панель запобіжників у салоні |
1 | 15А Дзеркало з підігрівом |
2 | 30А Задній обігрівач |
3 | 20А Задні розетки (центральна консоль) |
4 | Резерв |
5 | 10А Модуль керування силовим агрегатом (PCM) – підтримує живлення, реле PCM, вентиляція каністри |
6 | 15А Генератор |
7 | 15А Люк |
8 | 20А Вогні стоянки причепа |
9 | 50А Антиблокувальна гальмівна система (ABS) |
10 | 30А Передні двірники |
11 | 30А Стартер |
12 | 40А Двигун вентилятора |
13 | 10А Муфта кондиціонера |
14 | 15А Лампи фар причепа |
15 | Резерв |
16 | 40А Вентилятор охолодження 1 |
17 | 40А Охолоджуючий вентилятор 2 |
18 | 20А ABS |
19 | 30А Сидіння з електроприводом |
20 | Реле приводу кондиціонера |
21A | Реле заднього обігрівача скла |
21B | Паливне реле |
21C | Реле вентилятора |
21D | PCM реле |
22 | 20А Паливний насос |
23 | 15А Паливні форсунки |
24 | Не використовується |
25 | 5А ABS |
26 | 15А Котушки запалювання |
27 | 10А контрольна лампа несправності компонентів силової передачі |
28 | 20А індикаторна лампа несправності компонентів силової передачі |
29 | 15А PCM |
30A | Реле вентилятора охолодження 1 |
30B | Реле стартера |
30C | Головне реле охолоджуючого вентилятора |
30D | Реле вентилятора охолодження 2 |
31A | Реле заднього ліхтаря |
31B | Не використовується |
31C | Реле причепа лівого повороту |
31D | Реле правого повороту причепа |
31E | Причіп |
31F | Реле замку |
32 | Не використовується |
33 | Діод кондиціонера |
34 | Діод стартера |
35 | Страт/стоп, ліхтарі заднього ходу, заднє реле обігрівача |
36 | Резерв |
Керівництво з технічного обслуговування та ремонту
Більше інформації про ремонт та обслуговування автомобіля можна дізнатися у посібнику з технічного обслуговування та ремонту: “ завантажити ”
