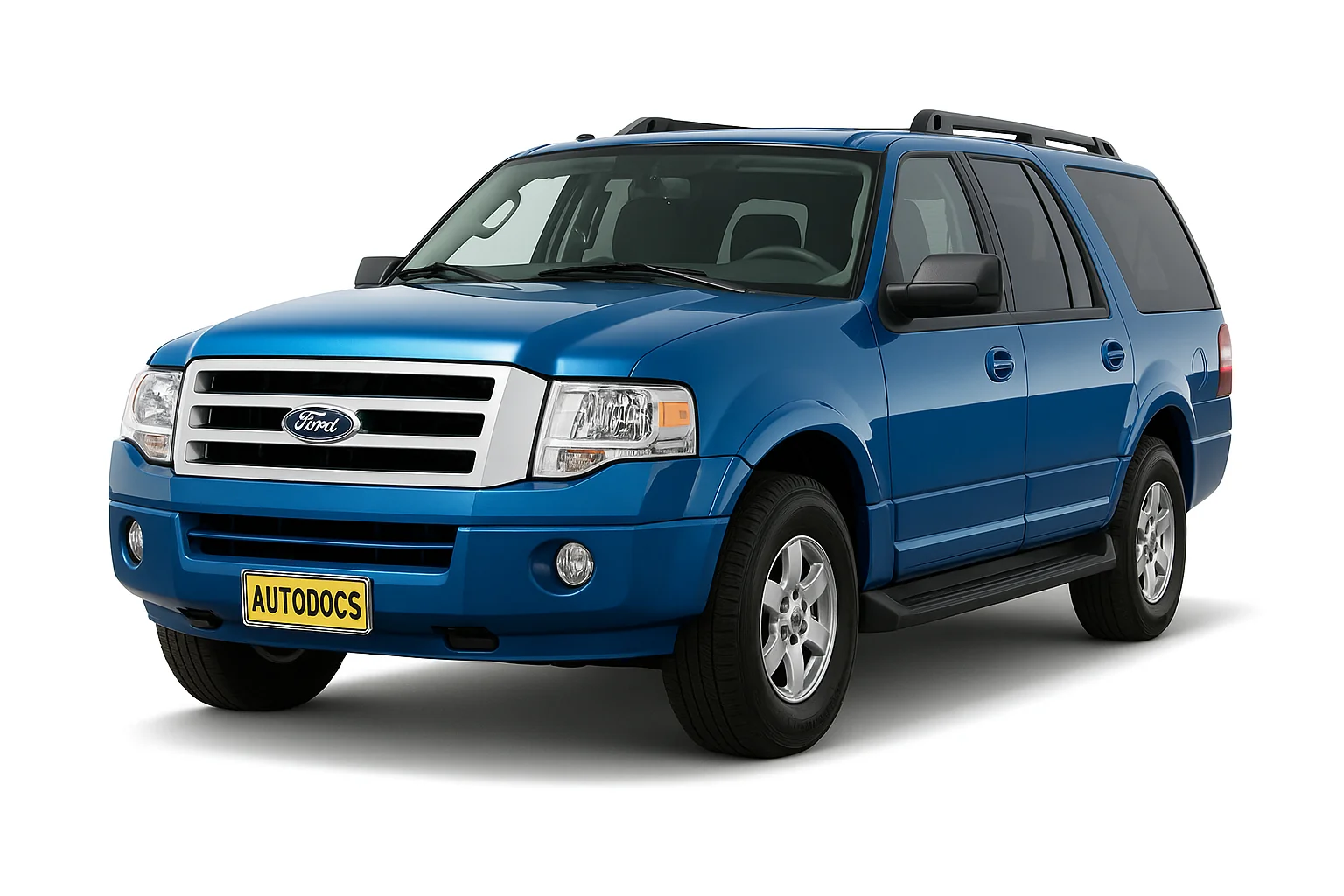

Ford Expedition U324 відноситься до 3 покоління модельного ряду Ford Expedition і випускався у 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 році. У нашому матеріалі Ви зможете знайти опис запобіжників та реле Ford Expedition 3 зі схемами блоків та фото прикладами їх виконання та розташування. Зазначимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятись від показаного та залежить від року випуску та рівня електричного обладнання.
Зміст
Блок у салоні
У салоні основний блок із запобіжниками знаходиться під панеллю приладів, з боку пасажира, за захисною кришкою.
Варіант 1 (2007 – 2014)
Схема
Опис
| 1 | 30 | Вікно драйвера |
| 2 | 15 | Модуль пам'яті на боці водія |
| 3 | 15 | Органи керування аудіосистемою на задніх сидіннях, |
| Супутникове радіо, | ||
| SYNC® | ||
| 4 | 30 | Не використовується (запасний) |
| 5 | 10 | Підсвічування клавіатури, |
| Увімкнення 3-го ряду сидінь, | ||
| Блокування перемикання гальм (BSI), | ||
| Інтелектуальна логічна панель із запобіжниками | ||
| 6 | 20 | Поворотники |
| 7 | 10 | Фари ближнього світла (ліворуч) |
| 8 | 10 | Фари ближнього світла (праві) |
| 9 | 15 | Внутрішнє освітлення |
| 10 | 15 | Увімкніть підсвічування, |
| Лампи для калюжа | ||
| 11 | 10 | Не використовується (запасний) |
| 12 | 7,5 | Перемикач дзеркала з електроприводом, |
| Перемикач пам'яті сидіння водія | ||
| 13 | 5 | Не використовується (запасний) |
| 14 | 10 | Модуль дверей багажного відділення з електроприводом – підтримуюча потужність |
| 15 | 10 | Клімат контроль, |
| Супутниковий модуль глобального позиціонування | ||
| 16 | 15 | Не використовується (запасний) |
| 17 | 20 | Дверні замки, |
| Розблокування підйомних дверей, | ||
| Випуск підйомного скла | ||
| 18 | 20 | Підігрів сидінь другого ряду |
| 19 | 25 | Задній склоочисник |
| 20 | 15 | Регульовані педалі, |
| Канал передачі даних | ||
| 21 | 15 | Протитуманні фари |
| 22 | 15 | Паркові ліхтарі |
| 23 | 15 | Фари далекого світла |
| 24 | 20 | Сигнал |
| 25 | 10 | Лампи попиту, |
| Бардачок, | ||
| Піддашок | ||
| 26 | 10 | Комбінація панелі приладів |
| 27 | 20 | Вимикач запалювання |
| 28 | 5 | Радіо |
| 29 | 5 | Комбінація панелі приладів |
| 30 | 5 | Не використовується (Запасний) |
| 31 | 10 | Не використовується (запасний) |
| 32 | 10 | Модуль подушки безпеки |
| 33 | 10 | Не використовується (запасний) |
| 34 | 5 | Не використовується (Запасний) |
| 35 | 10 | Помічник паркування позаду, |
| 4х4, | ||
| задня відеокамера, | ||
| 2-й ряд сидінь із підігрівом | ||
| 36 | 5 | Пасивна протиугінна система |
| 37 | 10 | Клімат контроль |
| 38 | 20 | Сабвуфер |
| 39 | 20 | Радіо |
| 40 | 20 | Підсилювач навігації |
| 41 | 15 | Електричні склопідйомники |
| Вентиляційні отвори, | ||
| Потужність місяця на даху, | ||
| Дзеркало заднього виду з автоматичним затемненням, | ||
| Розетка 110 В змінного струму | ||
| 42 | 10 | Не використовується (запасний) |
| 43 | 10 | Логіка заднього двірника, |
| Датчик дощу | ||
| 44 | 10 | Котушка реле заряду акумуляторної батареї причепа |
| 45 | 5 | Логіка переднього двірника |
| 46 | 7,5 | Клімат контроль, |
| Управління допоміжним реле | ||
| 47 | 30 | Електричні скло підйомники, |
| Місячний дах | ||
| 48 | - | Додаткове реле із затримкою |
Варіант 2 (2015 – 2017)
Схема
Позначення
| 1 | 30 | Вікно водія |
| 2 | 15 | Управління заднім сидінням. |
| Модуль мультимедійного шлюзу | ||
| 3 | 30 | Пасажирське вікно |
| 4 | 10 | Лампи попиту |
| 5 | 20 | Підсилювач звуку |
| 6 | 5 | Задній електронний автоматичний контроль температури |
| 7 | 7,5 | Дзеркало з електроприводом, |
| Перемикач пам'яті сидіння водія | ||
| 8 | - | Не використовується |
| 9 | 10 | СИНХРОНІЗАЦІЯ, |
| Ворота з механічним витягом, | ||
| Електрична обробна панель, | ||
| Відображати | ||
| 10 | 10 | Допоміжне реле запуску |
| 11 | 10 | Пасивний модуль входу/запуску |
| 12 | 15 | Внутрішнє освітлення, |
| Лампи | ||
| 13 | 15 | Правий поворот та стоп-сигнали |
| 14 | 15 | Лівий поворот та стоп-сигнали |
| 15 | 15 | Ліхтар заднього ходу, |
| Центральний стоп-сигнал із високим кріпленням, | ||
| EC дзеркало | ||
| 16 | 10 | Ближнє світло переднє праве |
| 17 | 10 | Ліве переднє ближнє світло |
| 18 | 10 | Світлодіод блокування перемикання гальма / кнопки пуску / підсвічування клавіатури, |
| Сидіння з електроприводом складання третього ряду, | ||
| Пасивне введення торканням запуску | ||
| 19 | - | Не використовується |
| 20 | 20 | Реле блокування/розблокування |
| 21 | - | Не використовується |
| 22 | 20 | Сигнал |
| 23 | 15 | Модуль управління рульовим колесом |
| Кластер | ||
| 24 | 15 | Регульовані педалі / регульована колонка, |
| Канал передачі даних | ||
| 25 | 15 | Відкидна кришка багажника |
| Електродвигун розблокування підйомного скла | ||
| 26 | 5 | Натисніть, щоб запустити перемикач |
| 27 | 20 | Пасивний модуль входу/запуску |
| 28 | 15 | Замок запалювання, |
| Перемикач блокування ключа | ||
| 29 | 20 | Радіо, |
| GPS | ||
| 30 | 15 | Передні габаритні ліхтарі |
| 31 | 5 | Гальмо причепа вкл. / Вимк. |
| 32 | 15 | Вентиляційний отвір, |
| Електродвигун скло підйомника водія, | ||
| Інвертор потужності. | ||
| 33 | 10 | Модуль CCD підвіски |
| 34 | 10 | Помічник паркування позаду, |
| Задня камера | ||
| АВТОБУС, | ||
| Сидіння з підігрівом | ||
| 35 | 5 | Кліматичний модуль |
| Перемикач O/D | ||
| 36 | - | Не використовується |
| 37 | 10 | Модуль 4X4 |
| 38 | 10 | Дзеркало EC, |
| Люк, | ||
| DVD, | ||
| AM / FM радіо | ||
| 39 | 15 | Ліве та праве переднє дальнє світло |
| 40 | 10 | Задні габаритні/задні ліхтарі |
| 41 | 7,5 | Модуль керування утримуючими пристроями |
| 42 | - | Не використовується |
| 43 | - | Не використовується |
| 44 | - | Не використовується |
| 45 | 5 | не б/у (запасний) |
| 46 | 10 | Клімат контроль |
| 47 | 15 | Протитуманні фари |
| 48 | 30 | Автоматичний вимикач переднього пасажира та заднього скла |
| 49 | Реле вікон та кватирок |
Блок під капотом
Він знаходиться на початку моторного відсіку. Ще один блок із реле може встановлюватись окремо.
Варіант 1 (2007 – 208)
Схема
Розшифровка
| 1 | - | Реле вентилятора |
| 2 | - | Не використовується |
| 3 | - | Реле обігрівача заднього скла |
| 4 | 30 | Сидіння третього ряду (сторона водія) |
| 5 | 40 | З'єднувач причепа (електричний гальмо) |
| 6 | 60 | ABS (клапани) |
| 7 | - | Не використовується |
| 8 | 40 | Сидіння з підігрівом/охолодженням |
| 9 | 60 | АБС (насос) |
| 10 | 20 | Розетка на задній консолі |
| 11 | 30 | Допоміжний вентилятор |
| 12 | 25 | З'єднувач причепа (габаритні вогні) |
| 13 | 30 | Роз'єм для буксирування причепа (заряд акумулятора) |
| 14 | - | Не використовується |
| 15 | - | Не використовується |
| 16 | - | Реле муфти кондиціонера |
| 17 | - | Не використовується |
| 18 | - | Реле паливного насосу |
| 19 | - | Резервне реле |
| 20 | - | Реле тягово-зчіпного пристрою причепа (лівий покажчик повороту) |
| 21 | - | Реле тягово-зчіпного пристрою причепа (правий покажчик повороту) |
| 22 | - | Не використовується |
| 23 | 15 | Дзеркала з підігрівом |
| 24 | 40 | Двигун вентилятора |
| 25 | - | Не використовується |
| 26 | - | Не використовується |
| 27 | 30 | Задні двері з електроприводом |
| 28 | 40 | Обігрівач заднього скла, |
| Дзеркало з підігрівом | ||
| 29 | 30 | Пасажирське сидіння |
| 30 | 10 | Муфта A/С |
| 31 | 15 | Гальмівні лампи |
| 32 | 20 | Паливний насос |
| 33 | 20 | Резервні лампи |
| 34 | 25 | Тягово-зчіпний пристрій причепа (стоп-сигнали/поворотники) |
| 35 | 20 | Модуль 4×4 |
| 36 | 10 | Модуль управління трансмісією (PCM) – підтримує живлення, |
| Вентиляція каністри | ||
| 37 | 15 | Трансмісія B+ |
| 38 | 30 | Сидіння третього ряду (з боку пасажира) |
| 39 | 50 | Насос із пневмопідвіскою |
| 40 | 30 | Пусковий двигун |
| 41 | 20 | IP / консольна розетка |
| 42 | - | Не використовується |
| 43 | 20 | Мотор модуля 4×4 |
| 44 | - | Не використовується |
| 45 | 30 | Сидіння водія |
| 46 | 40 | Шина запуску/запуску |
| 47 | 30 | Пневматична підвіска – соленоїди |
| 48 | - | Не використовується |
| 49 | 30 | Передні двірники / омивачі |
| 50 | 30 | ПКМ – шина |
| 51 | 20 | Вантажна точка живлення |
| 52 | 20 | Прикурювач |
| 53 | - | Реле пневматичної підвіски |
| 54 | - | Реле стартера |
| 55 | - | Реле тягово-зчіпного пристрою причепа (стоянковий ліхтар) |
| 56 | - | Реле тягово-зчіпного пристрою причепа (заряд акумулятора) |
| 57 | - | Реле Пуск / Пуск |
| 58 | - | Не використовується |
| 59 | - | Реле PCM |
| 60 | - | Пусковий діод в один дотик |
| 61 | - | Діод муфти кондиціонера |
| 62 | - | Діод паливного насосу |
| 63 | 15 | Роз'єм для буксирування причепа (ліхтар заднього ходу) |
| 64 | - | Не використовується |
| 65 | 10 | Логіка пневматичної підвіски |
| 66 | - | Не використовується |
| 67 | 10 | Змійовик вентилятора |
| 68 | - | Не використовується |
| 69 | 30 | Run/Start – панель запобіжників у салоні |
| 70 | 20 | PCM (датчики) – EFC, |
| Котушка муфти кондиціонера | ||
| 71 | 5 | Змійовик палива, |
| ISP-R | ||
| 72 | 20 | PCM (котушки запалення) |
| 73 | 5 | Запалювання коробки передач |
| 74 | 20 | PCM (датчики) - HE GO / CMS, |
| MAFS, | ||
| EVMV, | ||
| CMCV, | ||
| Перемикач відключення швидкості, | ||
| ДКТ | ||
| 75 | 5 | Соленоїд з інтегрованими кінцями коліс (IWE) 4×4 |
| 76 | 20 | PCM – VPWR |
| 77 | 10 | Логіка ABS, PCV з підігрівом |
Варіант 2 (2009 – 2017)
Схема
Призначення
| 1 | - | Реле заднього омивача |
| 2 | - | Реле стартера |
| 3 | - | Реле електродвигуна вентилятора |
| 4 | - | Реле заднього склоочисника |
| 5 | - | Реле паливного насосу |
| 6 | - | Електронний вентилятор охолодження |
| 7 | - | Реле обігріву заднього скла / обігрів дзеркал |
| 8 | - | Електронний вентилятор охолодження |
| 9 | - | Реле запуску/запуску |
| 10 | - | Реле розподільної коробки. |
| 11 | 40 | Підніжки Power |
| Сидіння з підігрівом | ||
| 12 | 40 | Запуск/старт, реле |
| 13 | 30 | Реле стартера |
| 14 | 50 | Електронний вентилятор охолодження |
| 15 | - | Не використовується |
| 16 | 50 | Електронний вентилятор |
| 17 | - | Не використовується |
| 18 | 30 | Гальмо причепа |
| 19 | 20 | Розетка (консоль) |
| 20 | 20 | Модуль 4х4 HAT 2 |
| 21 | 30 | Модуль буксирування причепа |
| 22 | 30 | Пасажирське сидіння з електроприводом |
| 23 | - | Реле муфти кондиціонера |
| 24 | - | Реле габаритних вогнів причепа |
| 25 | - | Не використовується |
| 26 | 10 | Датчик ALT |
| 27 | 20 | Модуль 4х4 HAT 1 |
| 28 | 25 | Реле габаритних вогнів причепа |
| 29 | 10 | Вбудований соленоїд на кінці колеса |
| 30 | 10 | Реле муфти кондиціонера |
| 31 | 15 | Ліхтар заднього ходу причепа |
| 32 | 40 | Реле електродвигуна вентилятора |
| 33 | 40 | Розетка змінного струму 110 вольт |
| 34 | 30 | Допоміжний двигун вентилятора |
| 35 | 30 | Реле модуля керування трансмісією |
| 36 | 30 | Задні двері з електроприводом |
| 37 | - | Не використовується |
| 38 | - | Не використовується |
| 39 | - | Реле ліхтарів заднього ходу причепа |
| 40 | - | Електронне реле вентилятора 2 |
| 41 | 10 | Підтримуюча потужність модуля керування трансмісією |
| 42 | 5 | Реле запуску/запуску |
| 43 | 10 | Перемикач увімкнення/вимкнення гальма |
| 44 | 20 | Реле паливного насосу |
| 45 | 10 | Не використовується (запасний) |
| 46 | 15 | Насос омивача переднього / заднього |
| 47 | 30 | Електродвигун заднього склоочисника |
| 48 | 40 | Модуль буксирування причепа |
| 49 | - | Не використовується |
| 50 | 30 | Реле електродвигуна переднього склоочисника |
| 51 | 40 | Реле обігріву заднього скла / обігрів дзеркал |
| 52 | 10 | Пуск/пуск антиблокувальної системи гальмівної системи |
| 53 | 5 | Модуль керування трансмісією ISP |
| 54 | 5 | Підсилювач керма |
| 55 | - | Не використовується |
| 56 | 30 | Живлення панелі запобіжників у салоні R/S |
| 57 | 5 | Двигун вентилятора працює/запускається |
| 58 | - | Не використовується |
| 59 | 15 | Дзеркала з підігрівом |
| 60 | - | Не використовується |
| 61 | - | Не використовується |
| 62 | - | Не використовується |
| 63 | 25 | Електронний вентилятор |
| 64 | 30 | Люк |
| 65 | 20 | Не використовується (запасний) |
| 66 | 20 | Допоміжна розетка (задня частина центральної консолі) |
| 67 | 40 | Сидіння переднього ряду з клімат-контролем |
| 68 | 30 | Клапани антиблокувальної гальмівної системи |
| 69 | 60 | Насос антиблокувальної гальмівної системи |
| 70 | 30 | Сидіння з електроприводом складання третього ряду |
| 71 | 20 | Допоміжна розетка / прикурювач |
| 72 | 20 | Допоміжна розетка (панель правої задньої чверті) |
| 73 | 20 | Модуль клімату заднього сидіння |
| 74 | 30 | Сидіння водія з електроприводом |
| 75 | 25 | Vehicle power 1 – модуль керування трансмісією |
| 76 | 20 | Vehicle power 2 – модуль керування трансмісією |
| 77 | 20 | Потужність автомобіля 4 – котушки запалювання |
| 78 | - | Не використовується |
| 79 | 15 | Vehicle power 3 – модуль керування трансмісією |
| 80 | - | Не використовується |
| 81 | - | Не використовується |
| 82 | 5 | Датчик дощу |
| 83 | - | Не використовується |
| 84 | - | Не використовується |
| 85 | - | Реле електродвигуна склоочисника |
